17CJ76-1 泡沫玻璃保温防水紧密型系统建筑构造-风格（FOAMGLAS）

本图集是以匹兹堡康宁（烟台）保温材料有限公司的风格?（FOAMGLAS?）泡沫玻璃板及其保温防水紧密型系统在民用建筑、一般工业建筑的屋面和楼地面保温、防水工程中的应用技术为依据编制的国家建筑标准设计参考图。 图集内容主要包括：说明、防水层材料选用表、屋面做法选用表、种植屋面、低温、冷库地面做法选用表、金属屋面构造做法、防水卷材屋面构造、种植屋面防水节点构造、金属装饰板屋面节点构造、瓦屋面节点构造、太阳能光伏屋面节点构造、工程实例等。 本图集适用于新建、改建和扩建的民用建筑、一般工业建筑的屋面和楼地面等采用风格?泡沫玻璃保温防水紧密型系统的设计、施工和验收。适用于抗震设防烈度小于或等于8度的地区。

17CJ76-1 泡沫玻璃保温防水紧密型系统建筑构造—风格（FOAMGLAS）参考图集

组织编制：中国建筑标准设计研究院、中国计划出版社
主编单位：中国建筑标准设计研究院有限公司、匹兹堡康宁（烟台）保温材料有限公司
实行日期：二〇一七年四月一日

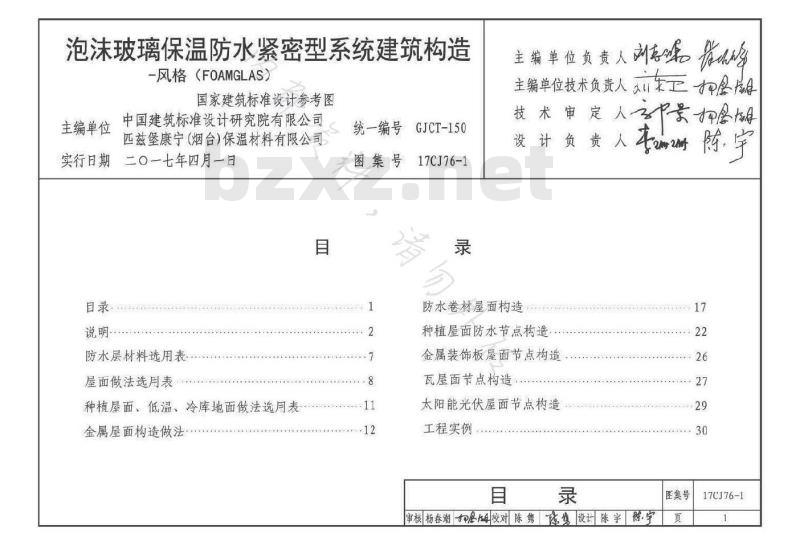

目录
- 说明
- 防水层材料选用表
- 屋面做法选用表
- 种植屋面、低温、冷库地面做法选用表
- 金属屋面构造做法
- 防水卷材屋面构造
- 种植屋面防水节点构造
- 金属装饰板屋面节点构造
- 瓦屋面节点构造
- 太阳能光伏屋面节点构造
- 工程实例

1 概述
1.1 说明

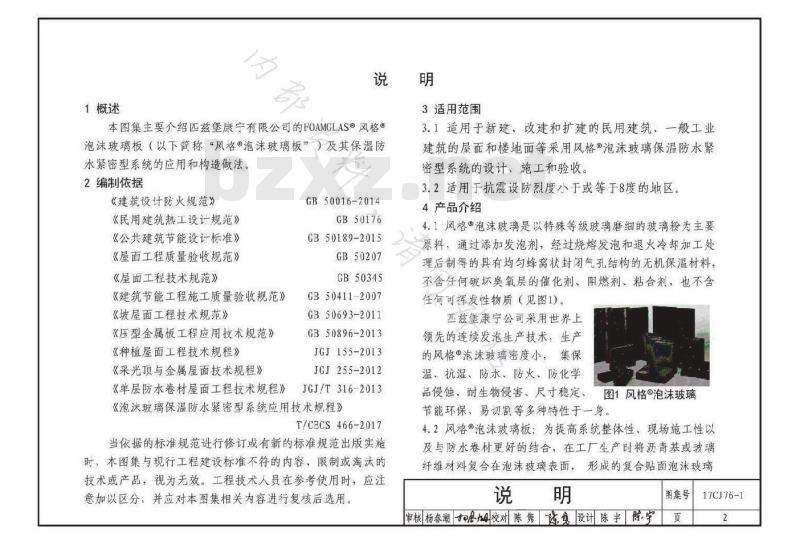

本图集主要介绍匹兹堡康宁有限公司的FOAMGLAS风格泡沫玻璃板（以下简称“风格泡沫玻璃板”）及其保温防水紧密型系统的应用和构造做法。

2 编制依据
《建筑设计防火规范》GB 50016-2014
《民用建筑热工设计规范》GB 50176
《公共建筑节能设计标准》GB 50189-2015
《屋面工程质量验收规范》GB 50207
《屋面工程技术规范》GB 50345
《建筑节能工程施工质量验收规范》GB 50411-2007
《坡屋面工程技术规范》GB 50693-2011
《压型金属板工程应用技术规范》JGJ 155-2013
《种植屋面工程技术规程》JGJ 255-2012
《单层防水卷材屋面工程技术规程》JGJ/T 316-2013
《泡沫玻璃保温防水紧密型系统应用技术规程》T/CECS 466-2017
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

3 适用范围
3.1 适用于新建、改建和扩建的民用建筑、一般工业建筑的屋面和楼地面等采用风格泡沫玻璃保温防水紧密型系统的设计、施工和验收。
3.2 适用于抗震设防烈度小于或等于8度的地区。

4 产品介绍
4.1 风格泡沫玻璃是以特殊等级玻璃磨细的玻璃粉为主要原料，通过添加发泡剂，经过烧熔发泡和退火冷却加工处理后制得的具有均匀蜂窝状封闭气孔结构的无机保温材料，不含任何破坏臭氧层的催化剂、阻燃剂、粘合剂，也不含任何可挥发性物质。匹兹堡康宁公司采用世界上领先的连续发泡生产技术，生产的风格泡沫玻璃密度小，集保温、抗湿、防水、防火、防化学品侵蚀、耐生物侵害、尺寸稳定、节能环保、易切割等多种特性于一身。
4.2 风格泡沫玻璃板：为提高系统整体性、现场施工性以及与防水卷材更好的结合，在工厂生产时将沥青基或玻璃纤维材料复合在泡沫玻璃表面，形成的复合贴面泡沫玻璃板材，分为AR型（上表面为沥青基贴面，下表面为玻璃纤维贴面）和AF型（上下表面均为玻璃纤维贴面）。

5 风格泡沫玻璃保温防水紧密型系统
5.1 风格泡沫玻璃保温防水紧密型系统（以下简称“紧密型系统”）是由风格泡沫玻璃板与基层、面层防水材料通过相互紧密粘结形成一体化的保温隔热、防水系统，按使用部位分为屋面系统和地面系统。紧密型系统充分利用风格泡沫玻璃板的特点，将其性能优势和防水材料优势相结合，这不仅仅是一种技术创新，更是一种新型理念。紧密型系统在美国有60多年应用历史，在欧洲也有50多年的应用经验，是真正的无渗漏持续保温防水的系统解决方案。
5.2 紧密型系统的优势：
5.2.1 系统全粘结，避免冷桥，保温性能持久。
5.2.2 系统无空腔，避免渗漏，方便维修。
5.2.3 提高保温防水系统的整体性能。
5.2.4 耐久性好。
5.2.5 抗风揭性能优异，防火性能好，安全性高。
5.2.6 构造简单，安装效率高。

6 技术性能要求

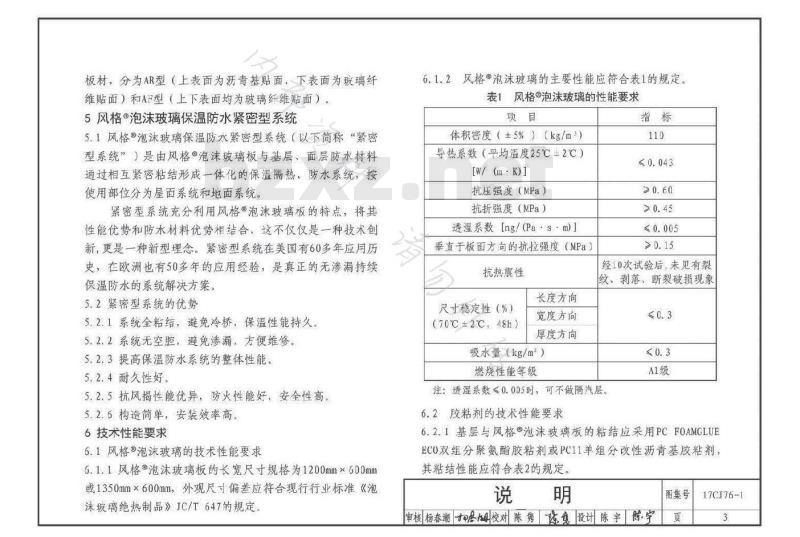

6.1 风格泡沫玻璃的技术性能要求
6.1.1 风格泡沫玻璃板的长宽尺寸规格为1200mm×600mm或1350mm×600mm，外观尺寸偏差应符合现行行业标准《泡沫玻璃绝热制品》JC/T 647的规定。
6.1.2 风格泡沫玻璃的主要性能应符合表1的规定。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
