17CJ81-1
轻质陶瓷板系统建筑构造
最新标准全网首发
参考图集
组织编制：中国建筑标准设计研究院口
资源下载QQ群：61754465
中國计划出版社
图书在版编目【CIP）数据
国家建筑标准设计图集：轻质陶瓷板系统建筑构造：17CJ81-1中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2017.6
ISBN978-7-5182-0668-1
I国..I.中：Ⅲ.建筑设计一中国一图集②建筑陶瓷装饰材料一幕墙一建筑构造一中国一图集IV.1TU2062TU227-64
中国版本图书馆CIP数据核字（2017）第131798号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
轻质陶瓷板系统建筑构造
17CI81=1
中国建筑标准设计研究院，组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区本辉地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/163.125印张12.5千字2017年6月第1版2017年6月第1次印刷ISBV978-7-5182-0668-1
定价：35.00元
轻质陶瓷板系统建筑构造
国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司福建省晋江豪山建材有限公司
湖北省当阳豪山建材有限公司
实行日期二〇一七年六月二十日目录·
总说明
幕墙系统说明··
轻质陶瓷板幕墙索引图
通槽支撑式标准节点·
通槽支撑式与窗收口横剖节点
通槽支撑式层间防火、防雷节点通槽支撑式女儿墙、勒脚节点
通槽支撑式90°变形缝节点
通槽支撑式与门收口横剖节点
通槽支撑式与玻璃幕墙横剖节点短槽支撑式标准节点··
背栓点支撑式标准节点·
统一编号
图集号
GJCT-142
17CJ81-1
最新标准全网首发
资源下载QQ群：61
主编单位负责人哦苏克艺高理
主编单位技术负责人尚
技术审定人前裤
设计负责人缝茶品茶
小单元式（勾边）标准节点（一）小单元式（勾边）标准节点（二）点挂
点挂系统说明···
轻质陶瓷板点挂索引图
背栓点挂式标准节点·
背栓点挂式与窗收口横节点
背栓点挂式层间防火、防雷节点背栓点挂式女儿墙、勒脚节点
背栓点挂式90°、变形缝节点
背栓点挂式与门收口横剖节点
背栓点挂式与玻璃幕墙横剖节点通槽点挂式标准节点·
短槽点挂式标准节点
审核卢宏奎斑校对蔡铭委冷品态设计鲁建安图集号
17CJ81-1
勾达点挂式标准节点（一）
勾边点挂式标准节点（二）
粘贴系统说明·
轻质陶瓷板粘站节点
粘错结合系统说明··
轻质陶瓷板粘锚结合节点
粘锚结合
轻质陶瓷保温装饰板粘锚结合节点目录
审核户宏奎校对蔡铭委品梦设训鲁建安图集号
17CJ81-1

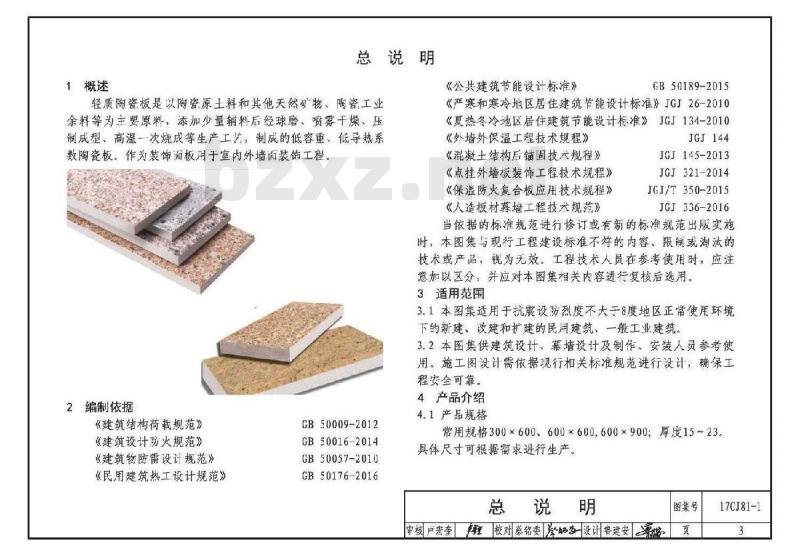

总说明
轻质陶瓷板是以陶瓷原土料和其他天然矿物、陶瓷工业余料等为主要原料，添加少量辅料后经球磨、喷雾干燥、压制成型、高温一次烧成等生产工艺，制成的低容重、低导热系数陶瓷板。作为装饰面板用于室内外墙面装饰工程。《公共建筑节能设计标准》
GB50189-2015
《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010《夏热冬冷地区居住建筑节能设计标准》JGJ134-20D10《外墙外保温工程技术规程》
《混凝土结构后锚固技术规程》《点挂外墙板装饰工程技术规程》《保温防火复合板应用技术规程》《人造板材募墙工程技术规范》JGJ144
JGJ145-2013
JGJ321-2014
JGJ/T350-2015
JGJ336-2016
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限创或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1本图集适用于抗震设防烈度不大于8度地区正常使用环境下的新建、改建和扩建的民月建筑、一般工业建筑。3.2本图集供建筑设计、幕墙设计及制作、安装人员参考使用。施工图设计需依据现行相关标准规范进行设计，确保工程安全可靠。
2编制依据
《建筑结构荷载规范》
《建筑设计防火规范》
《建筑物防雷设计规范》
《民用建筑热工设计规范》
GB 50009-2012
GB50016-2014
GB50057-2010
GB50176-2016
4产品介绍
4.1产品规格
常用规格300×600、600×600,600×900；厚度15~23具体尺寸可根据需求进行生产。总说明
审核户宏奎经校对蔡铭委资路梦设讯鲁建安图集号
17CJ81-1
4.2产品特点
4.2.1经质陶瓷板质量轻、环保、规格大、强度高，燃烧性能为A1级，满足室内外装饰及幕墙的防火要求，同时具有耐磨、吸水率低、饰面丰富、不掉色、抗污染强等特点。相对传统陶瓷砖具有一定的保温、隔热效果。4.2.2轻质陶瓷板性能稳定，且其安装施工方式多样，可干挂、湿贴、粘锚结合、方便快捷。4.3产品性能
执行标准：《轻质图瓷砖》JC/T1095-2009，其主要技术参数见下表。
建筑轻质陶瓷板的主要技术参数检验项目
容重（g/cm）
破坏强度（N）
断裂模数(MPa）
抗热震性
抗冻性
放射性核素限量
导热系数[W/ (m-K)]
吸水率E（%）
行业标准要求
B类：<1.0
B类：平均值>1000
B类：平均值>9
单夫值》8
企业标准要求
0. 80平均值>1800
平均值>10.5
单块值≥9.5
经试验无裂纹或破损
经试验无裂纹或破损
经试验无裂纹、
利落和破坏
符合GB6566要求
根据客户需求
经试验无裂纹、
利落和破坏
符合GB6566要求
0.5图集内容
本图集包括四部分：幕墙系统、点挂系统、粘贴系统及粘锚结合系统。其中幕墙系统包括：短槽支撑式轻质陶瓷板幕墙、通携支撑式轻质陶瓷板幕墙、背栓点支撑式轻质陶瓷板幕墙、小单元式（勾边）轻质陶瓷板幕墙：粘销结合系统包括：轻质陶瓷板粘销结合与轻质陶瓷复合保温装饰板粘铺结合。
6其他
6.1本图集特别标注外，所注尺寸均以毫米（mm）为单位。6.2图集中未尽事宜，按国家有关标准规范执行。6.3本图集是以福建省晋江豪山建材有限公司提供的技术资料编制，有关技术间题由该公司负责解释。6.4本图集的详图索引方法
节点编号
17CJ81-1/X
选用页次
总说明
审核户宏奎经校对蔡铭委资路梦设讯鲁建安图集号
17CJ81-1
幕墙系统说明
轻质陶瓷板幕墙系统有以下几种形式：短槽支撑式轻质陶瓷板幕墙、通槽支撑式轻质陶瓷板幕墙、背栓点支撑式轻质陶瓷板幕墙和小单元式（勾边）轻质陶瓷板幕墙。1材料及性能
1.1轻质陶瓷板幕墙所选用的材料应符合国家现行标准的相关规定，材料的品种、规格、性能应符合设计要求，1.2轻质陶瓷板用于幕墙时，其产品除应满足《轻质陶瓷砖》JC/T1095-2009外，其吸水率尚不应大于3%，适用于I、I、II、I、V、VIVI气候区。当用于I，VI、VII气候区时，其抗冻融循环次数大于等于50：用于Ⅱ区或II、IV、V区中冰冻期在1个月以上的地区，其抗冻融循环次数大于等于40。厚度不宜小于20mm。1.3铝合金型材应符合《铝合金建筑型材》GB5237.1~5237.5的规定，型材精度等级应为高精级或超高精级1.4钢材构件、连接件、紧固件和配件应符合《建筑幕墙》CB/T21086的规定，除不锈钢外，均应进行防腐处理采用热浸镀锌处理时，镀膜厚度应符合《金属覆盖层钢铁司件热浸镀锌层技术要求及试验方法》GB/T13912的规定，1.5幕墙所用的密封橡胶制品应采用三元乙丙橡胶，氯丁橡胶和硅橡胶，宜应符合《建筑门窗、幕墙用密封胶条》GB/T24498的规定。
1.6轻质陶瓷板接缝用密封胶应符合《石材用建筑密封胶》GB/T23261的规定，并应通过密封胶与接触材料的污染性试验。
1.7挂件与安装槽口之间填缝用环氧胶粘剂应符合《干挂石材幕境月环氧胶粘剂》JC887的规定，不得采用不饱和聚酷树脂类胶粘剂。
1.8填充材料宜采用聚乙烯泡沫棒，其密度不应大于37kg/m泡沫棒的直径不宜小于缝宽，但不宜超过缝宽2mm。1.9背栓应采用组别为^4的奥氏体型不锈钢，且直径不应小于6mm
1.10轻质陶瓷板幕墙的物理性能：幕墙的物理性能等级是依据《建筑幕墙》GB/T21086按照建筑物所在地区的地理、气候条件、建筑物高度，体形和环境以及建筑物的重要性等选定，其分级符合国家现行标准《建筑幕墙》GB/T21086的规定，
2设计原则
2.1施工图设计应根据幕墙的分格大小和当地的风压等参数进行计算，直风压标准值Wk不得小于1kPa。支撑结构设计应符合《人造板材幕墙工程技术规范》JGJ336-2016的规定。2.2轻质陶瓷板幕墙的应用范围应满足《人造板材幕墙工程技术规范》JGJ336-2016的规定，即不宜超过100m。2.3用于幕墙轻质陶瓷板面板规格尺寸除满足建筑效果外，还需满足结构计算要求。
2.4胶缝宽度应满足安装要求和各种位移要求，且不宜小于6mm，密封胶与面板的粘结厚度不宜小于6mm。板缝底部宜采用衬垫材料填充：防止密封胶三面粘结。2.5当外墙板采用开放式构造时，建筑墙面基层应进行防水幕墙系统说明
图集号
审核户宏奎校对蔡铭委资梦设计鲁建安页17CJ81-1
处理。
2.6幕墙的防火设计除应符合《建筑设计防火规范》GB50016的相关规定外，尚需符合下列要求：2.6.1草培与每层楼板、防火分区隔墙处的建筑缝隙应夹用防火封堵材料封堵，采用岩棉封堵时，其填充厚度不应小于100mm。防火封堵材料应采用热镀锌钢板承托，且其厚度不应小于1.5mm
2.6.2防火封者材料和阻燃密封胶应符合《防火封堵材料》GB23864和《建筑用阻燃密封胶》GB/T24267的规定。2.7幕墙的防雷设计应符合《建筑物防雷设计规范》GB50057的相关规定。幕墙的金属框架应与主体结构的防雷装置可靠连接，并保持导电通畅。
3施工要点
3.1幕墙与主体结构连接的理件，应在主体结构施工时按照设计要求理设，采用后置理件，应符合《混凝土结构后锚固技术规程》JGJ145的相关规定。埋件应牢固，位置准确，理件的标高偏差不应大于10mm，位置偏差不应大于20mm。3.2立柱安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm：左右偏差不应大于3mm。相令横梁标高偏差不应大于1mm轻质陶瓷板安装时，左右、上下偏差不应大于1.5mm。3.3轻质陶瓷板连接部位应无崩坏，暗裂等缺陷。3.4短槽式安装的轻质陶瓷板，其短挂件长度不宜小于50mm挂件入槽口的深度不宜小于8mm，也不宜大于12mm，开槽宽度宜为4~6mm；短挂件截面厚度需根据计算确定，耳不锈钢材料和铝合金型材的载面厚度不宜小于2mm。短槽边距不应小于厚度的3倍且不应小于85mm，也不应大于180mm。开缝陶瓷板幕墙不宜采用短槽式构造。
3.5通槽式安装的轻质陶瓷板，挂件入槽口的深度不宜小于8mm，也不宜大于12mm；开槽宽度宜为4~6mm；通长挂件外端与面板边缘的距离不宜小于20mm，且不宜大于50mm。挂件裁面厚度需根据计算确定，且不锈钢材料和铝合金型材的截面厚度不宜小于1.5mm
3.6背栓点支撑式安装的轻质陶瓷板，其开孔大小与背栓直径需根据工程计算确定。孔位距离边端不得小于板厚的3倍也不得大于180mm；开孔其他要求需满足背栓厂家技术规定。挂件采用不锈钢时，其厚度不应小于3mm，采用铝合金时，厚度不应小于4mm。
3.7小单元式安装的轻质陶瓷板，板入型材槽口深度不宜小于8mm，其铝合金挂件截面厚度需通过计算确定，且不宜小于1.5mm.
3.8短槽式，通长式、背栓式及小单元式托件（挂件与龙骨之间转接件）若采用不锈钢时，其厚度不应小于3mm，采用铝合金时，厚度不应小于4mm。
幕墙系统说明
图集号
审核户宏奎理校对蔡铭委发绍李设计鲁建安页17CJ81-1
17、18人8.15、
17、18人15.
1-1部面图
资源下载00群：61754465
2-2部面图
轻质陶瓷板幕墙索引图
3-3部面图
图集号
审核卢宏奎理校对蔡铭委冷品态设计鲁建安贡
17CJ81-1
主体结构
预埋件
保温层
镀锌连接件
不锈钢螺栓
不锈钢螺栓
模龙骨
铝合金托架
铝合金挂件/
轻质询瓷板
泡沫条及密封胶
钢立柱
通槽支撑式标准节点
轻质陶瓷板
钢立柱
不锈钢螺栓
铝合金托架
铝合金挂件
泡沫条及密封胶
防脱块
横龙骨
保温层
防水透气膜
（根据需求)
图集号
审核户宏奎经校对蔡铭委发阳梦设计鲁建安页
17CJ81-1
保温层
不锈钢螺栓
铝合金托架
室内装修
主体结构
铝合金挂件
铝合金窗扇
泡沫条及密封胶
钢化中空玻璃
防火材料封堵
轻质陶瓷板
窗户横剖
1.5厚镀锌钢板
防火岩棉
通槽支撑式与窗收口横剖节点
审核卢宏奎租校对蔡铭委品委设计鲁建安钢立柱
图集号
17CJ81-1
医您你女下载标准就来标准下载网
通槽支撑式层间防火、防雷节点审核户宏奎校对蔡铭委涂梦设训鲁建安图集号
17CJ81-1
