17CJ40-22
建筑防水系统构造（二十二）
参考图集
中国建筑标准设计研究院

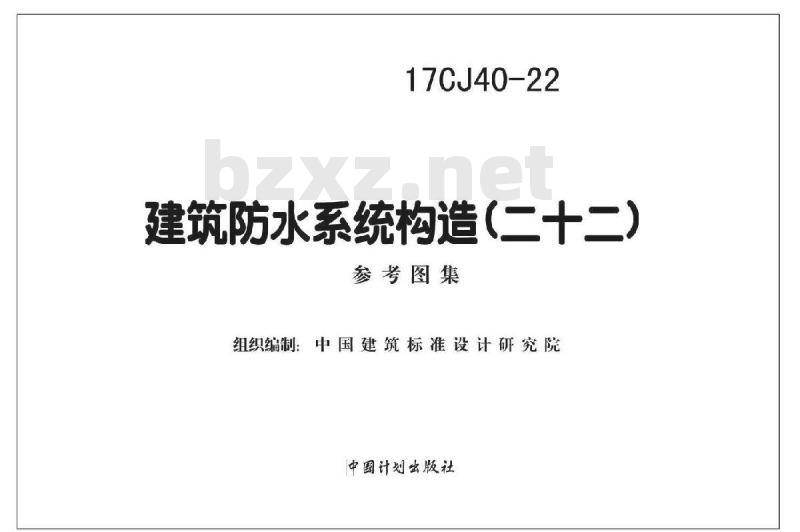

17CJ40-22
建筑防水系统构造（二十二）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

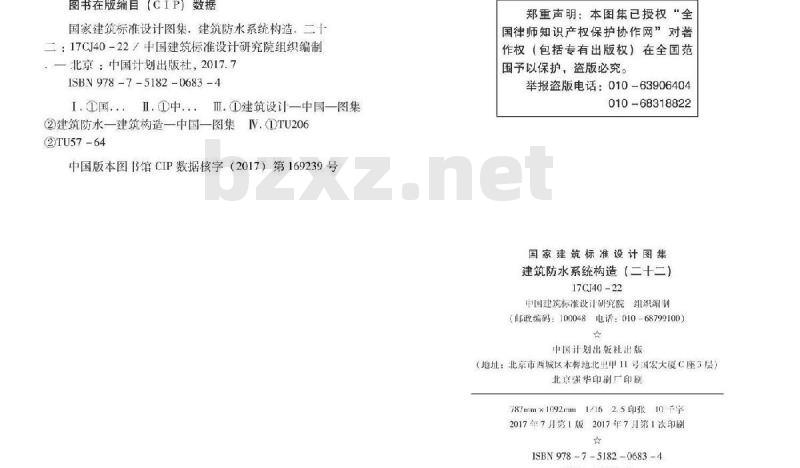

图书在版编目【CIP数据
国家建筑标准设计图集：建筑防水系统构造，二十二：17CJ40-227中国建筑标准设计研究院组织编制：一北京：中国计划出版社，2017.7ISBN978-7-5182-0683-4
I个国.·Ⅱ.?中Ⅱ建筑设计一中国一图集2建筑防水一建筑构造一中国一图集V.1TU206②)TU57-64
中国版本图书馆CIP数据核字（2017）第169239号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
建筑防水系统构造（二十二）
17CI40-22
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区本桥地北里甲11号国宏大厦C座3层）北享强华印刷广印刷
787mm×1092mm1/162.5印张10千字2017年7月第1版2017年7月第1次印刷ISBN978-7-5182-0683-4
定价：28.00元

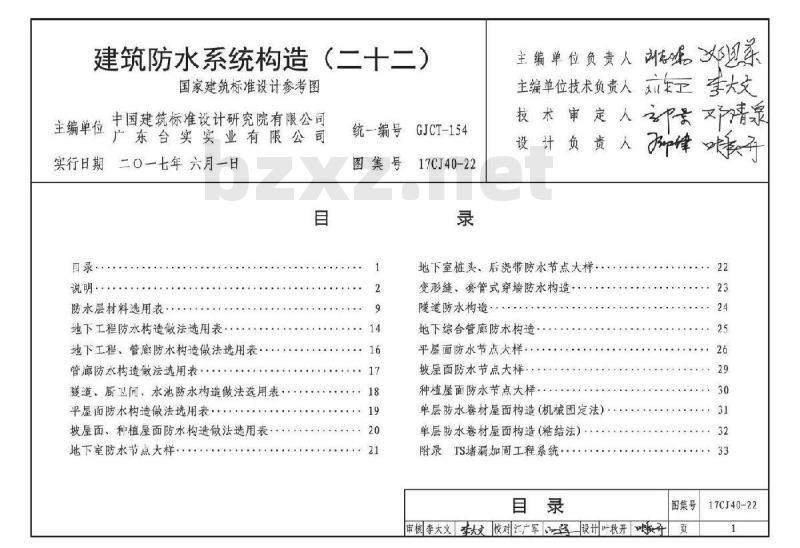

建筑防水系统构造
（二十二）
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司主编单位
广东台实实业有限公司
实行日期二〇一七年六月一日
目录·
说明·
防水层材料选用表
地下工程防水构造做法选用表·地下工程、管廊防水构造做法选用表·管廊防水构造做法选用表·
隧道、厨卫间、水池防水构造做法选用表平屋面防水构造做法选用表
坡屋面、和植屋面防水构造做法选用表，地下室防水节点大样
统一编号
图集号
GJCT-154
17CJ40-22
主编单位负责人杀
主编单位技术负责人东工李大文技术审定人清泉
设计负责人柳峰哦升
地下室桩头、后浇带防水节点大样：变形缝、套管式穿墙防水构造
隧道防水构造：
地下综合管廊防水构造
平屋面防水节点大样·
坡屋面防水节点大样：
种植屋面防水节点大样
单层防水卷材屋面构造（机械固定法）·单层防水卷材屋面构造（粘结法)附录TS堵漏加固工程系统
审树李大文李大交校对江广军姿设计叶秋开开图集号
17CJ40-22

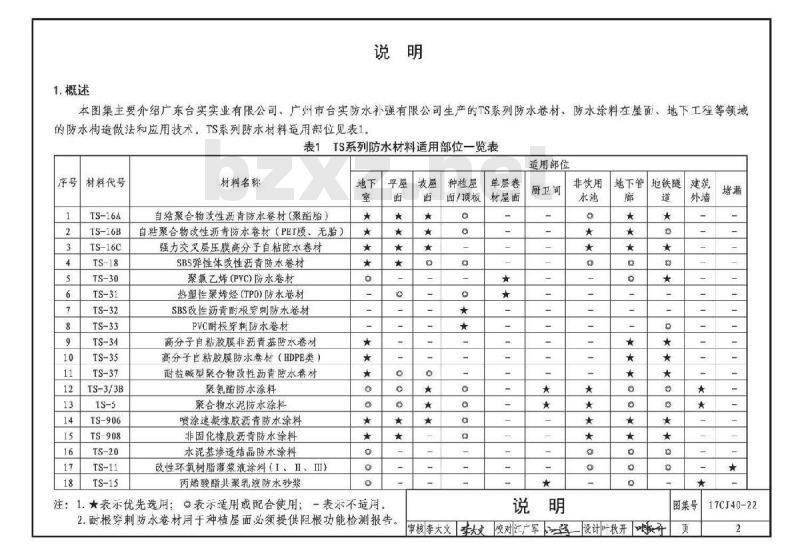

本图集主要介绍广东台实实业有限公司、广州市台实防水补强有限公司生产的TS系列防水卷材、防水涂料在屋面、地下工程等领域的防水构造做法和应用技术。TS系列防水材料适用部位见表1。表1TS系列防水材料适用部位一览表适用部位
材料代号
TS-16A
TS-16B
TS-16C
TS-3/3B
TS-906
TS-908
材料名称
自粘聚合物改性沥青防水卷材（聚酯胎）自粘聚合物改性沥青防水卷材（PET膜、无胎）强力交叉层压膜高分子自粘防水卷材SBS弹性体改性沥青防水卷材
聚氟乙烯（PVC)防水卷材
热塑性聚烯烃(TPO)防水卷材
SBS改沥青耐根穿刻防水卷材
PVC耐根穿刺防水卷材
高分子自粘胶膜非洒青基防水卷材高分子自粘胶膜防水卷材（HDPE类）耐盐碱型聚合物改性沥青防水卷材聚氨酯防水涂料
聚合物水泥防水涂程
喷涂速紫橡胶沥青防水涂料
非固化橡胶沥青防水涂料
水泥基渗透结晶防水涂料
改性环氧树脂灌浆液涂料(I、I、IⅡI)丙烯酸酯共聚乳液防水砂浆
注：1.★表示优先选用：表示适用或配合使用：一表示不用。2.耐根穿刺防水卷材用于种植屋面必须提供阻根功能检测报告。被屋
种楂屋
面/顶板
单层卷
材屋面
厨卫间
非饮用
地下管
地铁隧
图集号
审核李大文李大凌对江广军圣设计叶秋开开员
17CJ40-22
2.编制依据
《地下工程防水技术规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《屋面工程质量验收规范》
《坡屋面工程技术规范》
《城市综合管廊工程技术规范》《房屋渗漏修技术规程》
《种植屋面工程技术规程》
《倒置式屋面工程技术规程》
《建筑外墙防水工程技术规程》《住宅室内防水工程技术规范》GB50108
GB50208
CB50345-2012
GB50207-2012
GB50693-2011
GB50838
JGJ/T53-2011
JGJ155-2013
JGJ230-2010
JGJ/T235-2011
JGJ298-2013
《单层防水卷材屋面工程技术规程》JGJ/T316-2013《非固化橡胶沥青防水涂料》
《喷涂速凝橡胶沥青防水涂料》Q/TSSY 4-2017
Q/GZTS2-2017
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效，工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
3.适用范围
3.1适用于一般工业与民用建筑的地下室，屋面、室内有防水设防要求区域的防水、防潮工程。3.2适用于地铁、隧道、人防工程、地下综合管廊、水池及人工湖等防水工程。
4.材料介绍
4.1TS-16A自粘聚合物改性沥青防水卷材（聚酮胎）4.1.1产品介绍
以聚酯毡为胎体增强材料，自粘聚合物改性沥青为浸涂材料：制成的本体白粘防水卷材，按理化性能分为I型和Ⅱ型。厚度3.0mm、4.0mm。
执行标准：《自粘聚合物改性沥青防水卷材》GB23441-2009（PY类）
4.1.2产品特点
1）冷施工，粘结良好：
2）拉伸强度高：
3）能适应炎热和寒冷地区的气侯候变化。4.2TS-16B自粘聚合物改性沥青防水卷材（PET膜、无胎）4.2.1产品个绍
以自粘聚合物改性沥青为基料，非外露使用的无胎基（或PET膜）本体自粘防水卷材，按理化性能分为「型和II型。厚度1.2mm、1.5mm、2.0mm
执行标准：《自粘聚合物改性沥青防水卷材》GB23441-2009（N类）。
4.2.2产品特点
I冷施工，粘结良好：
图集号
审核李大文李大文饺对江广军一设计叶秋开升资
17CJ40-22
2）延伸性能良好，适应基层变形能力强3）能适应炎热和寒冷地区的气候变化。4.3TS-16C强力交叉层压膜高分子自粘防水卷材4.3.1产品个绍
以高分子强力交叉膜为上表面材料或胎基材料，聚合物改性沥青为基料、聚酯硅油膜为隔离材料制成的防卷材，按理化性能分为1型和Ⅱ型，采用湿铺法施工，厚度1.2mm、1.5mm、2.0mm.
执行标准：《预铺/湿铺防水卷材》CB/T23457-2009（湿铺P类）
4.3.2产品特点
1）可直接在潮湿（无明水）基层上施工，无需底涂：2）卷材具有良好的抗撕裂性能和自愈功能；3）与基层粘结良好，有效防止窜水。4.4TS-18SBS弹性体改性沥青防水卷材4.4.1产品个绍
以聚酯毡为胎基，两面浸涂SBS弹性体改性沥青，表面覆以聚乙烯膜为隔离材料制成的防水卷材，按理化性能分为I型和I型。厚度3.0mm4.0mm。
执行标准：《弹性体改性沥青防水卷材》GB18242-2008。
4.4.2产品特点
1）耐高低温性能好，适应性强；2）抗拉强度、延但率高，抗穿刺性能好3）热熔法施工，接缝可靠耐久。4.5TS-30聚乙烯（PVC)防水卷材4.5.1产品介绍
以聚氯乙烯树脂为主要原料，加入各类专用助剂和抗老化剂制成的防水卷材，TS-30为带纤维背衬PVC卷材，厚度1.2mm、1.5mm、2.0mm。
执行标准：《聚氯乙烯（PVC）防水卷材》GB12952-2011（L类）。
4.5.2产品特点
1）带纤维背衬卷材拉伸强度高：2）热处理尺寸变化率小；
3）具有良好的低温柔性。
4.6TS-31热塑性聚烯烃（TPO)防水卷材4.6.1产品介绍
由TPO树脂制成的防水卷材，卷材既具有橡胶的耐老化性，又具有塑料的可焊接性。按产品的组成分为均质卷材带纤维背衬卷材和织物内增强卷材。厚度1.2mml、1.5mm、2.0mm。
执行标准：《热塑性聚烯烃（TPO)防水卷材》GB27789-2011.
4.6.2产品特点
1）高强度、高延伸率；
图集号
审核李大文李大文饺对江广军一设计叶秋开升资
17CJ40-22
2）不含增塑剂，耐候性好，抗紫外线性能优异；3）耐化学腐蚀，防霉，时植物根系穿刺，适月于种植屋4）非上人屋面无须保排层，施工方便无污染。4.7TS-32SBS改性沥青耐根穿刺防水卷材4.7.1产品介绍
以铜箔或聚酯为胎体，以添加化学阻根剂的SBS改性油青为基料，两面暖以聚乙烯膜为隔离材料制成的改性沥青防水卷材。厚度4.0mm、5.0mm
执行标准：《弹性体改性滑青防水卷材》GB18242-2008（II型）及《种植屋面用耐根穿刺防水卷材》JC/T1075-2008。
4.7.2产品特点
1）耐穿刺、耐撕裂、耐腐蚀、耐霉菌，耐候性好；2）具有优良的延伸性和较高的抗撕裂能力。4.8TS-33PVC耐根穿刺防水卷材
4.8.1产品介绍
以聚氯乙烯树脂为主要原料，加入各类专用助剂和抗老化剂制成的防水卷材，TS-33为织物内增强PVC卷材，厚度1.2mm1.5mm2.0mm。
执行标准：《聚氯乙烯（PVC）防水卷材》GB12952-2011（P类）及《种植屋面用耐根穿刺防水卷材》JC/T1075-2008.
4.8.2产品特点
1）织物内增强卷材拉伸强度高：2）具有耐根穿刺功能；
3）具有良好的低温柔性。
4.9TS-34高分子自粘胶膜非沥青基防水卷材4.9.1产品介绍
由聚氯乙烯片材、压敏胶和石英颗粒（或PE膜）防粘层构成，采用预铺反粘法施工的防水卷材。厚度1.2mm1. 5mm, 2. 0mm.
《预铺/湿销防水卷材》GB/T23457-2009执行标准：
（顽铺P类）。
4.9.2产品特点
1）与后浇混凝土站结良好；
2）施工方便，材料环保。
4.10TS-35高分子自粘胶膜防水卷材（HDPE类）4.10.1产品介绍
以HDPE高分子片材为主体材料，在高分子片材上涂履改性沥青作为自粘层，表面覆以聚酯硅油膜或聚乙烯膜为隔离材料制成的高分子自粘胶膜非沥青基防水卷材。厚度1.2mm、1.5mml2.0mm。
执行标准：《顶铺/湿铺防水卷材》GB/T23457-2009。说明
图集号
审核李大文李大文饺对江广军一设计叶秋开升资
17CJ40-22
4.10.2产品特点
1）使用寿命长，拉伸强度高，延伸率大；2）耐老化性能良好、热处理尺寸变化率低，抗紫外线：3）施工方便，材料环保。
4.11TS-37耐盐碱型聚合物改性沥青防水卷材4.11.1产品介绍
以长丝聚酯毡为胎基，以特殊配方和工艺添加耐盐碱功能型材料的SBS改性沥青为涂盖料，表面以聚乙烯膜或细砂制成的防水卷材。厚度3.0mm、4.0mm、5.0mm热行标准：《弹性体改性沥青防水卷材》GB18242-2008、《海港工程混凝土结构防腐蚀技术规范》JTJ275-2000，产品性能见表2，
4.11.2产品特点
1）优异的耐盐性能、耐碱性能及抗氯离子渗透性能：2）良好的耐高低温性能，耐候性好：3）抗拉强度高，延伸率大，对基层收缩、变形、开裂的造应能力强；
4）施工性能好，热熔法粘结，一年四季均可施工，热接缝可靠耐久。
表2TS-37耐盐碱型聚合物改性沥青防水卷材物理性能序号
可溶物含量（g/m）
拉力（N/50mm）
最大拉力时延伸率
（%）
耐热性（105℃）
低温柔性
不透水性
接缝利离强度（N/mm）
卷材下表面沥青涂盖层
厚度（mm）
抗氟离子渗透率
(mg/cm2d)
标准要求（4mm）
2h滑动2mm
且无流滴、滴落
-25℃，无裂缝
0.3MPa,120min
不透水
4.12TS-3/3B聚氨酯防水涂料
4.12.1产品介绍
检测值
纵向：1072
横向：986
线向：55
横向：68
2h滑动0.12mm，
且无流滴、滴落
-25℃，无裂终
0.3MPa,120min
不透水
未检出
以异氰酸酯和聚醚多元醇为主要原料，配以各和助剂制成的反应型防水涂料。分为TS-3双组分聚氨酯防水涂料说明
审核李大文季大凌对江广军圣设计叶秋开开图集号
17CJ40-22
和TS-3B单组分聚氨酯防水涂料。执行标准：《聚氨酯防水涂料》GB/T19250-2013。4.12.2产品特点
1）具有高强度、高延伸率、耐水性好等特点：2）对基层变形适应能力强，适合在复杂基面上施工。4.13TS-5聚合物水泥防水涂料
4.13.1产品介绍
以丙烯酸乳液和无机粉料为要原料，辅以多种助剂配制而成的双组分防水涂料。
执行标准：《聚合物水泥防水涂料》CB/T23445-20094.13.2产品特点
1）涂膜与基面粘结良好；
2）无毒、无味，无污染，安全环保。4.14TS-906喷涂速凝橡胶沥青防水涂料4.14.1产品介绍
由双组分组成：A组分为高弹橡胶改性沥青，B组分为破乳剂。采用专用约喷涂设备进行机械化喷涂施工，喷涂时成扇形交又碰撞后，瞬间凝聚成弹性涂膜。执行标准：《喷涂速凝橡胶沥青防水涂料》Q/GZTS2-2017。产品性能见表3
4.14.2产品特点
1）具有渗透力和粘结力的特性；2）绿色环保，施工简便。
表3TS-906喷涂速凝橡胶沥青防水涂料物理性能序号
固含量（%）
凝胶时间（s）
耐热度
不透水性
粘结强度
（MPa）
干燥基面
潮湿基面
弹性恢复率（为）
钉杆自愈性
100℃，无流
消、滑动、滴落
0.3MPa，30min
无渗水
无渗水
4.15TS-908非固化橡胶沥青防水涂料4.15.1产品介绍
检测值
100℃，无流
消、滑动、滴落
0.3MPa,30min
无渗水
无渗水
是以天然像胶、沥青和特殊添加剂为主要原料，可长期保持烯变性的防水材料
执行标准：《非固化橡胶沥青防水涂料》Q/GZTS4-2017。产品性能见表4。
4.15.2产品特点
1）长效可蠕动、不固化；
2）粘结性强，可在潮湿基面施工：说明
审核李大文季大文凌对江广军圣设计叶秋开开图集号
17CJ40-22
3）材料自身可吸收因基层变形产生的应力；4）自愈性强，施工时即使出现防水层破损也能自行修5）可与其他防水卷材同时使用，组成复合式防水层。表4TS-908非固化橡胶沥青防水涂料物理性能序号
固体含量（%）
闪点（℃）
耐热度（℃）
低温柔性
粘结干燥基面
性能潮湿基面
延伸性（ma）
≥180www.bzxz.net
检测值
65℃无流消、滴落65℃，无流消、滴落-20℃，无断裂
100%内聚破坏
4.16TS-20水泥基渗透结晶型防水涂料4.16.1产品介绍
-20℃，无断裂
100%内聚破坏
以硅酸盐水泥为基材，掺入一定量的活性化学物质制成的刚性防水材料，可向混凝土内部渗透，填塞毛细孔道和细微缝隙，从而提高混凝土的致密性与防水性。执行标准：《水泥基渗透结晶型防水材料》GB18445-2012.
4.16.2产品特点
1）具有自动修复微裂纹的功能：2）无毒、无味，无污染
3）可用于背水面。
4.17TS-11改性环氧模脂灌浆液涂料（I、II、ID）4.17.1产品介绍
以环氧树脂、助剂、固化剂制成的一种高渗透粘结材料，用于对产生裂缝的混凝土进行修复、补强。执行标准：《混凝土裂缝用环氧树脂湾浆材料》JC/T1041-2007。
4.17.2产品特点
1具有高渗透性，可灌性好，固化时间可调；2）固结体粘结强度高，能粘结砂浆层、骨料，提高混凝土标号；
3）保护钢筋、增强钢筋与混凝土粘结，经蓬浆处理后的裂缝不重新开裂、不渗漏，
4.18TS-15丙烯酸酯共聚乳液防水砂浆4.18.1产品介绍
白丙烯酸酯共聚乳液、无机粉料、石英砂构成。具有防渗、防水、防腐、抗裂、抗氟离子渗透等性能。执行标准：《聚合物水泥防水砂浆》JC/T984-2011。4.18.2产品特点
1）施工方便，适合于潮湿面粘结；2）与基层、瓷砖粘结剂粘结力强，防水层表面可直接贴砖；
3）适用于钢筋混凝土建筑物防渗处理知公路桥梁修补工程。
审核李大文李大文饺对江广军路一设计叶秋开升图集号
17CJ40-22
索引号
5.1本图集中除注明单位外，其他均以毫米（mm）为单位。5.2其他未尽享宜，均应按照国家现行标准执行、5.3本图集根据广东台实实业有限公司、广州市台实防水补强有限公司提供的技术资料编制，图集的解释由该公司负责。
6.索引方法
17CJ40-22/x
节点构造代号
地下室底板防水层材料选用表（二级防水）防水层做法
>3.0厚TS-16A自粘聚合物改性沥青防水卷材（聚酯胎）（II型）>2.0厚TS-16B自粘聚合物改性沥青防水卷材（PET膜、无胎）（II型）>2.0厚TS-16C强力交叉层压膜高分子自粘防水卷材（II型）>4.0厚TS-37耐盐碱型聚合物改性沥青防水卷材>2.0厚TS-3/3B聚氨酯防水涂料
2.0厚TS-906喷涂速凝橡胶沥青防水涂料①>1.5厚TS-16B自粘聚合物改性青防水卷材（PET膜、无胎）（II型）③>1.5厚TS-908非固化橡胶沥青防水涂料>1.5厚TS-16B自粘聚合物改性沥青防水卷材（PET膜、无胎）（II型）①>1.5厚TS-5聚合物水泥防水涂料①>1.5厚TS-16B自粘聚合物改性洒青防水卷材（PET膜，无胎）（II型）③>1.5厚TS-906喷涂速凝橡胶沥青防水涂料>3.0厚TS-18SBS弹性体改性沥青防水卷材（II型）?>1.5厚TS-908非固化橡胶沥青防水涂料索引号
地下室底板防水层材料选用表（一级防水）防水层做法
①>3.0厚TS-16A自粘聚合物改性沥青防水卷材（聚酯胎）（II型）③>3.0厚TS-16A自粘聚合物改性沥青防水卷材（聚酯胎）（II型）①>1.5厚TS-16C强力交叉层压膜高分子自粘防水卷材（1I型）》1.5厚TS-16C强力交又层压膜高分子自粘防水卷材（II型）①>4.0厚TS-37耐盐碱型聚合物改性沥青防水卷材③3.0厚TS-16A自粘聚合物改性沥青防水卷材（聚酯胎）（II型）①>3.0厚TS-16A自粘聚合物改性沥青防水卷材（聚酯胎）（I1型）③>1.5厚TS-906喷涂速凝橡胶沥青防水涂料①>3.0厚TS-16A自粘聚合物改性沥青防水卷材（聚醋胎）（II型）③>2.0厚TS-908非固化橡胶沥青防水涂料①2.0厚TS-16B自粘聚合物改性沥青防水卷材（PET膜，无胎）（II型）②>2.0厚TS-908非同化橡胶沥青防水涂料①2.0厚TS-16B自粘聚合物改性沥青防水卷材（PET膜，无胎）（II型）>2.0厚TS-5聚合物水泥防水涂料①21.5厚TS-16C强力交叉层压膜高分子自粘防水卷材（II型）②>1.5厚TS-906喷涂速凝橡胶沥青防水涂料①>1.5厚TS-16C强力交叉层压膜高分子自粘防水卷材（II型）②>2.0厚TS-908非同化橡胶沥青防水涂料①>3.0厚TS-18SBS弹性休改性沥青防水卷材（II型）③>2.0厚TS-908非固化橡胶沥青防水涂料D1-11
>1.5厚TS-34高分子自粘胶膜非沥青基防水卷材D1-12
>1.2厚TS-35高分子自粘胶膜防水卷材（HDPE类）防水层材料选用表
审核李大文李大文交对江广军登一设计叶秋开升图集号
17CJ40-22
