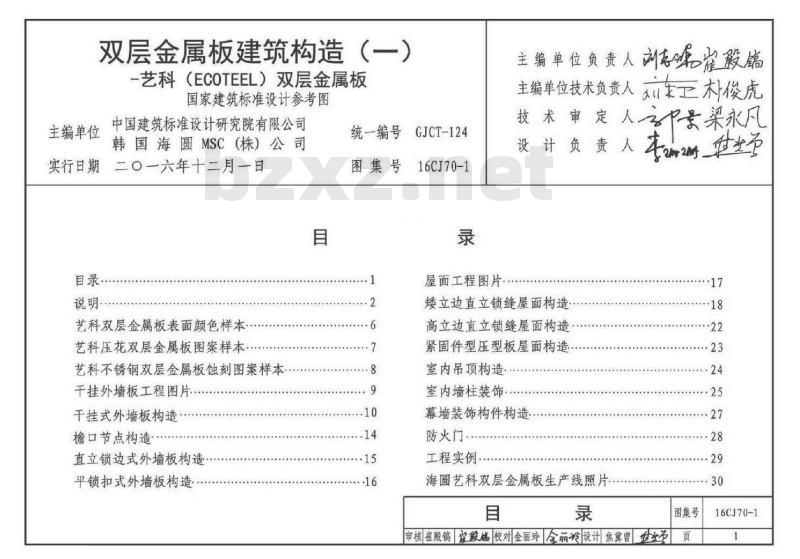

说明·
艺科双层金属板表面颜色样本
艺科压花双层金属板图案样本
艺科不锈钢双层金属板蚀刻图案样本千挂外墙板工程图片
千挂式外墙板构造：
檐口节点构造
直立锁边式外墙板构造
平锁扣式外墙板构造
统一编号
图集号
GJCT-124
16CJ70-1
屋面工程图片
主编单位负责人准散馆
主编单位技术负责人工木俊虎
技术审定人梁永凡
o2m世妤
设计负责人
矮立边直立锁缝屋面构造
高立边直立锁缝屋面构造
紧固件型压型板屋面构造
室内吊顶构造
室内墙柱装饰
幕墙装饰构件构造，
防火门
工程实例。
海圆艺科双层金属板生产线照片目
审核 雀殿镐煌發馆 校对金丽玲全丽冷 设计焦冀曾世业-18
图集号
16CJ70-1

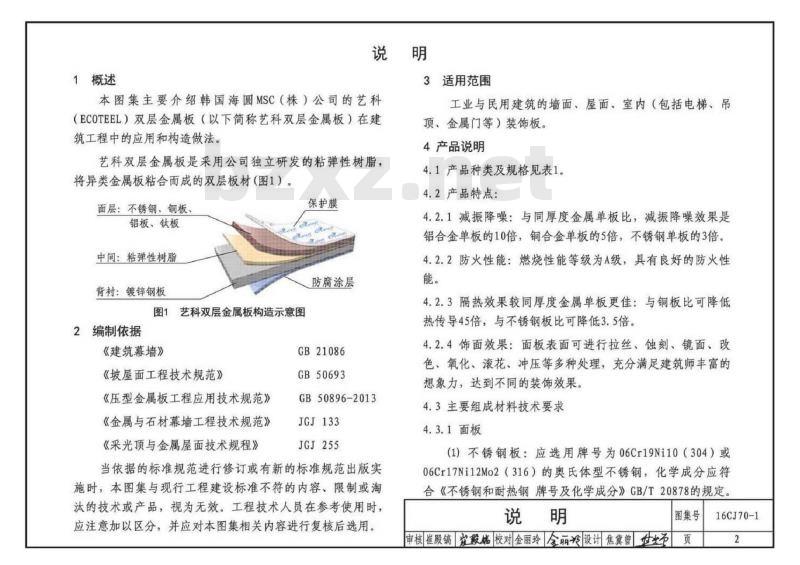

1概述
3适用范围
本图集主要介绍韩国海圆MSC（株）公司的艺科（ECOTEEL）双层金属板（以下简称艺科双层金属板）在建筑工程中的应用和构造做法。
艺科双层金属板是采用公司独立研发的粘弹性树脂，将异类金属板粘合而成的双层板材（图1）。面层：不锈钢、铜板、
铝板、钛板
中间：粘弹性树脂
背衬：镀锌钢板
保护膜
防腐涂层
艺科双层金属板构造示意图
2编制依据
《建筑幕墙》
《坡屋面工程技术规范》
《压型金属板工程应用技术规范》《金属与石材幕墙工程技术规范》《采光顶与金属屋面技术规程》GB21086
GB50693
GB50896-2013
JGJ133
JGJ255
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。工业与民用建筑的墙面、屋面、室内（包括电梯、吊顶、金属门等）装饰板。
4产品说明
4.1产品种类及规格见表1。
4.2产品特点：
4.2.1减振降噪：与同厚度金属单板比，减振降噪效果是铝合金单板的10倍，铜合金单板的5倍，不锈钢单板的3倍。4.2.2防火性能：燃烧性能等级为A级，具有良好的防火性能。
4.2.3隔热效果较同厚度金属单板更佳：与铜板比可降低热传导45倍，与不锈钢板比可降低3.5倍。4.2.4饰面效果：面板表面可进行拉丝、蚀刻、镜面、改色、氧化、滚花、冲压等多种处理，充分满足建筑师丰富的想象力，达到不同的装饰效果。4.3主要组成材料技术要求
4.3.1面板
（1）不锈钢板：应选用牌号为06Cr19Ni10（304）或06Cr17Ni12Mo2（316）的奥氏体型不锈钢，化学成分应符合《不锈钢和耐热钢牌号及化学成分》GB/T20878的规定。说明
审核崔殿镐煌散储 校对金丽玲全丽冷设讯焦冀曾世图集号
16CJ70-1
产品分类
艺科不锈钢双层金属板
艺科铝双层金属板
艺科铜双层金属板
艺科钛双层金属板
不锈钢板
粘弹性

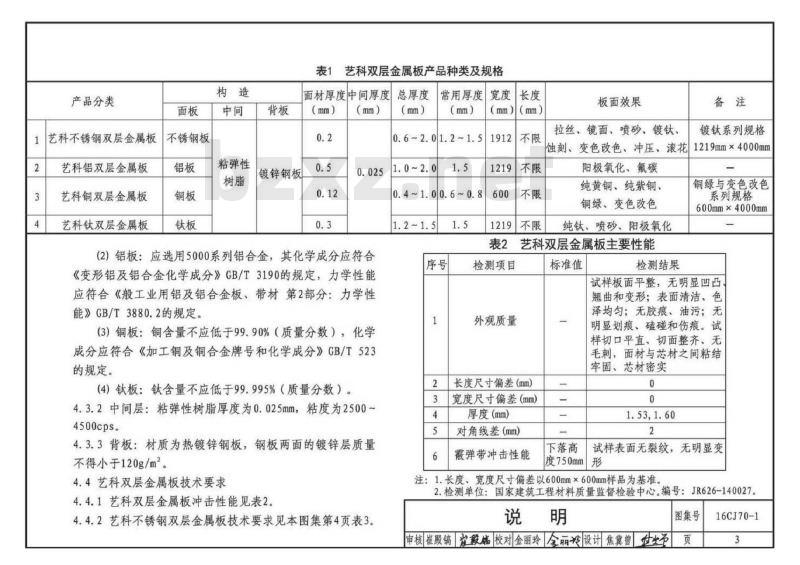

艺科双层金属板产品种类及规格面材厚度中间厚度
(mm）
镀锌钢板
（mm）
(2）铝板：应选用5000系列铝合金，其化学成分应符合《变形铝及铝合金化学成分》GB/T3190的规定，力学性能应符合《般工业用铝及铝合金板、带材第2部分：力学性能》GB/T3880.2的规定。
（3）铜板：铜含量不应低于99.90%（质量分数），化学成分应符合《加工铜及铜合金牌号和化学成分》GB/T523的规定。
（4）钛板：钛含量不应低于99.995%（质量分数）。4.3.2中间层：粘弹性树脂厚度为0.025mm，粘度为2500~4500cps。
4.3.3背板：材质为热镀锌钢板，钢板两面的镀锌层质量不得小于120g/m2。
4.4艺科双层金属板技术要求
4.4.1艺科双层金属板冲击性能见表24.4.2艺科不锈钢双层金属板技术要求见本图集第4页表3总厚度
(mm）
常用厚度
(mm）
0.6~2.01.2~1.5
0. 4 ~1. 00. 6~ 0. 8
（mm）
（mm）
1219不限
板面效果
拉丝、镜面、喷砂、镀钛、
镀钛系列规格
1219mm×4000mm
蚀刻、变色改色、冲压、滚花
阳极氧化、氟碳
纯黄铜、纯紫铜
铜绿、变色改色
纯钛、喷砂、阳极氧化
表2艺科双层金属板主要性能
检测项目
外观质量
长度尺寸偏差（mm）
宽度尺寸偏差(mm）
厚度（mm）
对角线差（mm）
霞弹带冲击性能
标准值
下落高
度750mm
检测结果
铜绿与变色改色
系列规格
600mm×4000mm
试样板面平整，无明显凹凸
翘曲和变形：表面清洁、色
泽均匀：无胶痕、油污；无
明显划痕、磕碰和伤痕。试
样切口平直、切面整齐、无
毛刺，面材与芯材之间粘结
牢固、芯材密实
1.53,1.60
试样表面无裂纹，无明显变
注：1.长度、宽度尺寸偏差以600mm×600mm样品为基准2.检测单位：国家建筑工程材料质量监督检验中心.编号：JR626-140027。说明
图集号
审核雀殿镐煌镐 校对金丽玲全丽冷设计焦冀曾世节页
16CJ70-1
检验项目
镀锌钢板维氏硬度
不锈钢板维氏硬度
不锈钢板化学成分
镀锌钢板化学成分
不锈钢板
镀锌钢板
抗拉强度
拉伸试验
规定非比例
伸长应力

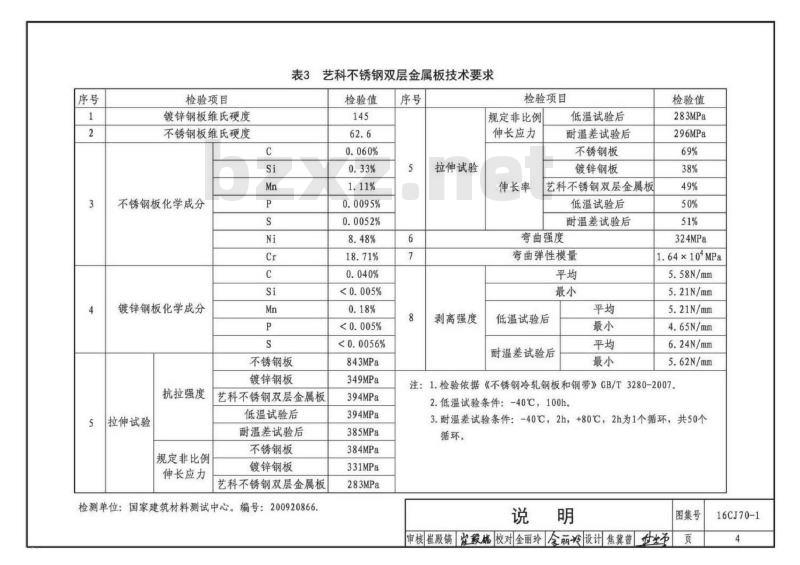

艺科不锈钢双层金属板技术要求检验值
843MPa
349MPa
艺科不锈钢双层金属板
低温试验后
耐温差试验后
不锈钢板
镀锌钢板
艺科不锈钢双层金属板
检测单位：国家建筑材料测试中心。编号：200920866.394MPa
394MPa
385MPa
384MPa
331MPa
283MPa
检验项目
规定非比例
伸长应力
拉伸试验
伸长率
低温试验后
耐温差试验后
不锈钢板
镀锌钢板
艺科不锈钢双层金属板
低温试验后
耐温差试验后
弯曲强度
弯曲弹性模量
剥离强度
低温试验后
耐温差试验后
检验值
283MPa
296MPa
324MPa
1.64×10MPa
注：1.检验依据《不锈钢冷轧钢板和钢带》GB/T3280-20072.低温试验条件：-40℃，100h。3.耐温差试验条件：-40℃，2h，+80℃，2h为1个循环，共50个循环。
审核雀殿镐 雀發馆校对金丽玲 丽冷设焦冀世节图集号
16CJ70-1
4.4.3艺科双层金属板减振和隔热性能一般金属板
噪声、振动
艺科双层金属板
一般金属板自由振动曲线
艺科双层金属板自由振动曲线
图2减振试验
利用冲击棒向艺科双层金属板板表面进行连续性冲击，测试结果为：
艺科不锈钢双层金属板是一般金属板减振效果的3倍，铜双层金属板是一般金属板的5倍，铝双层金属板是一般金属板的10倍。
注：检测机构为韩国产业技术研究院。铝
不锈钢
不锈钢
表4减振性能对比测试
艺科铝双层金属板
艺科铜双层金属板
不锈钢板
艺科不锈钢双层金属板
损失系数（%）
中频率
表5导热系数对比测试
艺科板
艺科板
不锈钢
艺科板
热扩散率
(mm2/s）
导热系数
[W/ (m·K)]
高频率
此数据为三
次试验结果
的平均值
热扩散率：物体在加热或冷却过程中，各部分温度趋向一致能力的特征参数，又称导温系数。5其他
5.1本图集中除注明单位者外，其他均以毫米（mm）为单位。5.2其他未尽事宜，均应按照国家现行标准执行。5.3本图集根据韩国海圆MSC（株）公司提供的技术资料编制：图集的解释由该公司负责。
审核雀殿镐煌散馆 校对金丽玲全丽冷设计焦冀曾世图集号
16CJ70-1
铝（AL）（HM-0179)
铝（AL）（H331)
不锈钢（STS）（H731）
不锈钢(STS)（喷砂）
铝(AL(H301)
铝（AL）（H349)
不锈钢（STS）（H732)
铝（AL）（H346)
铝（AL）（(H363)
不锈钢（STS)（H753)
铝（AL）（H375)
铝(AL）（H313)
不锈钢（STS）（H797)
不锈钢（STS）（拉丝）不锈钢（STS）（和纹）不锈钢（STS)（Lv1.5）铝(AL）（H332)
铜(CU）
铝(AL）（膜)
不锈钢（STS）（Lv3）
铝（AL）（H386)
铜(cu)
铝（AL）
（膜）
艺科双层金属板表面颜色样本
审核雀殿镐煌镐 校对金丽玲全丽冷设计焦冀曾世业节铝(AL）（H337)
不锈钢（STS）（H785)
不锈钢（STS）（喷砂）
图集号
16CJ70-1
采用滚花、冲压等加工工艺，形成立体图案，特殊的表面纹理具有丰富的表现力。
滚花图案
冲压图案
滚花图案
滚花+冲压图案
滚花图案
滚花+冲压图案
滚花图案
滚花图案
滚花+冲压图案
艺科压花双层金属板图案样本
滚花图案
冲压图案
滚花+冲压图案
图集号
审核雀殿镐发敲镐校对金丽玲全丽冷 设计焦冀曾代业节页
16CJ70-1
B1HBE08
M1HBE12
艺科不锈钢双面金属板蚀刻图案样本审核雀殿镐 灶發镐校对金丽玲全丽冷设计焦冀曾水节HE21
H1HBE08
图集号
16CJ70-1
巴菲特（韩国）精密仪器工厂
减振钢板
广州学生教育文化会馆
艺科不锈钢双层金属板
艺科铜双层金属板
商业设施
艺科铜双层金属板
亲自然生活幼儿学校
艺科铜双层金属板
艺科铜双层金属板、艺科不锈钢双层金属板干挂外墙板工程图片
审核崔殿镐 灶徽脑校对金丽玲全丽冷设计焦冀普过图集号
16CJ70-1
固定连接件
竖龙骨
抽芯锚钉
水平龙骨
Z形型材
立面示意
艺科双层金属墙板
干挂式外墙板示意图
艺科双层金属墙板
密封胶
密封条
自攻螺钉
艺科双层金属墙板
竖龙骨
水平龙骨
抽芯锚钉
Z形型材
密封胶
密封条
自攻螺钉
艺科双层金属墙板
干挂式外墙板构造
女儿墙
审核雀殿镐 煌散馆 校对金丽玲 丽冷设计焦冀曾世图集号
16CJ70-1
竖龙骨
水平龙骨
艺科双层金属墙板
抽芯锚钉
密封条
密封胶
Z形型材
竖龙骨
水平龙骨
艺科双层金属墙板
密封胶
Z形型材
固定连接件
竖龙骨
水平龙骨
艺科双层金属墙板
艺科双层金属墙板
密封胶
密封条
自攻螺钉
水平龙骨
竖龙骨
固定连接件
干挂式外墙板构造
密封胶
图集号
审核崔殿镐 煌散储 校对金丽玲 全丽冷设计焦冀曾 过节页
16CJ70-1
