18CJ40-39 建筑防水系统构造(三十九)

本图集是根据宏恒达防水材料有限公司生产的“益龙”和“宏恒达”品牌系列防水材料编制的，其产品应用于新建建筑屋面、室内、地下室等部位以及地铁隧道、城市综合管廊、室外台阶、看台和非饮用水池等工程的防水建筑构造。本图集主要提供了非沥青基高分子自粘胶膜防水卷材（P类、R类）、三元乙丙橡胶（EPDM）防水卷材、 聚氯乙烯（PVC）防水卷材、热塑性聚烯烃（TPO）防水卷材等合成高分子防水卷材系列、改性沥青防水卷材系列、聚氨酯防水涂料、聚合物水泥（JS）防水涂料、非固化橡胶沥青防水涂料、喷涂速凝橡胶沥青防水涂料、水泥基渗透结晶型防水涂料等的主要材料性能指标，设计、施工、验收等环节的技术要点，并给出了在建筑屋面、地下室以及管廊隧道等处应用的防水层材料选用表、构造做法选用表和相关构造节点示意，供设计、施工、验收人员选用。

18CJ40-39
建筑防水系统构造（三十九）参考图集

国家建筑标准设计图集
建筑防水系统构造（三十九）
18CJ40-39

主编单位：中国建筑标准设计研究院有限公司、宏恒达防水材料有限公司
实行日期：二〇一八年十二月一日

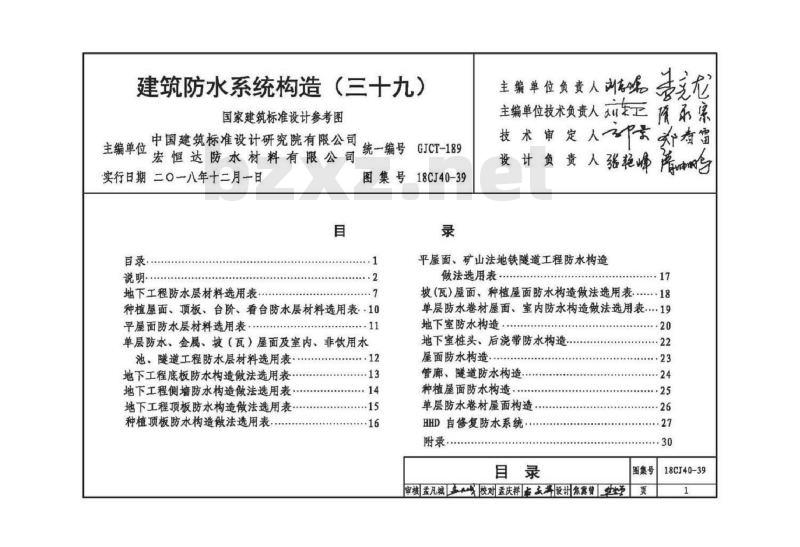

目录
说明
地下工程防水层材料选用表
平屋面、矿山法地铁隧道工程防水构造做法选用表
坡（瓦）屋面、种植屋面防水构造做法选用表
种植屋面、顶板、台阶、看台防水层材料选用表
平屋面防水层材料选用表
单层防水、金属、坡（瓦）屋面及室内、非饮用水池、隧道工程防水层材料选用表
地下工程底板防水构造做法选用表
地下工程侧壁防水构造做法选用表
地下工程顶板防水构造做法选用表
种植顶板防水构造做法选用表
单层防水卷材屋面、室内防水构造做法选用表
地下室防水构造
地下室桩头、后浇带防水构造
屋面防水构造
管廊、隧道防水构造
种植屋面防水构造
单层防水卷材屋面构造
HHD自修复防水系统
附录

1 概述
说明：
本图集主要介绍宏恒达防水材料有限公司生产的系列防水材料（“益龙”牌和“宏恒达”牌）在建筑屋面、室内、地下室，室外台阶、看台等部位和综合管廊、隧道、非饮用水池等工程领域的防水构造做法和应用技术。防水材料适用范围见表1。

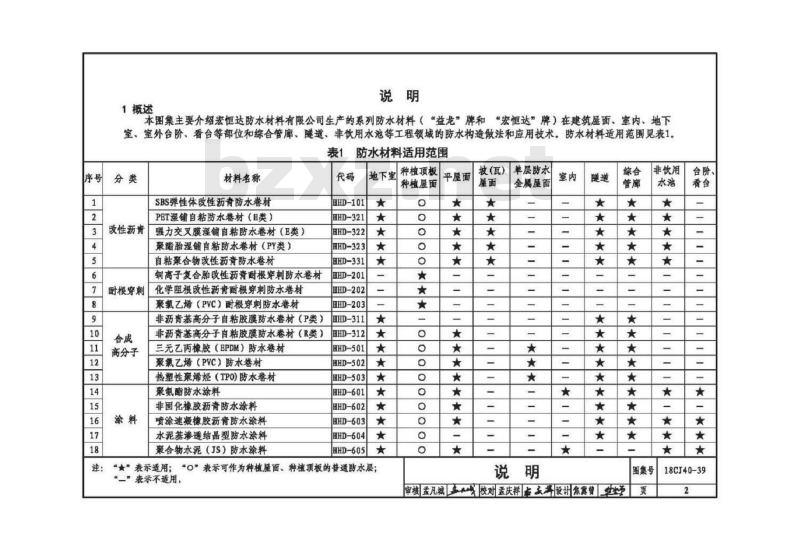

表1 防水材料适用范围

| 分类 | 材料名称 | 代码 | 地下室 | 种植顶板 | 种植屋面 |
| :--- | :--- | :--- | :---: | :---: | :---: |
| 改性沥青 | SBS弹性体改性沥青防水卷材 | HHD-101 | ★ | o | o |
| 改性沥青 | PBT湿铺自粘防水卷材（B类） | HHD-321 | ★ | o | o |
| 改性沥青 | 强力交叉膜湿自粘防水卷材（B类） | HHD-322 | ★ | o | o |
| 改性沥青 | 聚酯胎湿铺自粘防水卷材（PY类） | HHD-323 | ★ | o | o |
| 改性沥青 | 自粘聚合物改性沥青防水卷材 | HHD-331 | ★ | o | o |
| 耐根穿刺 | 聚合物复合胎改性沥青耐根穿刺防水卷材 | HD-201 | ★ | ★ | ★ |
| 耐根穿刺 | 化学阻根改性沥青耐根穿刺防水卷材 | HHD-202 | ★ | ★ | ★ |
| 耐根穿刺 | 聚氟乙烯（PVC）耐根穿刺防水卷材 | HHD-203 | ★ | ★ | ★ |
| 合成高分子 | 非沥青基高分子自粘胶膜防水卷材（P类） | HHD-311 | ★ | o | o |
| 合成高分子 | 非沥青基高分子自粘胶膜防水卷材（R类） | HHD-312 | ★ | o | o |
| 合成高分子 | 三元乙丙橡胶（EPDM）防水卷材 | HHD-501 | ★ | o | o |
| 合成高分子 | 聚氟乙烯（PVC）防水卷材 | HHD-502 | ★ | o | o |
| 合成高分子 | 热塑性聚烯烃（TPO）防水卷材 | HHD-503 | ★ | o | o |
| 涂料 | 聚氨酯防水涂料 | HHD-601 | ★ | o | o |
| 涂料 | 非固化橡胶沥青防水涂料 | HHD-602 | ★ | o | o |
| 涂料 | 喷涂速凝橡胶沥青防水涂料 | HHD-603 | ★ | o | o |
| 涂料 | 水泥基渗透结晶型防水涂料 | HHD-604 | ★ | o | o |
| 涂料 | 聚合物水泥（JS）防水涂料 | HHD-605 | ★ | o | o |

注：“★”表示适用；“o”表示可作为种植屋面、种植顶板的普通防水层。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

18CJ40-39
目录
说明
地下工程防水层材料选用表
种植屋面、顶板、台阶、看台防水层材料选用表
平屋面防水层材料选用表
单层防水、金属、坡(瓦)屋面及室内、非饮用水池、隧道工程防水层材料选用表
地下工程底板防水构造做法选用表
地下工程侧墙防水构造做法选用表
地下工程顶板防水构造做法选用表
种植顶板防水构造做法选用表
平屋面、矿山法地铁隧道工程防水构造做法选用表
坡(瓦)屋面、种植屋面防水构造做法选用表
单层防水卷材屋面、室内防水构造做法选用表
地下室防水构造
地下室桩头、后浇带防水构造
屋面防水构造
管廊、隧道防水构造
种植屋面防水构造
单层防水卷材屋面构造
HHD 自修复防水系统
附录
