18CJ40-41
建筑防水系统构造（四十一）
参考图集
中国建筑标准设计研究院

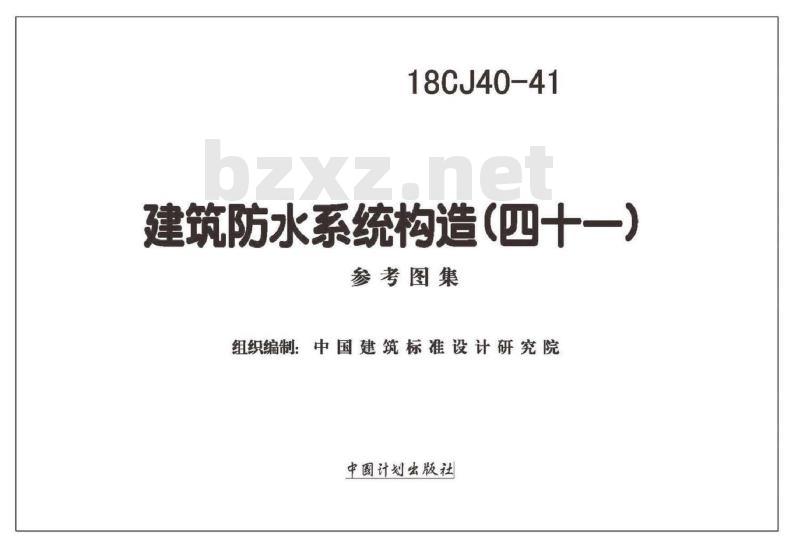

18CJ40-41
建筑防水系统构造（四十一）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

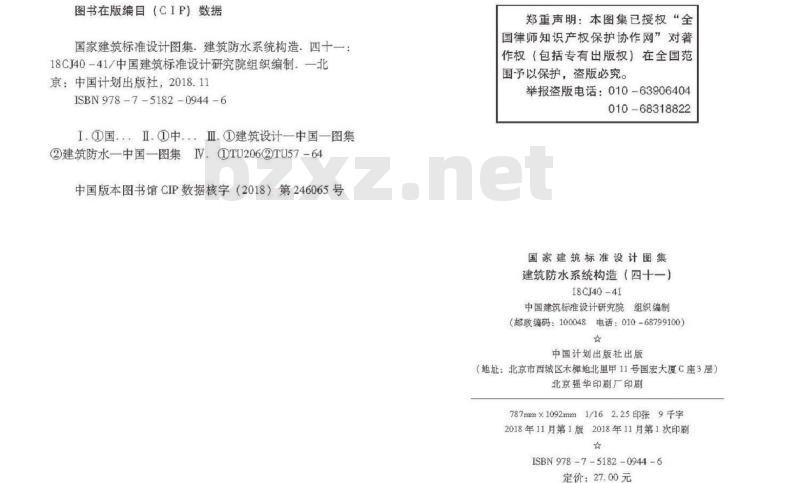

图书在版编目（CIP）数据
国家建筑标准设计图集：建筑防水系统构造：四十一：18CJ40-41/中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2018.11
ISBN978-7-5182-0944-6
I.①国.·Ⅱ.①中...Ⅲ.①建筑设计一中国一图集②建筑防水一中国一图集IV.①TU2062TU57-64中国版本图书馆CIP数据核字（2018）第246065号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
建筑防水系统构造（四十一）
18CJ40-41
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木地北里甲11号国宏大厦C座3层）北京强华印刷广印刷
787mm×1092mm1/162.25印张9千宇2018年11月第1版2018年11月第1次印刷★
ISBN978-7-5182-0944-6
定价：27.00元

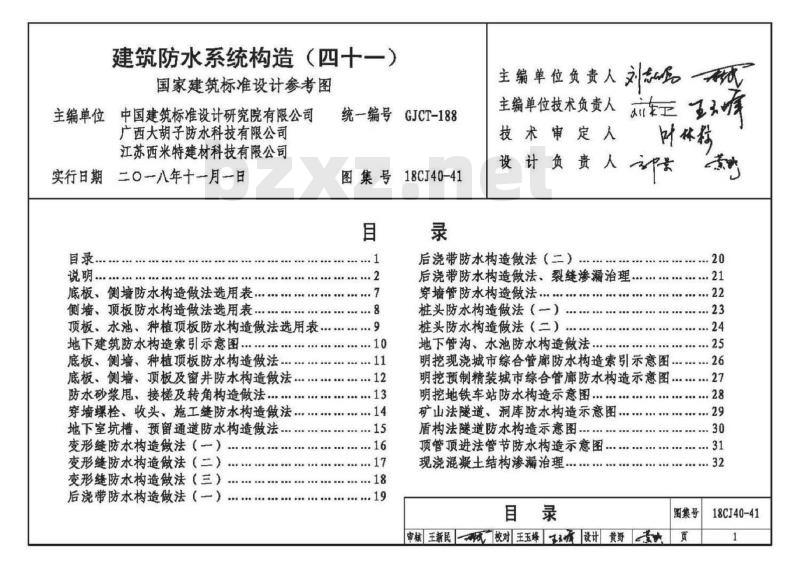

建筑防水系统构造（四十一）
国家建筑标准设计参考图
主编单位中国建筑标准设计研究院有限公司广西大胡子防水科技有限公司
江苏西米特建材科技有限公司
实行日期
二0一八年十一月一日
底板、侧墙防水构造做法选用表侧墙、顶板防水构造做法选用表顶板、水池、种植顶板防水构造做法选用表地下建筑防水构造索引示意图
底板、侧墙、种植顶板防水构造做法底板、侧墙、顶板及窗井防水构造做法防水砂浆甩、接槎及转角构造做法穿墙螺栓、收头、施工缝防水构造做法地下室坑槽、预留通道防水构造做法变形缝防水构造做法（一）
变形缝防水构造做法（二）
变形缝防水构造做法（三）
后浇带防水构造做法（一）
统一编号
GJCT-188
图集号
18CJ40-41
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
后浇带防水构造做法（二）
叶林粒
后浇带防水构造做法裂缝渗漏治理.穿墙管防水构造做法
柱头防水构造做法（一）
桩头防水构造做法（二）
地下管沟、水池防水构造做法
明挖现浇城市综合管廊防水构造索引示意图..21
养容容 电品电品：27
明挖预制精装城市综合管廊防水构造示意图明挖地铁车站防水构造示意图
矿山法隧道、洞库防水构造示意图盾构法隧道防水构造示意图
顶管顶进法管节防水构造示意图现浇混凝土结构渗漏治理.
审核王新民潮成校对王玉烽王设计黄野达28
图集号
18C40-41

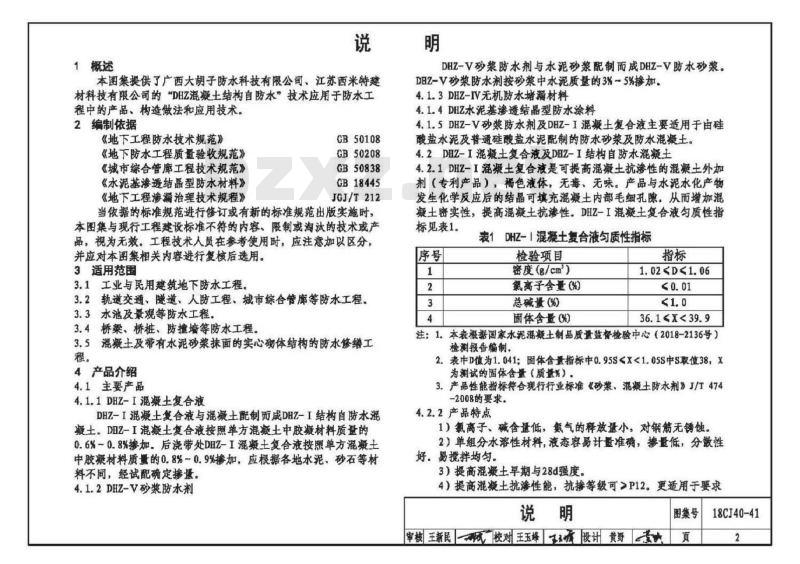

1概述
DHZ-V砂浆防水剂与水泥砂浆配制而成DHZ-V防水砂浆。本图集提供了广西大胡子防水科技有限公司、江苏西米特建材科技有限公司的“DHZ混凝土结构自防水”技术应用于防水工程中的产品、构造做法和应用技术。2编制依据
《地下工程防水技术规范》
《地下防水工程质量验收规范》《城市综合管廊工程技术规范》《水泥基渗透结晶型防水材料》《地下工程渗温治理技术规程》GB50108
GB50208
CB50838
GB18445
JGJ/T212
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术成产品，视为无效。工程技术人员在参考便用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1工业与民用建筑地下防水工程。3.2轨道交通、隧道，人防工程，城市综合管廊等防水工程。3.3水池及景观等防水工程，
3.4桥梁、桥桩、防撞培等防水工程。3.5混凝土及带有水泥砂浆抹面的实心砌体结构的防水修维工程。
4产品介绍
4.1主要产品
4.1.1DHZ-I混凝土复合液
DHZ-I混凝土复合液与混凝土配制而成DHZ-I结构自防水混凝土。DEZ-I混凝土复合液按照单方混凝土中胶凝材料质量的0.6%~0.8%掺加.后浇带处DHZ-I混土复合液按照单方混凝土中胶凝材料质量的0.8%~0.9%掺加：应根据各地水泥、砂石等材料不同，经试配确定掺量。
4.1.2DHZ-V砂浆防水剂
DZ-V砂浆防水剂按砂浆中水泥质透的3%5%掺加。4.1.3DHZ-IV无机防水堵漏材料
4.1.4DHZ水泥基渗透结晶型防水涂料4.1.5DHZ-V砂浆防水剂及DHZ-I混凝土复合液主要适用于由硅酸盐水泥及普通硅酸盐水泥配制的防水砂浆及防水混凝土。4.2DHZ-I混凝土复合液及DHZ-I结构自防水混凝土4.2.1DHZ-I混澡土复合液是可提商混凝土抗渗性的混凝土外加剂（专利产品），褐色液体，无毒、无味。产品与水泥水化产物发生化学反应后的结晶可填充混凝土内部毛细孔陈，从而增加溉凝土密实性，提高混凝土抗渗性DHZ-I混凝土复合液匀质性指标见表1。
表1DHZ-1混爱土复合液匀质性指标检验项目
密度（g/cm）
氟离子含量（%）
总碱量(%)
固体含量（%）
1,02≤D<1.06
36.1bZxz.net
注：1.本表根据国家水泥港凝土制品质量蓝督检验中心（2018-2136号）检测报告编制，
2.表中D值为1.041：固体含量指标中0.95S3.产品性能指标符合现行行业标准《砂浆、混凝土防水剂》J/T474-2008的要求，
4.2.2产品特点
1）氯离子、碱含量低，氮气的释放量小，对钢筋无锈蚀。2）单组分水溶性材料，液态容易计量准确，掺量低，分散性好，易搅拌均匀。
3）提高混凝土早期与28d强度。4）提高混凝土抗渗性能，抗掺等级可>P12。更适用于要求说明
图集号
审核王新民一校对王玉峰王设计黄野★页18CJ40-41
抗渗等级高的防水工程。
5抗冻性好。
6）和易性好，在水胶比较小情况下（0.4左右），可使混凝土出机切落度达到180mm以上，满足施工泵送要求，降低单位用水量，改善保水粘聚性。混凝土在运输过程中不易泌水，不产生离析：可根据施工要求调节凝结时间，可适应夏季气温高、运输距离长、大体积混凝土说筑时的缓凝要求。7）环保材料：符合《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T17219对饮用水输配水设备的要求。4.2.3掺加DHZ-I混凝土复合液的受检混凝土主要性能指标参见表2。
4.3DHZ-V砂浆防水剂及DHZ-V防水砂浆4.3.1DHZ-V砂浆防水剂是以无机铝盘为主体的多种无机盐类复合制成的褐色浴液，掺入水泥砂浆中，可配制成具有防渗、防漏、防潮功能的防水砂浆。DZ-V砂浆防水剂勺质性指标见表3。4.3.2产品特点
1）单组分水溶性材料，掺量低、分散性好。2）适应性好。
3）抗渗性好。可提高防水砂浆抗渗性能。4）环保材料。符合《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T17219对饮用水输配水设备的要求。4.3.3掺加DHZ-V防水剂的受检砂浆主要性能指标见表4.DHZ-V防水砂浆主要性能指标见表5。DHZ-V防水砂浆长期性能和耐久性能指标见表6。
4.4DHZ-IV无机防水堵漏材料
4.4.1DHZ-IV无机防水堵漏材料为灰白色粉末用水调和，凝结时间可调。可在高水压下堵漏。施工时制成比孔润直径略大一点的纺锤状团块，迅速塞进修水的孔润中，用工具挤紧压实，即可正水堵漏
4.4.2DHZ-IV无机防水堵漏材料的性能指标符合现行国家标准《无机防水堵漏材料》GB23440的要求。表2掺加DHZ-|混凝土复合液的受检混凝土主要性能指标序号
检验项目
安定性
泌水率比(%)
凝结时间差(min)>初凝
抗压强度比（%）
渗透商度比（%）
吸水达比（48h）（%）
收缩率比（28d）（%
抗冻试验
强度损失率（%)<
质重损失率（%）<
技术要求
检测结果
注：1.本表根据国家水泥混聚土制品质量监督检验中心（2018-2136号、2018-2249号）检测报告编制，
2.产品性能指标符合现行行业标准砂浆，混凝土防水剂》JC/T474-2008的要求，
表3DHZ-V砂浆防水剂匀质性指标序号
检验项目
密度（g/cm）
氟离子含量（%）
总碱量(%)
固体含量（%）
1.3538注：1.本表根据国家水泥混凝土制品质量监督检验中心（2018-2137号）检测报告编制
2.表中D值为1.380g/ml：固体含量指标中0.95S审核王新民一成校对王玉烽王设计黄野老大图集号
18CI40-41
表4掺加DHZ-V防水剂的受检砂浆主要性能指标检验项目
安定性
凝结时间
抗压强度比（%）>
初凝(min)>
终凝(h)
透水压力比（%）>
吸水量比（48h）（%）<
收缩率比（28d）（%）
技术要求
检测结果
1本表报据国家水泥混凝土制吊质量监督检验中心（2018-2137号）检测报告编制。
2.产吊符合现行行业标准《砂浆，混凝土防水剂》JC/T474-2008的要求。
表5DHZ-V防水砂浆主要性能指标序号
检验项目
粘结强度（MPa）
抗渗性（MPa）
吸水率(%）
耐碱性
冻融循环（次）
技术要求
检测结果
1.6MPa未透水
10%Na0H溶液浸泡14d无变化
1.本表根据国家水泥混土制吊质量监餐检验中心（2018-2135号）检测报告编制
2.产品符合现行国家标准《地下工程防水技术规范》GB50108-2008的要求。
4.5DHZ水泥基渗透结晶型防水涂料4.5.1DHZ水泥基渗透结晶型防水涂料是由硅酸盐水泥、石英砂和多种活性化学成分配制而成的粉状材料。与水拌合后的浆料可涂刷或喷涂在水泥砂浆或混凝土表面，未加水的干料可采用干撒方式压入未完全疑固的水泥砂浆或混凝土表面。表6DHZ-V防水砂浆长期性能和耐久性能指标检验项目
抗冻性
强度损失率（%)，<
质量损失率（%)，<
技术要求检测结果
注：1.本表根据国家水泥混聚土制品质量监督检验中心（2018-2135号）检测报告编制
2.产品符合现行国家标准《预拌砂浆》GB/T25181-2010的要求。4.5.2产品特点
1）可在水面或背水面施工，
2）可在潮潭基层上施工
3）环保材料，可用于饮用水池等工程。4）在进行回填土、绑扎钢筋等作业时无须做特别保护。4.5.3DEZ水泥基渗透结晶型防水涂料主要性能符合现行国家标准《水泥基渗透结晶型防水材料》GB18445的要求，4.6DHZ混凝土结构自防水技术体系是由DHZ-I结构自防水混凝土作为主体结构，DHZ-V防水砂浆作为外设防水层，柔性密封材料用于细部构造而组成的混凝土结构自防水技术体系
4.6.1技术特点
1）提高地下防水体系的可靠性和耐久性。采用该技术，可在提高混凝土密实性基础上强化混凝土结构自防水，2）DHZ-V防水砂浆作为防水层可省去找平层及保护层·并可弱化防水施工对防水基层含水率的要求。3）绿色环保。产品在使用过程中不产生有害气体和废奔物，对环境、土壤均无污染。
4）有完善的防水混凝土、防水砂浆的生产，施工、维护等服务体系作为质量保证。
5施工及质量控制
5.1施工前提供的技术文件
5.1.1产品说明书、合格证。
审核王新民校对王玉烽王孩设计黄野专★图集号
18CI40-41
5.1.2DHZ-V砂浆防水剂和DHZ-I混凝土复合液产品检验报告。5.1.3DHZ混凝土结构自防水技术施工交底书，5.2DEZ-V防水砂浆及DHZ-I结构自防水混凝土的配制与施工遵循“配比准确，搅拌均匀，振搞密实，养护到位”的原则。5.3DHZ-I结构自防水混凝土
5.3.1前期准备及注意事项
1）应通过试配确定配合比。
2）DHZ-I结构自防水混凝土的原材料、凝结时间、稠度应满足设计配合比的要求。
3）DHZ-I结构自防水混凝土结构的底板及侧增厚度应>250mm
5.3.2施工过程控制
1）钢筋绑扎时，混录土垫块厚度应>50mm，严禁底板竖向钢筋、马凳等金属物触到底板底部；除对拉螺栓外，严禁钢筋贯穿底板及例墙（包括钢筋支荐、钢筋、绑扎丝等）：绑扎丝向背水面，
2）混凝土瓷筑前，应仔细检查垃圾清理状况、垫块是否符合要求及确认无贯穿钢筋等。混暴土到达现场后，对混凝土的期落度进行检查。混凝土入模落度，底板应控制在160土20mm，侧墙应控制在180土20mm，离析混凝土严使用。达不到要求的混凝土不应浇筑施工，
3施工时，如落度不能满足施工要求，应添加DHZ-I混凝土复合液进行二次搅拌再进行浇筑，严蔡二次加水。4混凝土携时应做到快插慢拔，尽量让混凝土中所含的气体排尽，振擦间距宜为500mm，不应漏搬或过振，5）如果底板面积过大，需用两台混土泵送车输送时，应从每块底板中间往两边浇筑。
6）大体积混凝土应分层浇筑，每层浇筑高度宜<500mm。7）混凝土入模温度应>5，且应<35C.不能达到温度要求时，应来取相应的指施。
5.3.3混凝土养护
1）底板混凝土终凝后应立即浇水、覆盖游膜进行养护。2）侧墙混凝土况筑完毕后24h内严蔡拆模，应在24~72h之间先松动对拉螺栓的螺母，从侧增顶部保湿保养24h后再拆除模板。拆模后立即养护。
3）养护时间应>14d。
5.3.4薄弱环节
1）拆除穿培螺栓后遗留的凹洞应用DHZ-V防水砂浆填平。2）在回填土之前应检查创墙是否有<0.2mm轻微裂，如有应先用水润湿裂缝处，再涂刷>200mm、宽>1.0mm厚DHZ水泥基渗透结晶型防水涂料，处理完毕后再回填。5.4DHZ-V防水砂浆防水层
5.4.1DHZ-V砂浆防水层应与DHZ-I结构自防水混凝土主体结构粘结牢固，无空鼓。除特殊节点外，不应在DHZ-I结构自防水混凝土与DHZ-V防水砂浆之间设置柔性防水层或普通水泥砂浆层。5.4.2DHZ-V砂浆防水层厚度为18-20mm。顶板底部抹防水砂浆时，加设内衬耐碱玻纤网格布，厚度宜为15mm。5.4.3DHZ-V砂浆防水层应分层铺抹或喷射，每层厚度宜为10mm。
铺抹后应压实、抹平，最后一层表面应提浆压光，各层之间应紧密结合。
5.4.4DHZ-V砂浆防水层不得在雨天，五级及以上大风中施工。冬施时，气温应>5℃，夏季不宜在30C以上或烈日照射下施工，5.4.5DHZ-V防水砂浆拌合后应在初凝前用完，施工中不应加水，5.4.6施工缝应留置为阶梯坡形槎，接槎宽度>150mm，并距阴阳角或管线>250mm。上下两层防水砂浆的施工缝应错开>1.5ml，接槎应依层次序操作，层层搭接紧密。5.4.7DHZ-V防水砂浆终凝后，应及时进行养护，养护温度宜>5C，养护时间宜>14d，养护期间应保持砂浆表面湿润说明
图集号
审核王新民校对王玉烽工设计黄野老大页18CI40-41
5.5工程验收除应符合现行国家标准《地下防水工程质量验收规范》GB50208的要求外，DHZ-I结构自防水混凝土及DHZ-V砂浆防水层还应符合现行国家标准《混豪土结构工程施工质量验收规苑》GB50204及《建筑装饰装修工程质量验收规范》GB50210中的相关要求。
6防水标准
6.1DHZ-I结构自防水混凝土与DHZ-V防水砂浆复合使用可满足“不允许渗水，结构表面无握溃”的防水标准。6.2采用DHZ-I结构自防水混凝土，可满足“不充许漏水，结构表面可有少量湿资；工业与民用建筑：总湿面积<总防水面积的1/1000；任意100㎡防水面积上的溃不超过2处，单个溃的最大面积<0.1m：其他地下工程：总湿渍面积应<总防水面积的2/1000；任意100m防水面积上的湿演不超过3处，单个湿溃的最大面积<0.2m：其中，隧道工程还要求平均渗水量<0.05L（m·d），任意100m防水面积上的渗水量<0.15L（㎡d）”的防水标准7其他
7.1本图集主要提供广西大胡子防水科技有限公司、江苏西米特建材科技有限公司的“DHZ混凝土结构自防水技术”系列产品在建筑不同部位应用的防水构造，其他相关建筑构造见相关国家标准图集。
7.2本图集尺寸单位除特别注明外均为旁米（mm）。7.3本图集是以广西大胡子防水科技有限公司，江苏西米特建材料技有限公司的“DHZ混凝土结构自防水”的技术资料为依据编制，有关技术间题由两公司负贵解释。7.4未尽事宜，按国家现行标准规范执行7.5为了查看方便，本图集采用：ZZZ表示DHZ-I结构自防水混凝土表示DHZ-V防水砂浆防水层.
A表示DHZ-IV无机防水堵材料
表示DHZ水泥基渗透结晶型防水涂料7.6图集的家引方法：
节点编号
18CJ40-41
图集号
7.7本图集构造图中所步及的防水层，均采用蓝色表示。说明
图集号
审核王新民一校对王玉峰王设计黄野老达质
18CJ40-41
底板1
底板2
底板3
迎水面
(DHZ-I与
DHZ-V复合）
迎水面
迎水面
（既有建筑
渗漏维修）
构造做法
底板、侧墙防水构造做法选用表编号
DEZ-I结构自防水混凝土底板
20厚DHZ-V砂浆防水层
3.>100厚C15混土垫层随浇随抹
地基土
DHZ-I结构自防水混凝土底板
2.>100厚C15混凝土垫层
3.地基土
1.面层（见具体设计）
2.20厚DHZ-V砂浆防水层
3．基层处理
4.防水混凝土底板
注：当地下室无保温要求时，保温层取消。侧墙1
迎水面
（DHZ-I与
DHZ-V复合）
侧墙2
侧墙3
迎水面
迎水面
（既有建筑
渗漏维修）
构造做法
1.回填土分层夯实
2.保温层（见具体工程设计）
3.20厚DHZ-V砂浆防水层
4.DHZ-I结构自防水混凝土侧墙
1．回填土分层夯实
2.保温层（见具体工程设计）
3.DHZ-I结构自防水混凝土侧墙
1.防水混凝土侧墙
2.基层处理
320厚DHZ-V砂浆防水层
4.面层（见具体设计）
底板、侧墙防水构造做法选用表审核王新民校对王玉峰王设计黄野专大图集号
18CI40-41
侧墙4
侧墙5
预板1
迎水面
(DEZ-I与
DHZ-V复合）
迎水面
迎水面
（有保温、DHZ-I
与DHZ-V复合）
构造做法
侧墙、顶板防水构造做法选用表编号
1.砖胎模（材料、厚度见具体
工程设计）
20厚DHZ-V砂浆防水层
3.DHZ-I结构自防水混凝土侧墙
1.砖胎模（材料、厚度见具体
工程设计）
2.DHZ-I结构自防水混凝土侧墙
土或面层
细石混凝土保护层（见具体工程设计）找平层及找坡层（见具体工程设计）保温层（见具体工程设计）
20厚DHZ-V砂浆防水层
DHZ-I结构自防水混凝土顶板
随捣随抹
顶板2
顶板3
顶板4
迎水面
（有保温）
迎水面
（无保温、DHZ-I
与DHZ-V复合）
迎水面
（无保温）
构造做法
履土或面层（见具体工程设计）细石混凝土保护层（见具体工程设计）找平层及找坡层（见具体工程设计）保温层（见具体工程设计）
DHZ-I结构自防水混凝土顶板
覆土或面层（见具体工程设计）20厚DHZ-V砂浆防水层
DEZ-I结构自防水混凝土顶板
覆土或面层（见具体工程设计）DHZ-I结构自防水混凝土顶板
侧墙、顶板防水构造做法选用表审核王新民一城校对王玉峰王设计黄野老大图集号
18CI40-41
顶板5
水池1
水池2
迎水面
（既有建筑
渗漏维修）
迎水面
水池底板及池壁
迎水面
水池底板及池壁
顶板、水池、种植顶板防水构造做法选用表构造做法
顶板上部构造做法
防水混凝土顶板
基层处理
15厚DHZ-V砂浆防水层
（内衬厨碱玻纤网格布）
面层（见具体设计）
1.面层及粘结层（见具体工程设计）2.DHZ-I结构自防水混凝士
水池底板及池壁
面层及粘结层（见具体工程设计）1.
2.20厚DHZ-V砂浆防水层
3.防水混凝土水池底板及池壁
种顶1
种顶2
迎水面
（有保温、DHZ-I
与DHZ-V复合）
迎水面
（无保温、DHZ-I
与DHZ-V复合）
构造做法
种植土及种植构造层
50~70厚C20细石混凝土保护层
隔离层
耐根穿刺卷材防水层
找坡层及找平层（见具体工程设计）6.
保温层（材料、厚度见具体工程）7.
20厚DHZ-V砂浆防水层
DHZ-I结构自防水混凝土顶板
随捣随抹
种植土及种植构造层
50~70厚C20细石混凝土保护层
隔离层
耐根穿刺卷材防水层
找坡层及找平层（见具体工程设计）5
20厚DHZ-V砂浆防水层
DHZ-I结构自防水混凝土顶板
随揭随抹
顶板、水池、种植顶板防水构造做法选用表审核王新民一校对王玉峰设计黄野老大图集号
18CJ40-41
