18CJ40-40 建筑防水系统构造（四十）

本图集是根据国控基业（北京）科技有限公司生产的F-511A防水砂浆、F-511A防水素浆、F-511B密实型防水混凝土等产品，编制的应用于工业与民用建筑地下防水工程；防护工程、桥梁、隧道、高铁、水工建筑、轨道交通、城市综合管廊、水池、景观等防水工程；混凝土及带水泥砂浆抹面的实心砌体结构的防水修缮等方面的构造参考图集。

18CJ40-40 建筑防水系统构造（四十）参考图集

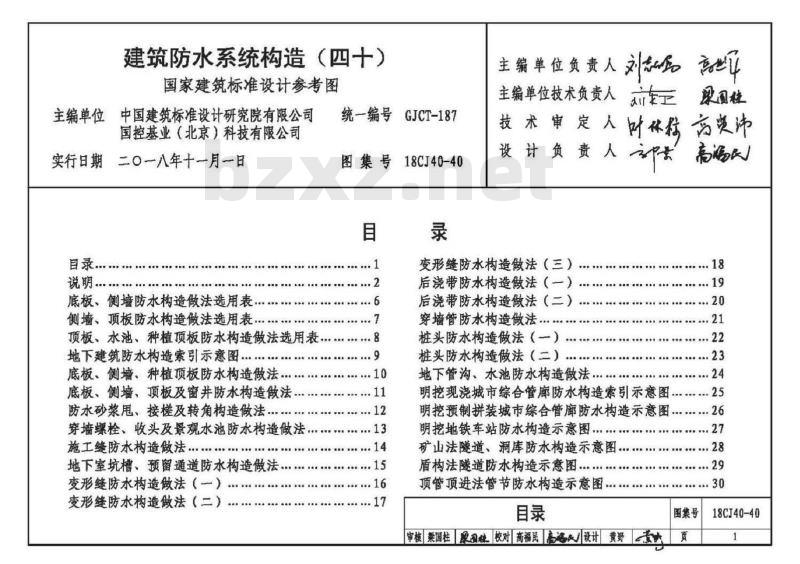

目录
说明
底板、侧墙防水构造做法选用表
侧墙、顶板防水构造做法选用表
顶板、水池、种植顶板防水构造做法选用表
地下建筑防水构造索引示意图
底板、侧墙、种植顶板防水构造做法
底板、侧墙、顶板及窗防水构造做法
防水砂浆甩接槎及转角构造做法
穿墙螺栓、收头及景观水池防水构造做法
施工缝防水构造做法
地下室坑槽、预留通道防水构造做法
变形缝防水构造做法（一）
变形缝防水构造做法（二）
变形缝防水构造做法（三）
后浇带防水构造做法（一）
后浇带防水构造做法（二）
穿墙管防水构造做法
桩头防水构造做法（一）
桩头防水构造做法（二）
地下管沟、水池防水构造做法
明挖现浇城市综合管廊防水构造示意图
明挖预制拼装城市综合管廊防水构造示意图
明挖地铁车站防水构造示意图
矿山法隧道、洞库防水构造示意图
盾构法隧道防水构造示意图
顶管顶进法管节防水构造示意图

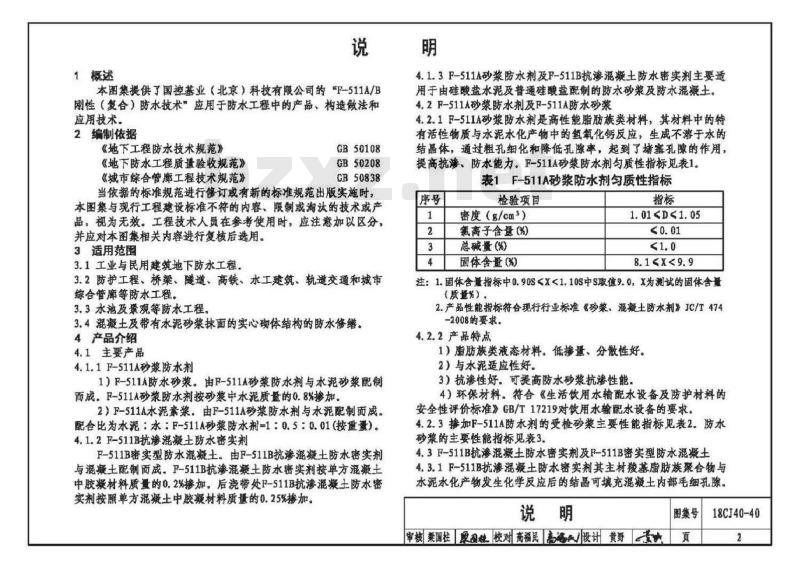

1 概述
本图集提供了国控基业（北京）科技有限公司的“F-511A/B刚性（复合）防水技术”应用于防水工程中的产品、构造做法和应用技术。

2 编制依据
《地下工程防水技术规范》
《地下防水工程质量验收规苑》
《城市综合管廊工程技术规范》GB50108
GB50208
GB50838
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

3 适用范围
3.1 工业与民用建筑地下防水工程
3.2 防护工程、桥梁、隧道、高铁、水工建筑、轨道交通和城市综合管廊等防水工程
3.3 水池及景观等防水工程
3.4 混凝土及带有水泥砂浆抹面的实心体结构的防水修补

4 产品介绍
4.1 主要产品
4.1.1 F-511A 砂浆防水剂
1）F-511A防水砂浆：由F-511A砂浆防水剂与水泥砂浆配制而成，F-511A砂浆防水剂按砂浆中水泥质量的0.8%掺加。
2）F-511A水泥浆：由F-511A砂浆防水剂与水泥配制而成。配合比为水泥：水：F-511A砂浆防水剂 = 1：0.5：0.01（按重量）。

4.1.2 F-511B 抗渗混凝土防水密实剂
F-511B密实型防水混凝土：由F-511B抗渗混凝土防水密实剂与混凝土配制而成。F-511B抗渗混凝土防水密实剂按单方混凝土中胶凝材料质量的0.2%掺加，后浇带处F-511B抗渗混凝土防水密实剂按照单方混凝土
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

18CJ40-40
目录
说明
底板、侧墙防水构造做法选用表
侧墙、顶板防水构造做法选用表
顶板、水池、种植顶板防水构造做法选用表
地下建筑防水构造索引示意图
底板、侧墙、种植顶板防水构造做法
底板、侧墙、顶板及窗井防水构造做法
防水砂浆甩、接槎及转角构造做法
穿墙螺栓、收头及景观水池防水构造做法
施工缝防水构造做法
地下室坑槽、预留通道防水构造做法
变形缝防水构造做法(一)
变形缝防水构造做法(二)
变形缝防水构造做法(三)
后浇带防水构造做法(一)
后浇带防水构造做法(二)
穿墙管防水构造做法
桩头防水构造做法(一)
桩头防水构造做法(二)
地下管沟、水池防水构造做法
明挖现浇城市综合管廊防水构造索引示意图
明挖预制拼装城市综合管廊防水构造示意图
明挖地铁车站防水构造示意图
矿山法隧道、洞库防水构造示意图
盾构法隧道防水构造示意图
顶管顶进法管节防水构造示意图
