18CJ60-2 纤维增强水泥挤出成型中空墙板建筑构造—恒通墙板

本图集是以北京恒通创新赛木科技股份有限公司的纤维增强水泥挤出成型中空墙板(恒通墙板)在民用与一般工业建筑的外围护系统和内隔墙系统中的应用技术为依据编制的国家建筑标准设计参考图集。 图集内容主要包括：说明、幕墙系统—横装板索引图、竖装板索引图、框架示意图、横装板标准节点、竖装板标准节点、横装板门窗洞口节点、横装板女儿墙、勒脚节点、横装板转角节点、横装板伸缩缝、防雷节点、竖装遮阳板节点；外围护墙体系统—索引图、系统布置图、顶底、接板及门窗洞口节点、层间、转角节点、边部、板交接节点、转角柱交接节点；内隔墙系统—索引图、系统布置图、连接节点、顶底固定节点、双层板节点、边部、门窗洞口节点、吊挂节点；配件图等。 本图集适用于抗震设防烈度不大于8度地区在正常使用和维护条件下的新建、改建和扩建的民用与一般工业建筑的外围护系统和内隔墙系统，供建筑设计、建筑装饰设计、工程施工和质量检查人员使用。

18CJ60-2 纤维增强水泥挤出成型中空墙板建筑构造——恒通墙板参考图集

编制单位：中国建筑标准设计研究院有限公司
日期：2018年7月1日

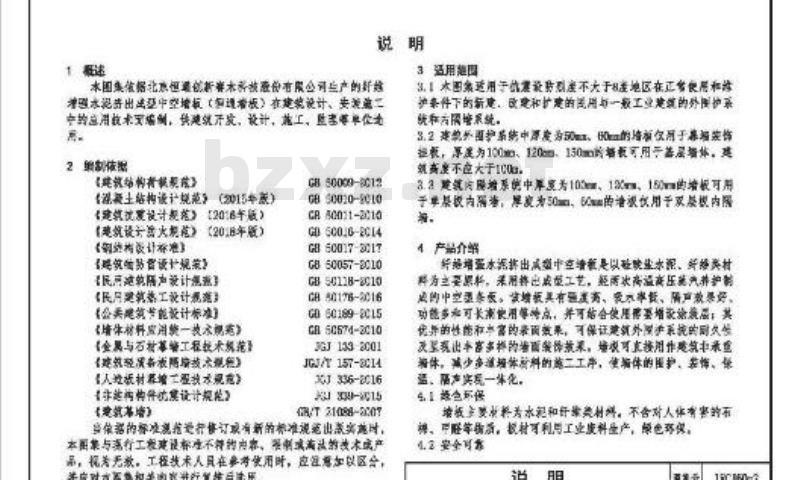

说明

1. 本图集基于北京恒通创新技术股份有限公司生产的纤维增强水泥挤出成型中空墙板在建筑设计、安装施工中的技术应用，供建筑开发、设计、施工、监理等单位设计依据。

2. 规范性引用文件：
- GB 50098-2012
- GB 50010-2010
- GB 50011-2010
- GB 50016-2014
- GB 50017-2017
- GB 50057-2010
- GB 50118-2010
- GB 50178-2016
- GB 50189-2015
- GB 50674-2010
- JGJ 133-2011
- JGJ/T 157-2014
- JGJ 133-2016
- JGJ 139-2015
- JGJ/T 210-2017

在修订原有标准规范并实施时，本图集与现行工程建设标准不符的内标、限制条件及术语，请根据实际情况进行复核选用。

3. 适用范围
3.1 本图集用于地震烈度不大于8度的地区，在新建、改建和扩建的民用与工业建筑的外围护系统和围护系统。
3.2 建筑外围护系统中，厚度为50mm、60mm的墙板可用于幕墙装饰；厚度为100mm、120mm、150mm的墙板可用于楼层主体；建筑高度不大于1000m。
3.3 建筑内部分隔系统的厚度为100mm、130mm、150mm的墙板可用于单层建筑；厚度为50mm、60mm的墙板仅用于双层模内。

4. 产品概述
纤维增强水泥挤出成型中空墙板是以水泥、纤维材料为主要材料，采用挤出成型工艺，经高温高压蒸汽养护制成的中空砌筑材料。该类墙板具有强度高、免维护、隔声效果好、功能多样、可长期使用等特点，并可结合合理设计实现多样化的建筑效果。其优异的性能和定制化的特点，可保证建筑外围护系统的抗震稳定性及实现多样的建筑效果，墙体可直接用作非承重结构，减少多道装饰材料的施工工作量，使建筑的保温、防火、耐温、隔声实现一体化。

4.1 环保与安全：墙板要求使用环保、无毒、无害的材料，可利用工业废渣、工业副产品等，绿色环保。
4.2 安全与质量：采用高温高压生产工艺，强度高、脱水率低、尺寸稳定性好，防火性能优异。

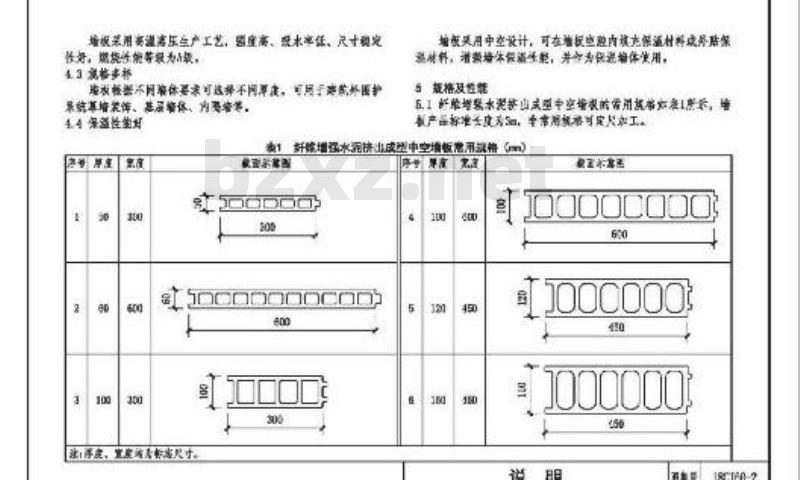

5. 规格与性能
产品可根据不同需求进行定制，包括外围护系统的保温、防火、隔声等要求。常用规格可定尺加工。

6. 设计特点
采用中空设计，可在空腔内填充保温材料，提高建筑保温性能。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

18CJ60-2
目录
