18CJ40-33 建筑防水系统构造(三十三)

本图集是以湖北宇虹防水科技有限公司的防水产品在建筑地下室、屋面及室内防水工程中的应用技术为依据编制的国家建筑标准设计参考图。图集包括：说明、防水层材料选用表、防水构造做法选用表、节点详图等，图集还提供了地铁隧道、城市综合管廊、非饮用水池等防水构造，供设计人员设计选用。图集适用于一般工业与民用建筑的地下室、屋面、室内防水、地铁隧道及城市综合管廊、非饮用水池等的防水设计与施工。

18CJ40-33 建筑防水系统构造（三十三）参考图集

组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社

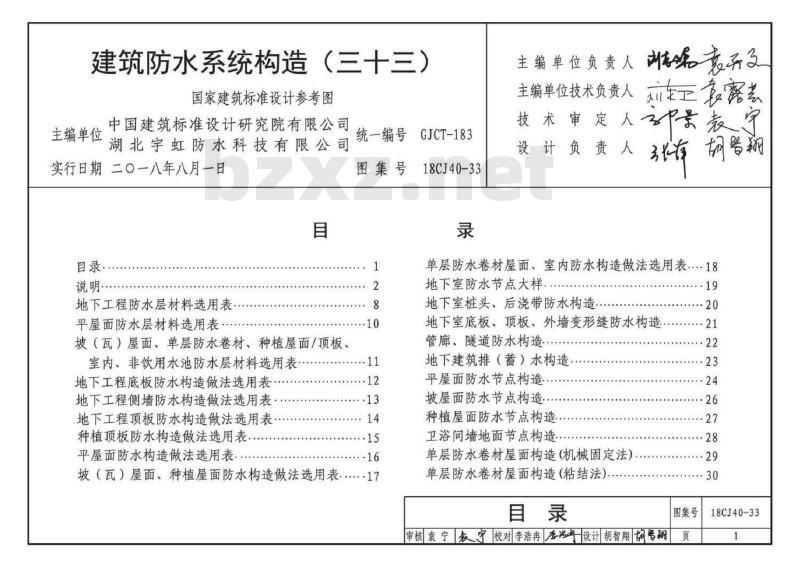

目录
1. 说明
2. 编制依据
3. 适用范围
4. 图集内容
5. 材料介绍

本图集包含以下内容：
- 材料选用表：地下工程防水层、平屋面防水层、坡（瓦）屋面、单层防水卷材、种植屋面/顶板室内、非饮用水池防水层材料选用表。
- 构造做法选用表：地下工程底板、侧墙、顶板防水构造做法；种植顶板防水构造做法；平屋面、坡（瓦）屋面、种植屋面防水构造做法；单层防水卷材屋面及室内防水构造做法。
- 防水节点构造：地下室防水节点大样（桩头、后浇带、底板、顶板、外墙变形缝）；管廊、隧道防水构造；地下建筑排（蓄）水构造；平屋面、坡屋面、种植屋面防水节点构造；卫浴间墙地面节点构造。

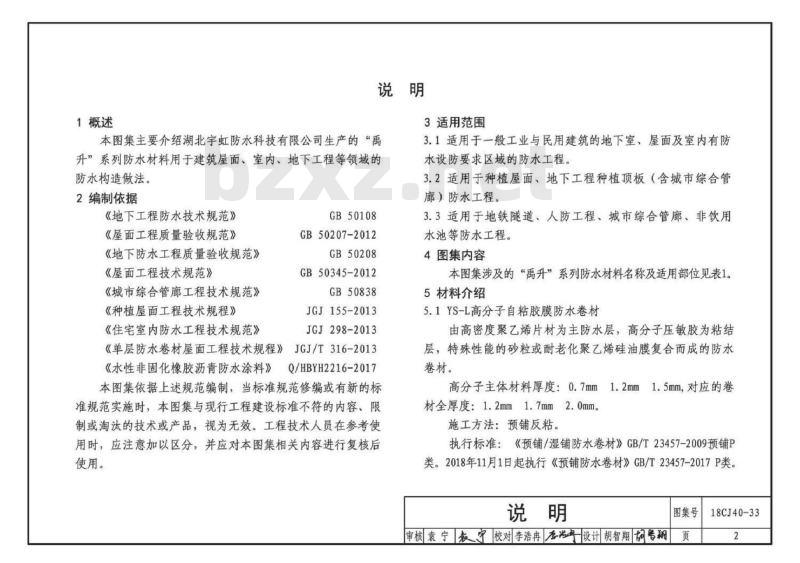

1 概述
本图集主要介绍湖北宇虹防水科技有限公司生产的“禹升”系列防水材料用于建筑屋面、室内、地下工程等领域的防水构造做法。

2 编制依据
本图集依据以下标准规范编制：
- 《地下工程防水技术规范》GB50207-2012
- 《屋面工程质量验收规范》GB50345-2012
- 《地下防水工程质量验收规范》GB50208
- 《屋面工程技术规范》GB50108
- 《城市综合管廊工程技术规范》GB50838
- 《种植屋面工程技术规程》JGJ155-2013
- 《住宅室内防水工程技术规范》JGJ298-2013
- 《单层防水卷材屋面工程技术规程》JGJ/T316-2013
- 《水性非固化橡胶沥青防水涂料》Q/HBYH2216-2017
当标准规范修编或有新的标准规范实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。

3 适用范围
3.1 适用于一般工业与民用建筑的地下室、屋面及室内有防水设防要求区域的防水工程。
3.2 适用于种植屋面、地下工程种植顶板（含城市综合管廊）防水工程。
3.3 适用于地铁隧道、人防工程、城市综合管廊、非饮用水池等防水工程。

4 图集内容
本图集涉及的“禹升”系列防水材料名称及适用部位见表1。

5 材料介绍
5.1 YS-L高分子自粘胶膜防水卷材
由高密度聚乙烯片材为主防水层，高分子压敏胶为粘结层，特殊性能的砂粒或耐老化聚乙烯硅油膜复合而成。
- 高分子主体材料厚度：0.7mm、1.2mm、1.5mm
- 对应的卷材全厚度：1.2mm、1.7mm、2.0mm
- 施工方法：预铺反粘
- 执行标准：《预铺/湿铺防水卷材》GB/T23457-2009 预铺P类
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

18CJ40-33
目录
说明
地下工程防水层材料选用表
平屋面防水层材料选用表
坡(瓦)屋面、单层防水卷材、种植屋面/顶板、室内、非饮用水池防水层材料选用表
地下工程底板防水构造做法选用表
地下工程侧墙防水构造做法选用表
地下工程顶板防水构造做法选用表
种植顶板防水构造做法选用表
平屋面防水构造做法选用表
坡(瓦)屋面、种植屋面防水构造做法选用表
单层防水卷材屋面、室内防水构造做法选用表
地下室防水节点大样
地下室桩头、后浇带防水构造
地下室底板、顶板、外墙变形缝防水构造
管廊、隧道防水构造
地下建筑排(蓄)水构造
平屋面防水节点构造
坡屋面防水节点构造
种植屋面防水节点构造
卫浴间墙地面节点构造
单层防水卷材屋面构造(机械固定法)
单层防水卷材屋面构造(粘结法)
