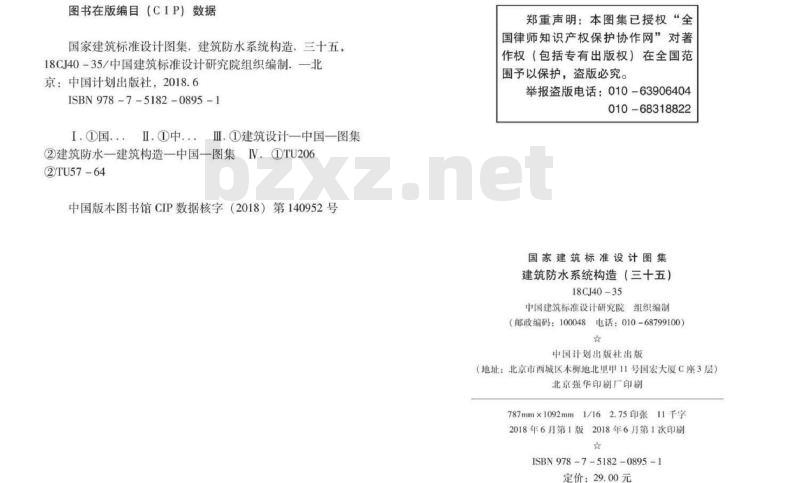

图书在版编目（CIP）数据
国家建筑标准设计图集，建筑防水系统构造：三十五，18CJ40-35/中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2018.6
ISBN978-7-5182-0895-1
I.?国.·I.?中.··Ⅲ.建筑设计一中国一图集②建筑防水一建筑构造一中国一图集IV.①TU2062TU57-64
中国版本图书馆CIP数据核字（2018）第140952号郑重声明：本图集已授权“全
国律师知识产权保护协作网对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
建筑防水系统构造（三十五）
18CJ40-35
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木桥地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/162.75印张11千字2018年6月第1版2018年6月第1次印刷★
ISBN978-7-5182-0895-1
定价：29.00元
（三十五）
建筑防水系统构造
国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司上海豫宏（金湖）防水科技有限公司实行日期二〇一八年八月一日

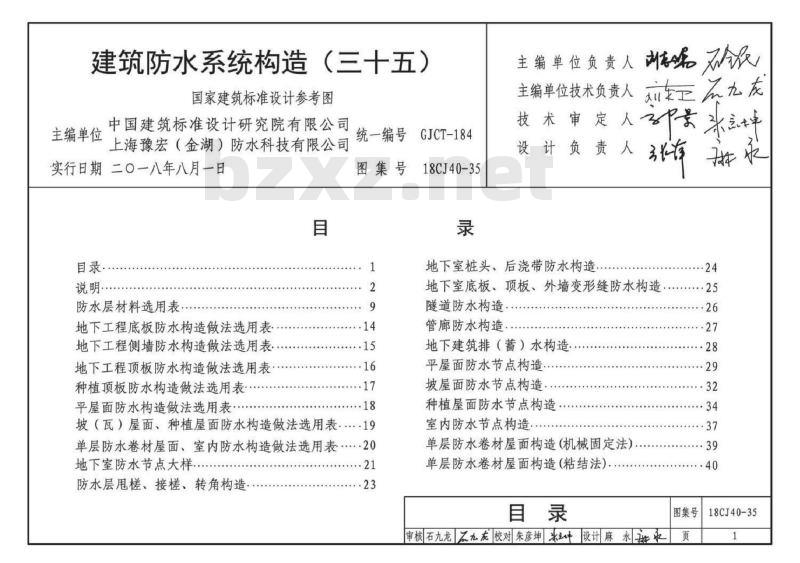

目录·
说明·
防水层材料选用表
地下工程底板防水构造做法选用表地下工程侧墙防水构造做法选用表，地下工程顶板防水构造做法选用表：种植顶板防水构造做法选用表
平屋面防水构造做法选用表
统一编号
GJCT-184
图集号
坡（瓦）屋面、种植屋面防水构造做法选用表·19单层防水卷材屋面、室内防水构造做法选用表·20地下室防水节点大样
防水层甩槎、接槎、转角构造、21
18CJ40-35
主编单位负责人顺
主编单位技术负责人
技术审定人
设计负责人
地下室桩头、后浇带防水构造
地下室底板、顶板、外墙变形缝防水构造隧道防水构造
管廊防水构造
地下建筑排（蓄）水构造
平屋面防水节点构造
坡屋面防水节点构造
种植屋面防水节点构造
室内防水节点构造
单层防水卷材屋面构造（机械固定法）.单层防水卷材屋面构造（粘结法）目录
审核石九龙不九友校对朱彦坤水设计麻永批印-24
图集号
18CJ40-35
1概述

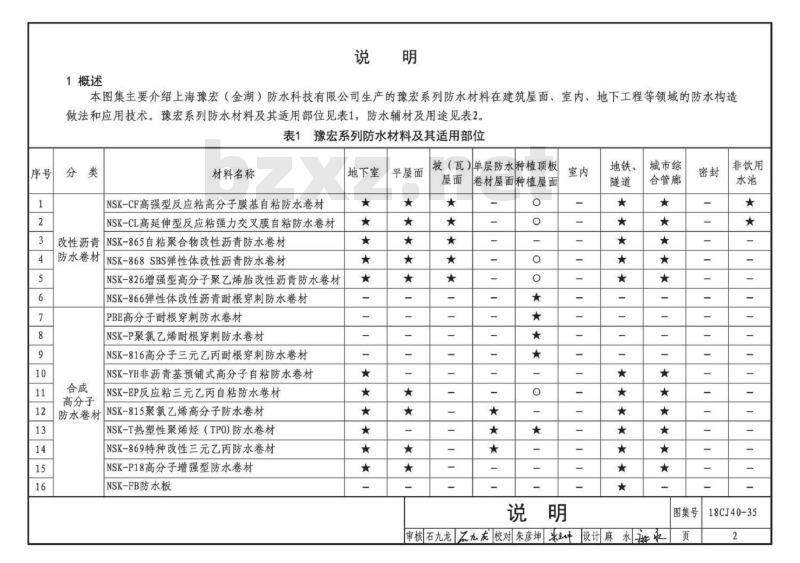

本图集主要介绍上海豫宏（金湖）防水科技有限公司生产的豫宏系列防水材料在建筑屋面、室内、地下工程等领域的防水构造做法和应用技术。豫宏系列防水材料及其适用部位见表1，防水辅材及用途见表2表1
豫宏系列防水材料及其适用部位分类
改性沥青
防水卷材
高分子
防水卷材
材料名称
NSK-CF高强型反应粘高分子膜基自粘防水卷材NSK-CL高延伸型反应粘强力交叉膜自粘防水卷材NSK-865自粘聚合物改性沥青防水卷材NSK-868SBS弹性体改性沥青防水卷材NSK-826增强型高分子聚乙烯胎改性沥青防水卷材NSK-866弹性体改性沥青耐根穿刺防水卷材PBE高分子耐根穿刺防水卷材
NSK-P聚氯乙烯耐根穿刺防水卷材NSK-816高分子三元乙丙耐根穿刺防水卷材NSK-YH非沥青基预铺式高分子自粘防水卷材NSK-EP反应粘三元乙丙自粘防水卷材NSK-815聚氯乙烯高分子防水卷材NSK-T热塑性聚烯烃（TPO)防水卷材NSK-869特种改性三元乙丙防水卷材NSK-P18高分子增强型防水卷材
NSK-FB防水板
地下室
平屋面
坡（瓦）草
单层防水种植顶板
卷材屋面种植屋面
地铁、
城市综
合管廊
图集号
审核石九龙不九友校对朱彦坤米叶设计麻永页
非饮用
18CJ40-35
防水涂料
材料名称
NSK-T25非固化蠕变型橡胶沥青防水涂料NSK-T90环保型湿固化聚氨酯防水涂料NSK-T12水泥基渗透结晶型防水涂料NSK-T11聚合物水泥防水涂料
NSK-XP蓄（排）水板
地下室
注：1.“★”表示适用；“0”表示可作为种植屋面/顶板的普通防水层；2.NSK-FB防水板用于矿山法隧道。续表1
平屋面
坡（瓦）
“一”表示不适用。
表2防水辅材及用途
NSK-101高分子自粘胶带
NSK-106施必克基层处理剂
NSK-103防水卷材粘结剂
NSK-108聚合物水泥基粘结剂
产品描述
由高分子片材、高分子自粘胶及防粘隔离层构成的双面自粘胶带。由乳化沥青、改性剂组成的基层处理材料
以氯丁橡胶为基料的粘结剂
聚合物乳液与水泥配制的粘结剂规格
宽：80mm
长：20m
单层卷
材屋面
种植顶
板、屋面
1、预铺卷材短边搭接
2、不同材料间过渡搭接
地铁隧道
主要用于防水卷材施工前的基层处理，城市综
合管廊
非饮用
执行标准
GB/T23457
Q/YH20150328
以提高卷材与基层的粘结性能。兼具封闭砂浆基层的毛细孔，阻隔水蒸气渗透作用用于高分子防水卷材与基层的粘结用于带纤维背衬的高分子复合防水卷材与混凝土基层的粘结
审核石九龙不九友校对朱彦坤米叶设计麻永批Q/FC-YH4
GB18173.1-2012
GB50108-2008
图集号
18CJ40-35
2编制依据
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《城市综合管廊工程技术规范》《种植屋面工程技术规程》
《住宅室内防水工程技术规范》GB50108
GB50207-2012
GB50208
GB50345-2012
GB50838
JGJ155-2013
JGJ298-2013
《单层防水卷材屋面工程技术规程》JGJ/T316-2013本图集依据上述规范编制，当标准规范修编或有新的标准规范实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。
3适用范围
3.1适用于一般工业与民用建筑的地下室、屋面、室内有防水设防要求区域的防水、防潮工程。3.2适用于种植屋面、地下工程种植顶板（含城市综合管廊）防水工程。
3.3适用于地铁、隧道、人防工程、城市综合管廊等地下防水工程。
4材料介绍
4.1NSK-CF高强型反应粘高分子膜基自粘防水卷材以聚酯膜（PET）为膜基材料，聚合物改性沥青自粘胶为基料制成的防水卷材。按材料性能分为I型、Ⅱ型；按粘结面形式分为双面自粘和单面自粘。厚度：1.5mm、2.0mm。
施工方法：湿铺。
执行标准：《预铺/湿铺防水卷材》GB/T23457-2009湿铺P类。2018年11月1日起执行《湿铺防水卷材》GB/T35467-2017H类。
4.2NSK-CL高延伸型反应粘强力交叉膜自粘防水卷材以高分子强力交叉聚乙烯薄膜为膜基材料，聚合物改性沥青自粘胶为基料制成的防水卷材。该材料具有交叉层压膜的抗撕裂性、抗穿刺、抗冲击和重量轻等特点。按材料性能分为I型，Ⅱ型；按粘结面形式分为双面自粘和单面自粘。厚度：1.5mm、2.0mm。
施工方法：湿铺。
执行标准《预铺/湿铺防水卷材》GB/T23457-2009湿铺P类。2018年11月1日起执行《湿铺防水卷材》GB/T35467-2017E类。
4.3NSK-865自粘聚合物改性沥青防水卷材以聚合物改性沥青为基料，非外露使用的无胎基（N类）说明bzxZ.net
图集号
审核石九龙不九友校对朱彦坤设计麻永逆页18CJ40-35
或采用聚酯胎基增强（PY类）的本体自粘防水卷材。卷材与基层粘结良好，具有集自愈、密封融为一体的特点。按材料性能分为I型、Ⅱ型（N类仅有I型）；按粘结面形式分为双面自粘和单面自粘。
N类厚度：1.2mm、1.5mm、2.0mm。PY类厚度：2.0mm、3.0mm、4.0mm。施工方法：自粘。
执行标准：《自粘聚合物改性沥青防水卷材》GB23441-20094.4NSK-868SBS弹性体改性沥青防水卷材以长纤聚酯纤维毡为胎基、SBS改性沥青作为涂盖料，上表面覆以聚乙烯膜、细砂或矿物粒料，下表面覆以聚乙烯膜制成的防水卷材。
厚度：3.0mm、4.0mm。
施工方法：热熔。
执行标准：《弹性体改性沥青防水卷材》GB18242-2008。4.5NSK-826增强型高分子聚乙烯胎改性沥青防水卷材以高密度聚乙烯（HDPE）为胎基，上下两面为改性沥青，表面覆盖隔离材料制成的防水卷材。厚度：3.0mm、4.0mm。
施工方法：热熔。
执行标准：《改性沥青聚乙烯胎防水卷材》GB18967-2009。4.6NSK-866弹性体改性沥青耐根穿刺防水卷材以聚酯毡或铜离子复合胎为胎基，以添加化学阻根剂的SBS改性沥青为涂盖材料，表面覆以聚乙烯膜、细砂或矿物粒料为隔离材料制成的具有耐根穿刺功能的防水卷材。厚度：4.0mm、5.0mm。
施工方法：热熔或热风焊（搭接宽度100mm）。执行标准：《弹性体改性沥青防水卷材》GB18242-2008、《种植屋面用耐根穿刺防水卷材》JC/T1075-2008。2018年11月1日起执行《种植屋面用耐根穿刺防水卷材》GB/T35468-2017。4.7PBE高分子耐根穿刺防水卷材以高密度聚乙烯（HDPE）树脂为主要原料制成的具有耐根穿刺功能的均质防水卷材。
厚度：1.2mm、1.5mm、2.0mm
施工方法：热风焊接（单焊缝，搭接宽度100mm）。执行标准：《高分子防水材料第1部分片材》GB18173.1-2012JS2-HDPE、《种植屋面用耐根穿刺防水卷材》JC/T1075-2008。2018年11月1日起执行《种植屋面用耐根穿刺防水卷材》GB/T35468-2017。
4.8NSK-P聚氯乙烯耐根穿刺防水卷材以聚氯乙烯（PVC）树脂为主要原料制成的具有耐根穿刺功能的防水卷材。按组成分为带纤维背衬卷材（L类）和均质卷材（H类）。
厚度：1.2mm、1.5mm、2.0mm。
图集号
审核石九龙无九灰校对朱彦坤设计麻永逆页18CJ40-35
施工方法：热风焊接（双焊缝，搭接宽度100mm）。执行标准：《聚氯乙烯（PVC）防水卷材》GB12952-2011、《种植屋面用耐根穿刺防水卷材》JC/T1075-2008。2018年11月1日起执行《种植屋面用耐根穿刺防水卷材》GB/T35468-2017。4.9NSK-816高分子三元乙丙耐根穿刺防水卷材以三元乙丙橡胶（EPDM）为主要基料，加入改性剂制成的非硫化橡胶类均质橡胶防水卷材。厚度：1.2mm、1.5mm、2.0mm。
施工方法：热风焊接（单焊缝，搭接宽度100mm）。执行标准：《高分子防水材料第1部分片材》GB18173.1-2012JF1-EPDF、《种植屋面用耐根穿刺防水卷材》JC/T1075-2008。2018年11月1日起执行《种植屋面用耐根穿刺防水卷材》GB/T35468-2017。4.10NSK-YH非沥青基预铺式高分子自粘防水卷材由高分子片材（HDPE或EVA）、高分子自粘胶膜和防粘层组成的采用预铺反粘法施工的防水卷材。卷材短边采用高分子自粘胶带搭接。
厚度：1.2mm、1.5mm、1.7mm。
施工方法：预铺反粘。
执行标准：执行标准《预铺/湿铺防水卷材》GB/T23457-2009预铺P类。2018年11月1日起执行《预铺防水卷材》GB/T35467-2017P类。
4.11NSK-EP反应粘三元乙丙自粘防水卷材以硫化型三元乙丙（EPDM）片材为主防水层，以丁基橡胶或丁基橡胶改性沥青自粘胶料为粘结层制成的自粘防水卷材。
厚度（EPDM层厚度）：1.2mm、1.5mm、2.0mm。施工方法：自粘。
执行标准：《带自粘层的防水卷材》GB/T23260-20094.12NSK-815聚氯乙烯高分子防水卷材以聚氯乙烯（PVC）树脂为主要原料制成的防水卷材。按组成分为：
1）带纤维背衬卷材（L类）：主要用于屋面（满粘）和地下工程（空铺或满粘）。
2）聚酯纤维织物内增强卷材（P类）：主要用于单层卷材屋面的机械固定系统。
3）均质卷材（H类）：主要用于地下工程满粘、空铺及细部处理。
4）玻璃纤维内增强带纤维背衬卷材（GL类）：主要用于大面积屋面（满粘）或单层卷材屋面的机械固定系统。厚度：1.2mm、1.5mm、1.8mm2.0mm。施工方法：L类、H类：满粘或空铺。P类、GL类：机械固定。
执行标准：《聚氯乙烯（PVC）防水卷材》GB12952-2011。4.13NSK-T热塑性聚烯烃（TPO）防水卷材说明
图集号
审核石九龙无九左校对朱彦坤设麻永页18CJ40-35
以热塑性聚烯烃（TPO）树脂为主要原料制成的防水卷材。卷材搭接边采用热风焊接。不含增塑剂，可回收利用。具有耐根穿刺功能和优异的耐老化性能。按组成分为：1）带纤维背衬复合卷材（L类）：主要用于地下工程。2）纤维织物内增强卷材（P类）：主要用于单层卷材屋面机械固定系统。
3）均质卷材（H类）：主要用作耐根穿刺防水层及细部处理。
厚度：1.2mm、1.5mm、1.8mm、2.0mm。施工方法：L类、H类：满粘或空铺。P类：机械固定。
执行标准：《热塑性聚烯烃（TPO）防水卷材》GB27789-2011。4.14NSK-869特种改性三元乙丙防水卷材以三元乙丙橡胶（EPDM）为主要基料制成的防水卷材。按生产工艺及性能分为硫化橡胶类防水卷材（JL1）和非硫化橡胶类防水卷材（JF1）。卷材搭接采用配套的专用粘结剂。
厚度：1.2mm、1.5mm、2.0mm。
施工方法：冷粘。
执行标准：《高分子防水材料第1部分：片材》GB18173.1-2012JL1、JF1。
4.15NSK-P18高分子增强型防水卷材以原生聚乙烯树脂为主要原料，丙纶或涤纶长丝无纺布为增强材料，经自动化生产线一次复合而成的防水卷材。施工时，与配套的聚合物水泥胶结料共同组成复合防水层。厚度：1.2mm（芯材>0.9mm）1.5mm（芯材>1.1mm）。施工方法：冷粘（聚合物水泥胶结料）执行标准：《高分子防水材料第1部分：片材》GB18173.1-2012FS2。
4.16NSK-FB防水板
采用乙烯-乙酸乙烯（EVA）树脂、聚乙烯（PE）树脂或聚氯乙烯（PVC）树脂为原料，加入专用助剂和抗老化剂，经挤出成型制成的片状防水材料。厚度：1.2mm、1.5mm、2.0mm
施工方法：焊接。
执行标准：《高分子防水材料第1部分：片材》GB18173.1-2012。
4.17NSK-T25非固化端变型橡胶沥青防水涂料以橡胶、沥青为主要原料制成的可长期保持糯变性能的单组分防水涂料。
施工方法：刮涂或喷涂。
执行标准：《非固化橡胶沥青防水涂料》JC/T2428-2017。4.18NSK-T90环保型湿固化聚氨酯防水涂料以异氰酸酯、聚醚为主要原料，配以各种助剂制成的一说明
图集号
审核石九龙不九友校对朱彦坤设计麻永逆业页18CJ40-35
种遇水（或水汽）固化成膜的涂科。可在潮湿无明水基面上正常施工。
施工方法：刷涂或喷涂。
执行标准：《聚氨酯防水涂料》GB/T19250-2013。4.19NSK-T12水泥基渗透结晶型防水涂料由硅酸盐水泥、骨料和多种特殊的活性化学物质组成的无机防水材料。既可用于迎水面，也可用于背水面。施工方法：刷涂。
执行标准：《水泥基渗透结晶防水材料》CB18445-2012。4.20NSK-T11聚合物水泥防水涂料由丙烯酸乳液，添加剂组成的有机液料和以水泥、添加剂组成的无机粉料制成的双组分水性防水涂料。按性能分为I型、IⅡ型、Ⅲ型。I型用于非长期浸水环境；Ⅱ型用于长期浸水环境下的防水工程；Ⅲ型用于防潮。施工方法：刷涂或喷涂。
执行标准：《聚合物水泥防水涂料》GB/T23445-2009。4.21NSK-XP蓄（排）水板
以高密度聚乙烯（HDPE）和聚丙烯（PP）等树脂为原料：经过压型制成的凹凸且形成一定蓄排水空间的压型板材。执行标准：《塑料防护排水板》JC/T2112-2012。5其他
5.1本图集中除注明单位外，其他均以毫米（mm）为单位。5.2其他未尽事宜，均应按照国家现行标准执行。5.3本图集根据上海豫宏（金湖）防水科技有限公司提供的技术资料编制，图集的解释权由该公司负责。6索引方式
6.1防水构造做法图相应的防水层选自防水工程材料选用表：防水等级做法编号
地下工程-DD1-1
使用部位
例如：D1-1表示地下防水工程底板材料选用表第一项。6.2本图集中节点详图选用：
节点详图号
18CJ40-35
详图所在页号
图集号
审核石九龙无九灰校对朱彦坤设计麻永逆页18CJ40-35
DD1-10
DD1-11
DD1-12
DD1-13
地下工程底板防水层材料选用表（一级）防水层材料
>1.2厚NSK-YH非沥青基预铺式高分子自粘防水卷材（预铺反粘）①>3.0厚NSK-865自粘聚合物改性沥青防水卷材（聚酯胎）②>1.5厚NSK-T25非固化变型橡胶沥青防水涂料①>3.0厚NSK-868SBS弹性体改性沥青防水卷材②>4.0厚NSK-868SBS弹性体改性沥青防水卷材①3.0厚NSK-826增强型高分子聚乙烯胎改性沥青防水卷材②>4.0厚NSK-826增强型高分子聚乙烯胎改性沥青防水卷材①>1.5厚NSK-EP反应粘三元乙丙自粘防水卷材②>1.5厚NSK-T25非固化蠕变型橡胶沥青防水涂料①>1.5厚NSK-CF高强型反应粘高分子膜基自粘防水卷材>1.5厚NSK-CF高强型反应粘高分子膜基自粘防水卷材①>1.5厚NSK-CL高延伸型反应粘强力交叉膜自粘防水卷材②>1.5厚NSK-CL高延伸型反应粘强力交叉膜自粘防水卷材①>1.5厚NSK-865自粘聚合物改性沥青防水卷材（无胎）>1.5厚NSK-865自粘聚合物改性沥青防水卷材（无胎）①>1.2厚NSK-P18高分子增强型防水卷材+1.3厚聚合物水泥胶结料②>1.2厚NSK-P18高分子增强型防水卷材+1.3厚聚合物水泥胶结料①>1.2厚NSK-869特种改性三元乙丙防水卷材②>1.5厚NSK-T25非固化蠕变型橡胶沥青防水涂料①>1.2厚NSK-869特种改性三元乙丙防水卷材②>1.5厚NSK-T11聚合物水泥防水涂料①>3.0厚NSK-868SBS弹性体改性沥青防水卷材②>1.5厚NSK-T25非固化蠕变型橡胶沥青防水涂料①>3.0厚NSK-826增强型高分子聚乙烯胎改性沥青防水卷材②>1.5厚NSK-T25非固化蠕变型橡胶沥青防水涂料注：①地下工程包括：地下室、地铁隧道、人防工程和城市综合管廊等②防水卷材用于地下工程时，其不透水性应符合0.3MPa，120min的要求。防水涂料用于地下工程时，其耐水性应符合《地下工程防水技术规范》GB50108-2008表4.4.8-2的要求。编号
地下工程侧墙防水层材料选用表（一级）防水层材料
DC1-1>1.2厚NSK-YH非沥青基预铺式高分子自粘防水卷材（外防内贴）DC1-2
DC1-10
DC1-11
①>1.5厚NSK-CL高延伸型反应粘强力交叉膜自粘防水卷材②>1.5厚NSK-T25非固化螺变型橡胶沥青防水涂料①>1.5厚NSK-CL高延伸型反应粘强力交叉膜自粘防水卷材②>1.5厚NSK-T90环保型湿固化聚氨酯防水涂料①>1.5厚NSK-EP反应粘三元乙丙自粘防水卷材②>1.5厚NSK-T25非固化蠕变型橡胶沥青防水涂料①>1.5厚NSK-CF高强型反应粘高分子膜基自粘防水卷材②>1.5厚NSK-CF高强型反应粘高分子膜基自粘防水卷材①>1.5厚NSK-CL高延伸型反应粘强力交叉膜自粘防水卷材②>1.5厚NSK-CL高延伸型反应粘强力交叉膜自粘防水卷材①>1.5厚NSK-865自粘聚合物改性沥青防水卷材（无胎）②>1.5厚NSK-865自粘聚合物改性沥青防水卷材（无胎）①>1.5厚NSK-EP反应粘三元乙丙自粘防水卷材②>1.5厚NSK-T90环保型湿固化聚氨酯防水涂料①>1.2厚NSK-P18高分子增强型防水卷材+1.3厚聚合物水泥胶结料②>1.2厚NSK-P18高分子增强型防水卷材+1.3厚聚合物水泥胶结料①>3.0厚NSK-868SBS弹性体改性沥青防水卷材②>4.0厚NSK-868SBS弹性体改性沥青防水卷材①>1.5厚NSK-CL高延伸型反应粘强力交叉膜自粘防水卷材②>1.5厚NSK-T11聚合物水泥防水涂料防水层材料选用表
图集号
审核石九龙九灰校对朱彦坤米设计麻永批页18CJ40-35
