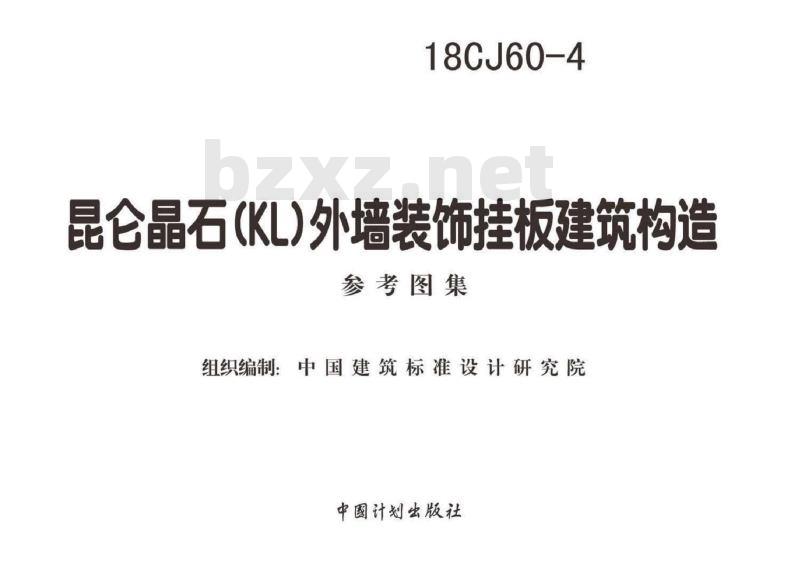

18CJ60-4
昆仑晶石（KL)外墙装饰挂板建筑构造参考图集
中国建筑标准设计研究院
18CJ60-4
昆仑晶石(KL)外墙装饰挂板建筑构造参考图集
组织编制中国建筑标准设计研究院中國计划出版社

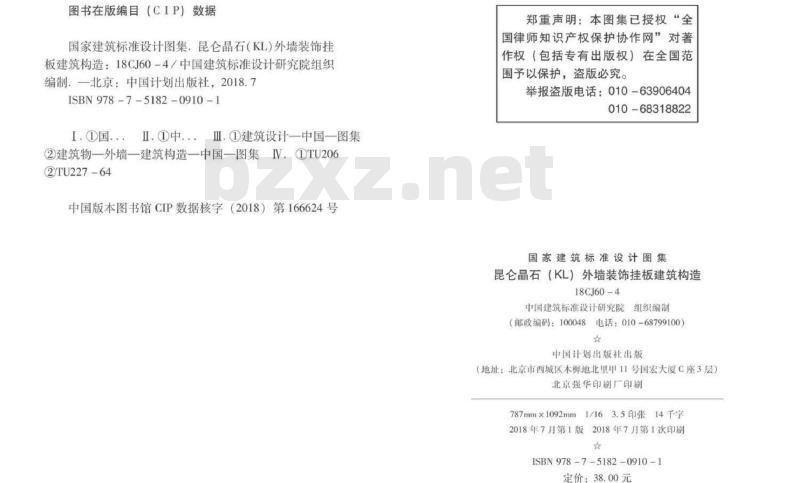

图书在版编目（CIP）数据
国家建筑标准设计图集，昆仑晶石（KL）外墙装饰挂板建筑构造：18CJ60-4/中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2018.7ISBN978-7-5182-0910-1
I.国.I.中..·.建筑设计一中国一图集②建筑物一外墙一建筑构造一中国一图集IV，①TU2062②TU227-64
中国版本图书馆CIP数据核字（2018）第166624号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
昆仑晶石（KL）外墙装饰挂板建筑构造18CJ60-4
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/163.5印张14千字2018年7月第1版2018年7月第1次印刷★
ISBN978-7-5182-0910-1
定价：38.00元
昆仑晶石（KL）外墙装饰挂板建筑构造国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司青海西旺高新材料有限公司
实行日期二〇一八年八月一日

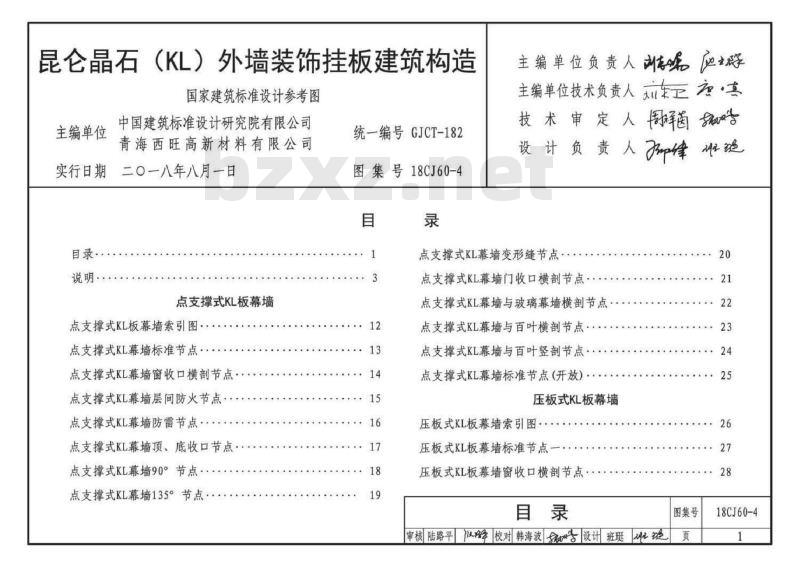

目录·
说明··
点支撑式KL板幕墙
点支撑式KL板幕墙索引图
点支撑式KL幕墙标准节点·
点支撑式KL幕墙窗收口横剖节点·点支撑式KL幕墙层间防火节点
点支撑式KL幕墙防雷节点·
点支撑式KL幕墙顶、底收口节点点支撑式KL幕墙90°节点
点支撑式KL幕墙135°节点
统一编号GJCT-182
图集号18CJ60-4
主编单位负责人端应路
主编单位技术负责人经衣·享
技术审定人周
设计 负责人峰地
点支撑式KL幕墙变形缝节点
点支撑式KL幕墙门收口横剖节点·点支撑式KL幕墙与玻璃幕墙横剖节点点支撑式KL幕墙与百叶横剖节点点支撑式KL幕墙与百叶竖剖节点·点支撑式KL幕墙标准节点（开放）压板式KL板幕墙
压板式KL板幕墙索引图·
压板式KL板幕墙标准节点

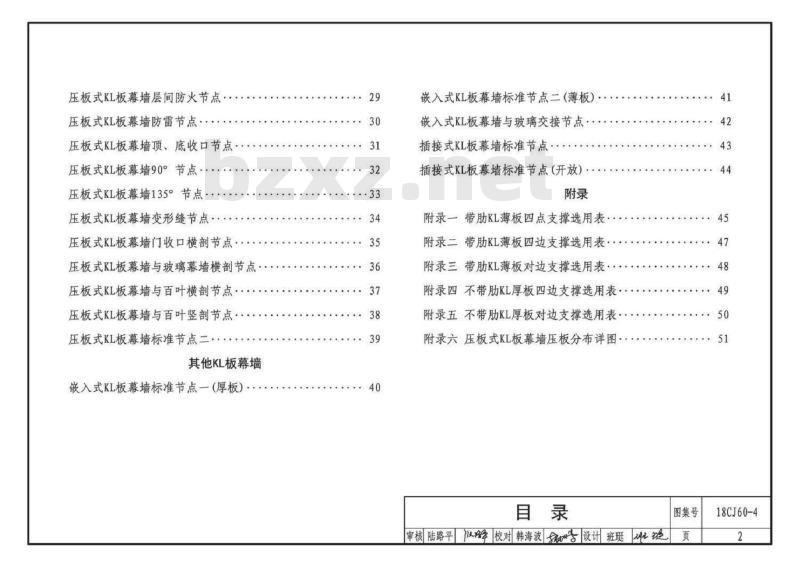

压板式KL板幕墙窗收口横部节点·目录
审核陆路平江校对韩海波告设计班斑地图集号
18CJ60-4
压板式KL板幕墙层间防火节点·压板式KL板幕墙防雷节点·
压板式KL板幕墙顶、底收口节点压板式KL板幕墙90°节点·
压板式KL板幕墙135°节点·
压板式KL板幕墙变形缝节点·
压板式KL板幕墙门收口横剖节点·压板式KL板幕墙与玻璃幕墙横剖节点压板式KL板幕墙与百叶横剖节点·压板式KL板幕墙与百叶竖剖节点·压板式KL板幕墙标准节点二
其他KL板幕墙
嵌入式KL板幕墙标准节点一（厚板）29
嵌入式KL板幕墙标准节点二（薄板）嵌入式KL板幕墙与玻璃交接节点··插接式KL板幕墙标准节点
插接式KL板幕墙标准节点（开放）附录
附录一带肋KL薄板四点支撑选用表·附录二带肋KL薄板四边支撑选用表·附录三带肋KL薄板对边支撑选用表·附录四不带肋KL厚板四边支撑选用表·附录五不带肋KL厚板对边支撑选用表附录六压板式KL板幕墙压板分布详图·目录
审核陆路平江校对韩海波告设计班斑地图集号
18CJ60-4
昆仑晶石外墙装饰挂板（简称KL板）是由昆仑晶石粉等无机材料为主料，添加乙烯基树脂和氢氧化铝等辅料，通过注塑、压铸工艺制成的热固性非金属复合新型板材，根据需要可制成平板、曲面板及任意形状艺术板或镂空板。KL板立体感强，适合各种建筑立面效果，板材表面可喷涂氟碳或粉末涂料，也可在基材中加入无机矿物颜料，可提供各种颜色纹理和艺术效果，作为装饰面板用于室外墙面装饰工程。本图集主要介绍KL板在幕墙工程中的应用。带肋薄板（平板）
带肋薄板（曲面板）
工程案例及效果图
审核陆路平注校对韩海波牛设计班斑地图集号
18CJ60-4
编制依据
《建筑结构荷载规范》
《建筑设计防火规范》
《钢结构设计标准》
《建筑物防雷设计规范》
《公共建筑节能设计标准》
《混凝土结构后锚固技术规程》《人造板材幕墙工程技术规范》《非结构构件抗震设计规范》
企标《昆仑晶石外墙装饰挂板》GB50009-2012
GB50016-2018
GB50017-2017
GB50057-2010
GB50189-2015
JGJ145-2013
JGJ336-2016
JGJ339-2015
Q/XWGX03-2017
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1本图集适用于抗震设防烈度不大于8度地区正常使用环境下的新建、改建和扩建的民用建筑、一般工业建筑。3.2适用建筑高度不大于50m当用于建筑超过50m或有特殊要求时，需通过论证方可实施。4产品介绍
4.1产品规格与性能
KL板常用规格详见表1，其他尺寸可根据需求进行生产。KL板主要性能指标详见表2。
不带肋
最大宽
度（mm）
表1KL板常用规格表
最大长免费标准下载网bzxz
度（mm）
常用规格（mm）
600×600,600×900,600×1200
900×900,900×1200,900×18001200×1200,1200×1800
900×1200,900×1800,900×24001200×1200,1200×1800,1200×24001200×1200,1200×1800,1200×24001200×1200,1200×1800,1200×24001200×1200,1200×1800,1200×2400注：表中带肋薄板加强肋间距及高度详见附录一～附录三。4.2产品特点
4.2.1装饰美观
KL板可模压各种艺术造型，立体感强，适合各种建筑物立面表现，可提供多种颜色、纹理和艺术造型。4.2.2环保
KL板采用环保原料、流水线生产、成品化安装，施工及使用过程中不会对环境产生危害，并可回收利用。4.2.3轻质高强
KL板质量轻，强度高。
4.2.4吸水率低
KL板吸水率小于0.2%。
审核陆路平注校对韩海波设计班斑地图集号
18CJ60-4
4.2.5施工便捷
采取龙骨干挂与墙体连接，对墙体基层的平整度要求较低，且其安装施工方式多样，方便快捷。表2KL板主要性能指标
密度（kg/m）
吸水率（%）
湿膨胀（湿度变形）
线膨胀系数
(-50℃~70℃),℃
抗冲击韧性（kJ/m）
抗低温冲击韧性
（-50℃±3℃）（kJ/m）
抗冲击性能
耐人工
气候老
色差AE
弯曲强度保留率
（%）
弯曲弹性模量E（N/mm）
抗拉强度设计值（N/mm）
抗剪强度设计值（N/mm2）
泊松比
涂装板
1700~1800
19×10-6
落球法试验冲击1次，
板面无贯通裂纹
耐久性
抗冻性
耐热水性能
耐干湿性能
涂层附着力（级）
燃烧性能
材料产烟毒性
续表2
涂装板
冻融循环后，板面不应出现破裂分层。冻融循环试件与对比试件饱水抗折强度比值应>0.80
在（60±3）℃水中浸泡56d的试件与对比试件饱水状态抗折强度的比值应>0.80
浸泡一千燥性能循环50次后的试件与对比试件饱水状态抗折强度的比值应>0.80
不低于B1级
符合ZA1级的要求
注：1.冻融循环次数为严寒地区100次，寒冷地区75次，夏热冬冷地区50次，夏热冬暖地区25次，
2.涂装板无需检测耐人工气候老化性能执行标准：企标《昆仑晶石外墙装饰挂板》Q/XWGX03-2017。5图集内容
本图集主要编入了点支撑式KL板幕墙、压板式KL板幕墙、嵌入式KL板幕墙、插接式KL板幕墙。图集中构造做法均以平板为例，其他造型板构造可参考使用说明
审核陆路平注校对韩海波设计班斑瑰图集号
18CJ60-4
KL板通过主加强肋与铝合金挂件连接为组件，然后与幕墙龙骨进行挂接，安装灵活，可三维调节和独立拆换，能满足各种造型连接需要
带肋薄板
1.平面造型，任意曲面造型：
2.可做开缝幕墙；
3.板长边不宜超过1200mm；
4.连接点不宜超过6点
1.KL板建议采用有限元方法分
析计算，也可参考附录一选用：2.加强肋布置要求参见附录一
3.与铝合金挂件连接的主肋厚
度不应小于4mm，连接螺栓距离
肋边不应小于2d（d为螺栓直径）螺栓数量以具体项目计算为准，也可参考附录一中公式（1-1）
注：当风压标准值大于3.0kN/m时或采用曲面异型KL板，KL板应采用有限元方法分析计算。
点支撑式KL板幕墙
密缝幕墙
开缝幕墙
图集号
审核陆路平注校对韩海波设计班斑瑰页
18CJ60-4
KL板通过四边或者对边边肋与铝合金边框连接为组件，然后与幕墙龙骨进行锁钉连接，安装简单，可独立拆换，主要用于平板及部分造型板
带肋薄板
1.平面造型，部分异型造型
2.用于大面积同类造型幕墙
1.KL板建议采用有限元方法分析计算，也可参考附录二，附录三选用；
2.加强肋布置要求见附录二、附录三；
3.与铝合金边框连接的边肋厚度不应小于3mm，连接螺栓距离肋
边不应小于2d（d为螺栓直径），螺栓数量以具体项目计算为准，也可参考附录二、附录三中公式
(2-1)选用；
4.铝合金压板或角码间距不宜大于300mm，具体布置详见附录六
注：当风压标准值大于3.0kN/m时或采用曲面异型KL板，KL板应采用有限元方法分析计算。
压板式KL板幕墙
压板式
压板式二
图集号
审核陆路平江校对韩海波牛设计班斑地页
18CJ60-4
KL板通上下边肋与铝合金边框连接为组件，然后与幕墙龙骨进行挂接，安装灵活，可三维调节和独立拆换，主要用于平板及部分造型板
带肋薄板
1.平面造型，部分异型造型；
2.用于大面积同类造型幕墙；
3.适用于板横向（长度）排布；4.可做开缝幕墙
1.KL板建议采用有限元方法分
析计算，也可参考附录三选用；2.加强肋布置要求参见附录三
3.与铝合金边框连接的边肋厚
度不应小于3mm，连接螺栓距离
肋边不应小于2d（d为螺栓直径）螺栓数量以具体项目计算为准。也可参考附录三中公式（2-1）
注：当风压标准值大于3.0kN/m时或采用曲面异型KL板，KL板应采用有限元方法分析计算。
插接式KL板幕墙
密缝幕墙
开缝幕墙
图集号
审核陆路平注校对韩海波设计班斑瑰页
18CJ60-4
KL板直接嵌入幕墙龙骨槽中，
安装方式及原理同明框玻璃幕
墙，主要用于平板及部分造型
带肋薄板，不带肋厚板
1.平面造型，部分异型造型；
2.用于大面积同类造型幕墙：
3.可用于玻璃幕墙背板；
4.可用于幕墙内侧防水板
1.KL板可采用有限元方法分析
计算或《建筑结构静力计算手
册》查表计算，也可参考附录
四、附录五选用；
2.KL板入槽深度不小于18mm
嵌入式KL板幕墙
审核陆路平注校对韩海波设计班斑地图集号
18CJ60-4
