18CJ09-1
（替代07CJ09）
防水透汽膜建筑构造
一特卫强防水透汽膜、隔汽膜
参考图集
中国建筑标准设计研究院
18CJ09-1
（替代07CJ09）
防水透汽膜建筑构造
一特卫强防水透汽膜、隔汽膜
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

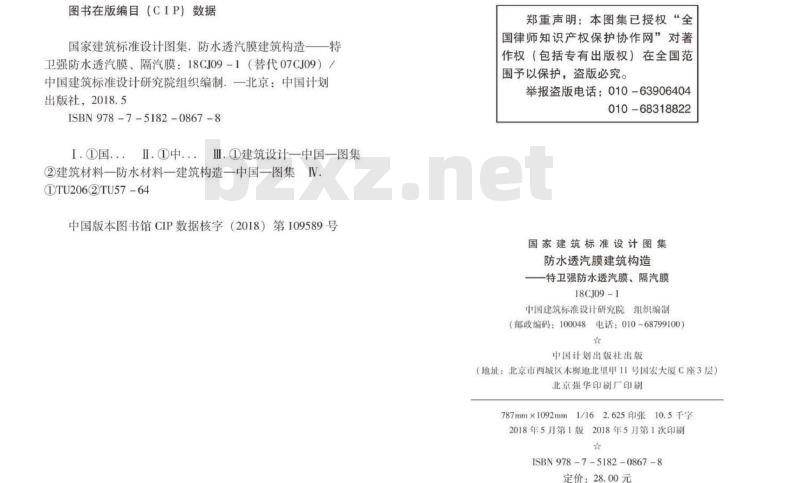

图书在版编目（CIP）数据
国家建筑标准设计图集，防水透汽膜建筑构造一一特卫强防水透汽膜隔汽膜：18CJ09-1（替代07CJ09）／中国建筑标准设计研究院组织编制一北京：中国计划出版社，2018.5
ISBN978-7-5182-0867-8
I.国..·Ⅱ.中.·.Ⅲ.建筑设计一中国一图集②建筑材料一防水材料一建筑构造一中国一图集IVDTU2062TU57-64
中国版本图书馆CIP数据核字（2018）第109589号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
防水透汽膜建筑构造
一特卫强防水透汽膜、隔汽膜
18CJ09-1
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木桥地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/162.625印张10.5千字2018年5月第1版2018年5月第1次印刷★
ISBN978-7-5182-0867-8
定价：28.00元
主编单位
实行日期

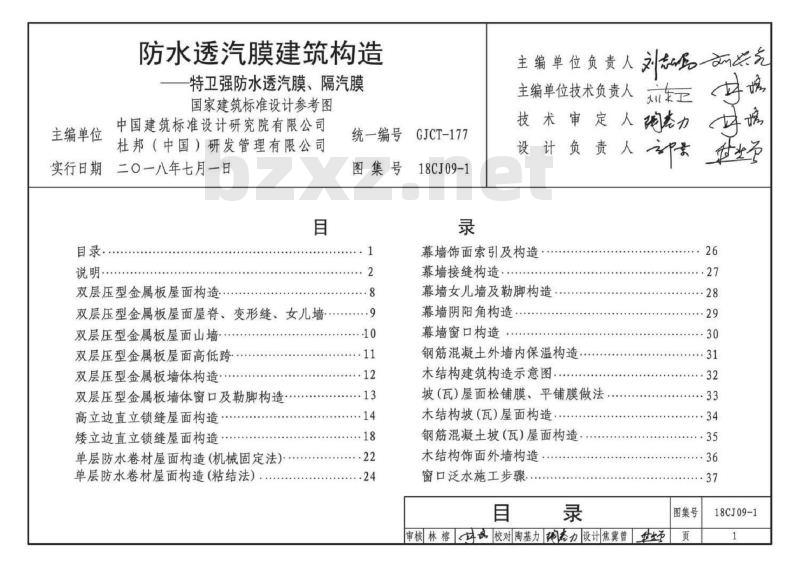

目录·
说明·
防水透汽膜建筑构造
特卫强防水透汽膜、隔汽膜
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司杜邦（中国）研发管理有限公司二〇一八年七月一日www.bzxz.net
双层压型金属板屋面构造
双层压型金属板屋面屋脊、变形缝、女儿墙双层压型金属板屋面山墙
双层压型金属板屋面高低跨
双层压型金属板墙体构造
双层压型金属板墙体窗口及勒脚构造·高立边直立锁缝屋面构造
矮立边直立锁缝屋面构造..
单层防水卷材屋面构造（机械固定法）·单层防水卷材屋面构造（粘结法）统一编号
图集号
GJCT-177
18CJ09-1
主编单位负责人文
主编单位技术负责人
大州东
技术审定人
魂态力
设计负责人证
幕墙饰面索引及构造
幕墙接缝构造
幕墙女儿墙及勒脚构造
幕墙阴阳角构造
幕墙窗口构造
钢筋混凝土外墙内保温构造
木结构建筑构造示意图
坡（瓦）屋面松铺膜、平铺膜做法木结构坡（瓦）屋面构造
钢筋混凝土坡（瓦）屋面构造
木结构饰面外墙构造
窗口泛水施工步骤
审核林榕品校对陶基力力设计焦冀曾世26
图集号
18CJ09-1

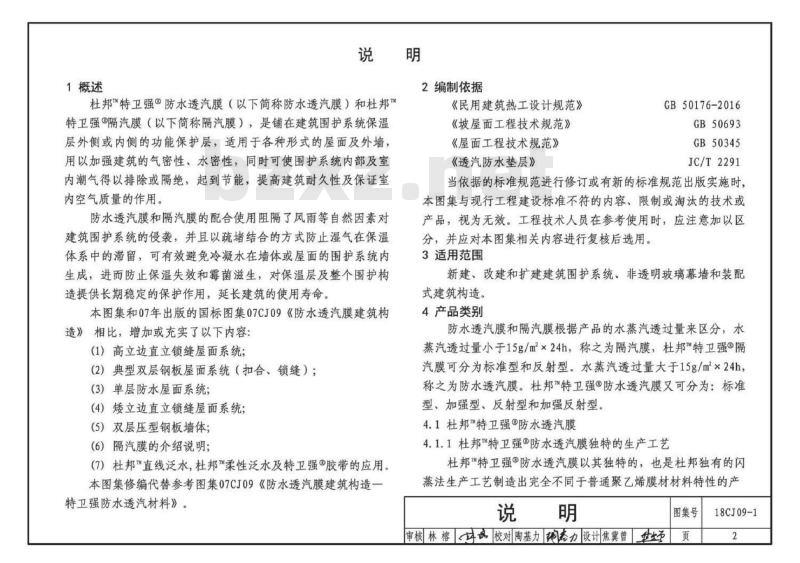

1概述
杜邦特卫强防水透汽膜（以下简称防水透汽膜）和杜邦”特卫强隔汽膜（以下简称隔汽膜），是铺在建筑围护系统保温层外侧或内侧的功能保护层，适用于各种形式的屋面及外墙，用以加强建筑的气密性，水密性，同时可使围护系统内部及室内潮气得以排除或隔绝，起到节能，提高建筑耐久性及保证室内空气质量的作用。
防水透汽膜和隔汽膜的配合使用阻隔了风雨等自然因素对建筑围护系统的侵袭，并且以疏堵结合的方式防止湿气在保温体系中的滞留，可有效避免冷凝水在墙体或屋面的围护系统内生成，进而防止保温失效和霉菌滋生，对保温层及整个围护构造提供长期稳定的保护作用，延长建筑的使用寿命。本图集和07年出版的国标图集07CJ09《防水透汽膜建筑构造》相比，增加或充实了以下内容：(1）高立边直立锁缝屋面系统；（2）典型双层钢板屋面系统（扣合、锁缝）；（3）单层防水屋面系统；
(4）矮立边直立锁缝屋面系统；（5）双层压型钢板墙体；
（6）隔汽膜的介绍说明；
（7）杜邦直线泛水，杜邦柔性泛水及特卫强胶带的应用。本图集修编代替参考图集07CJ09《防水透汽膜建筑构造一特卫强防水透汽材料》。
2编制依据
《民用建筑热工设计规范》
《坡屋面工程技术规范》
《屋面工程技术规范》
《透汽防水垫层》
GB50176-2016
GB50693
GB50345
JC/T2291
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
新建、改建和扩建建筑围护系统、非透明玻璃幕墙和装配式建筑构造。
4产品类别
防水透汽膜和隔汽膜根据产品的水蒸汽透过量来区分，水蒸汽透过量小于15g/m×24h，称之为隔汽膜，杜邦特卫强隔汽膜可分为标准型和反射型。水蒸汽透过量大于15g/m×24h，称之为防水透汽膜。杜邦特卫强防水透汽膜又可分为：标准型、加强型、反射型和加强反射型。4.1杜邦特卫强防水透汽膜
4.1.1杜邦特卫强防水透汽膜独特的生产工艺杜邦特卫强防水透汽膜以其独特的，也是杜邦独有的闪蒸法生产工艺制造出完全不同于普通聚乙烯膜材材料特性的产说明
图集号
审核林榕耳品校对陶基力力设计焦冀曾世页
18CJ09-1
品。此生产工艺简而言之，是将熔融的聚乙烯通过高压喷枪以极细的喷丝连续的往复交织，压合成膜，其纤维交织形成的孔隙达到分子量级，孔隙远小于水分子，而比水汽分子大，从而达到，防水的同时又能透湿气的效果，此生产工艺是杜邦特卫强产品技术先进性的关键所在。4.1.2杜邦特卫强防水透汽膜特点（1）透水汽性能佳：帮助围护构造内的水汽扩散到室外，达到自然干燥。
（2）气密性优异：有效防止热对流对建筑热能损耗的影响在国外又称之为防风防水透汽膜，气密性直接关系到建筑的能源管理，根据美国建筑气密性测试标准ASTME2178，杜邦特卫强防水透汽膜小于0.004cfm/ft1.57psf，满足美国建筑气密性要求。
（3）防水强：优异的防水性能，可用作建筑围护构造的防水层。
（4）强度高：满足运输和施工中的各项操作，降低损坏风险。
（5）抗老化：抗紫外线，暴露于直射阳光的现场不超过4个月不会影响其性能，杜邦在中国为杜邦特卫强防水透汽膜产品提供15年质保。在日本，根据日本的防水透汽膜的测试标准JISA6111-2016，杜邦特卫强防水透汽膜耐老化性能达到50年的使用要求。
（6）环保可回收：产品为100%可回收材料，施工过程清洁，不会释放有害气体。
（7）易安装：施工简便，无需满粘于基面。（8）杜邦特卫强防水透汽膜类型及主要技术参数见表1。表1杜邦特卫强防风防水透汽膜类型及主要技术参数项
厚度（mm）
水蒸气透过量[g/（m2·24h）】>不透水性（mm）
最大拉力
纵向（N/50mm）》
横向（N/50mm）》
钉杆撕裂性能
标准型
防风防水透汽膜
加强型
反射型
加强反射型
测试标准
GB/T17146
GB/T328.10-2007（方法A）
GB/T328.9-2007（方法A）
GB/T328.9-2007（方法A)
GB/T328.18-2007
图集号
审核林榕品校对陶基力陶力设计焦冀曾世页
18CJ09-1
4.2杜邦特卫强隔汽膜
4.2.1杜邦特卫强隔汽膜是采用100%可回收利用的环保材料，利用杜邦独有的预拉伸专利技术制成的聚丙烯复合乙烯丙烯酸丁酯涂层（复合型聚丙烯）生产制作而成。4.2.2杜邦特卫强隔汽膜专为建筑围护系统的气密性和冷凝控制而设计。它提供优异的水汽隔离功能，保护保温隔热层与建筑围护系统不受来自温暖室内环境中湿气的影响，有效控制热传导，提升建筑节能效率。4.2.3杜邦独特的生产工艺和材料科技，可以确保杜邦特卫强隔汽膜承受高温（100℃）、低温（-40℃）。经测试，4个月的UV直接暴晒不会影响杜邦”特卫强隔汽膜性能。杜邦在中国为杜邦特卫强隔汽膜提供15年产品质保。4.2.4杜邦特卫强隔汽膜具备非常高的强度及纵向、横向强度一致性，能够极大避免施工过程中的损坏，另外，还具备很好的耐碱性。
杜邦特卫强隔汽膜类型及技术参数见表2。表2杜邦特卫强隔汽膜类型及技术参数项目
厚度（mm）
水蒸气透过量【g/（m2.24h）】≤不透水性（mm）
最大拉力
纵向（N/50mm）>
横向（N/50mm）>
钉杆撕裂性能
4.3特卫强辅配件
(N）>
标准型隔汽膜
4.3.1杜邦特卫强防水透汽膜、隔汽膜具有完备的辅配件和详细的施工指导说明。在材料搭接、穿出管件、穿钉穿孔等节点，杜邦的辅配件能够确保整个防水透汽层/隔汽层的连贯性和完整性，且同时具备等同于主材的耐候性能。辅配件见表3。
防潮隔汽膜
反射型隔汽膜
表3辅配件表
产品名称
杜邦柔性泛水DuPontFlexWrap NF杜邦直线泛水DuPontStraightFlash特卫强胶带TyvekTape
测试标准
GB/T17146
GB/T328.10-2007（方法A）
GB/T328.9-2007（方法A）
GB/T328.9-2007（方法A)
GB/T328.18-2007
152.4mm×22.86mm
101.6mm×45.72mm
48m×50m
图集号
审核林榕耳品校对陶基力力设计焦冀曾世场页
18CJ09-1
杜邦经过多年研发，发明了各种配套的辅配件产品，主要包括杜邦直线泛水（DuPontSraightFlash），杜邦柔性泛水（DuPontFlexWrap）和特卫强胶带（TyvekTape），具体规格详见表3。通过合理的选用，施工更便捷、可靠，提高系统的整体性，充分发挥防水透汽膜、隔汽膜的功能。所谓泛水，主要指处理门窗洞口、转角处等积水、渗水、漏水风险较大部位的材料或方法。
4.3.2特卫强胶带（TyvekTape）特卫强胶带为单面胶带，用于密封搭接处、穿孔管道及天窗等。其基层胶合剂为特殊配方的丙烯酸胶粘剂，随粘敷时间的增长，将与特卫强融合在一起，粘结更为牢固、持久。
4.3.3杜邦直线泛水（DuPontSraightFlash）由特卫强复合于高黏附性的丁基胶上制成，适用于处理直线部位的泛水，如窗台、矩形洞口等。4.3.4杜邦柔性泛水（DuPontFlexWrap）由特卫强与柔性材料复合成折皱状的，基层为高黏附性的丁基胶。可适应洞口轮廓任意拉伸、弯曲，避免了传统做法中多片泛水材料拼接处理的做法，有效解决了门窗洞角、弧形洞口的防水问题
4.4防水透汽膜，隔汽膜应用的其他国标图集09J202-1《坡屋面建筑构造（一）》、17J925-1《压型金属板建筑构造》，14J924《木结构建筑》，05J910-1《钢结构住宅（一）》、15J207《单层防水卷材屋面建筑构造》。5隔汽膜和防水透汽膜设计选用
5.1隔汽膜和防水透汽膜设计应根据使用条件和不同气候带要求，合理选用设置。
5.2在严寒寒冷地区，围护系统保温隔热层内侧应设置隔汽膜。
5.3在其他气候区，可根据建筑物使用条件在高温侧宜设置隔汽层或防水透汽膜。
5.4在所有气候区，围护系统保温隔热层外侧应设置防水透汽膜。
6施工
6.1施工准备
6.1.1施工前，工程技术人员应认真会审设计图纸，掌握施工验收标准及节点构造等技术要点。对施工人员应进行技术交底，并进行必要的安全教育培训。按工程进度和设计技术要求，将防水透汽膜和隔汽膜及配套用材料和附件数量、类型、规格准备齐全。防水透汽膜和隔汽膜及配套材料应存放指定地点，防止雨淋并远离高温；剪刀、美工刀、量具、压辊、固定用器具等应符合现场施工要求：施工单位应依据施工技术和工期并结合现场具体情况，制订施工方案。
图集号
审核林榕耳品校对陶基力限力设计焦冀曾世页
18CJ09-1
6.1.2施工条件
(1）基层应通过验收合格。
（2）施工现场应具备运送材料的通道或安全吊运设备，脚手架、安全网等安全设施应达到安全施工要求。（3）施工现场不得与其他高温，明火作业交叉进行，不得在雨雪中或五级以上大风天气施工。（4）施工环境温度应为-5℃~40℃。6.2施工要点
6.2.1防水透汽膜和隔汽膜铺设
（1）防水透汽膜和隔汽膜铺设时，屋面施工需考虑顺水搭接，并配合屋面板的施工方向，保证膜材被及时覆盖。墙面施工，推荐由下向上铺设，顺水方向平行搭接。（2）防水透汽膜和隔汽膜本身的搭接，采用杜邦特卫强胶带以搭接缝中心粘贴密封，搭接宽度应符合表4规定表4防水透汽膜和隔汽膜搭接宽度（mm）短边搭
接宽度
长边搭
接宽度
以变形缝、阴阳角或屋面正脊
起始和收头
预留宽度
为中心两侧搭接宽度
3.防水透汽膜和隔汽膜固定应符合下列规定：a.在穿孔部位周边、起始及收头部位，防水透汽膜和隔汽膜应采用柔性泛水、直线泛水或双面丁基胶带固定；b.膜与基层用双面丁基胶带或固定钉所做的临时固定措施，可计算入固定数量：
C.可借助外部设施（龙骨、连接件、挂瓦条、顺水条和墙梁等）固定；
d.防水透汽膜和隔汽膜与基层固定方式、固定间距和固定数量应符合表5规定。
表5膜与基层固定方式、间距和数量基层
定向刨花板、纸面防水
固定方式
石膏板、硬质泡沫保温U型金属钉层、水泥制品等
定向刨花板、纸面防水
石膏板、硬质泡沫保温
层、水泥制品压力板、
砂浆抹灰层、混凝土、
金属制品、龙骨等
矿棉、岩棉
带垫钉、双
面丁基胶带
岩棉钉、双
面丁基胶带
固定间距、数量
水平为300~600mm，
竖直为300mm。
采用点粘固定每平方米
固定总数不少于7个，
宜用梅花形状均距固定；
幕墙按连接间距借助龙
骨固定
e.固定钉必须采用带垫片，并在穿钉处预先粘贴丁基胶带再施钉；
f.在压型钢板复合保温墙体、屋面施工时，应在防水透汽膜或隔汽膜与墙梁或擦条之间加装隔热垫片后再固定连接；
g.在穿管的四周沿管及连接件周围应用柔性或直线泛说明
审核林榕年品校对陶基力纳力设计焦冀曾世场图集号
18CJ09-1
水等材料做包裹密封。
6.3施工质量控制
6.3.1施工流程：
检查基层一细部构造节点处理一确定铺设位置（预留搭接、铺设）一膜粘贴固定（搭接缝表面覆盖密封）→自验6.3.2施工注意事项：
（1）基层必须干燥、干净、稳固、无尖锐突出物。（2）防水透汽膜铺设前，必须按设计要求确认采用松铺法、平铺法和正反面铺设的朝向。3）铺设应严格控制其搭接边宽度，搭接必须压实、严密可靠。前后两卷的短边、长边搭接应平直，搭接宽度大于等于100mm，相邻两幅膜纵向搭接缝应互相错开。6.3.3屋面铺设防水透汽膜和隔汽膜应符合下列规定：（1）屋面铺设的防水透汽膜和隔汽膜应平行于檐口，顺流水方向搭接，即先在屋面檐口一侧的最低起始处水平开卷铺设。当同一个建筑有高低跨时，先做高跨屋面，再做低跨屋面。
（2）在起始和收头处的防水透汽膜应分别预留出大于100mm宽度，并用胶带粘贴临时固定。（3）随着铺设的进程随时对卷材固定并在搭接处密封。密封应先密封短搭接边，后密封长搭接边，密封后随即用压辊压实。铺膜应达到互相间粘接紧密、且无褶皱6.3.4墙体铺设防水透汽膜和隔汽膜应符合下列规定：（1）墙体铺设防水透汽膜和隔汽膜应先在墙角最低处起始平行墙面，水平开卷铺设，随铺随固定。固定防水透汽膜应按大于等于3点/m密度预先固定，最后按规定固定点数全面固定。
（2）施钉（螺栓）固定前应预先在施钉部位粘贴小块丁基胶带后方可施钉（螺栓），达到密封、牢固。（3）墙面与屋面的防水透汽膜和隔汽膜顺水搭接并密封形成全封闭整体。
7其他
7.1本图集中除注明单位者外，其他均以毫米（mm）为单位。7.2本图集根据杜邦公司提供的技术资料编制，图集的解释由该公司负责。
8图例
防水透汽膜
隔汽膜
防水材料
9详图索引方法
18CJ09-17
详图编号
一详图页次
图集号
审核林榕耳品校对陶基力力设计焦冀曾世页
18CJ09-1
固定支架
杜邦”特卫强防水透汽膜
屋面底层压型钢板
屋面上层压型钢板
保温层
杜邦”特卫强隔汽膜
屋面擦条
双层压型钢板屋面构造
屋面上层压型金属板
杜邦”特卫强防水透汽膜
杜邦特卫强隔汽膜
保温材料
屋面底层压型金属板
双层压型钢板屋面横部面
注：本图集仅示意以防水透汽膜和隔汽膜的位置为主，金属屋面其他构造见具体工程设计。
槽型镀锌扣件
间距≤500
拉铆钉
泄水口
屋面封檐板
彩板檐沟
屋面上层压型金属板
屋面封檐板拉铆钉
防水堵头
檐口支架
屋面上层压型金属板
杜邦特卫强防水透汽膜
杜邦”特卫强隔汽膜
包角件
拉铆钉
杜邦特卫强防水透汽膜
杜邦特卫强隔汽膜
包角件
拉铆钉
双层压型金属板屋面构造
审核林榕瑞校对陶基力魂力设计焦冀曾世场图集号
18CJ09-1
自攻螺钉
拉铆钉
变形缝外盖板
屋脊板
变形缝内盖板
屋面上层压型金属板
杜邦”特卫强防水透汽膜
屋脊底板
屋面变形缝
杜邦特卫强隔汽膜
屋面底层压型钢板
屋面上层压型金属板
女儿墙立柱
杜邦”特卫强防水透汽膜压型钢板复合保温墙体
屋面底层压型钢板
杜邦特卫强隔汽膜
女儿墙泛水件
防水堵头
压型钢板
自攻螺丝
防水堵头
泛水件
杜邦”特卫强防水透汽膜
杜邦特卫强隔汽膜
屋面条
杜邦”特卫强隔汽膜
杜邦特卫强防水透汽膜
女儿墙
双层压型金属板屋面屋脊、变形缝、女儿墙审核林榕品校对陶基力动力设计焦冀曾世图集号
18CJ09-1
