18CJ40-36 建筑防水系统构造(三十六)

本图集是根据廊坊鸿禹乔防水材料有限公司生产的“荷雨”品牌系列防水材料编制的，其产品应用于新建建筑屋面、室内、地下室等部位以及地铁隧道、城市综合管廊、室外台阶、看台和非饮用水池等工程的防水建筑构造。 本图集主要提供了预铺反粘高分子自粘防水卷材、聚氯乙烯（PVC）防水卷材、热塑性聚烯烃（TPO）防水卷材等合成高分子防水卷材系列、改性沥青防水卷材系列、聚氨酯防水涂料、聚合物水泥（JS）防水涂料、非固化橡胶沥青防水涂料、合成高分子（EVA）排水板、塑料防护排（蓄）水板等的主要材料性能指标，设计、施工、验收等环节的技术要点，并给出了在建筑屋面、地下室以及管廊隧道等处应用的防水层材料选用表、构造做法选用表和相关构造节点示意，供设计、施工、验收人员选用。

国家建筑标准设计参考图集
建筑防水系统构造（三十六）
图集号：18CJ40-36
组织编制：中国建筑标准设计研究院
实行日期：2018年7月1日

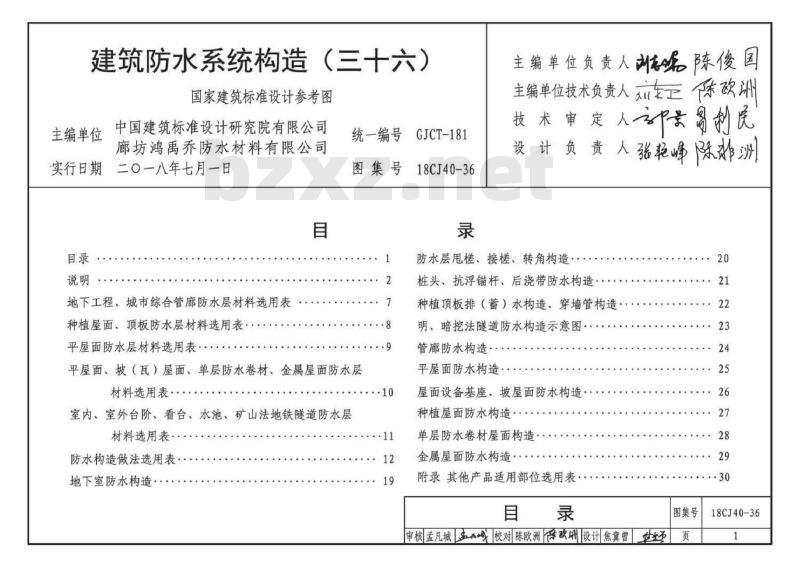

目录
1. 说明
2. 地下工程、城市综合管廊防水层材料选用表
3. 种植屋面、顶板防水层材料选用表
4. 平屋面防水层材料选用表
5. 平屋面、坡（瓦）屋面、单层防水卷材、金属屋面防水层材料选用表
6. 室内、室外台阶、看台、水池、矿山法地铁隧道防水层材料选用表
7. 防水构造做法选用表
8. 地下室防水构造
9. 防水层甩槎、接槎、转角构造
10. 桩头、抗浮锚杆、后浇带防水构造
11. 种植顶板排（蓄）水构造、穿墙管构造
12. 明、暗挖法隧道防水构造示意图
13. 管廊防水构造
14. 平屋面防水构造
15. 屋面设备基座、坡屋面防水构造
16. 种植屋面防水构造
17. 单层防水卷材屋面构造
18. 金属屋面防水构造
19. 附录：其他产品适用部位选用表

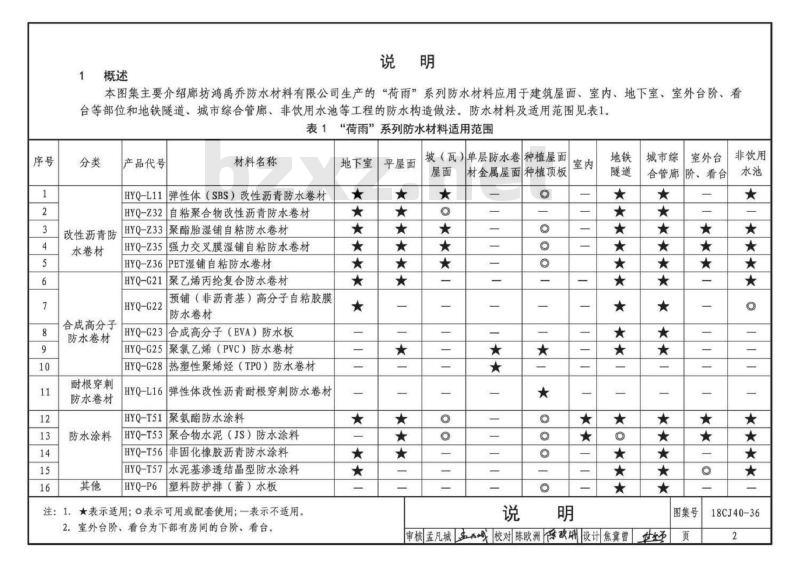

1 概述
说明：本图集主要介绍廊坊鸿禹乔防水材料有限公司生产的“荷雨”系列防水材料应用于建筑屋面、室内、地下室、室外台阶、看台等部位和地铁隧道、城市综合管廊、非饮用水池等工程的防水构造做法。防水材料及适用范围见表1。

表1 “荷雨”系列防水材料适用范围分类

一、改性沥青防水卷材
- HYQ-L11 弹性体（SBS）改性沥青防水卷材
- HYQ-Z32 自粘聚合物改性沥青防水卷材
- HYQ-Z33 聚酯胎湿铺自粘防水卷材
- HYQ-Z35 强力交叉膜湿铺自粘防水卷材
- HYQ-Z36 PET湿铺自粘防水卷材

二、合成高分子防水卷材
- HYQ-G21 聚乙烯丙纶复合防水卷材
- HYQ-G22 预铺（非沥青基）高分子自粘胶膜防水卷材
- HYQ-G23 合成高分子（EVA）防水板
- HYQ-G25 聚氯乙烯（PVC）防水卷材
- HYQ-G28 热塑性聚烯烃（TPO）防水卷材

三、耐根穿刺防水卷材
- HYQ-L16 弹性体改性沥青耐根穿刺防水卷材

四、防水涂料
- HYQ-T51 聚氨酯防水涂料
- HYQ-T53 聚合物水泥（JS）防水涂料
- HYQ-T56 非固化橡胶沥青防水涂料
- HYQ-T57 水泥基渗透结晶型防水涂料

五、其他
- HYQ-P6 塑料防护排（蓄）水板

适用范围说明（★表示适用；O表示可用或配套使用；—表示不适用）：
- 地下室、平屋面、坡（瓦）屋面、种植屋面/顶板：各类型防水材料均适用。
- 单层防水卷材屋面：改性沥青、合成高分子、耐根穿刺、防水涂料均适用；其他产品（HYQ-P6）为配套使用。
- 金属屋面：改性沥青、合成高分子、防水涂料、其他产品均适用；耐根穿刺卷材（HYQ-L16）不适用。
- 室内：合成高分子、防水涂料、其他产品均适用；改性沥青卷材及耐根穿刺卷材不适用。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

18CJ40-36
目录
说明
地下工程、城市综合管廊防水层材料选用表
种植屋面、顶板防水层材料选用表
平屋面防水层材料选用表
平屋面、坡(瓦)屋面、单层防水卷材、金属屋面防水层材料选用表
室内、室外台阶、看台、水池、矿山法地铁隧道防水层材料选用表
防水构造做法选用表
地下室防水构造
防水层甩槎、接槎、转角构造
桩头、抗浮锚杆、后浇带防水构造
种植顶板排(蓄)水构造、穿墙管构造
明、暗挖法隧道防水构造示意图
管廊防水构造
平屋面防水构造
屋面设备基座、坡屋面防水构造
种植屋面防水构造
单层防水卷材屋面构造
金属屋面防水构造
附录 其他产品使用部位选用表
