18CJ60-3 纤维增强水泥外墙装饰挂板建筑构造一一金邦板幕墙、外围护复合墙体系统

图集内容主要包括：说明、金邦板断面图、横装板竖装板索引图、幕墙框架布置图；幕墙系统——通长挂件（标准节点、门窗洞口节点、女儿墙、勒脚节点、转角节点）、短挂件(一)（标准节点、门窗洞口节点、女儿墙、勒脚节点、90°转角节点、135°转角及变形缝节点）、短挂件(二)（横装板标准、90°转角节点、门窗洞口节点；竖装板标准节点、门窗洞口节点、女儿墙、勒脚节点、转角节点）；复合墙体系统（标准节点、门窗洞口节点、坡屋面檐口、勒脚节点）；金邦板辅材列表、工程实例等。图集适用于新建、改建和扩建的民用与一般工业建筑幕墙系统、外围护复合墙体系统，供建筑设计、建筑装饰设计、工程施工和质量检查人员使用。

18CJ60-3 纤维增强水泥外墙装饰挂板建筑构造—金邦板幕墙、外围护复合墙体系统参考图集

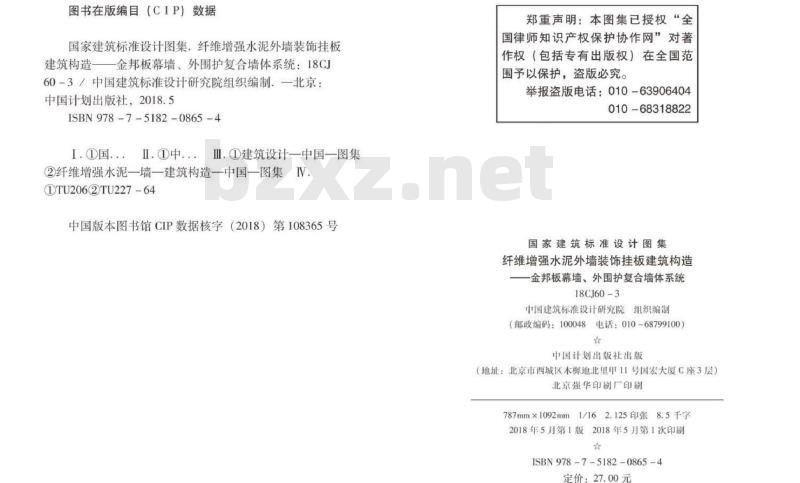

组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社
ISBN：978-7-5182-0865-4

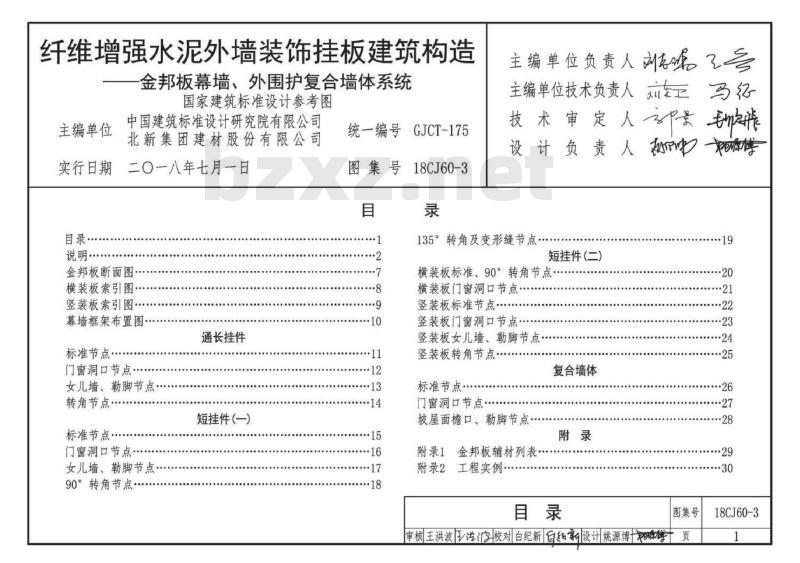

【目录】
- 说明
- 金邦板断面图
- 横装板索引图
- 竖装板索引图
- 幕墙框架布置图
- 通长挂件
- 标准节点
- 门窗洞口节点
- 女儿墙、勒脚节点
- 转角节点
- 短挂件(一)：标准节点、门窗洞口节点、女儿墙、勒脚节点、90°转角节点
- 135°转角及变形缝节点
- 短挂件(二)：横装板标准、90°转角节点、横装板门窗洞口节点、竖装板标准节点、竖装板门窗洞口节点、竖装板女儿墙、勒脚节点、竖装板转角节点
- 标准节点
- 门窗洞口节点
- 坡屋面檐口、勒脚节点
- 复合墙体
- 附录：金邦板辅材列表、工程实例

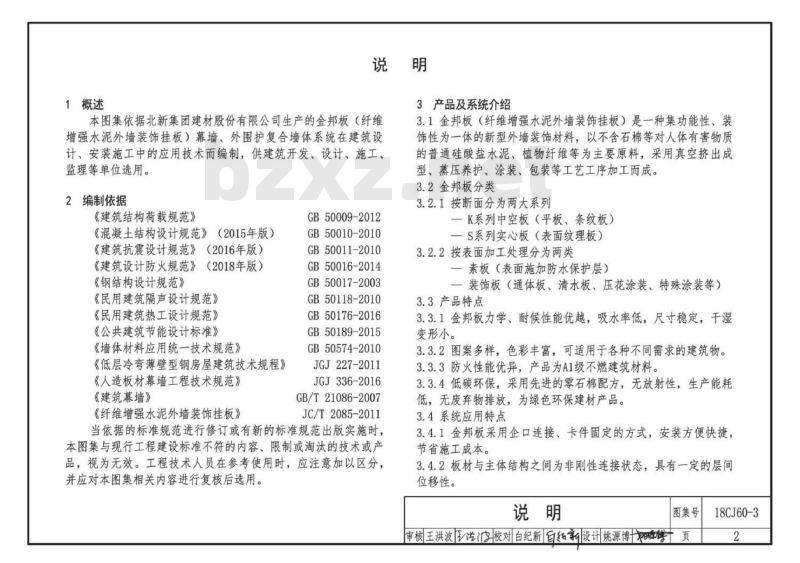

1 概述
说明：本图集依据北新集团建材股份有限公司生产的金邦板（纤维增强水泥外墙装饰挂板）幕墙、外围护复合墙体系统在建筑设计、安装施工中的应用技术而编制，供建筑开发、设计、施工、监理等单位选用。

2 编制依据
- 《建筑结构荷载规范》GB50009-2012
- 《混凝土结构设计规范》（2015年版）GB50010-2010
- 《建筑抗震设计规范》（2016年版）GB50011-2010
- 《建筑设计防火规范》（2018年版）GB50016-2014
- 《钢结构设计规范》GB50017-2003
- 《民用建筑隔声设计规范》GB50118-2010
- 《民用建筑热工设计规范》GB50176-2016
- 《公共建筑节能设计标准》GB50189-2015
- 《墙体材料应用统一技术规范》GB50574-2010
- 《低层冷弯薄壁型钢房屋建筑技术规程》JGJ 227-2011
- 《人造板材幕墙工程技术规范》JGJ 336-2016
- 《建筑幕墙》GB/T 21086-2007
- 《纤维增强水泥外墙装饰挂板》JC/T 2085-2011

注：当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

3 产品及系统介绍
3.1 金邦板（纤维增强水泥外墙装饰挂板）是一种集功能性、装饰性为一体的新型外墙装饰材料，以不含石棉等对人体有害物质的普通硅酸盐水泥、植物纤维等为主要原料，采用真空挤出成型、蒸压养护、涂装、包装等工艺工序加工而成。
3.2 金邦板分类
3.2.1 按断面分为两大系列：
一、K系列中空
