18CJ84-1
AW网织增强保温板（安围板）建筑构造参考图集
中国建筑标准设计研究院
18CJ84-1
AW网织增强保温板(安围板）建筑构造参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

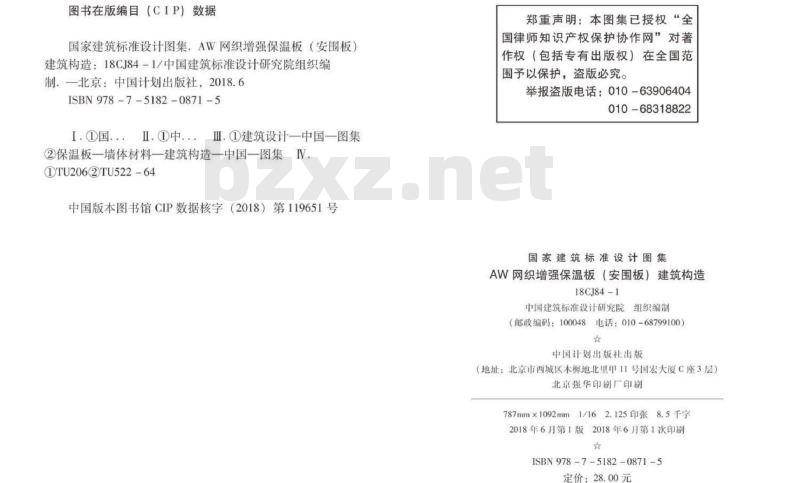

图书在版编目（CIP）数据
国家建筑标准设计图集，AW网织增强保温板（安围板）建筑构造：18CJ84-1/中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2018.6ISBN978-7-5182-0871-5
I.国.··I.中..·Ⅲ.建筑设计一中国一图集②保温板一墙体材料一建筑构造一中国一图集IVDTU2062TU522-64
中国版本图书馆CIP数据核字（2018）第119651号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
AW网织增强保温板（安围板）建筑构造18CJ84-1
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/162.125印张8.5千字2018年6月第1版2018年6月第1次印刷★
ISBN978-7-5182-0871-5
定价：28.00元
国板薄抹灰
保温系
幕墙外保温
防火隔离带
AW网织增强保温板（安围板）建筑构造国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司上海安围智能科技股份有限公司实行日期二〇一八年六月一日

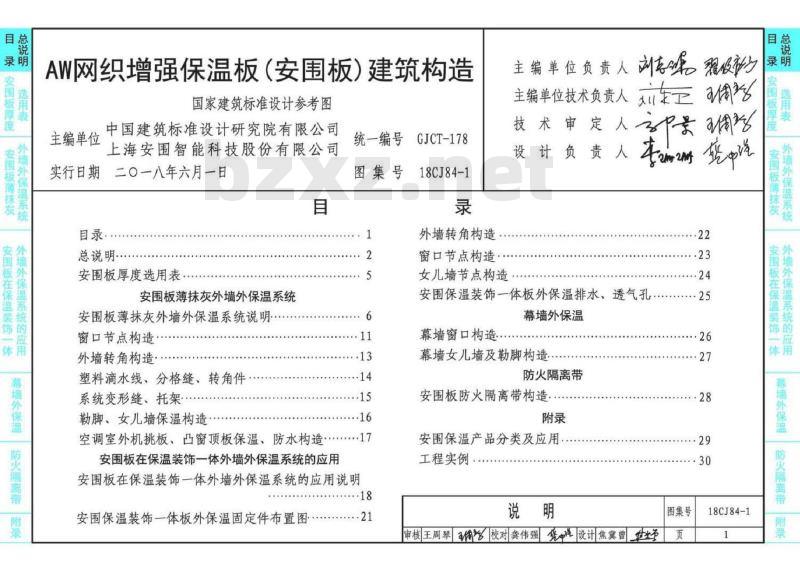

目录·
总说明
安围板厚度选用表·
安围板薄抹灰外墙外保温系统
安围板薄抹灰外墙外保温系统说明窗口节点构造
外墙转角构造：
塑料滴水线、分格缝、转角件
系统变形缝、托架··
勒脚、女儿墙保温构造·
统一编号GJCT-178
图集号
空调室外机挑板、凸窗顶板保温、防水构造安围板在保温装饰一体外墙外保温系统的应用安围板在保温装饰一体外墙外保温系统的应用说明18
安围保温装饰一体板外保温固定件布置图21
18CJ84-1
外墙转角构造
主编单位负责人程
主编单位技术负责人周
技术审定人景假
设计负责人
窗口节点构造
女儿墙节点构造
安围保温装饰一体板外保温排水、透气孔25幕墙外保温
幕墙窗口构造.
幕墙女儿墙及勒脚构造
防火隔离带
安围板防火隔离带构造
安围保温产品分类及应用
工程实例
审核王周琴校对龚伟强货设计焦冀曾世.27
图集号
18CJ84-1
运用表
培外保温系统
国板博沫灰
国板在保温装饰
外增外保温系统的
幕墙外保温
防火隔离带
安圖板薄抹灰
墙外保温系统
安围板在保温装饰
墙外保温系统的应
墙外保温
火隔离带

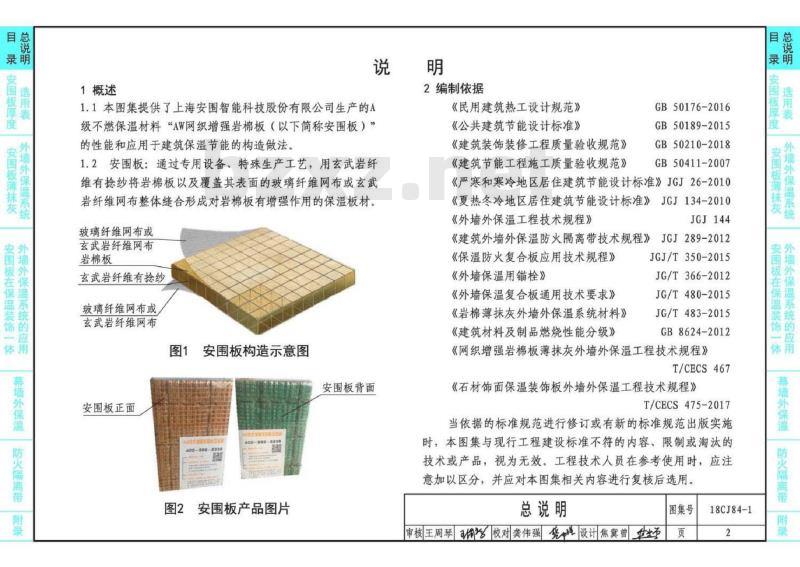

1概述
2编制依据
1.1本图集提供了上海安围智能科技股份有限公司生产的A级不燃保温材料“AW网织增强岩棉板（以下简称安围板）”的性能和应用于建筑保温节能的构造做法。1.2安围板：通过专用设备、特殊生产工艺，用玄武岩纤维有捻纱将岩棉板以及覆盖其表面的玻璃纤维网布或玄武岩纤维网布整体缝合形成对岩棉板有增强作用的保温板材。玻璃纤维网布或
玄武岩纤维网布
岩棉板
玄武岩纤维有捻纱
玻璃纤维网布或
玄武岩纤维网布
安围板构造示意图
安围板正面
图2安围板产品图片
安围板背面
《民用建筑热工设计规范》
《公共建筑节能设计标准》
《建筑装饰装修工程质量验收规范》GB50176-2016
GB50189-2015
GB50210-2018
GB50411-2007
《建筑节能工程施工质量验收规范》《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010JGJ144
《外墙外保温工程技术规程》
》JGJ289-2012
《建筑外墙外保温防火隔离带技术规程》《保温防火复合板应用技术规程》《外墙保温用锚栓》
《外墙保温复合板通用技术要求》《岩棉薄抹灰外墙外保温系统材料》《建筑材料及制品燃烧性能分级》JGJ/T350-2015
JG/T366-2012
JG/T480-2015
JG/T483-2015
GB8624-2012
《网织增强岩棉板薄抹灰外墙外保温工程技术规程》T/CECS467
《石材饰面保温装饰板外墙外保温工程技术规程》T/CECS475-2017
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。总说明
图集号
审核王周琴a价%校对龚伟强镜设计焦冀曾世页
18CJ84-1
外保温系
油板薄抹灰
板在保温装饰
外保温系统的应
幕墙外保温
火隔离带
选用表
板厚度
外墙外保温系统
安围板薄抹灰
人国板在保温装饰一体
墙外保温系统的应用
幕墙外保温
防火隔离带
3适用范围
3.1适用于新建、改建和扩建的民用建筑与一般工业建筑，以及既有建筑节能改造的外墙、屋面保温工程。3.2适用于建筑抗震设防烈度小于或等于8度的地区。4产品性能
4.1安围板是通过专用缝制设备，采用玄武岩纤维有抢纱将岩棉板以及覆盖其表面的玻璃纤维网布或玄武岩纤维网布整体缝合，形成增强的保温板材。通过表面包覆和网织骨架增强后，在保持岩棉板原有性能的基础上显著提高岩棉板垂直于板面的抗拉强度和全板整体性，施工方便性4.2安围板基本规格：长度1200mm，宽度600mm，网织间距不宜大于65mm，线迹长度不宜大于40mm，网织所用针的直径不应大于6mm。安围板尺寸、网织间距允许偏差应符合表1的规定。
表1安围板尺寸、网织间距允许偏差项目
长度（mm)
宽度（mm）
厚度（mm）
直角偏离度（mm/m）
网织间距（mm）
允许偏差
+10，-3
4.3安围板性能要求应符合表2的规定表2安围板的性能要求
垂直于板面方向的抗拉强度（MPa）导热系数【W/（mK）J（平均温度25℃）尺寸稳定性（长/宽/厚）（%）
燃烧性能等级
性能指标
4.4安围板的组成材料性能应符合下列规定4.4.1所用岩棉板的性能应符合现行行业标准《岩棉薄抹灰外墙外保温系统材料》JG/T483的规定4.4.2网织用纤维网布应采用玻璃纤维网布或玄武岩纤维网布，主要性能应符合表3的规定。表3网织用玻璃纤维网布或玄武岩纤维网布主要性能项目
网孔尺寸（mm）
单位面积质量（g/m2）
耐碱断裂强力（经，纬向）（N/50mm）耐碱断裂强力保留率（经向、纬向）（%）断裂伸长率（经向、纬向）（%）性能指标
4.4.3缝制材料应采用玄武岩纤维有拾纱，主要性能应符合表4的规定。
总说明
审核王周琴a校对龚伟强汽设计焦冀曾+图集号
18CJ84-1
安国板厚房
选用表
安围板薄抹灰
电外保温系统
文国板在保温装饰一体
墙外保温系统的应用
幕墙外保温
防火隔离带
安国板厚度
选用表
外墙外保温系统
安围板薄抹灰
安围板在保温装饰一
外增外保温系统的应用
幕墙外保温
防火隔离带
表4玄武岩纤维有抢纱主要性能
性能指标
管纱应颜色均匀，卷绕紧密，
成型良好，保证退绕方便
线密度（tex）
含水率（%）
含油率（%）
断裂强度（N/tex）
5材料包装、购存与运输
0.70~1.30
5.1安围板应采用塑料薄膜袋包装，堆放高度不得大于3m。
5.2包装袋上应标明产品名称、型号与数量、标准号、生产日期与保质期、生产单位与地址。5.3材料在运输、装卸和贮存过程中应防潮、防雨、防曝晒，包装袋不得破损，应贮存在阴凉，干燥、通风处。6图集内容
6.1安围板薄抹灰外墙外保温系统。6.2安围板在保温装饰一体外墙外保温系统的应用。6.3幕墙外保温。
6.4防火隔离带。
7其他
7.1本图集中除注明单位者外，其他均以毫米（mm）为单位。7.2其他未尽事宜，均应按照国家现行标准执行。7.3本图集根据上海安围智能科技股份有限公司提供的技术资料编制，图集的解释由该公司负责。8索引方法
节点构造编号
18CJ84-1
总说明
审核王周琴校对龚伟强设计焦冀曾世图集号
18CJ84-1
国板厚
选用表
外培外保温系统
安画板薄抹灰
外墙外保温系统的应用
围板在保温装饰一体
幕墙外保温
防火隔高带
安围板厚度
选用表
安围板薄抹灰
墙外保温系统
外雕外保器装的
保温系统
幕墙外保温
防火隔离带
气候区
严寒、寒冷
入e=0.040×
1.1=0.044
夏热冬冷
入e=0.040×
1.2=0.048
基层墙体
构造简图
粘贴安围板
厚度：
钢筋混凝土墙（200)
主断面部位
热阻R
[(m2·K)/w]
传热系数K
【W/(m2·K)]
注：1.安围板导热系数0.040。
2.导热系数修正系数考虑了温度、湿度，安围板厚度选用表
混凝土空心砌块墙（190)
主断面部位
传热系数K
热阻R
[(mK)/w]
[W/(m2·K)]
各种应力作用下的应变（如变形、开灰砂砖墙（240）
主断面部位
热阻R
[(m2-k)/w]
传热系数K
[W/ (m2.K)]
DM多孔砖墙（190）
主断面部位
传热系数K
热阻R
[(m2-K)/W]
安围板厚度选用表
【w/ (m2.K)]
KP1多孔砖墙（240)
主断面部位
传热系数K
热阻R
[(mk)/W]
图集号
以及材料导热系数随时间的变化等因素影响，裂）
审核王周琴a校对龚伟强货汽设计焦冀曾页
3.传热系数修正系数考虑板缝、连接件等施工因素影响，应根据工程实际调整。[W/(m2.K)]
18CJ84-1
安围板厚度
选用表
安国板薄抹灰
电外保温系统
外保温
在保温
系统的
温装饰
幕墙外保温
防火隔离带
安国板厚
选用表
外能外铁不
安围板在保温装饰一
外保温系统的应用
幕墙外保温
防火隔离带
安围板薄抹灰外墙外保温系统说明安围板薄抹灰外墙外保温系统：置于建筑物外墙外侧，以安围板为保温层材料，采用胶粘剂粘贴并辅以锚栓固定的方式与基层墙体可靠连接，并以压入玻璃纤维网布的抹面胶浆复合而成的抹面层以及外饰面层构成的外墙外保温系统。系统还包括护角、托架等配件。简称：安围板外保温系统。1系统及其组成材料
1.1安围板外保温系统基本构造见表1-1。表1-1安围板外保温系统基本构造构造示意图
①基层墙体
混凝土墙或各种砌体墙
+界面剂
+找平层
1.2安围板外保温系统的性能见表1-2的规定表1-2安围板外保温系统的性能要求项目
耐候性
抹面层与安围板
拉伸粘结强度（MPa）
吸水量（g/m2）
二层及以上
性能指标
无可见裂缝，无粉化、
空鼓、剥落现象
10J级
②粘结层
胶粘剂
系统的基本构造
③保温层
安围板
续表1-2
④抹面层
+抹面胶浆
+耐碱玻璃纤维网布
防护层水蒸气渗透阻
[(m2.h-Pa)/g]
耐冻融
（30次冻融
循环）
抹面层与安围板
拉伸粘结强度（MPa）
抹面层不透水性
③饰面层
柔性饰面材料（水
性外墙涂料、饰面
砂浆、柔性饰面砖
性能指标
符合设计要求
无可见裂缝，无粉化、
空鼓、剥落现象
2h试样内侧无水渗透
安围板薄抹灰外墙外保温系统说明审核王周琴a饲校对龚伟强汽设计焦冀曾世图集号
18CJ84-1
安国板厚度
选用表
外维外娱练
安围板在保温装饰一体
外增墙外保温系统的应用
幕墙外保温
防火隔离带
远用表
板厚度
外维外保摄统
外通补保联装箱牌
国板在保温装饰一
幕墙外保温
防火隔离带
组成材料性能要求
安围板性能要求见第3页产品性能部分。1.2.1
胶粘剂的性能见表1-3。
表1-3胶粘剂性能要求
原强度
拉伸粘结强度
（与水泥砂浆板）
浸水48h，干燥2h
（MPa）
浸水48h，干燥7d
原强度
拉伸粘结强度
（与安围板）
耐水浸水48h，干燥2h
强度浸水48h，干燥7d
（MPa）
可操作时间（h）
抹面胶浆的性能见表1-4。
表1-4抹面胶浆性能要求
标准状态
拉伸粘结强度
浸水48h，干燥2h
（与安围板）
（MPa）
压折比
浸水48h，干燥7d
耐冻融强度
吸水量（g/m2）
抗冲击性
可操作时间（h）
性能指标
性能指标
≤500
嵌入抹面胶浆中的玻璃纤维网布性能见表1-5。表1-5嵌入抹面胶浆中的玻璃纤维网布的性能要求项目
网孔间距（mm）
单位面积质量（g/m2）
耐碱断裂强力
（经向、纬向）（N/50mm）
耐碱断裂强力保留率
性能指标
加强型
普通型
（经向、纬向）（%）
断裂伸长率
（经向、纬向）（%）
1.2.5锚栓的设置
锚栓是由金属螺钉和带圆盘的塑料膨胀套管两部分组成，金属螺钉应采用浸过表面防锈处理的金属制成，带圆盘的塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯制成，制作塑料套管的材料不得使用回收的再生材料。锚栓有效深度在混凝土中不小于25mm，在砌体墙中不小于50mm，塑料圆盘直径不小于60mm，单个锚栓抗拉承载力标准值不小于0.3kN，且应进行拉拔力现场试验。普通混凝土和其他实心墙体应采用通过摩擦承载的锚栓；空心或多孔砌块墙体宜采用通过摩擦和机械锁定承载的锚栓。
安围板薄抹灰外墙外保温系统说明图集号
18CJ84-1
审核王周琴校对龚伟强设计焦冀曾页
安围板厚度
选用表免费标准下载网bzxz
外墙外保温系统
安围板薄抹灰
安围板在保温装饰
墙外保温系统的应用
幕墙外保温
防火隔离带
远用表
外外保
增外保温系统的应用
国板在保温装饰
幕墙外保温
防火隔离带
锚栓数量不应低于表1-6的规定。表1-6锚栓数量
楼层高度（m）
>24，≤50
>50，<100
锚栓数量（个/m2）
胶粘剂应承受系统全部荷载，不能因使用锚栓就放宽对胶粘剂粘结性能的要求。
1.2.6饰面材料宜采用涂装饰面材料。涂装材料应采用水性外墙涂料、饰面砂浆和柔性饰面砖等，其性能应与安围板外保温系统相容，并应符合现行国家相关标准的规定。不宜使用弹性涂料。
1.2.7柔性面砖的性能指标见表1-7。表1-7柔性面砖的性能要求
单位面积质量（kg/m2）
吸水率（%）
厚度（mm）
单块面积（m2）
抗冻性
耐冻融试验后无裂缝或破坏
1.2.8柔性面砖粘结剂性能指标见表1-8。1.2.9辅件如托架、护角线、滴水线条、勒脚、垫片等，塑料件应采用原生塑料制造，不应使用再生材料。铝合金件应经阳极氧化处理。金属制件应采用不锈钢或经过表面防锈防腐处理。
表1-8柔性面砖粘结剂的性能要求指标
原强度
浸水后
与饰面砖拉伸
粘结强度（MPa）
热老化后
冻融循环后
晾置时间（min）
压折比
2设计与施工
2.1安围板外保温系统的基本构造应符合下列要求：2.1.1安围板的粘贴面和抹面胶浆抹灰面应分别薄批胶粘剂和抹面胶浆进行表面处理；
2.1.2安围板与基层墙体应采用粘贴为主、机械锚固为辅的固定方式，粘贴面积不得小于板面积的60%；2.1.3锚栓应设置在安围板的外表面；2.1.4抹面层中应压入一层玻璃纤维网布，建筑首层应采用加强型，二层及以上可采用普通型；2.1.5抹面层厚度宜为4~6mm
2.2安围板的贴砌方式应符合下列规定：2.2.1安围板应按顺砌方式粘贴，竖缝应逐行错缝，错缝宽度宜为1/2板长，最小错缝尺寸应为200mm；2.2.2墙角处安围板应交错互锁（图1-1）：安围板薄抹灰外墙外保温系统说明审核王周琴a价校对龚伟强张设计焦冀曾图集号
18CJ84-1
安围板厚座
选用表
外墙外保温系统
安围板薄抹灰
文国板在保温装饰
外保温系统的
幕墙外保温
防火隔离带
安围板厚度
选用表
外墙外保温系统
安围板薄抹灰
安国板在保温装饰
外墙外保温系统的应用
幕增外保温
防火隔离带
图1-1安围板排板图
基层墙体
安围板
2.2.3安围板裁切时，应注意按板面标注裁切方向切割；2.2.4门窗洞口四个侧边的外转角应采用包角条或双包网的方式做防撞加强处理，并在洞口四角45°方向加贴200mm×300mm的玻璃纤维网布进行防裂增强处理（图1-2）。2.3安围板的长度不宜大于1200mm，宽度不宜大于600mm。粘贴时，胶粘剂应涂在板背面，在基层平整度小于5mm/2m时，优先使用条粘法（图1-3）进行粘贴，胶条应呈水平方向。
洞口四角附加玻璃纤维
网布（标准网）
图1-2洞口四角附加耐碱玻璃纤维网布胶粘剂
条宽12@30
图1-3
条粘法示意图
安围板薄抹灰外墙外保温系统说明审核王周琴价校对龚伟强镜设计焦冀曾世场图集号
18CJ84-1
心说明
安国板厚度
选用表
外墙外保温系统
安围板薄抹灰
安围板在保温装饰一体
外墙外保温系统的应用
鼎墙外保温
防火隔离带
