18CJ83-1 外墙外保温系统建筑构造(一)

本图集是以山东国创节能科技股份有限公司的A级不燃保温材料及其外墙外保温系统在建筑工程中的应用技术为依据编制的。图集内容主要包括：总说明、保温板厚度选用表、保温装饰板外墙外保温系统介绍与构造做法、粘贴保温板外墙外保温系统介绍与构造做法。图集条理清楚，选用方便，能满足设计和施工的需要。该图集适用于抗震设防烈度8度及8度以下地区，在以混凝土或砌体为基层墙体的新建、改建、扩建民用建筑及既有建筑外墙节能改造工程的设计与施工。

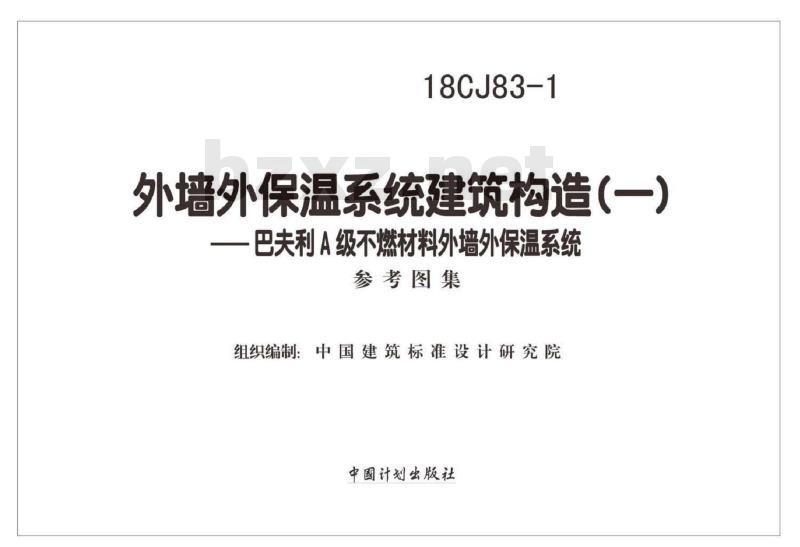

18CJ83-1 外墙外保温系统建筑构造（一）——巴夫利A级不燃材料外墙外保温系统参考图集
组织编制：中国建筑标准设计研究院

【目录】
1. 总说明
2. 岩棉带（条）厚度选用表
3. 渗透型A级防火保温板（AFCC板）厚度选用表
4. 聚合聚苯板（AEPS板）厚度选用表
5. 保温装饰板外墙外保温系统（含岩棉A型、AFCC B型、AEPS C型）
6. 粘贴保温板外墙外保温系统（含AFCC D1/D2型、AEPS E1/E2型）
7. 节点构造（含外墙转角、窗口节点、女儿墙节点、水落管安装及管道穿墙、排水透气孔、系统变形缝、金属窗台板、塑料滴水线、分格缝等）

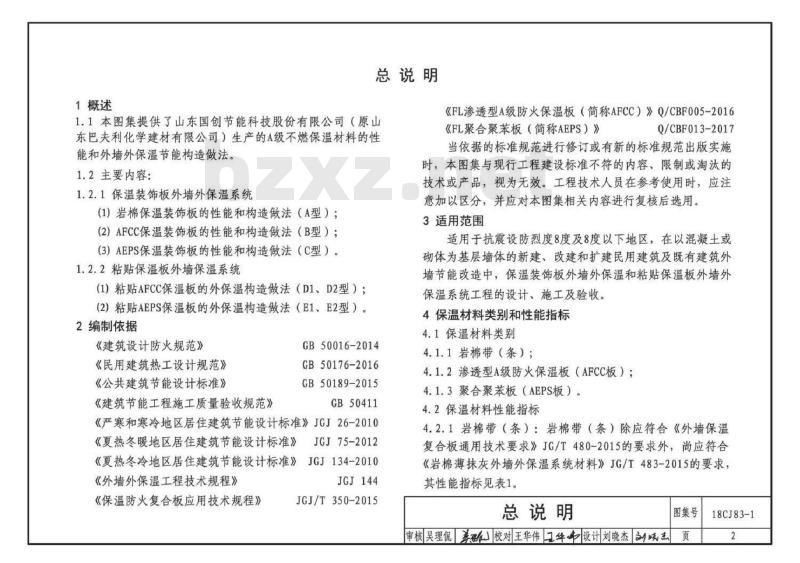

1 概述
1.1 本图集提供了山东国创节能科技股份有限公司（原山东巴夫利化学建材有限公司）生产的A级不燃保温材料的性能和外墙外保温节能构造做法。
1.2 主要内容：
1.2.1 保温装饰板外墙外保温系统：
(1) 岩棉保温装饰板的性能和构造做法（A型）；
(2) AFCC保温装饰板的性能和构造做法（B型）；
(3) AEPS保温装饰板的性能和构造做法（C型）。
1.2.2 粘贴保温板外墙外保温系统：
(1) 粘贴AFCC保温板的外保温构造做法（D1、D2型）；
(2) 粘贴AEPS保温板的外保温构造做法（E1、E2型）。

2 编制依据
- 《建筑设计防火规范》GB50016-2014
- 《民用建筑热工设计规范》GB50176-2016
- 《公共建筑节能设计标准》GB50189-2015
- 《建筑节能工程施工质量验收规范》GB50411
- 《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010
- 《夏热冬暖地区居住建筑节能设计标准》JCJ75-2012
- 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010
- 《外墙外保温工程技术规程》JGJ/T 350-2015
- 《保温防火复合板应用技术规程》JGJ144
- 《FL渗透型A级防火保温板（简称AFCC）》Q/CBF005-2016
- 《FL聚合聚苯板（简称AEPS）》Q/CBF013-2017
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

3 适用范围
适用于抗震设防烈度8度及8度以下地区，在以混凝土或砌体为基层墙体的新建，改建和扩建民用建筑及既有建筑外墙节能改造中，保温装饰板外墙外保温和粘贴保温板外墙外保温系统工程的设计、施工及验收。

4 保温材料类别和性能指标
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

18CJ83-1

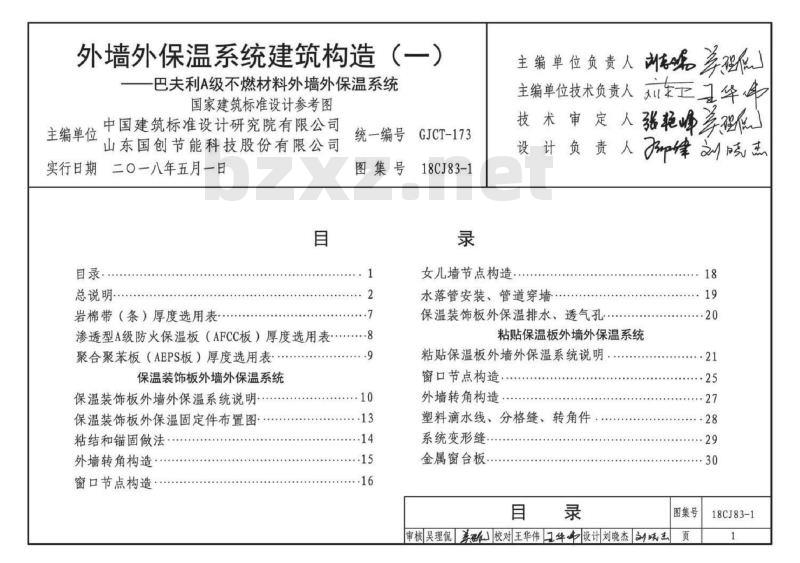

目录
总说明
岩棉带(条)厚度选用表
热固复合聚苯乙烯泡沫保温板(AFCC板)厚度选用表
无机复合聚苯不燃保温板(AEPS板)厚度选用表
保温装饰板外墙外保温系统
保温装饰板外墙外保温系统说明
保温装饰板外保温固定件布置图
粘结和锚固做法
外墙转角构造
窗口节点构造
女儿墙节点构造
水落管安装、管道穿墙
保温装饰板外保温排水、透气孔
粘贴保温板外墙外保温系统
粘贴保温板外墙外保温系统说明
窗口节点构造
外墙转角构造
塑料滴水线、分格缝、转角件
系统变形缝
金属窗台板
