17CJ36-1 屋面防水系统建筑构造(一)

本图集是以德尉达（上海）贸易有限公司的系列防水卷材在建筑屋面防水工程中的应用技术为依据编制的国家建筑标准设计参考图。适用于防水设防等级为I（一）级的各类建筑屋面防水工程。图集内容主要包括：总说明、屋面防水、隔汽材料一览表、防水系统设计及选用、防水构造做法选用表、相关节点大样及材料性能指标等。图集条理清楚、选用方便，能满足设计和施工的需要。该图集适用于基层为混凝土结构、压型钢板结构和木结构的新建和翻修的平屋面、坡屋面以及种植屋面（含地下室顶板绿化）防水工程。图集以德国VDD以及欧洲屋面防水系统构造为基础，综合中国现有的屋面工程技术规范编制，供设计人员设计选用。

屋面防水系统建筑构造（一）（17CJ36-1）

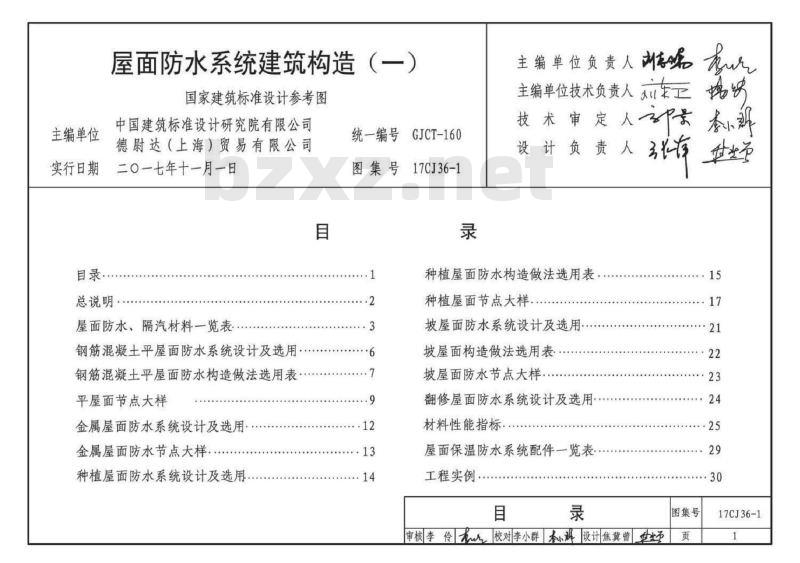

【目录】
1. 总说明
2. 屋面防水、隔汽材料一览表
3. 钢筋混凝土平屋面防水系统设计及选用
3.1 钢筋混凝土平屋面防水构造做法选用表
3.2 平屋面节点大样
4. 金属屋面防水系统设计及选用
4.1 金属屋面防水节点大样
5. 种植屋面防水系统设计及选用
5.1 种植屋面防水构造做法选用表
5.2 种植屋面节点大样
6. 坡屋面防水系统设计及选用
6.1 坡屋面构造做法选用表
6.2 坡屋面防水节点大样
7. 翻修屋面防水系统设计及选用
7.1 材料性能指标
8. 屋面保温防水系统配件一览表
9. 工程实例

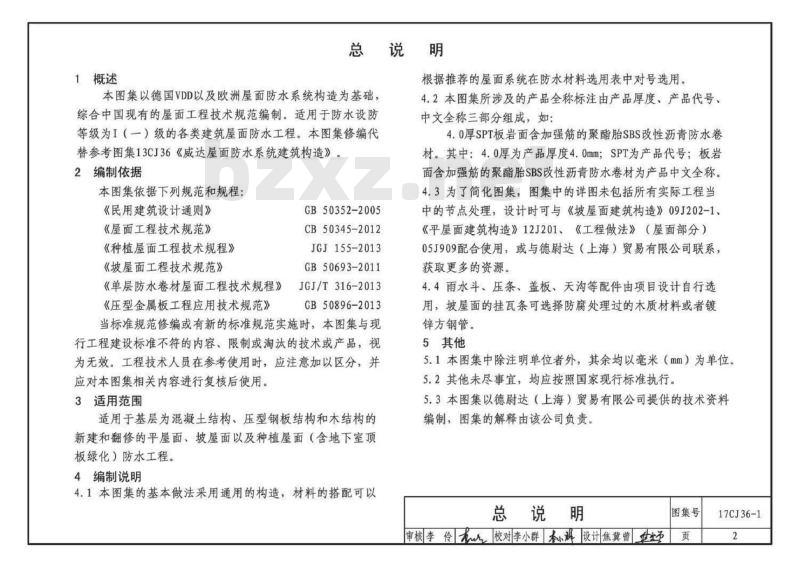

【1 概述】
本图集以德国VDD以及欧洲屋面防水系统构造为基础，综合中国现有的屋面工程技术规范编制。适用于防水设防等级为I（一）级的各类建筑屋面防水工程。本图集修编代替参考图集13CJ36《威达屋面防水系统建筑构造》。

【2 编制依据】
本图集依据下列规范和规程：
- 《民用建筑设计通则》 GB50352-2005
- 《屋面工程技术规范》 CB50345-2012
- 《种植屋面工程技术规程》 JGJ155-2013
- 《坡屋面工程技术规范》 GB50693-2011
- 《单层防水卷材屋面工程技术规程》 JGJ/T316-2013
- 《压型金属板工程应用技术规范》 GB50896-2013
当标准规范修编或有新的标准规范实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。

【3 适用范围】
适用于基层为混凝土结构、压型钢板结构和木结构的新建和翻修的平屋面、坡屋面以及种植屋面（含地下室顶板绿化）防水工程。

【4 编制说明】
4.1 本图集的基本做法采用通用的构造，材料的搭配可以根据推荐的屋面系统在防水材料选用表中对号选用。
4.2 本图集所涉及的产品全称标注由产品厚度、产品代号、中文全称三部分组成，如：4.0厚SPT板岩面含加强筋的聚酯胎SBS改性沥青防水卷材。其中：4.0厚为产品厚度4.0mm；SPT为产品代号；板岩面含加强筋的聚酯胎SBS改性沥青防水卷材为产品中文全称。
4.3 为了简化图集，图集中的详图未包括所有实际工程当中的节点处理，设计时可与《坡屋面建筑构造》09J202-1、《平屋面建筑构造》12J201、《工程做法》（屋面部分）05J909配合使用，或与德尉达（上海）贸易有限公司联系，获取更多的资源。
4.4 雨水斗、压条、盖板、天沟等配件由项目设计自行选用，坡屋面的挂瓦条可选择防腐处理过的木质材料或者镀锌方钢管。

【5 其他】
5.1 本图集中除注明单位者外，其余均以毫米（mm）为单位。
5.2 其他未尽事宜，均应按照国家现行标准执行。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

17CJ36-1
目录
总说明
屋面防水、隔汽材料一览表
钢筋混凝土平屋面防水系统设计及选用
钢筋混凝土平屋面防水构造做法选用表
平屋面节点大样
金属屋面防水系统设计及选用
金属屋面防水节点大样
种植屋面防水系统设计及选用
种植屋面防水构造做法选用表
种植屋面节点大样
坡屋面防水系统设计及选用
坡屋面防水节点大样
翻修屋面防水系统设计及选用
材料性能指标
屋面保温防水系统配件一览表
工程实例
