18CJ87-1 采光、通风、消防排烟天窗（一）

本图集是根据大连光华采光通风工程有限公司生产的系列采光、通风、消防排烟天窗编制的，适用于新建、改建、扩建的民用建筑（航站楼、车站、体育馆、步行商业街等）及工业建筑（厂房、车库、机库、仓储、物流等）。本图集主要介绍了三角形消防排烟天窗、重型（一字型、三角型）消防排烟天窗、防雨型消防排烟天窗、百叶窗型消防排烟窗、圆拱侧开型采光排烟天窗、防雪薄型通风排烟天窗和圆拱固定型采光天窗的特点、适用范围，给出了不同窗型“材料、尺寸、单个窗整窗重量、有效通风面积、抗风压、抗雪荷载”的选用依据和构造做法，提供了“无胶无钉、结构防水”的消防排烟天窗选择，供设计、施工人员参考使用。

图集号：18CJ87-1
名称：采光、通风、消防排烟天窗（一）参考图集
主编单位：中国建筑标准设计研究院
实行单位：大连光华采光通风工程有限公司
实行日期：2018年12月1日

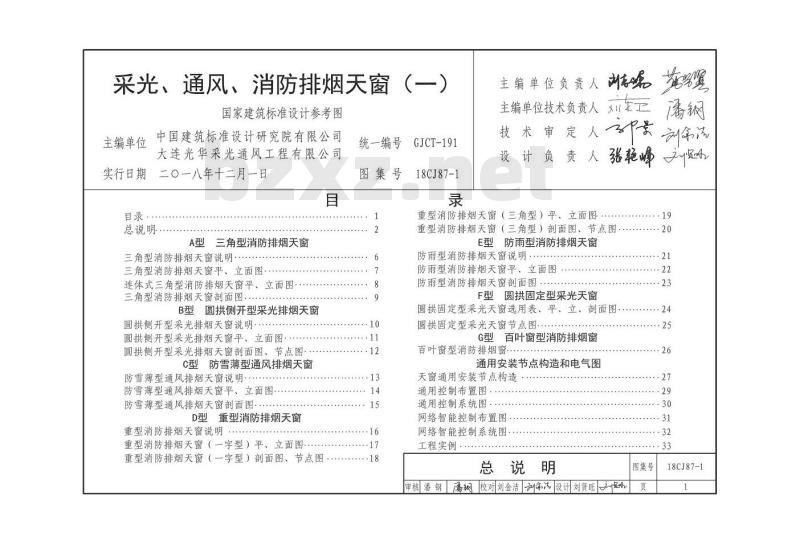

目录
1. 总说明
2. A型三角型消防排烟天窗（说明、平立面图、剖面图）
3. B型圆拱侧开型采光排烟天窗（说明、平立面图、剖面图、节点图）
4. C型防雪薄型通风排烟天窗（说明、平立面图、剖面图）
5. D型重型消防排烟天窗（一字型与三角型说明、平立面图、剖面图、节点图）
6. E型防雨型消防排烟天窗（说明、平立面图、剖面图）
7. F型圆拱固定型采光天窗（选用表、平立面图、剖面图、节点图）
8. G型百叶窗型消防排烟窗
9. 通用安装节点构造和电气图（天窗通用安装节点、通用控制布置图、通用控制系统图、网络智能控制布置图、网络智能控制系统图）
10. 工程实例

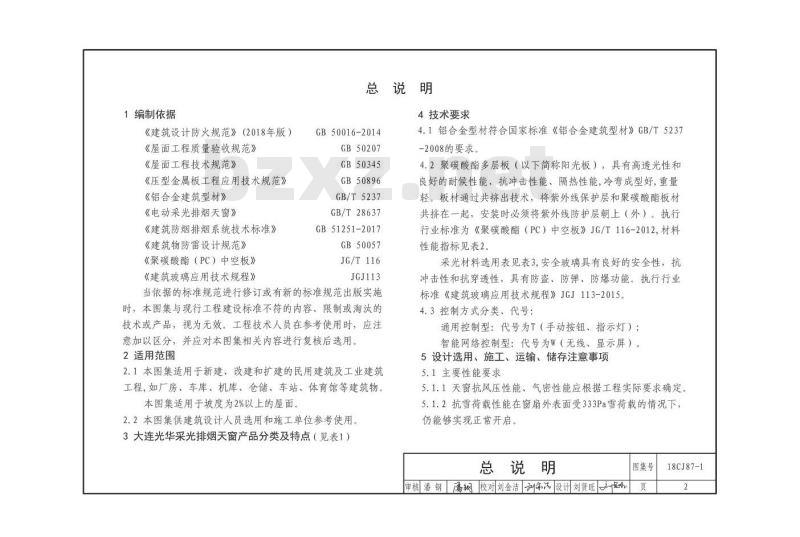

总说明

1 编制依据
《建筑设计防火规范》（GB50016-2014）
《屋面工程质量验收规范》（GB50207）
《屋面工程技术规范》（GB50345）
《压型金属板工程应用技术规范》（GB50896）
《铝合金建筑型材》（GB/T5237）
《电动采光排烟天窗》（GB/T28637）
《建筑防烟排烟系统技术标准》（GB51251-2017）
《建筑物防雷设计规范》（GB50057）
《聚碳酸酯（PC）中空板》（JG/T116）
《建筑玻璃应用技术规程》（JGJ113）
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

2 适用范围
2.1 本图集适用于新建、改建和扩建的民用建筑及工业建筑工程，如厂房、车库、机库、仓储、车站、体育馆等建筑物。本图集适用于坡度为2%以上的屋面。
2.2 本图集供建筑设计人员选用和施工单位参考使用。

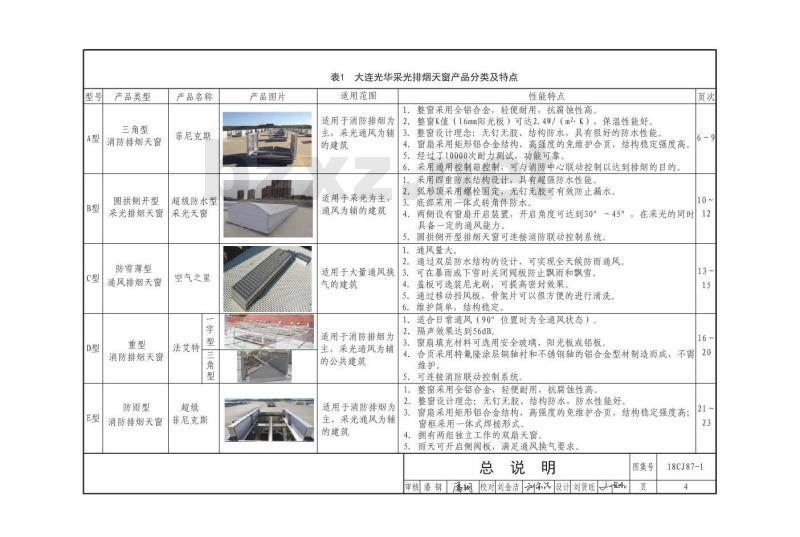

3 大连光华采光排烟天窗产品分类及特点（见表1）

4 技术要求
4.1 铝合金型材符合国家标准《铝合金建筑型材》GB/T5237-2008的要求。
4.2 聚碳酸酯多层板（以下简称阳光板），具有高透光性和良好的耐候性能、抗冲击性能、隔热性能，冷弯成型好，重量轻。板材通过共挤出技术，将紫外线保护层和聚碳酸酯板材共挤在一起，安装时必须将紫外线防护层朝上（外）。执行行业标准为《聚碳酸酯（PC）中空板》JG/T116-2012。
采光材料选用见表3，安全玻璃具有良好的安全性、抗冲击性和抗穿透性，具有防盗、防弹、防爆功能。执行行业标准《建筑玻璃应用技术规程》JGJ113-2015。
4.3 控制方式分类、代号：
- 通用控制型：代号为T（手动按钮、指示灯）；
- 智能网络控制型：代号为W（无线、显示屏）。

5 设计选用、施工、运输、储存注意事项
5.1 主要性能要求
5.1.1 天窗抗风压性能、气密性能应根据工程实际要求确定。
5.1.2 抗雪荷载性能：在窗扇外表面受333Pa雪荷载的情况下，仍能够实现正常开启。

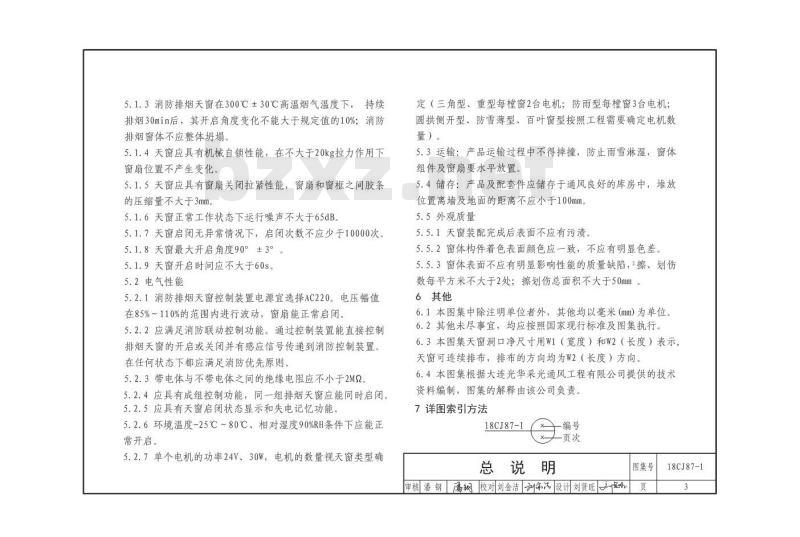

5.1.3 消防排烟天窗性能：在300℃±30℃高温烟气温度下，持续排烟30min后，其开启角度变化不能大于规定值的10%；消防排烟窗体不应整体塌陷。
5.1.4 天窗应具有机械自锁性能，在不大于20kg拉力作用下窗扇位置不产生变化。
5.1.5 天窗应具有窗扇关闭拉紧性能，窗扇和窗框之间胶条的压缩
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

18CJ87-1
目录
总说明
A型 三角型消防排烟天窗
三角型消防排烟天窗说明
三角型消防排烟天窗平、立面图
连体式三角型消防排烟天窗平、立面图
三角型消防排烟天窗剖面图
B型 圆拱侧开型采光排烟天窗
圆拱侧开型采光排烟天窗说明
圆拱侧开型采光排烟天窗平、立面图
圆拱侧开型采光排烟天窗剖面图、节点图
C型 防雪薄型通风排烟天窗
防雪薄型通风排烟天窗说明
防雪薄型通风排烟天窗平、立面图
防雪薄型通风排烟天窗剖面图
D型 重型消防排烟天窗
重型消防排烟天窗说明
重型消防排烟天窗(一字型)平、立面图
重型消防排烟天窗(一字型)剖面图、节点图
重型消防排烟天窗(三角型)平、立面图
重型消防排烟天窗(三角型)剖面图、节点图
E型 防雨型消防排烟天窗
防雨型消防排烟天窗说明
防雨型消防排烟天窗平、立面图
防雨型消防排烟天窗剖面图
F型 圆拱固定型采光天窗
圆拱固定型采光天窗选用表、平、立、剖面图
圆拱固定型采光天窗节点图
G型 百叶窗型消防排烟窗
百叶窗型消防排烟窗
通用安装节点构造和电气图
天窗通用安装节点构造
通用控制布置图
通用控制系统图
网络智能控制布置图
网络智能控制系统图
工程实例
