13CJ40-1
建筑防水系统构造（一）
参考图集
使用正版图集
注册积分
年终回报
免费网络课程
08892298
刮开此处上网积分
中国建筑标准设计研究院
主编单位
实行日期
建筑防水系统构造（一）
国家建筑标准设计参考图
中国建筑标准设计研究院
北京东方雨虹防水技术股份有限公司二0一三年七月一日

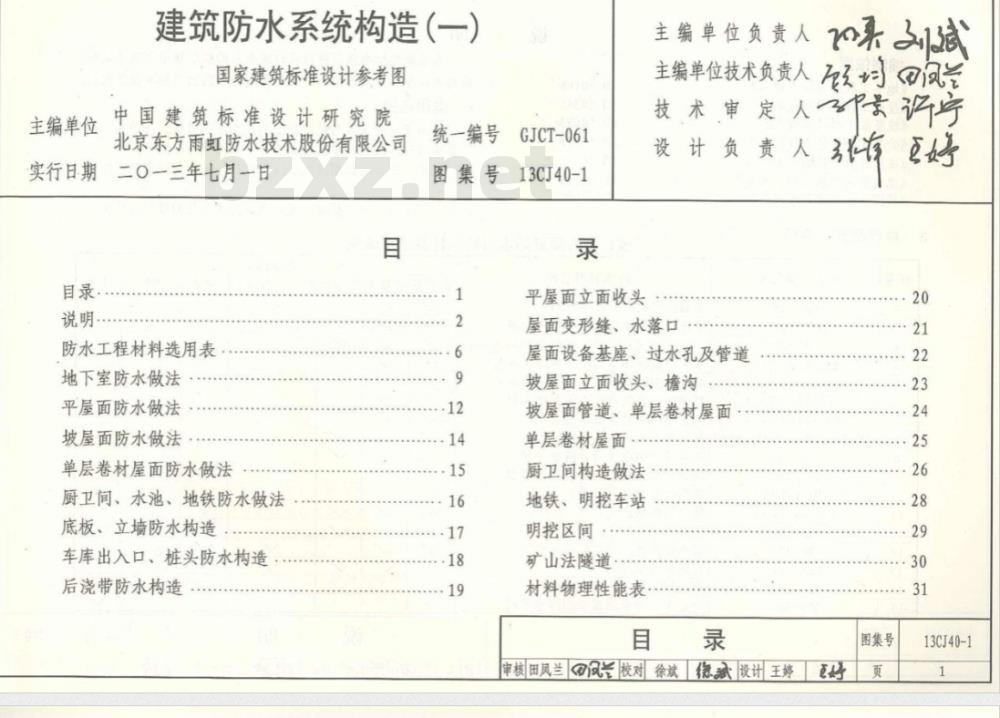

目录．.
防水工程材料选用表
地下室防水做法
平屋面防水做法
坡屋面防水做法
单层卷材屋面防水做法
厨卫间、水池、地铁防水做法
底板、立墙防水构造
车库出入口、桩头防水构造
后浇带防水构造
统一编号
图集号
GJCT-061
13CJ40-1
平屋面立面收头
主编单位负责人买试
主编单位技术负责人以均
技术审定人证宁
设计负责人好
屋面变形缝、水落口
屋面设备基座、过水孔及管道
坡屋面立面收头、檐沟
坡屋面管道、单层卷材屋面
单层卷材屋面
厨卫间构造做法
地铁、明挖车站
明挖区间·
矿山法隧道
材料物理性能表
审核 田风兰风校对徐斌藏设计王婷好21
图集号
13CJ40-1

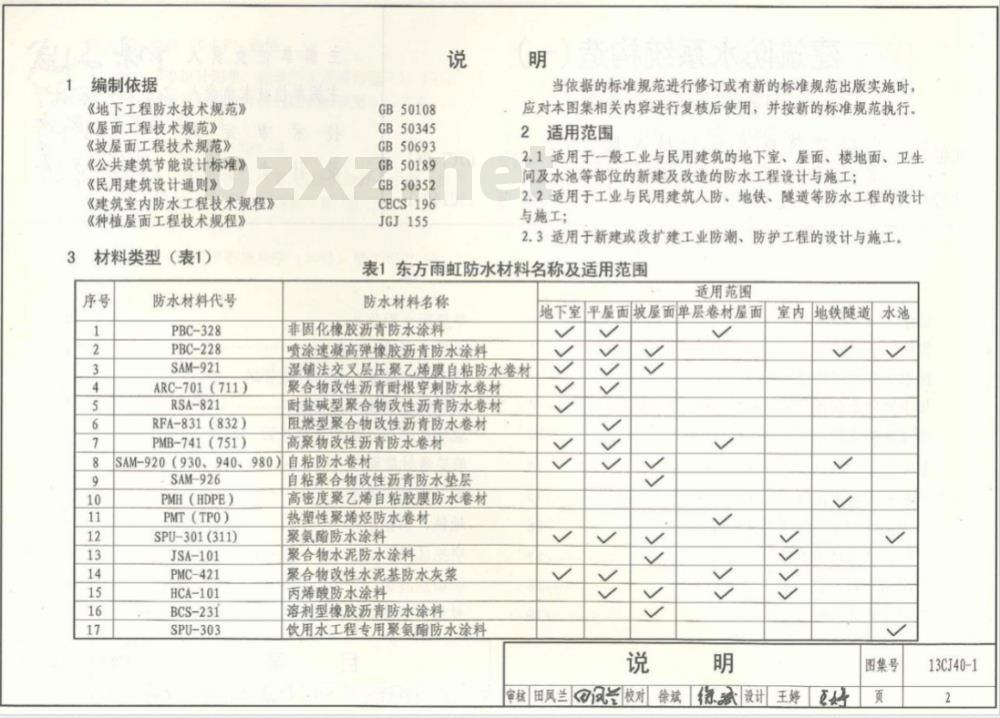

编制依据
《地下工程防水技术规范》
《屋面工程技术规范》
《坡屋面工程技术规范》
《公共建筑节能设计标准》
《民用建筑设计通则》
《建筑室内防水工程技术规程》《种植屋面工程技术规程》
材料类型（表1）
防水材料代号
PBC-328
PBC-228
SAM-921
ARC-701（711）
RSA-821
RFA-831（832）
PMB-741（751）
SAM-920（930、940、980）
SAM-926
PMH（HDPE）
PMT（TPO）
SPU-301(311)
JSA-101
PMC-421
HCA-101
BCS-231
SPU-303
GB50108
GB50345
GB50693
GB50189
GB50352
CECS196
JGJ155
当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后使用，并按新的标准规范执行。2适用范围
2.1适用于一般工业与民用建筑的地下室、屋面、楼地面、卫生间及水池等部位的新建及改造的防水工程设计与施工；2.2适用于工业与民用建筑人防、地铁、隧道等防水工程的设计与施工；
2.3适用于新建或改扩建工业防潮、防护工程的设计与施工。表1东方雨虹防水材料名称及适用范围防水材料名称
非固化橡胶沥青防水涂料
喷涂速凝高弹橡胶沥青防水涂料湿铺法交叉层压聚乙烯膜自粘防水卷材聚合物改性沥青耐根穿刺防水卷材耐盐碱型聚合物改性沥青防水卷材阻燃型聚合物改性沥青防水卷材高聚物改性沥青防水卷材
自粘防水卷材
自粘聚合物改性沥青防水垫层
高密度聚乙烯自粘胶膜防水卷材热塑性聚烯烃防水卷材
聚氨酯防水涂料
聚合物水泥防水涂料
聚合物改性水泥基防水灰浆
丙烯酸防水涂料
溶剂型橡胶沥青防水涂料
饮用水工程专用聚氨酯防水涂料适用范围
平屋面坡屋面单层卷材屋面
地下室
室内地铁隧道
图集号
徐斌缘斌设计王婷好
审核 田风兰风校对
13CJ40-1

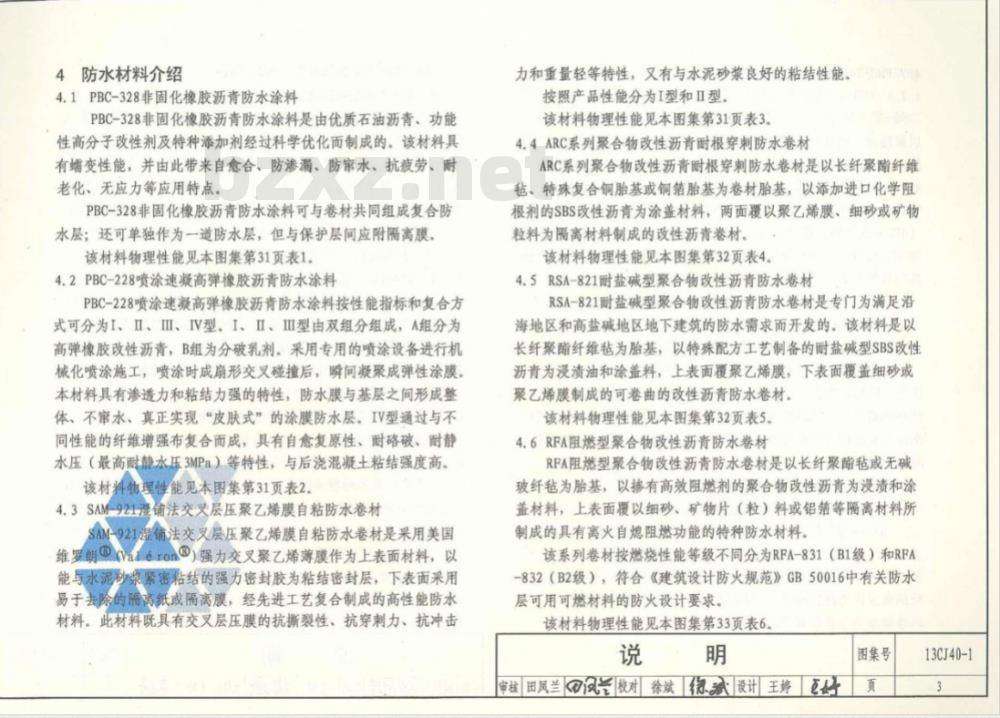

4防水材料介绍
4.1PBC-328非固化橡胶沥青防水涂料PBC-328非固化橡胶沥青防水涂料是由优质石油沥青、功能性高分子改性剂及特种添加剂经过科学优化而制成的。该材料具有蠕变性能，并由此带来自愈合、防渗漏、防窜水、抗疲劳、耐老化、无应力等应用特点。
PBC-328非固化橡胶沥青防水涂料可与卷材共同组成复合防水层；还可单独作为一道防水层，但与保护层间应附离膜，该材料物理性能见本图集第31页表1。4.2PBC-228喷涂速凝高弹橡胶沥青防水涂料PBC-228喷涂速凝高弹橡胶沥青防水涂料按性能指标和复合方式可分为I、IⅡ、II、IV型。I、Ⅱ、IⅢ型由双组分组成，A组分为高弹橡胶改性沥青，B组为分破乳剂。采用专用的喷涂设备进行机械化喷涂施工，喷涂时成扇形交叉碰撞后，瞬间凝聚成弹性涂膜。本材料具有渗透力和粘结力强的特性，防水膜与基层之间形成整体、不窜水、真正实现“皮肤式”的涂膜防水层。IV型通过与不同性能的纤维增强布复合而成，具有自愈复原性、耐咯破、耐静水压（最高耐静水压3MPa）等特性，与后浇混凝土粘结强度高。该材料
性能见本图集第31页表2。
4.3SAM-921湿铺法交叉层压聚乙烯膜自粘防水卷材SAM-9
铺法交叉层压聚乙烯膜自粘防水卷材是采用美国维罗朗vasron）强力交叉聚乙烯薄膜作为上表面材料，以能与水泥砂
易于去除
来紧密粘结的强力密封胶为粘结密封层，下表面采用离纸或隔离膜，经先进工艺复合制成的高性能防水材料。此材料既具有交叉层压膜的抗撕裂性、抗穿刺力、抗冲击力和重量轻等特性，又有与水泥砂浆良好的粘结性能。按照产品性能分为I型和Ⅱ型
该材料物理性能见本图集第31页表3。4.4ARC系列聚合物改性沥青耐根穿刺防水卷材ARC系列聚合物改性沥青耐根穿刺防水卷材是以长纤聚酯纤维毡、特殊复合铜胎基或铜箔胎基为卷材胎基，以添加进口化学阻根剂的SBS改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿物粒料为隔离材料制成的改性沥青卷材。该材料物理性能见本图集第32页表4。4.5RSA-821耐盐碱型聚合物改性沥青防水卷材RSA-821耐盐碱型聚合物改性沥青防水卷材是专门为满足沿海地区和高盐碱地区地下建筑的防水需求而开发的。该材料是以长纤聚酯纤维毡为胎基，以特殊配方工艺制备的耐盐碱型SBS改性沥青为浸渍油和涂盖料，上表面覆聚乙烯膜，下表面覆盖细砂或聚乙烯膜制成的可卷曲的改性沥青防水卷材，该材料物理性能见本图集第32页表54.6RFA阻燃型聚合物改性沥青防水卷材RFA阻燃型聚合物改性沥青防水卷材是以长纤聚酯毡或无碱玻纤毡为胎基，以掺有高效阻燃剂的聚合物改性沥青为浸渍和涂盖材料，上表面覆以细砂、矿物片（粒）料或铝箔等隔离材料所制成的具有离火自熄阻燃功能的特种防水材料该系列卷材按燃烧性能等级不同分为RFA-831（B1级）和RFA-832（B2级），符合《建筑设计防火规范》GB50016中有关防水层可用可燃材料的防火设计要求。该材料物理性能见本图集第33页表6说·明
审核田凤兰风校对徐斌缘藏设计王婷巨好图集号
13CJ40-1
4.7PMB-741（751）高聚物改性沥青防水卷材4.7.1PMB-741弹性体（SBS）改性沥青防水卷材是以苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体改性沥青做浸渍和涂盖材料以聚酯毡、玻纤毡或玻纤增强聚酯毡为胎基，上表面覆以聚乙烯膜、细砂或矿物片料等隔离材料所制成的可以卷曲的片状防水材料。按物理力学性能分为I型和Ⅱ型。4.7.2PMB-751塑性体（APP）改性沥青防水卷材是以无规聚丙烯（APP）或聚烯烃类聚合物（APAO、APO）等改性剂的沥青做浸渍和涂盖材料，上表面覆以聚乙烯膜、细砂或矿物片（粒）料等离材料所制成的可以卷曲的片状防水材料该系列材料物理性能见本图集第33页表7。4.8SAM系列自粘防水卷材
4.8.1SAM-920自粘聚合物改性沥青防水卷材SAM-920自粘聚合物改性沥青防水卷材是以SBS、SBR等合成橡胶、增粘树脂及优质道路石油沥青等制成的自粘橡胶沥青基料，强韧的高密度聚乙烯膜（HDPE）或耐高低温优异的聚酯膜（PET）作为上表面材料（或无膜），可剥离的涂硅隔离纸为下表面防粘隔离材料制成的无胎自粘防水卷材。该材料物理性能见本图集第34页表8。4.8.2SAM-930自粘聚合物改性沥青防水卷材SAM-930自粘聚合物改性沥青防水卷材是以聚酯纤维无纺布为胎基，以掺有增粘材料的聚合物改性沥青为浸涂材料，聚乙烯膜、细砂或隔离膜作为卷材上表面隔离层，下表面附可剥离的涂硅隔离膜作为防粘隔离材料制成的一种增强自粘防水卷材。按材料性能分为I型和Ⅱ型。
该材料物理性能见本图集第34页表8。金缆韵
4.8.3SAM-940预铺反粘聚合物改性沥青防水卷材SAM-940预铺反粘聚合物改性沥青防水卷材是以聚酯纤维无纺布为胎基，两面涂自粘改性沥青，下表面覆以聚乙烯膜、细砂等隔离材料，上表面覆涂硅隔离膜或涂硅隔离纸作为隔离材料制成的一种适用于预铺反粘法施工的自粘防水卷材。按上表面材料分为：聚乙烯膜（PB）、细砂（S）、无膜三种。按粘结表面分为：单面粘合（S）、双面粘合（D）两种该材料物理性能见本图集第34页表84.8.4SAM-980自粘聚合物改性沥青防水卷材SAM-980自粘聚合物改性沥青防水卷材是以聚酯纤维无纺布为胎基，两面覆涂自粘改性沥青，下表面覆涂硅隔离膜、聚乙烯膜、细砂等隔离材料，上表面覆涂硅隔离膜或涂硅隔离纸作为隔离材料制成的一种适用于湿铺法施工的自粘防水卷材。该材料物理性能见本图集第34页表8.4.9SAM-926自粘聚合物改性沥青防水垫层SAM-926自粘聚合物改性沥青防水垫层是以SBS、SBR等合成橡胶、增粘树脂及优质道路石油沥青等配制成的自粘橡胶沥青为基料，高密度聚乙烯膜（HDPE）、聚酯膜（PET）或铝箔（AL）作为上表面材料，可剥离的涂硅隔离纸为下表面防粘隔离材料制成的防水材料。
该材料物理性能见本图集第34页表94.10PMH高密度聚乙烯自粘胶膜防水卷材PMH高密度聚乙烯自粘胶膜防水卷材（简称HDPE自粘胶膜卷材）是以特制的高密度热塑性聚乙烯（HDPE）膜为防水基材，覆说明
审核 田风兰风校对徐斌缘斌设计王婷巨好图集号
13CJ40-1
以高分子自粘胶膜和合成粘合剂，外表面涂抗环境变化保护层和隔离层制成的防水卷材。卷材长边一侧预留700宽合成胶粘剂搭接区。卷材自粘层和抗环境变化保护层具有自愈功能，与未固化的混凝土浆料反应固结后，形成与混凝土无间隙结合的防水层，杜绝层间窜水隐感，能有效提高防水系统的可靠性。该材料专为地下工程开发。
该材料物理性能见本图集第35页表104.11PMT热塑性聚烯烃（TPO）防水卷材PMT热塑性聚烯烃（TPO）防水卷材是以热塑性聚烯烃（TPO）合成树脂材料为基料，以聚酯纤维网格织物、玻璃纤维织物作中间增强材料或带纤维背衬材料共同制成的片状可卷曲的防水卷材具有优良的耐候性、宽广的环境适应性、热塑性、可焊接施工、力学性能优异、色彩丰富且表面洁净、不含增塑剂、绿色环保等特点，可采用机械固定、满粘、压铺等多种施工方法，广泛应用于单层屋面系统。
该材料物理性能见本图集第35页表11.4.12聚氨酯防水涂料
4.12.1SPU-301单组分聚氨酯防水涂料SPU-301单组分聚氨酯防水涂料是以异氰酸酯、聚醚多元醇为主要原料
通过聚氨
配以各种助剂和填料经加成聚合反应制成，使用时聚体中的-NCO端基与空气中的湿气接触后反应成膜，在基层表面形成坚韧、柔软、无接缝的防水膜。该材料按拉伸性能和使用部位不同分为I类和II类两种类型分别适用手水一
平面和立面。有黑色、白色两种，白色材料主要用于家装。
I类：断裂伸长率高，粘度低，具有自流平性，适用于水平部位，也可用于立面。
II类：拉伸强度高，粘度高，具有非下垂性，适用于立面和细部附加防水层处理以及收头、边缘封闭，也可用于平面，该材料物理性能见本图集第36页表12.4.12.2SPU-311双组分聚氨酯防水涂料SPU-311双组分聚氨酯防水涂料是一种双组分反应固化型合成高分子防水涂料，甲组分是由聚酵和异氰酸酯经缩聚反应得到的聚氨酯预聚体，乙组分是由增塑剂、固化剂、增稠剂、促凝剂、填充剂组成的彩色液体。使用时将甲、乙两组分按一定比例混合搅拌均匀后涂刷在需施工基面上，经数小时后反应固结成为富有弹性、坚韧、耐久性的防水涂膜。该材料物理性能见本图集第36页表124.13JSA-101聚合物水泥防水涂料JSA-101聚合物水泥防水涂料是由优质改性丙烯酸共聚乳液多种添加剂组成的有机液料和以特种水泥、多种添加剂组成的无机粉料，经科学配方加工制成的双组分水性防水涂料。材料根据性能和使用部位不同分为I、Ⅱ、Ⅲ三种型号。I型材料以丙烯酸酯聚合物乳液为主，形成的涂膜延伸率高（200%以上）、耐候性好，主要用于非长期浸水环境：Ⅱ型和Ⅲ型材料突出以水泥为主的特性，形成的涂膜强度高（1.8MPa以上）、耐水性好，主要用于长期浸水环境下的防水工程。该材料物理性能见本图集第37页表134.14PMC-421聚合物改性水泥基防水灰浆PMC-421聚合物改性水泥基防水灰浆是由优质丙烯酸酯乳液说明
审核田凤兰风校对徐斌缘斌设计王婷巨好图集号
13CJ40-1
多种添加剂组成的有机液料和以特种水泥、多种填充料组成的无机粉料经一定比例配制成的双组分聚合物改性水泥基防水材料。该材料物理性能见本图集第37页表144.15HCA-101丙烯酸防水涂料
HCA-101高弹厚质丙烯酸酯防水涂料是以改性丙烯酸酯多元共聚物乳液为基料，添加多种助剂、填充料经科学加工面成的厚质单组分水性高分子防水涂膜材料。该材料物理性能见本图集第37页表154.16BCS-231溶剂型橡胶沥青防水涂料BCS-231溶剂型橡胶沥青防水涂料是以优质石油沥青为原料，高分子橡胶为改性剂，经溶剂溶解配制面成的防水涂料，该材料物理性能见本图集第37页表16.4.17SPU-303饮用水工程专用聚氨酯防水涂料SPU-303饮用水工程专用聚氨酯防水涂料是专门针对长期浸水工程开发的专用防水涂料。涂料中无三苯，环保兼科学配方和工艺，涂膜对水质无危害。产品卫生安全性能符合卫生部卫法监发【2001】161号关于生活饮用水卫生规范中附件《生活饮用水输配水设备及防护材料卫生安全评价规范》。该材料物理性能见本图集第36页表12.5索引方法
5.1防水构造做法图相应的防水层选自防水工程材料选用表：防水等级——做法编号
地下工程一D1-1
例如：D1-1表示地下防水工程材料选用表第一项节点详图号
5.2本图集中节点详图选用：
详图所在页号
6防水工程材料选用表（表2表9）表2地下防水工程材料选用表（一级防水）索引号
防水层做法
①>4.0厚PMB-741高聚物改性沥青防水卷材（II型）②>3.0厚PMB-741高聚物改性沥青防水卷材（II型）①>3.0厚SAM-930（980）自粘聚合物改性沥青防水卷材（II型）②>3.0厚SAM-930（980）自粘聚合物改性沥青防水卷材（II型）①>1.5厚SAM-920（921）自粘聚合物改性沥青防水卷材（II型）②>1.5厚SAM-920（921）自粘聚合物改性沥青防水卷材（II型）①>1.5厚SAM-920自粘聚合物改性沥青防水卷材（II型）②>2.0厚PBC-328非固化橡胶沥青防水涂料①>3.0厚SAM-930（980）自粘聚合物改性沥青防水卷材（II型）②>2.0厚PBC-328非固化橡胶沥青防水涂料①>4.0厚PMB-741高聚物改性沥青防水卷材（II型）②>2.0厚PBC-328非固化橡胶沥青防水涂料①>4.0厚ARC-701（711）聚合物改性沥青耐根穿刺防水卷材②>3.0厚PMB-741高聚物改性沥青防水卷材（II型）①>4.0厚ARC-701（711）聚合物改性沥青耐根穿刺防水卷材②>2.0厚PBC-328非固化橡胶沥青防水涂料①>4.0厚ARC-701（711）聚合物改性沥青耐根穿刺防水卷材②>1.5厚PBC-228喷涂速凝高弹橡胶沥青防水涂料①>1.2厚PBC-228喷涂速凝高弹橡胶沥青防水涂料②>1.2厚PBC-228喷涂速凝高弹橡胶沥青防水涂料>1.5厚PBC-228喷涂速凝高弹橡胶沥青防水涂料②>1.5厚SAM-920（921）自粘聚合物改性沥青防水卷材（II型）①>1.5厚PBC-228喷涂速凝高弹橡胶沥青防水涂料②>3.0厚SAM-930（980）自粘聚合物改性沥青防水卷材（II型）防水工程材料选用表
审核 田凤兰风校对徐斌绿斌设计王婷巨好图集号
13CJ40-1
索引号
素引号
索引号
防水层做法
①>4.0厚RSA-821耐盐碱型聚合物改性沥青防水卷材②>3.0厚PMB-741高聚物改性沥青防水卷材（II型）①>4.0厚SAM-940预铺反粘聚合物改性沥青防水卷材（II型）②>1.5厚SAM-920（921）自粘聚合物改性沥青防水卷材（II型）①>1.5厚PBC-228喷涂速凝高弹橡胶沥青防水涂料②>2.5厚PMC-421聚合物改性水泥基防水灰浆>1.2厚PMH（HDPE）高密度聚乙烯自粘胶膜防水卷材表3地下防水工程材料选用表（二级防水）防水层做法
>4.0厚PMB-741高聚物改性沥青防水卷材（II型）>3.0厚SAM-930（980）自粘聚合物改性沥青防水卷材（II型）>2.0厚SAM-920（921）自粘聚合物改性沥青防水卷材（II型）>2.0厚PBC-228喷涂速凝高弹橡胶沥青防水涂料>4.0厚SAM-940预铺反粘聚合物改性沥青防水卷材（II型）>4.0厚RSA-821耐盐碱型聚合物改性沥青防水卷材>2.0厚SPU-301（311）聚氨酯防水涂料①>1.2厚PBC-228喷涂速凝高弹橡胶沥青防水涂料②>1.5厚SAM-920（921）自粘聚合物改性沥青防水卷材（II型）①>1.2厚SAM-920（921）自粘聚合物改性沥青防水卷材（II型）②>1.5厚PBC-328非固化橡胶沥青防水涂料?>1.5厚PBC
28喷涂速凝高弹橡胶沥青防水涂料②>2.0厚PMC-421聚合物改性水泥基防水灰浆表4屋面防水工程材料选用表（I级防水）防水层做法
①3.0厚PMB-741（751）高聚物改性沥青防水卷材②>3.0厚PMB-741（751）高聚物改性沥青防水卷材①>2.0厚SAM-930自粘聚合物改性沥青防水卷材②>2.0厚SAM-930自粘聚合物改性沥青防水卷材索引号
防水层做法
①>1.5厚SAM-920（921)自粘聚合物改性沥青防水卷材②>1.5厚SAM-920（921）自粘聚合物改性沥青防水卷材>3.0厚RFA-831（832）阻燃型聚合物改性沥青防水卷材②>3.0厚PMB-741（751）高聚物改性沥青防水卷材①>1.5厚SAM-920自粘聚合物改性沥青防水卷材②>2.0厚PBC-328非固化橡胶沥青防水涂料①>2.0厚SAM-930自粘聚合物改性沥青防水卷材②>2.0厚PBC-328非固化橡胶沥青防水涂料①>3.0厚PMB-741（751）高聚物改性沥青防水卷材②>2.0厚PBC-328非固化橡胶沥青防水涂料①>1.5厚PBC-228喷涂速凝高弹橡胶沥青防水涂料②>1.5厚SAM-920（921）自粘聚合物改性沥青防水卷材①>1.5厚PBC-228喷涂速凝高弹橡胶沥青防水涂料②>2.0厚SAM-930自粘聚合物改性沥青防水卷材①>1.5厚PBC-228喷涂速凝高弹橡胶沥青防水涂料②>1.5厚PBC-228喷涂速凝高弹橡胶沥青防水涂料①>3.0厚PMB-741（751）高聚物改性沥青防水卷材②>1.5厚PBC-228喷涂速凝高弹橡胶沥青防水涂料①>4.0厚ARC-701（711）聚合物改性沥青耐根穿刺防水卷材②>3.0厚PMB-741（751）高聚物改性沥青防水卷材①>4.0厚ARC-701（711）聚合物改性沥青耐根穿刺防水卷材②>2.0厚PBC-328非固化橡胶沥青防水涂料①>4.0厚ARC-701（711）聚合物改性沥青耐根穿刺防水卷材②>1.5厚PBC-228喷涂速凝高弹橡胶沥青防水涂料①>1.5厚PBC-228喷涂速凝高弹橡胶沥青防水涂料②>2.0厚PMC-421聚合物改性水泥基防水灰浆①>1.5厚丙烯酸防水涂料
②>2.0厚PBC-328非固化橡胶沥青防水涂料防水工程材料选用表
审核田凤兰风校对徐斌缘斌设计王婷互好图集号
13CJ40-1
索引号
索引号
表5屋面防水工程材料选用表（Ⅱ级防水）防水层做法
>4.0厚PMB-741（751）高聚物改性沥青防水卷材>3.0厚SAM-930（980）自粘聚合物改性沥青防水卷材>2.0厚SAM-920（921）自粘聚合物改性沥青防水卷材>4.0厚RFA-831（832）阻燃型聚合物改性沥青防水卷材>2.0厚PBC-228喷涂速凝高弹橡胶沥青防水涂料>2.0厚SPU-301（311）聚氨酯防水涂料①>1.5厚SAM-920自粘聚合物改性沥青防水卷材②>1.5厚PBC-328非固化橡胶沥青防水涂料①>2.0厚SAM-930自粘聚合物改性沥青防水卷材②>1.5厚PBC-328非固化橡胶沥青防水涂料①>1.2厚PBC-228喷涂速凝高弹橡胶沥青防水涂料②>1.2厚SAM-920（921）自粘聚合物改性沥青防水卷材①>2.0厚SAM-930自粘聚合物改性沥青防水卷材②>1.2厚PBC-228喷涂速凝高弹橡胶沥青防水涂料①>1.2厚PBC-228喷涂速凝高弹橡胶沥青防水涂料②>1.5厚PMC-421聚合物改性水泥基防水灰浆表6坡屋面防水工程材料选用表（一级防水）防水层做法
>2.0厚PBC-228喷涂速凝高弹橡胶沥青防水涂料>2.0厚SPU-301（311）聚氨酯防水涂料>2.0厚SAM-920（921）自粘聚合物改性沥青防水卷材>3.0厚SAM-930自粘聚合物改性沥青防水卷材>4.0厚PMB-741（751）高聚物改性沥青防水卷材>2.0厚JSA-101聚合物水泥防水涂料>2.0厚HCA-101丙烯酸防水涂料
>2.5厚BCS-231溶剂型橡胶沥青防水涂料注：D表示地下工程；W表示平屋面；P表示坡屋面；DW表示单层卷材屋面；S表示室内工程。
索引号
表7坡屋面防水工程材料选用表（二级防水）防水层做法
>1.5厚PBC-228喷涂速凝高弹橡胶沥青防水涂料>1.5厚SPU-301（311）聚氨酯防水涂料>1.5厚SAM-920（921）自粘聚合物改性沥青防水卷材>2.0厚SAM-930自粘聚合物改性沥青防水卷材>3.0厚PMB-741（751）高聚物改性沥青防水卷材>1.5厚JSA-101聚合物水泥防水涂料>1.5厚HCA-101丙烯酸防水涂料
>1.2厚SAM-926自粘聚合物改性沥青防水垫层>2.0厚BCS-231溶剂型橡胶沥青防水涂料表8单层卷材屋面防水材料选用表（一级、二级防水）索引号
索引号
防水层做法
>1.5厚PMT热塑性聚烯烃（TPO）防水卷材>5.0厚PMB-741高聚物改性沥青防水卷材>1.5厚PMT热塑性聚烯烃（TPO）防水卷材>1.5厚PMC-421聚合物改性水泥基防水灰浆1.2厚PMT热塑性聚烯烃（TPO）防水卷材>5.0厚PMB-741高聚物改性沥青防水卷材>1.2厚PMT热塑性聚烯烃（TPO）防水卷材>1.5厚PMC-421聚合物改性水泥基防水灰浆表9室内防水工程材料选用表
防水层做法
>1.5厚SPU-301（311）聚氨酯防水涂料>2.0厚JSA聚合物水泥防水涂料
>2.0厚PMC-421聚合物改性水泥基防水灰浆>1.5厚HCA-101丙烯酸防水涂料
>2.0厚SPU-303饮用水工程专用聚氨酯防水涂料>2.0厚PBC-228喷涂速凝高弹橡胶沥青防水涂料防水工程材料选用表
审核田风兰风校对徐斌斌设计王婷巨女图集号
13CJ40-1
底板1
底板2
底板3
构造做法
1.防水钢筋混凝土结构底板
（按设计要求）
2.50厚C20细石混凝土保护层
3.卷材防水层或涂膜防水层
4.100厚C20混凝土垫层，随
揭随提浆抹平
5.地基土
1.防水钢筋混凝土结构底板
（按设计要求）
2.50厚C20细石混凝土保护层
3.卷材防水层
4.卷材防水层
5.100厚C20混凝土垫层，随
捣随提浆抹平
6.地基土
1.防水钢筋混凝土结构底板
（按设计要求）
2.50厚C20细石混凝土保护层
3.卷材防水层
4.涂膜防水层
5.100厚C20混凝土垫层，随
搞随提浆抹平
6.地基土
主：1.备注栏为构造图相对应的防水层做法索引号，具体做法选自本图集第6~8页材料选用表
2.PBC-228喷涂速凝高弹橡胶沥青防水涂料和卷材复合使用时，先施工卷材，再施工涂料，如D1-11、D1-12、D2-8、W1-8、W1-9、W1-11、W2-9、W2-10
底板4
侧墙1
侧墙2
构造做法
1.防水钢筋混凝土结构底板
（按设计要求）
2.50厚C20细石混凝土保护层
3.涂膜防水层
4.涂膜防水层
5.100厚C20混凝土垫层，随
捣随提浆抹平
6.地基土
1.防水钢筋混凝土外墙
（按设计要求）
2.20厚1：3水泥砂浆找平层
3.卷材防水层或涂膜防水层
4.泡沫板保护层
5.3：7回填土
1.防水钢筋混凝土外墙
（按设计要求）
2.20厚1：3水泥砂浆找平层
3.卷材防水层
4.卷材防水层
5.泡沫板保护层
6.3：7回填土
地下室防水做法
审核田凤兰风校对徐斌缘斌设计王婷好图集号
13CJ40-1
侧墙3
侧墙4
顶板1
构造做法
1.防水钢筋混凝土外墙
（按设计要求）
2.20厚1：3水泥砂浆找平层
3.涂膜防水层
4.卷材防水层
5.泡沫板保护层
6.3：7回填土
1.防水钢筋混凝土外墙
（按设计要求）
2.20厚1：3水泥砂浆找平层
3.涂膜防水层
4.涂膜防水层
5.泡沫板保护层
6.3：7回填土
1.回填土或面层
2.保护层（按设计要求）
3.干铺油毡或PE膜隔离层
4.卷材防水层或涂膜防水层
5.水泥砂浆找平、找坡层
（按设计要求）
6.防水钢筋混凝土顶板
顶板2
顶板3
顶板4
构造做法
1.回填土或面层
2.保护层（按设计要求）
3.干铺油毡或PE膜隔离层
4.卷材防水层免费标准下载网bzxz
5.卷材防水层
6.水泥砂浆找平、找坡层
（按设计要求）
7.防水钢筋混凝土顶板
1.回填土或面层
2.保护层（按设计要求）
3.干铺油毡或PB膜隔离层
4.卷材防水层
5.涂膜防水层
6.水泥砂浆找平、找坡层
（按设计要求）
7.防水钢筋混凝土顶板
1.回填土或面层
2.保护层（按设计要求）
3.干铺油毡或PE膜隔离层
4.涂膜防水层
5.涂膜防水层
6.水泥砂浆找平、找坡层
（按设计要求）
7.防水钢筋混凝土顶板
地下室防水做法
审核田凤兰风校对徐斌缘斌设计王婷巨好图集号
13CJ40-1
