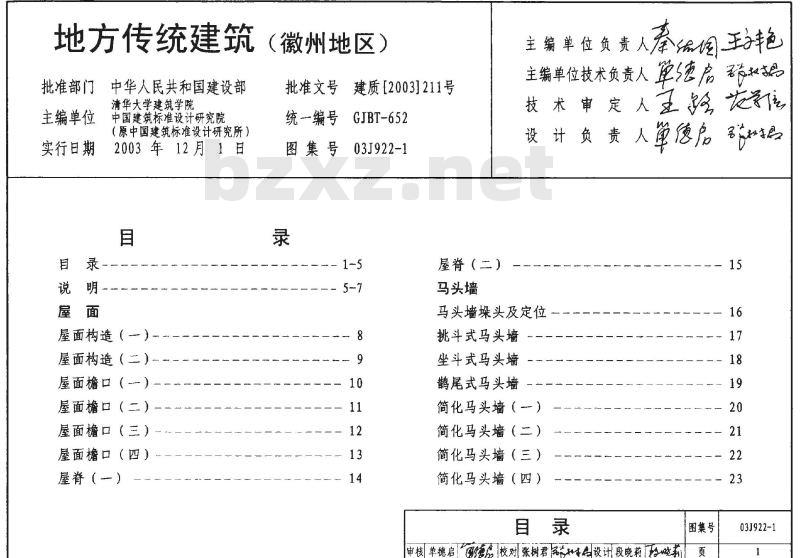

地方传统建筑
中华人民共和国建设部
批准部门
主编单位
实行日期
清华大学建筑学院
中国建筑标准设计研究院
（原中国建筑标准设计研究所）2003年12月1日
目录一，
说明－·
屋面构造（一）
屋面构造（二）
屋面檐口（）
屋面檐口（二）－
屋面檐口（三）－
屋面檐口（四）
屋脊（）
（徽州地区）
建质[2003]211号
批准文号
GJBT-652
统一编号
图集号
03J922-1
屋脊（二）
马头墙
主编单位负责人摩统饲王艳
单德启
主编单位技术负责人
技术审定人
设计负责
马头墙垛头及定位
挑斗式马头墙
坐斗式马头墙
鹊尾式马头墙
简化马头墙（）
简化马头墙（二）
简化马头墙（三）
简化马头墙（四）
单瘦扇
图集号
审核单德启校对张树君家设计段晓莉味新页
03J922-1

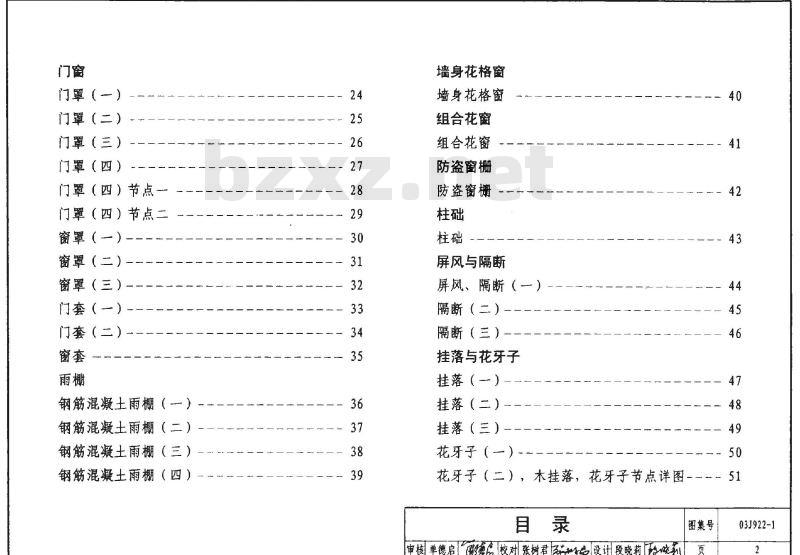

门罩（一）
门罩（二）
门罩（三）
门罩（四）
门罩（四）节点一
门罩（四）节点二
窗罩（一）
窗罩（二）一
窗罩（三）
门套（一），
门套（二）
钢筋混凝土雨棚（一）
钢筋混凝土雨棚（二）
钢筋混凝土雨棚（三）一
钢筋混凝土雨棚（四）
墙身花格窗
墙身花格窗
组合花窗
组合花窗
防盗窗栅
防盗窗栅
屏风与隔断
屏风、隔断（一）
隔断（二）－
隔断（三）
挂落与花牙子
挂落（一）
挂落（二）
挂落（三）
花牙子（一）
花牙子（二），木挂落，花牙子节点详图－－～～51目录
审核单德启胰岛校对 张树君 设计段晓莉[必到]图集号
03J922-1
木挂落
木挂落，木花牙子
钢木楼梯栏杆（一）-
钢木楼梯栏杆（二）
钢木与混凝土楼梯栏杆，木扶手大样混凝土楼梯栏杆
木扶手端部详图－
铸铁花饰—-
木扶手末端与墙柱连接
木楼梯
木楼梯花饰图案-
美人靠
混凝土美人靠栏杆（）-
混凝土美人靠栏杆（二）-
预制混凝土花饰-
钢木美人靠栏杆
钢木美人靠铸铁花饰与节点、剖面- 52
- - 60
木美人靠（）
木美人靠（二）
木美人靠（三）一
栏杆组合示意
混凝土栏杆图案详图
钢栏杆图案详图
异形栏杆花格、剖面，
栏杆组合示意
混凝土栏杆详图（一）一
钢栏杆详图（-）
混凝土栏杆详图（二）
钢栏杆详图（二）
外挑阳台示意与构造
栏杆与楼梯栏杆封闭构造（一）-栏杆与楼梯栏杆封闭构造（二）--木栏杆（一）
木栏杆（二）
申核单德启“国晚品校对张树君设讯段晓莉利68此内容来自标准下载网
图集号
03J922-1
木栏杆（三）
木栏杆（四）－
围墙（一）
围墙（二）
围墙（三）
围墙（四），
围墙节点详图一
混凝土花饰
围墙伸缩缝、基础-
庭院门
庭院门（）
庭院门（二）
庭院门（三）
室外工程
道路做法及大样，
砖铺地面图案
卵石铺地面图案一
桌凳示例—
桌凳详图（一）-
桌凳详图（二）-
桌凳详图（三）-
条凳详图-
花（树）池-
花（树）池详图（一）
花（树）池详图（二）
花（树）池详图（三）
盆景盆，盆景台，树池详图
徽州传统建筑参考图
徽州传统民居平面
徽州传统民居正立面-
徽州传统民居侧立面-
徽州传统民居1-1剖面
徽州传统民居屋顶平面，
鱼吻装饰空花屋脊
传统坐吻式马头墙
申核单德启国地校对张树君3f设计段晓莉新100
→112
：114
图集号
03J922-1
门罩门套（一)
门罩门套（二）
门罩门套（三）
窗罩、窗套
木制格子门式样（一）
木制格子门式样（二），
木制格子窗式样（一）－
木制格子窗式样（二）一
抱鼓石（）一
抱鼓石（二）一
四柱冲天牌坊一
四柱三间三楼冲天柱式石牌坊
四柱三间三楼式石牌坊
双柱单间三楼冲天式石牌坊

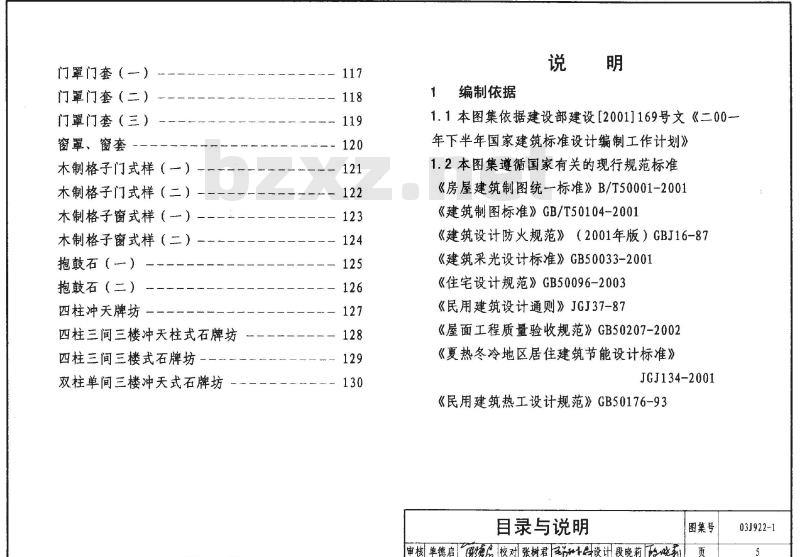

编制依据
1.1本图集依据建设部建设[20011169号文《二00—年下半年国家建筑标准设计编制工作计划》1.2本图集遵循国家有关的现行规范标准《房屋建筑制图统-标准》B/T50001-2001《建筑制图标准》GB/T50104-2001《建筑设计防火规范》（2001年版）GBJ16-87《建筑采光设计标准》GB50033-2001《住宅设计规范》GB50096-2003《民用建筑设计通则》JGJ37-87《屋面工程质量验收规范》GB50207-2002《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001
《民用建筑热工设计规范》GB50176-93目录与说明
图集号
审核单德启校对张树君e设计段晓莉心到03J922-1
2适用范围
2.1本图集主要适用于原徽州地区（安徽南部，江西西北部）和适宜于营造徽州地方传统建筑的江南地区。
2.2主要应用在大量性的住区、商业建筑和小型公共建筑，以及有徽州地方特色的风景旅游建筑。2.3本图集主要供建筑设计人员直接引用或参考使用，此外居民自建房屋时亦可参考2.4本图集主要适用于大量性建造的建筑，适宜于地方工业化构配件生产。
3图集内容
3.1本图集主要选编现代的具有徽派传统风格的构配件与细部构造。
3.2为便于选用地方传统建筑标准图同时，根据建设项自内容需要采用非标准化、创新的传统建筑构配件，本图集同时附有具典型意义的传统样式以供设计人员参考。
4构造、材料、施工要求
4.1木材：应符合《木结构工程施工验收质量规范》GB50206-2002，以及《建筑装饰装修工程施工质量验收规范》GB50210-2001。选用一级木材，含水率不大于15%。装饰工程木构件，选用优质硬质木。4.2砖砌体：地坪以上用MU10粘土多孔砖或非粘土砖，M5水泥石灰砂浆砌筑；地坪以下用MU10非粘土砖砌筑，M5水泥砂浆砌筑。
4.3凡埋入墙内金属构件均须涂防锈漆一层，明露铁件均须涂防锈漆一道，罩面油漆两道，色彩和具体用料由设计者确定。
4.4凡埋入墙内本构件，均须做防腐处理。明露部分木构件，刷油漆二至三道，色彩和具体用料由设计者确定。
4.5木构件连结应粘钉结合或者粘铆结合，尽量避免使用铁钉，铁钉应打平避免外露。4.6铁件焊接：焊条采用E-4300，铁件连接除图中注说明
审核单德启湾校对张树君设计段晓莉格荆图集号
03J922-1
明外，贴角焊缝高度均采用3mm，焊缝须锉平蘑光。4，7木构件和混凝土梁、柱的连接，隔断与混凝士梁、地面、砖墙的连接，均应采用金属膨胀螺栓，或塑料胀管连接。个别情况采用子理防腐木砖、燕尾木砖连接，木砖尺寸60×120×120，间距500。4.8本图集中的砖、木、石雕宜采用徽州地方民间工艺，砖、石雕的连接一般采用坎入法，在与砌体的连接处用水泥砂浆粘接。
4.9具体工程涉及基础部分，如遇特殊地基情况设计者另行处理。
5索引方法
本图集中详图的编号及索引方法以下列标志为准。
图集号
×××/x
节点详图号
详图所在页号
节点详图号
详图在本页
6其他　
6.1图中所注尺寸，除特别说明外均以毫米计，标高以米为单位。
6.2在住宅、幼儿园、学校及其它儿童容易到达的场所，阳台与楼梯栏杆不宜选用有横向栏杆的图样，如果选用有横向栏杆的图样，应采取相应的封闭措施。
6.3本说明未尽事宜，均应按现行有关标准、规定处理。
6本图集参加编制单位
黄山市建筑设计研究院
芜湖市建筑设计研究院
审核单德启国晚校对张树君子子设讯段晓莉的利图集号
03J922-1
构造简图
材料及做法
小青瓦（搭七露三）
1:1:4水泥，石灰，砂浆座
浆（最薄处20）
20厚1:3水泥砂浆找平层
现浇钢筋混凝土屋面板
小青瓦（搭七露三）
1:1:4水泥、石灰、砂浆座
浆（最薄处20）
高聚物改性沥青防水卷材
20厚1:3水泥砂浆找平层
现浇钢筋混凝土屋面板
小青瓦（搭七露三）
1:1:4水泥，石灰，砂浆座
浆（最薄处20）
20厚1:3水泥砂浆找平层
保温或隔热层
15厚1:3水泥砂浆找平层
现浇钢筋混凝土屋面板
1:屋面防水等级
为班级
2:无保温隔热层
1:屋面防水等级
为Ⅱ级
2:无保温隔热层
1,屋面防水等级
为Ⅲ级
2.有保温隔热层
编号瓦类
构造简图
材料及做法
小青瓦（搭七露三）
1:1:4水泥、石灰、砂浆座
浆（最薄处20）
20厚1:3水泥砂浆找平层
保温或隔热层
高聚物改性沥青防水卷材
15厚1:3水泥砂浆找平层
现浇钢筋混凝土屋面板
注：1．适用于防水等级为、Ⅱ级的坡屋面。屋面结构层为现浇钢筋混凝土板。2.
3.屋面坡度18-30°。
4．瓦材为小青瓦，水泥筒瓦，小坡形瓦。色彩为青灰色。5．小坡形瓦不作为防水层。
6．个体工程设计应注明所采用的品种：（1）防水卷材或防水涂料的品种。（2）保温或隔热材料的品种和厚度。屋面构造（一）
审核刘一举校对余中鹏|临设计陈图集号
1:屋面防水等级
为Ⅱ级
2:无保温隔热层
03J922-1
构造简图
材料及做法
水泥筒瓦
1:1:4水泥，石灰，砂浆座！
）1：屋面防水等级
浆（最薄处20）
为且级
20厚1:3水泥砂浆找平层
现浇钢筋混凝土屋面板
水泥筒瓦
1:1:4水泥，石灰，砂浆座
浆（最薄处20）
高聚物改性沥膏防水卷材
20厚1:3水泥功装找平层
现浇钢筋混凝土星面板
水泥筒瓦
1:1:4水泥，石灰，砂浆座
浆（最薄处20）
20厚1:3水泥砂浆平层
保温或隔热层
15厚1:3水泥砂浆找平层
现浇钢筋混凝土屋面板
2:无保温隔热层
1:屋面防水等级
为口级
2.无保温痛热层
1 :屋面防水等疑
为现级
2:有保温隔热层
构造简图
材料及做法
小波形瓦
1:1:4水泥，石灰，砂浆座
浆（最薄处20）
高聚物改性沥青防水卷材
20厚1:3水泥砂浆找平层
现浇钢筋混凝土屋面板
小波形瓦
1:1:4水泥，石灰，砂浆座
浆（最薄处20）
20厚1:3水泥砂浆找平层
保温或隔热层
高聚物改性沥青防水卷材
15厚1:3水泥砂浆找平层
现浇钢筋混凝土屋面板
注：1，适用于防水等级为Ⅱ、Ⅱ级的坡屋面。2．屋面结构层为现浇钢筋混凝土板。3.屋面坡度18-30°。
4．瓦材为小青瓦，水泥筒瓦，小坡形瓦。色彩为青灰色。5．小波形瓦不作为防水层。
6．个体工程设计应注明所采用的品种：（1）防水卷材或防水涂料的品种。（2）保温或隔热材料的品种和厚度。屋面构造（二）
审核刘一举校对余中鹏和心设计陈琳洲备注
1:屋面防水等级
为血级
2:无保温隔热层
1:屋面防水等级
为Ⅲ级
2:有保温隔热层
图集号
03J922-1
屋面瓦
1：1:4水泥，石灰。砂浆座一
浆（最薄处20）
20厚1:3水泥砂浆找平层
现浇钢筋混凝土屋面板
≤400
屋面瓦
1:1:4水泥，石灰，砂浆座
浆（最薄处20）
20厚1:3水泥砂浆找平层
现浇钢筋混凝土屋面板
防水卷材
1：3水泥砂浆找平层20厚
混凝土找坡最薄处30厚
钢筋混凝土檐沟
1:2.5水泥砂浆
高分子密封材料封口
水泥钉@300
1厚铝板泛水
聚合物水泥砂浆
聚合物水泥砂浆
≥350
屋面瓦
1:1:4水泥，石灰，砂浆座
浆（最薄处20）
20厚1:3水泥砂浆找平层
现浇钢筋混凝土屋面板
檐口吊顶见单体设计
瓦屋面构造
400-500
注：1瓦材见单体工程的坡屋面。2、L,H,B均见单体设计.
3．结构配筋及混凝土标号均见单体工程设计。4
檐沟及雨水口见单体工程设计。4
屋面檐口（）
申核刘一举校对余中鹏和临|设计陈环图集号
03J922-1
1:1:4水泥，石灰，砂浆
@6@200
20m20m20
一盖瓦
屋面瓦
1:1:4水泥，石灰，砂浆
砌两皮砖
梁内配筋858，56@150
高分子密封材料封口
水泥钉@300
1厚铝板泛水
·聚合物水泥砂浆
ivilcn.com
屋面瓦
1:1:4水泥，石灰，砂浆座浆
（最薄处20）
预制钢筋混凝土屋面板
1:2.5水泥砂浆
L40X4预埋
@6L=100
000-00
400-500
@6 L=100
L40X4拐角处各一块（通长）
C2O钢筋混凝土预制板
C20钢筋混凝土预制板
注：1．瓦材见单体工程的坡屋面Φ6@150
@6@150
2．预制钢筋混凝土屋面板宽度及长度由单体设计定3，结构配筋及混凝土标号见单体工程设计。屋面檐口（二）
审核刘一举开校对余中鹏心设计陈i图集号
屋面板
03J922-1
见屋面构造
倒装木檬（30x50）@250
钢筋混凝土檐枋
雀替（木制）
装饰合纹斜撑（木制）
钢筋混凝土挑梁
预留木樽
防腐木砖木螺丝锚W
(60x60x60)
预留木樽
装饰合纹斜撑（木制）
开间尺寸3000—4200
注：1，本屋面檐口式样仅用于、二层建筑。2.钢筋混凝土檐挑梁见单体设计。3，为挑檐宽（800-1200）见单体设计.b1=2/51b2-3/5L
4．h1为挑梁高，尺寸宜为200-250，h2=1.5h1详见单体设计
4，倒装木橡采用钢钉固定。或与挑檐整体制模现浇，盖瓦
花头瓦
沟头瓦
滴水瓦
钢筋混凝土檐枋
钢筋混凝土挑梁
5．倒装木橡采用衫本，雀替及斜撑采用杂本由专业木工雕制6.在檐枋及挑梁内预留木樽、用木螺丝固定4×50扁铁与预留木樽。屋面檐口（三）
审核陈校对余中鹏临设计姚光钰为叔图集号
03J922-1
