13CJ40-2 建筑防水系统构造(二)

13CJ40-2《建筑防水系统构造（二）--科顺系列防水产品》图集是以广东科顺化工实业有限公司的三个系列7种防水产品在建筑屋面、地下室、卫生间等防水工程中的应用技术为依据编制的国家建筑标准设计参考图。适用于全国各地区的民用建筑及工业建筑。图集内容主要包括：说明、材料简介及技术指标、各使用部位构造做法及相关构造节点详图，图集还提供了隧道防水构造示意图，供设计人员设计选用。该图集适用于平屋面、坡屋面、种植屋面、地下室、卫生间。

建筑防水系统构造（二）——科顺系列防水产品
国家建筑标准设计参考图集
主编单位：中国建筑标准设计研究院
协作单位：广东科顺化工实业有限公司
实行日期：2013年7月1日

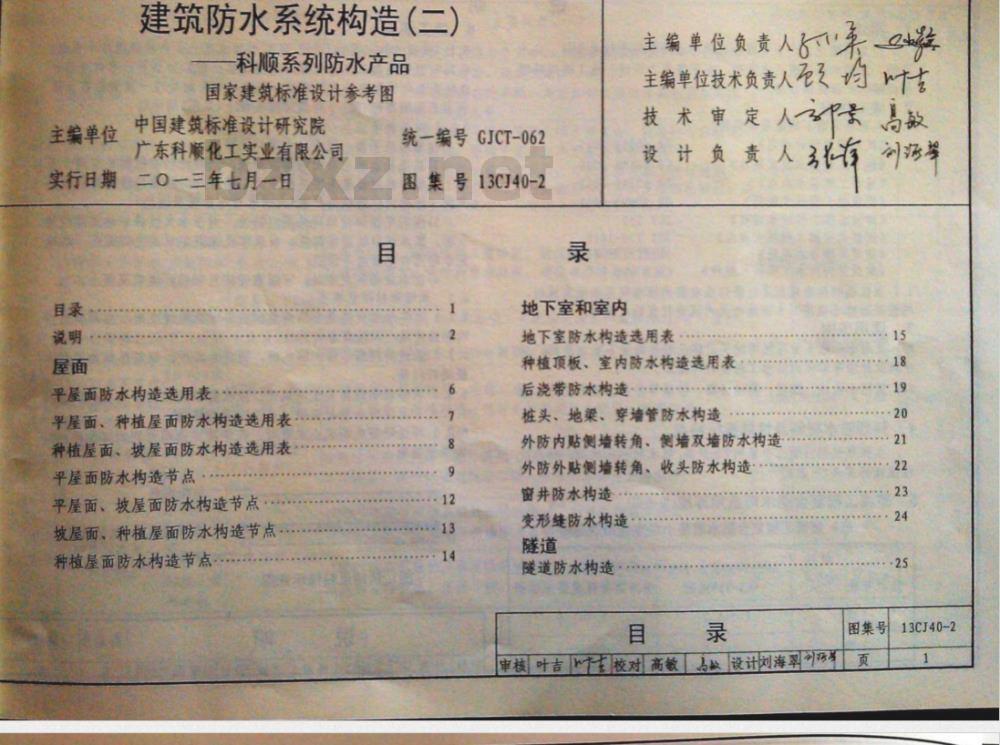

目录
一、说明
二、屋面
1. 平屋面防水构造选用表
2. 平屋面、种植屋面防水构造选用表
3. 种植屋面、坡屋面防水构造选用表
4. 平屋面防水构造节点
5. 平屋面、坡屋面防水构造节点
6. 坡屋面、种植屋面防水构造节点
7. 种植屋面防水构造节点
三、地下室和室内
1. 地下室防水构造选用表
2. 种植顶板、室内防水构造选用表
3. 后浇带防水构造
4. 桩头、地梁、穿墙管防水构造
5. 外防内贴侧墙转角、侧墙双墙防水构造
6. 外防外贴侧墙转角、收头防水构造
7. 窗井防水构造
8. 变形缝防水构造
四、隧道
1. 隧道防水构造

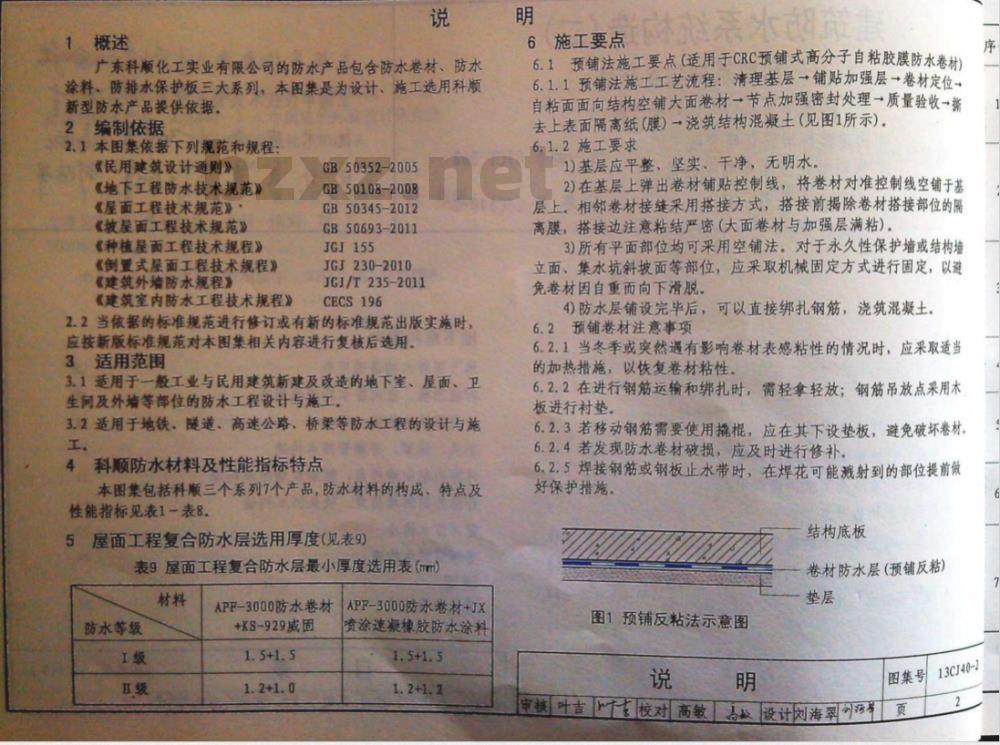

1 概述
广东科顺化工实业有限公司的防水产品包含防水卷材、防水涂料、防排水保护板三大系列。本图集是为设计、施工选用科顺新型防水产品提供依据。

2 编制依据
2.1 本图集依据下列规范和规程：
《民用建筑设计通则》GB50352-2005
《地下工程防水技术规范》GB50108-2008
《屋面工程技术规范》GB50345-2012
《坡屋面工程技术规范》GB50693-2011
《种植屋面工程技术规程》JGJ155
《倒置式屋面工程技术规程》JGJ230-2010
《建筑外墙防水规程》JGJ/T235-2011
《建筑室内防水工程技术规程》CECS196

2.2 当依据的标准规范进行修订或有新的标准规范出版实施时，应按新版标准规范对本图集相关内容进行复核后选用。

3 适用范围
3.1 适用于一般工业与民用建筑新建及改造的地下室、屋面、卫生间及外墙等部位的防水工程设计与施工。
3.2 适用于地铁、隧道、高速公路、桥梁等防水工程的设计与施工。

4 科顺防水材料及性能指标特点

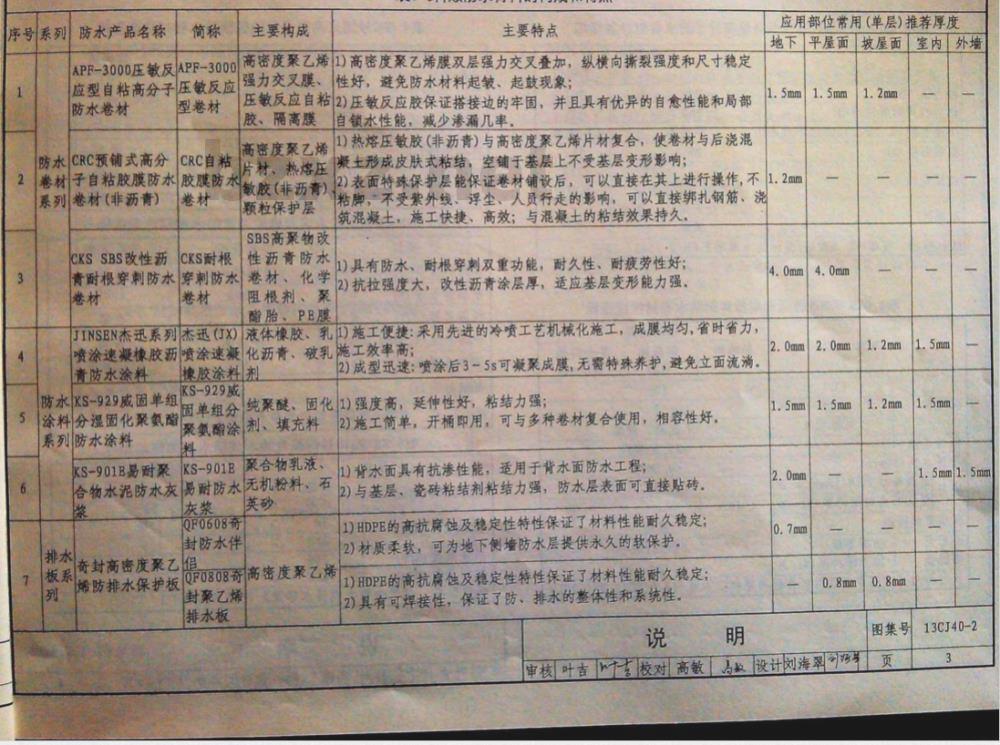

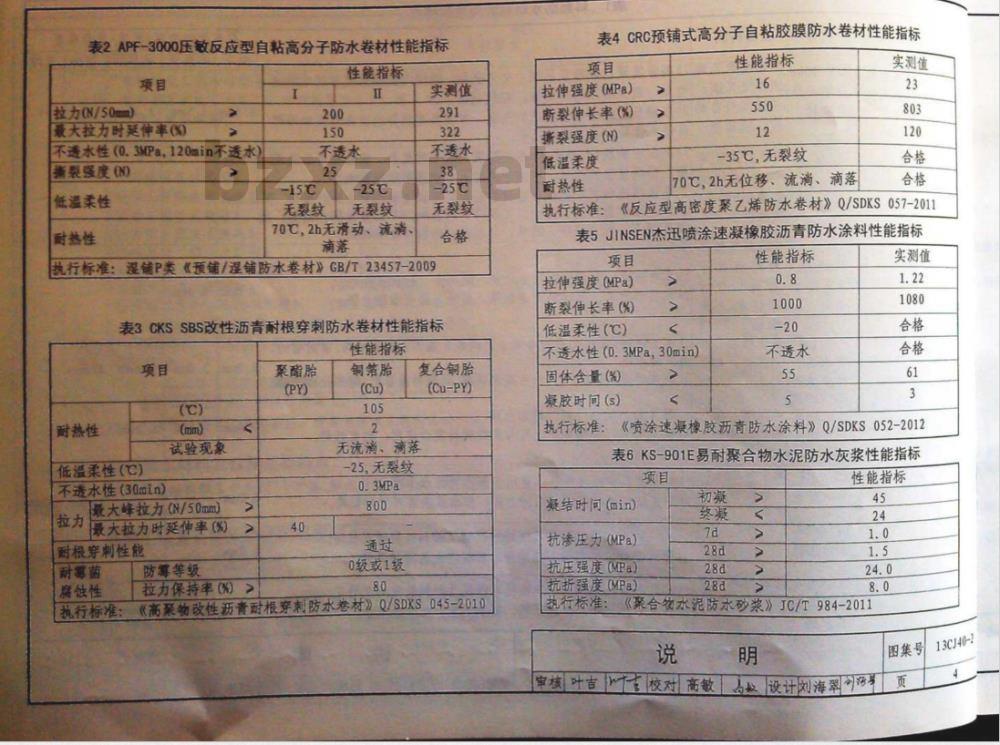

本图集包括科顺三个系列7个产品，防水材料的构成、特点及性能指标见相关表格。

5 屋面工程复合防水层最小厚度选用表 (mm)
- APF-3000防水卷材 + KS-929威固：1.5+1.5 或 1.2+1.0
- APF-3000防水卷材 + JX喷涂速凝橡胶防水涂料：1.5+1.5 或 1.2+1.2
(注：具体厚度需根据防水等级选用)

6 施工要点
6.1 预铺法施工要点（适用于CRC预铺式高分子自粘胶膜防水卷材）
6.1.1 预铺法施工工艺流程：清理基层 u2192 铺贴加强层 u2192 卷材定位 u2192 自粘面面向结构空铺大面卷材 u2192 节点加强密封处理 u2192 质量验收 u2192 撕去上表面隔离纸（膜） u2192 浇筑结构混凝土。

6.1.2 施工要求：
1) 基层应平整、坚实、干净、无明水。
2) 在基层上弹出卷材铺贴控制线，将卷材对准控制线空铺于基层上。相邻卷材接缝采用搭接方式，搭接前揭除卷材搭接部位的隔离膜，搭接边注意粘结严密（大面卷材与加强层满粘）。
3) 所有平面部位均可采用空铺法。对于永久性保护墙或结构墙立面、集水坑斜坡面等部位，应采取机械固定方式进行固定，以避免卷材因自重而向下滑脱。
4) 防水层铺设完毕后，可以直接绑扎钢筋，浇筑混凝土。

6.2 预铺卷材注意事项
6.2.1 当冬季或突然遇有影响卷材表观粘性的情况时，应采取适当的加热措施，以恢复卷材粘性。
6.2.2 在进行钢筋运输和绑扎时，需轻拿轻放；钢筋吊放点采用木板进行衬垫。
6.2.3 若移动钢筋需要使用撬棍，应在其下设垫板，避免破坏卷材。
6.2.4 若发现防水卷材破损，应及时进行修补。
6.2.5 焊接钢筋或钢板止水带时，在焊花可能溅射到的部位提前做好保护措施。
