07J920 城市独立式公共厕所

城市独立式公共厕所

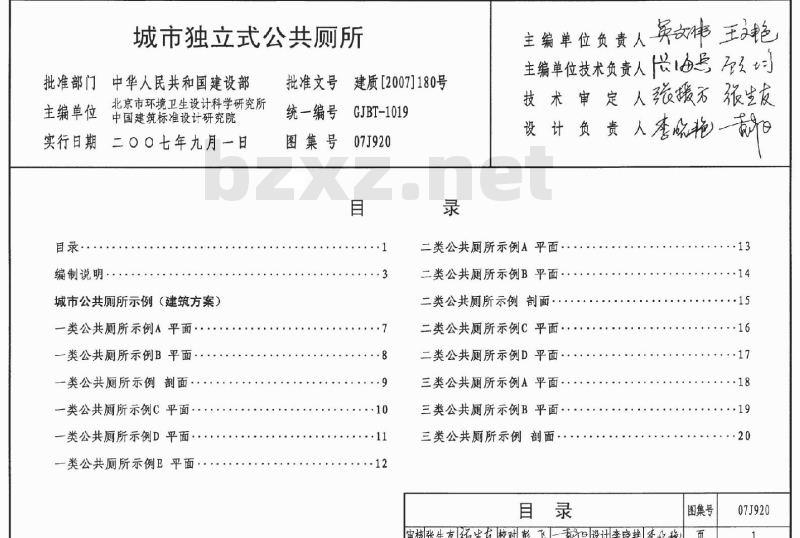

目 录

目 录

审核 张生友、徐生友    校对 彭飞    一校 叶    设计 李晓艳、李永伟

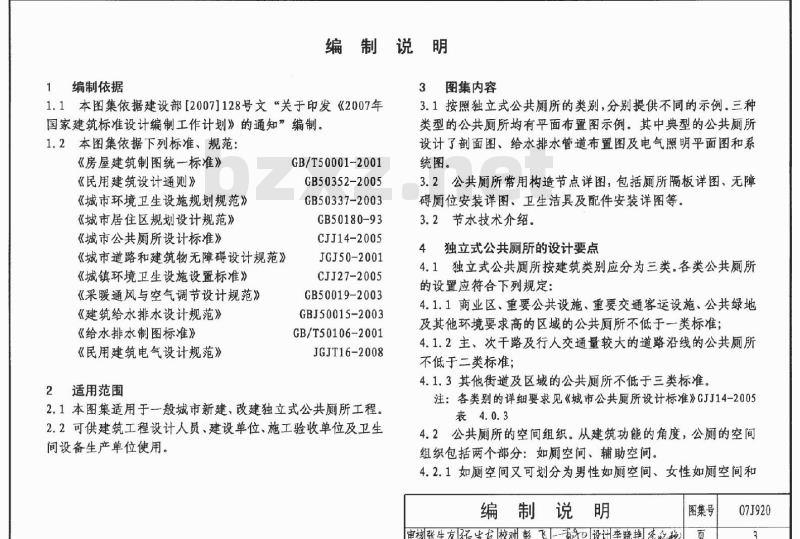

编制说明

1 编制依据

1.1 本图集依据建设部[2007]128号文“关于印发《2007年国家建筑标准设计编制工作计划》的通知”编制。

1.2 本图集依据下列标准、规范：

2 适用范围

2.1 本图集适用于一般城市新建、改建独立式公共厕所工程。

2.2 可供建筑工程设计人员、建设单位、施工验收单位及卫生问设备生产单位使用。

3 图集内容

3.1 按照独立式公共厕所的类别，分别提供不同的示例。三种类型的公共厕所均有平面布置图示例。其中典型的公共厕所设计了剖面图、给水排水管布管布置图及电气照明平面图和系统图。

3.2 公共厕所常用构造节点详图，包括厕所隔板详图、无障碍厕位安装详图、卫生洁具及配件安装详图等。

3.2 节水技术介绍。

4 独立式公共厕所的设计要点

4.1 独立式公共厕所按建筑类别应分为三类。各类公共厕所的设置应符合下列规定：

1. 4.1.1 商业区、重要公共设施、重要交通客运设施、公共绿地及其他环境要求高的区域的公共厕不低于一类标准；
2. 4.1.2 主、次干路及行人交通量较大的道路沿线的公共厕所不低于二类标准；
3. 4.1.3 其他街道及区域的公共厕所不低于三类标准。

注：各类别的详细要求见《城市公共厕所设计标准》GJJ14-2005表 4.0.3

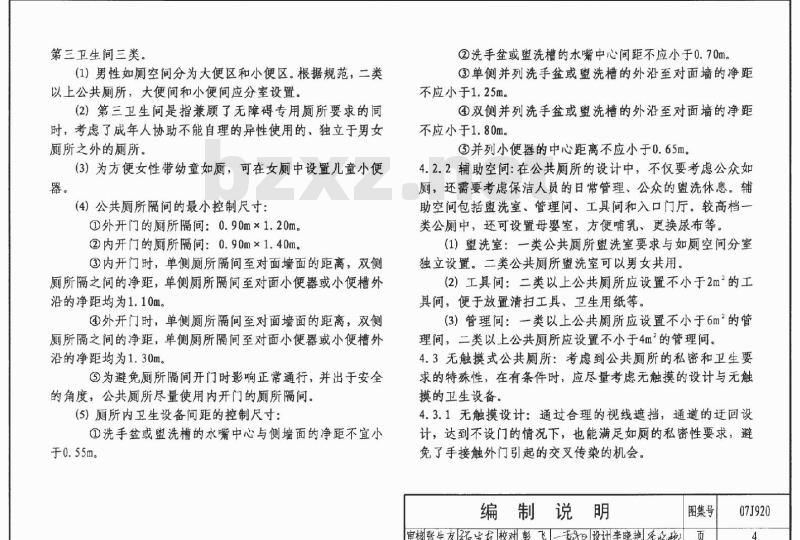

4.2 公共厕所的空间组织。从建筑功能的角度，公厕的空间组织包括两个部分：如厕空间、辅助空间。

1. 4.2.1 如厕空间又可划分为男性如厕空间、女性如厕空间和
