传统特色小城镇住宅(山西晋中地区）批准部门中华人民共和国建设部主编单位
山西省建筑设计研究院
中国建筑标准设计研究院
实行日期2005年12月31日
编制说明
住宅组合总平面示意图
A-1型住宅层平面图
A-1型住宅二层、屋顶平面图，
A-1型住宅-轴立面图
A-1型住宅立、剖面图
A-2型住宅一层平面图
A-2型住宅二层、屋顶平面图，
A-2型住宅(①-(4)轴立面图
A-2型住宅立、剖面图
批准文号建质【2005】201号
统一编号 GJBT-897
图集号05SJ918-4
diewLiiiKaoeiA-aK
：王艳
主编单位负责人
主编单位技术负责人
技术审定人
朗泌黄传涛
设计负责人
B-1型住宅一层平面图，
B-1型住宅二层平面图，
B-1型住宅三层平面图·
B-1型住宅跃层平面图
B-1型住宅屋顶平面图
B-1型住宅(①-(10轴立面图·
B-1型住宅(10-1轴立面图·
B-1型住宅(D)-(A轴立面图·
B-1型住宅剖面图
B-2型住宅一层平面图.。
B-2型住宅二层平面图。
图集号
审核周涛淘校对田艳萍鞋年设计颜纪臣页
··19
··20
05SJ918-4

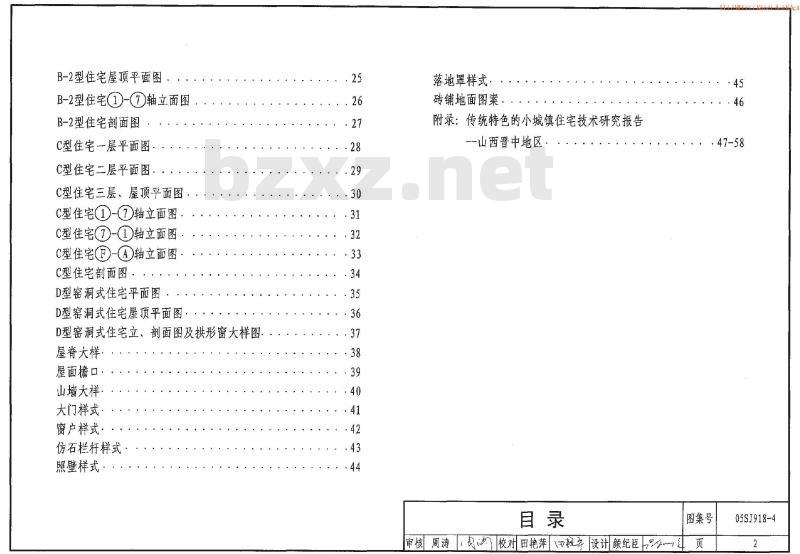

B-2型住宅屋顶平面图
B-2型住宅①-①轴立面图
B-2型住宅剖面图
C型住宅一层平面图，
C型住宅二层平面图，
C型住宅三层、屋顶平面图
C型住宅-①轴立面图
C型住宅①-①轴立面图：
C型住宅?-A轴立面图·
C型住宅剖面图．
D型窑洞式住宅平面图
D型窑洞式住宅屋顶平面图
D型窑洞式住宅立、剖面图及拱形窗大样图．屋脊大样，
屋面檐口，
山墙大样．
大门样式··
窗户样式·
仿石栏杆样式
照壁样式·
落地罩样式，
砖铺地面图案．
附录：传统特色的小城镇住宅技术研究报告-山西晋中地区
图集号
审核周涛校对田艳萍设计颜纪臣引页
05SJ918-4

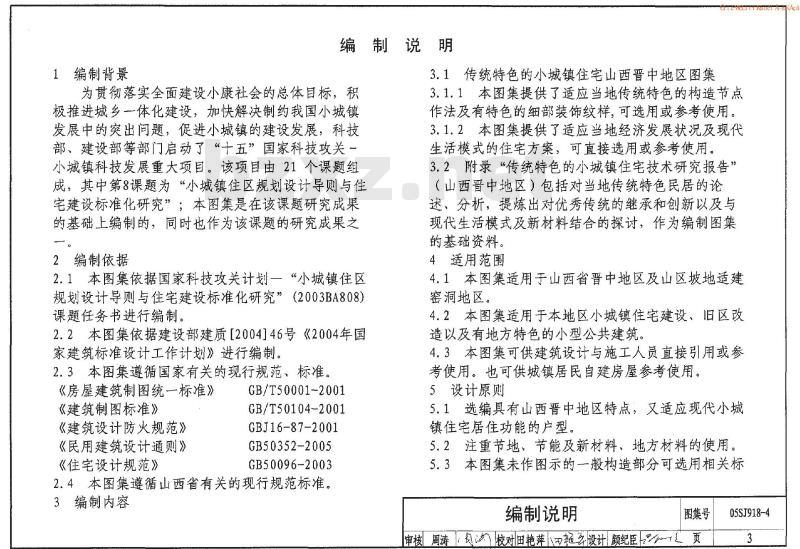

1编制背景
编制说明
3.1传统特色的小城镇住宅山西晋中地区图集为贯彻落实全面建设小康社会的总体自标，积极推进城乡一体化建设，加快解决制约我国小城镇发展中的突出间题，促进小城镇的建设发展，科技部、建设部等部门启动了“十五”国家科技攻关一小城镇科技发展重大项目。该项目由21个课题组成，其中第8课题为“小城镇住区规划设计导则与住宅建设标准化研究”；本图集是在该课题研究成果的基础上编制的，同时也作为该课题的研究成果之2编制依据
2.1本图集依据国家科技攻关计划一“小城镇住区规划设计导则与住宅建设标准化研究”（2003BA808）课题任务书进行编制。
2.2本图集依据建设部建质[2004]46号《2004年国家建筑标准设计工作计划》进行编制。2.3本图集遵循国家有关的现行规范、标准。《房屋建筑制图统一标准》
《建筑制图标准》
《建筑设计防火规范》
《民用建筑设计通则》
《住宅设计规范》
GB/T50001-2001
GB/T50104-2001下载标准就来标准下载网
GBJ16-87-2001
GB50352-2005
GB50096-2003
2.4本图集遵循山西省有关的现行规范标准。3编制内容
3.1.1本图集提供了适应当地传统特色的构造节点作法及有特色的细部装饰纹样，可选用或参考使用。3.1.2本图集提供了适应当地经济发展状况及现代生活模式的住宅方案，可直接选用或参考使用。3.2附录“传统特色的小城镇住宅技术研究报告”（山西晋中地区）包括对当地传统特色民居的论述、分析，提炼出对优秀传统的继承和创新以及与现代生活模式及新材料结合的探讨，作为编制图集的基础资料。
4适用范围
4.1本图集适用于山西省晋中地区及山区坡地适建窑洞地区。
4.2本图集适用于本地区小城镇住宅建设、旧区改造以及有地方特色的小型公共建筑4.3本图集可供建筑设计与施工人员直接引用或参考使用。也可供城镇居民自建房屋参考使用。5设计原则
5.1选编具有山西晋中地区特点，又适应现代小城镇住宅居住功能的户型。
5.2注重节地、节能及新材料、地方材料的使用。5.3本图集未作图示的-一般构造部分可选用相关标编制说明
图集号
审核周涛校对田艳萍超孕设计颜纪臣一页05SJ918-4

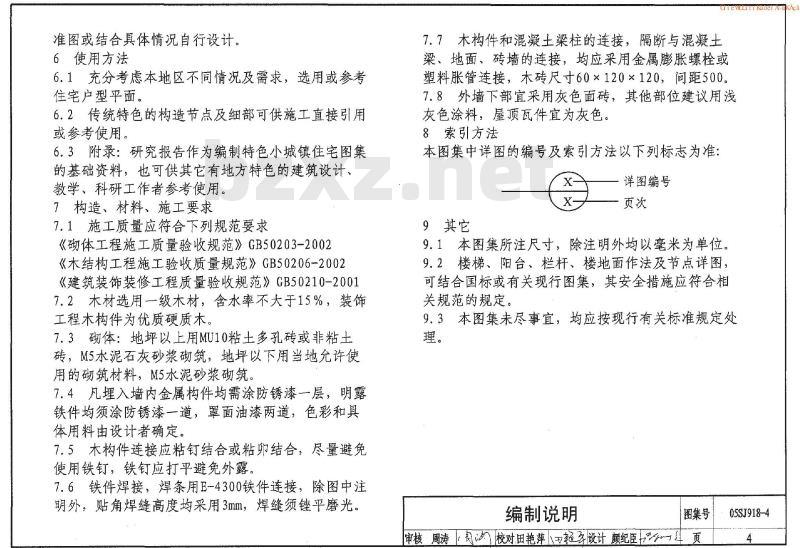

准图或结合具体情况自行设计。6使用方法
6.1充分考虑本地区不同情况及需求，选用或参考住宅户型平面。
6.2传统特色的构造节点及细部可供施工直接引用或参考使用。
6.3附录：研究报告作为编制特色小城镇住宅图集的基础资料，也可供其它有地方特色的建筑设计、教学、科研工作者参考使用
7构造、材料、施工要求
7.1施工质量应符合下列规范要求《砌体工程施工质量验收规范》GB50203-2002《木结构工程施工验收质量规范》GB50206-2002《建筑装饰装修工程质量验收规范》CB50210-20017.2木材选用级木材，含水率不大于15%，装饰工程木构件为优质硬质木。
7.3砌体：地坪以上用MU10粘土多孔砖或非粘土砖，M5水泥石灰砂浆砌筑，地坪以下用当地充许使用的砌筑材料，M5水泥砂浆砌筑。7.4凡埋入墙内金属构件均需涂防锈漆一层，明露铁件均须涂防锈漆一道，罩面油漆两道，色彩和具体用料由设计者确定。
7.5木构件连接应粘钉结合或粘外结合，尽量避免使用铁钉，铁钉应打平避免外露。7.6铁件焊接，焊条用E一4300铁件连接，除图中注明外，贴角焊缝高度均采用3mm，焊缝须锉平磨光，7.7木构件和混凝土梁柱的连接，隔断与混凝土UiewLiiikaoeiA-aKAca
梁、地面、砖墙的连接，均应采用金属膨胀螺栓或塑料胀管连接，木砖尺寸60×120×120，间距5007.8外墙下部宜采用灰色面砖，其他部位建议用浅灰色涂料：屋顶瓦件宜为灰色。8索引方法
本图集中详图的编号及索引方法以下列标志为准x-
９其它　
详图编号
9.1本图集所注尺寸，除注明外均以毫米为单位9.2楼梯、阳台、栏杆、楼地面作法及节点详图：可结合国标或有关现行图集，其安全措施应符合相关规范的规定。
9.3本图集未尽事宜，均应按现行有关标准规定处理。
编制说明
图集号
审核周涛沙校对田艳萍一起孕设计颜纪臣一页05SJ918-4

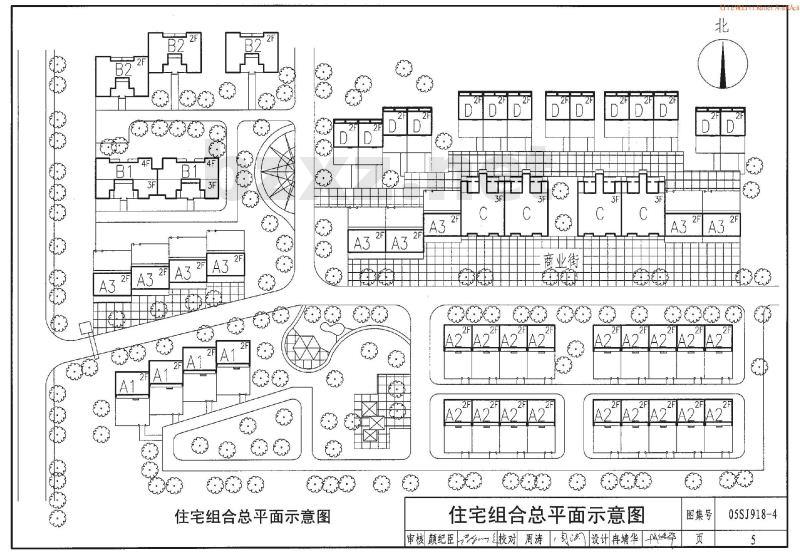

住宅组合总平面示意图
商业街
住宅组合总平面示意图
审核颜纪臣校对周涛，封设计冉靖华率图集号
05SJ918-4
口餐厅
一层平面图
照壁样式
说明：
UieWLiiikaoeiA-aKAc
该方案适用于严寒缺雨的地区，民居建筑多一字形朝南布置以围墙大院组合。设计力求在传统庭院基本形制与现代住宅功能要求相结功能要合的基础上，保留传统山西北方民居平实，方正、稳重、外实内静的特征，简化建筑造型，以新材料，新技术来营造带有传统地方特色的现代居住建筑。技术经济指标
占地面积：
总建筑面积：
：101.25m2
首层建筑面积：
大门样式
二层建筑面积：
A-1型住宅—层平面图
审核周涛·湖校对冉靖华率设计田艳萍奇图集号
05SJ918-4
HANAAAH
家庭厅
二层平面图
AAAT
屋顶平面图
A-1型住宅二层、屋顶平面图
审核周涛，钧校对冉靖华车设计田艳萍礼年008
图集号
05SJ918-4
屋脊样式参见
一仿石栏杆样式参见
灰色面砖墙面
青瓦饰面
铝合金仿木制窗框
轴立面图
仿石栏板
A-1型住宅①～③轴立面图
审核周涛，校对冉靖华4率设计田艳萍年图集号
05SJ918-4
白色外墙涂料
白色博风板
灰色面砖墙面
轴立面图
1-1部面图
A-1型住宅立、部面图
审核周涛」，韧油校对冉靖华率设计田艳萍子0000
图集号
05SJ918-4
8888888
一层平面图
EAAAIM
照壁样式
注：该方案适用于进深小，面宽大的地形。住宅多依山就势，布置在向阳坡上，立面简洁大方，又富有地方传统特色。各房间有良好的日照，通风、采光。结构为砖混。技术经济指标
占地面积：
总建筑面积：
大门样式
首层建筑面积：
二层建筑面积：
A-2型住宅一层平面图
审核周涛期淘校对刘国佐设计胡一峰一图集号
05SJ918-4
家庭厅
EANAAN
HIAAAAH
二层平面图
屋顶平面图
A-2型住宅二层、屋顶平面图
图集号
审核周涛，校对刘国佐5作设计胡一锋页
05SJ918-4
屋脊样式参见
仿石栏杆样式参见
灰色面砖墙面
小青瓦饰面
铝合金仿木制窗框
轴立面图
）～（
（4）车
仿石栏板
A-2型住宅（1)）～
4轴立面图
申核质涛·校对刘国佐设计胡一峰图集号
05SJ918-4
