【05SJ918-2】
传统特色小城镇住宅--泉州地区
基本信息
标准号： 05SJ918-2
标准图集号：05SJ918-2
标准图集名称：传统特色小城镇住宅--泉州地区
标准图集类别：建筑
标准状态：现行
发布日期：1480003200
实施日期：1136044800
下载格式：pdf zip
关联标准
替代情况：代替标准号：-
出版信息
主编单位：华侨大学建筑学院,中国建筑标准设计研究院
图集简介
本图集提供了代表泉州地区传统特色的小城镇住宅建筑方案，同时配有相关的细部节点构造供直接选用。
标准图集图片预览
标准内容

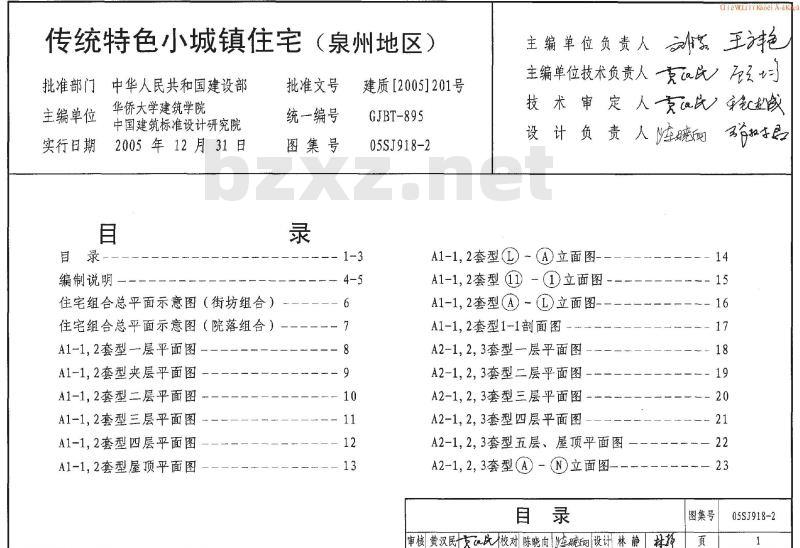

传统特色小城镇住宅（泉州地区）批准部门中华人民共和国建设部主编单位
华侨大学建筑学院
中国建筑标准设计研究院
实行日期
月2005年12月31日
编制说明-
住宅组合总平面示意图（街坊组合）住宅组合总平面示意图（院落组合）A1-12套型-层平面图—
A1-1.2套型夹层平面图～
A1-1,2套型二层平面图
A1-1.2套型三层平面图
A1-1,2套型四层平面图
A1-1,2套型屋顶平面图。
批准文号
统一编号
图集号
建质【2005]201号
GJBT-895
05SJ918-2
uiewWLiiKoeiAak
主编单位负责人王艳
主编单位技术负责人
技术审定人
设 责 人魔
A1-1,2套型（L）～（A)立面图
A1-1,2套型(－①立面图
A1-1,2套型?-立面图~
A1-1,2套型1-1剖面图
A2-1,2,3套型层平面图
A2-1,2，3套型二层平面图－
A2-1,2,3套型三层平面图
A2-1.2.3套型四层平面图
A2-1，2.3套型五层、屋顶平面图A2-1,2,3套型（A）（N)立面图
审核 黄汉民支氏校对陈晓向连魔向设计林静材14
图集号
05SJ918-2
A2-1,2,3套型（13）
（1)立面图～
A2-1,2,3套型-?立面图
A2-1,2,3套型①－3立面图--
A2-1,23套型1-1剖面图
A3套型一层、二层平面图
A3套型三层、屋顶平面图
A3套型立面图
A3套型-?立面图
A3套型11剖面图
B1套型-层、二层平面图
B1套型阁楼层、屋顶平面图，
B1套型立面图
B1套型立面、剖面图
B2套型层、二层平面图
B2套型阁楼层、屋顶平面图
B2套型立面图
B2套型立面、剖面图一
屋顶组合形式
燕尾式屋顶－
马背式屋顶－
燕尾脊大样（）
燕尾脊大样（二）
燕尾脊节点大样（一）
燕尾脊节点大样（二）
马背节点大样
屋脊檐口
归垂纹饰
外墙砖饰面纹样（一）-
外墙砖饰面纹样（二)-
外墙砖饰面纹样（三)-
外墙砖饰边框纹样)
外墙砖饰边框纹样(二)
外墙装饰图案（一）一
外墙装饰图案（二)
外墙面砖贴法一
柱子装饰样式
审核黄汉民氏校对陈晓向连摩同 设计林静林孩uiewLrrrKaociAak
图集号
05SJ918-2
外墙漏窗样式
青石雕漏窗样式
门套(—)
门套(二)
窗套（—)）
窗套（二)
窗套(三）
阳台（一)
阳台(二)
阳台栏杆大样(-)
阳台栏杆大样（二)
露台栏板
空调板
住宅入口门廊（-）
住宅入口门廊(二)
住宅入口门廊(三)
院门（—）
院门(二）
院门 (三)
院门 (四)
围墙（一)
围墙(二)
围墙(三)
附录：传统特色的小城镇住宅技术研究报告—泉州地区
审核 黄汉民支a民校对陈晓向连魔间 设计林静林技UieWLiiiKaoeiA-akA
图集号
05SJ918-2
1编制背景

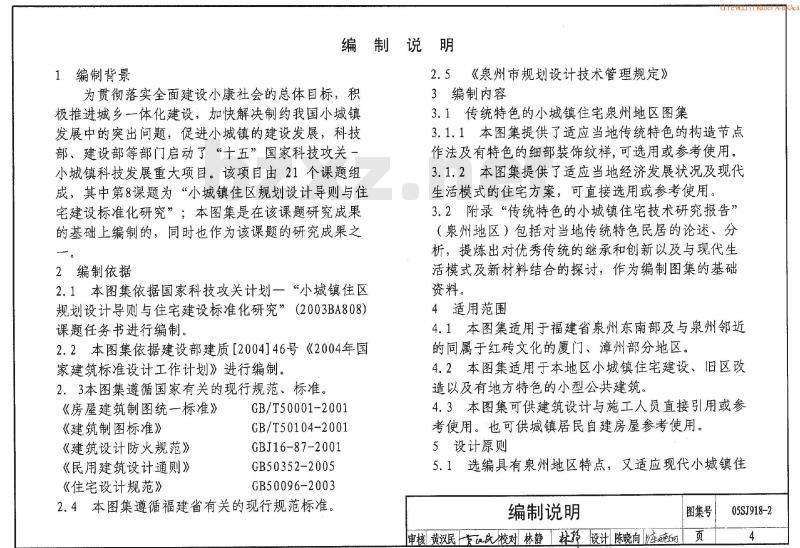

编制说明
2.5《泉州市规划设计技术管理规定》为贯彻落实全面建设小康社会的总体目标，积极推进城乡一体化建设，加快解决制约我国小城镇发展中的突出问题，促进小城镇的建设发展，科技部、建设部等部门启动了“十五”国家科技攻关一小城镇科技发展重大项目。该项目由21个课题组成，其中第8课题为“小城镇住区规划设计导则与住宅建设标准化研究”；本图集是在该课题研究成果的基础上编制的，同时也作为该课题的研究成果之2编制依据
2.1本图集依据国家科技攻关计划一“小城镇住区规划设计导则与住宅建设标准化研究”（2003BA808）课题任务书进行编制。
2.2本图集依据建设部建质【2004]46号《2004年国家建筑标准设计工作计划》进行编制。2．3本图集遵循国家有关的现行规范、标准。《房屋建筑制图统一标准》
《建筑制图标准》
《建筑设计防火规范》
《民用建筑设计通则》
《住宅设计规范》
GB/T50001-2001
GB/T50104-2001
GBJ16-87-2001
GB50352-2005
GB50096-2003
2.4本图集遵循福建省有关的现行规范标准。3编制内容
3.1传统特色的小城镇住宅泉州地区图集ufewLrirkaociA-akAc
3.1.1本图集提供了适应当地传统特色的构造节点作法及有特色的细部装饰纹样，可选用或参考使用。3.1.2本图集提供了适应当地经济发展状况及现代生活模式的住宅方案，可直接选用或参考使用。3.2附录“传统特色的小城镇住宅技术研究报告”（泉州地区）包括对当地传统特色民居的论述、分析，提炼出对优秀传统的继承和创新以及与现代生活模式及新材料结合的探讨，作为编制图集的基础资料。
4适用范围
4.1本图集适用于福建省泉州东南部及与泉州邻近的同属于红砖文化的厦门、漳州部分地区。4.2本图集适用于本地区小城镇住宅建设、旧区改造以及有地方特色的小型公共建筑。4.3本图集可供建筑设计与施工人员直接引用或参考使用。也可供城镇居民自建房屋参考使用。5设计原则
5.1选编具有泉州地区特点，又适应现代小城镇住编制说明
审核黄汉民民校对林静村#设计陈晓向海境图集号
0SSJ918-2
宅居住功能的户型
5.2注重节地、节能及新材料、地方材料的使用。5.3本图集未作图示的-一般构造部分可选用相关标准图或结合具体情况自行设计。6使用方法
6.1充分考虑本地区不同情况及需求，选用或参考住宅户型平面。
6.2传统特色的构造节点及细部可供施工直接引用或参考使用。
6.3附录：研究报告作为编制特色小城镇住宅图集的基础资料，也可供其它有地方特色的建筑设计、教学、科研工作者参考使用。
7构造、材料、施工要求
7.1施工质量应符合下列规范要求《砌体工程施工质量验收规范》GB50203-2002《木结构工程施工验收质量规范》GB50206-2002《建筑装饰装修工程质量验收规范》GB50210-20017.2木材选用级木材，含水率不大于15%，装饰工程木构件为优质硬质木。
7.3砌体：地坪以上用MU10粘土多孔砖或非粘土砖，M5水泥石灰砂浆砌筑，地坪以下用当地允许使用的砌筑材料，M5水泥砂浆砌筑。7.4凡埋入墙内金属构件均需涂防锈漆一层，明露铁件均须涂防锈漆一道，罩面油漆两道，色彩和具体用料由设计者确定。
UiewLrrrKaoiA-akAc
7.5木构件连接应粘钉结合或粘卵结合，尽量避免使用铁钉，铁钉应打平避免外露。7.6铁件焊接，焊条用E-4300铁件连接，除图中注明外，贴角焊缝高度均采用3mm，焊缝须锉平磨光。7.7木构件和混凝土梁柱的连接，隔断与混凝土梁、地面、砖墙的连接，均应采用金属膨胀螺栓或塑料胀管连接，木砖尺寸60×120×120，间距5008索引方法
本图集中详图的编号及索引方法以下列标志为准X-
9其它
一详图编号
—页次
9.1本图集所注尺寸，除注明外均以毫米为单位。9.2楼梯、阳台、栏杆、楼地面作法及节点详图，可结合国标或有关现行图集，其安全措施应符合相关规范的规定。
9.3本图集未尽事宜，均应按现行有关标准规定处理。
编制说明
图集号
审核黄汉民民校对林静村技设计陈晓向连魔页05SJ918-2
A1-2型
［A1+1型4F
A2-1型
街坊主入口
A2-3型
A3型A3型
A3型A3型
A2+3型
A2-2型
A1+1型4F
A1-2型
A2-2型
A2+3型bzxz.net
街坊主入
院门参照
A1-2型
院门参照
围墙参照
A2+3型
院门参照
A2-2型
A3型A3型A3型A3型A3型A3型
住宅组合总平面示意图（街坊组合）21
A1-2型
4FA1-1型
A2+3型
A2-2型
街坊次入口
A2-2型
院门参照
街坊次入口
A2-1型
4FA11型
A1-2型
住宅组合总平面示意图（街坊组合）审核黄汉民克氏校对陈晓向连魔设计林静杜技76
图集号
05SJ918-2
围墙参照
院门参照
院门参照
院落主入口》
B2型B2型
B2型B2型
B1型B1型
B1型B1型
住宅组合总平面示意图（院落组合）F
B2型B2型
B1型B1型
B1型B1型
B2型B2型
住宅组合总平面示意图（院落组合）审核黄汉民十氏校对陈晓向连魔设计郑秋丽即秋列图集号
ureWliiiKaoeiA-akAca
05SJ918-2
注：本套型为沿街底层商店住宅，适用街坊转角处。??
510050b
卫生间
33003300
自行车库
A1-1，2套型一层平面图
技术经济指标：
古地面积：753.12m2
总建筑面积：2482.45m2
AraKAC
其中住宅面积：1528.15m2
商店面积：843.38m2
自行车库面积110.92m2
一层建筑面积697.20m2
一层平面图
图集号
审核黄汉民克氏校对陈晓向魔阅设计林静技页
05SJ918-2
A1-1，2套型夹层平面图
1一卧室
2-客厅
3—主卧
4一餐厅
5－厨房
6-卫生间
7-阳台
8-储藏室
套型建筑面积
UieWLiiKaoeiA-akAc
A124.15m2
本层建筑面积：382.76m2
夹层平面图
图集号
审核黄汉民十氏校对陈晓向连境间设计林静林技页
05SJ918-2
A1-12套型二层平面图
1一卧室
2客厅
3－主卧
4－餐厅
5-厨房
6—卫生间
7-阳台
8－储藏室
套型建筑面积
A117.88m2
B104.94m2
C107.15m2
D 83.84m2
E 115.46m2
本层建筑面积：529.27m2
二层平面图
图集号
审核黄汉民支比校对陈晓向连车瑰司设计林静杜技页
05SJ918-2
A1-1.2套型三层平面图
审核黄汉民民校对陈晓向车魔 设计林静「杜拓1-卧室
2－客厅
3主卧
4一餐厅
5一厨房
6-卫生间
7-阳台
8-储藏室
UieWLiiiKaoeiA-akA
套型建筑面积
A 117.88m2
B104.94m2
C 107.15m2
D 83.84m2
E 115.46m2
本层建筑面积：529.27m2
三层平面图
图集号
05SJ918-2
中管素
A1-1，2套型四层平面图
1—卧室
2－客厅
3-主卧
4-餐厅
5-厨房
UiéWLiiiKaoeiA-akAc
6－卫生间
7-阳台
8-储室
套型建筑面积
A 90.30m2
B 131.69m2
C 121.96m2
本层建筑面积：343.95m2
四层平面图
图集号
审核黄汉民十氏校对 陈晓向连魔间设计林静材技页
05SJ918-2
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
华侨大学建筑学院
中国建筑标准设计研究院
实行日期
月2005年12月31日
编制说明-
住宅组合总平面示意图（街坊组合）住宅组合总平面示意图（院落组合）A1-12套型-层平面图—
A1-1.2套型夹层平面图～
A1-1,2套型二层平面图
A1-1.2套型三层平面图
A1-1,2套型四层平面图
A1-1,2套型屋顶平面图。
批准文号
统一编号
图集号
建质【2005]201号
GJBT-895
05SJ918-2
uiewWLiiKoeiAak
主编单位负责人王艳
主编单位技术负责人
技术审定人
设 责 人魔
A1-1,2套型（L）～（A)立面图
A1-1,2套型(－①立面图
A1-1,2套型?-立面图~
A1-1,2套型1-1剖面图
A2-1,2,3套型层平面图
A2-1,2，3套型二层平面图－
A2-1,2,3套型三层平面图
A2-1.2.3套型四层平面图
A2-1，2.3套型五层、屋顶平面图A2-1,2,3套型（A）（N)立面图
审核 黄汉民支氏校对陈晓向连魔向设计林静材14
图集号
05SJ918-2
A2-1,2,3套型（13）
（1)立面图～
A2-1,2,3套型-?立面图
A2-1,2,3套型①－3立面图--
A2-1,23套型1-1剖面图
A3套型一层、二层平面图
A3套型三层、屋顶平面图
A3套型立面图
A3套型-?立面图
A3套型11剖面图
B1套型-层、二层平面图
B1套型阁楼层、屋顶平面图，
B1套型立面图
B1套型立面、剖面图
B2套型层、二层平面图
B2套型阁楼层、屋顶平面图
B2套型立面图
B2套型立面、剖面图一
屋顶组合形式
燕尾式屋顶－
马背式屋顶－
燕尾脊大样（）
燕尾脊大样（二）
燕尾脊节点大样（一）
燕尾脊节点大样（二）
马背节点大样
屋脊檐口
归垂纹饰
外墙砖饰面纹样（一）-
外墙砖饰面纹样（二)-
外墙砖饰面纹样（三)-
外墙砖饰边框纹样)
外墙砖饰边框纹样(二)
外墙装饰图案（一）一
外墙装饰图案（二)
外墙面砖贴法一
柱子装饰样式
审核黄汉民氏校对陈晓向连摩同 设计林静林孩uiewLrrrKaociAak
图集号
05SJ918-2
外墙漏窗样式
青石雕漏窗样式
门套(—)
门套(二)
窗套（—)）
窗套（二)
窗套(三）
阳台（一)
阳台(二)
阳台栏杆大样(-)
阳台栏杆大样（二)
露台栏板
空调板
住宅入口门廊（-）
住宅入口门廊(二)
住宅入口门廊(三)
院门（—）
院门(二）
院门 (三)
院门 (四)
围墙（一)
围墙(二)
围墙(三)
附录：传统特色的小城镇住宅技术研究报告—泉州地区
审核 黄汉民支a民校对陈晓向连魔间 设计林静林技UieWLiiiKaoeiA-akA
图集号
05SJ918-2
1编制背景
编制说明
2.5《泉州市规划设计技术管理规定》为贯彻落实全面建设小康社会的总体目标，积极推进城乡一体化建设，加快解决制约我国小城镇发展中的突出问题，促进小城镇的建设发展，科技部、建设部等部门启动了“十五”国家科技攻关一小城镇科技发展重大项目。该项目由21个课题组成，其中第8课题为“小城镇住区规划设计导则与住宅建设标准化研究”；本图集是在该课题研究成果的基础上编制的，同时也作为该课题的研究成果之2编制依据
2.1本图集依据国家科技攻关计划一“小城镇住区规划设计导则与住宅建设标准化研究”（2003BA808）课题任务书进行编制。
2.2本图集依据建设部建质【2004]46号《2004年国家建筑标准设计工作计划》进行编制。2．3本图集遵循国家有关的现行规范、标准。《房屋建筑制图统一标准》
《建筑制图标准》
《建筑设计防火规范》
《民用建筑设计通则》
《住宅设计规范》
GB/T50001-2001
GB/T50104-2001
GBJ16-87-2001
GB50352-2005
GB50096-2003
2.4本图集遵循福建省有关的现行规范标准。3编制内容
3.1传统特色的小城镇住宅泉州地区图集ufewLrirkaociA-akAc
3.1.1本图集提供了适应当地传统特色的构造节点作法及有特色的细部装饰纹样，可选用或参考使用。3.1.2本图集提供了适应当地经济发展状况及现代生活模式的住宅方案，可直接选用或参考使用。3.2附录“传统特色的小城镇住宅技术研究报告”（泉州地区）包括对当地传统特色民居的论述、分析，提炼出对优秀传统的继承和创新以及与现代生活模式及新材料结合的探讨，作为编制图集的基础资料。
4适用范围
4.1本图集适用于福建省泉州东南部及与泉州邻近的同属于红砖文化的厦门、漳州部分地区。4.2本图集适用于本地区小城镇住宅建设、旧区改造以及有地方特色的小型公共建筑。4.3本图集可供建筑设计与施工人员直接引用或参考使用。也可供城镇居民自建房屋参考使用。5设计原则
5.1选编具有泉州地区特点，又适应现代小城镇住编制说明
审核黄汉民民校对林静村#设计陈晓向海境图集号
0SSJ918-2
宅居住功能的户型
5.2注重节地、节能及新材料、地方材料的使用。5.3本图集未作图示的-一般构造部分可选用相关标准图或结合具体情况自行设计。6使用方法
6.1充分考虑本地区不同情况及需求，选用或参考住宅户型平面。
6.2传统特色的构造节点及细部可供施工直接引用或参考使用。
6.3附录：研究报告作为编制特色小城镇住宅图集的基础资料，也可供其它有地方特色的建筑设计、教学、科研工作者参考使用。
7构造、材料、施工要求
7.1施工质量应符合下列规范要求《砌体工程施工质量验收规范》GB50203-2002《木结构工程施工验收质量规范》GB50206-2002《建筑装饰装修工程质量验收规范》GB50210-20017.2木材选用级木材，含水率不大于15%，装饰工程木构件为优质硬质木。
7.3砌体：地坪以上用MU10粘土多孔砖或非粘土砖，M5水泥石灰砂浆砌筑，地坪以下用当地允许使用的砌筑材料，M5水泥砂浆砌筑。7.4凡埋入墙内金属构件均需涂防锈漆一层，明露铁件均须涂防锈漆一道，罩面油漆两道，色彩和具体用料由设计者确定。
UiewLrrrKaoiA-akAc
7.5木构件连接应粘钉结合或粘卵结合，尽量避免使用铁钉，铁钉应打平避免外露。7.6铁件焊接，焊条用E-4300铁件连接，除图中注明外，贴角焊缝高度均采用3mm，焊缝须锉平磨光。7.7木构件和混凝土梁柱的连接，隔断与混凝土梁、地面、砖墙的连接，均应采用金属膨胀螺栓或塑料胀管连接，木砖尺寸60×120×120，间距5008索引方法
本图集中详图的编号及索引方法以下列标志为准X-
9其它
一详图编号
—页次
9.1本图集所注尺寸，除注明外均以毫米为单位。9.2楼梯、阳台、栏杆、楼地面作法及节点详图，可结合国标或有关现行图集，其安全措施应符合相关规范的规定。
9.3本图集未尽事宜，均应按现行有关标准规定处理。
编制说明
图集号
审核黄汉民民校对林静村技设计陈晓向连魔页05SJ918-2
A1-2型
［A1+1型4F
A2-1型
街坊主入口
A2-3型
A3型A3型
A3型A3型
A2+3型
A2-2型
A1+1型4F
A1-2型
A2-2型
A2+3型bzxz.net
街坊主入
院门参照
A1-2型
院门参照
围墙参照
A2+3型
院门参照
A2-2型
A3型A3型A3型A3型A3型A3型
住宅组合总平面示意图（街坊组合）21
A1-2型
4FA1-1型
A2+3型
A2-2型
街坊次入口
A2-2型
院门参照
街坊次入口
A2-1型
4FA11型
A1-2型
住宅组合总平面示意图（街坊组合）审核黄汉民克氏校对陈晓向连魔设计林静杜技76
图集号
05SJ918-2
围墙参照
院门参照
院门参照
院落主入口》
B2型B2型
B2型B2型
B1型B1型
B1型B1型
住宅组合总平面示意图（院落组合）F
B2型B2型
B1型B1型
B1型B1型
B2型B2型
住宅组合总平面示意图（院落组合）审核黄汉民十氏校对陈晓向连魔设计郑秋丽即秋列图集号
ureWliiiKaoeiA-akAca
05SJ918-2
注：本套型为沿街底层商店住宅，适用街坊转角处。??
510050b
卫生间
33003300
自行车库
A1-1，2套型一层平面图
技术经济指标：
古地面积：753.12m2
总建筑面积：2482.45m2
AraKAC
其中住宅面积：1528.15m2
商店面积：843.38m2
自行车库面积110.92m2
一层建筑面积697.20m2
一层平面图
图集号
审核黄汉民克氏校对陈晓向魔阅设计林静技页
05SJ918-2
A1-1，2套型夹层平面图
1一卧室
2-客厅
3—主卧
4一餐厅
5－厨房
6-卫生间
7-阳台
8-储藏室
套型建筑面积
UieWLiiKaoeiA-akAc
A124.15m2
本层建筑面积：382.76m2
夹层平面图
图集号
审核黄汉民十氏校对陈晓向连境间设计林静林技页
05SJ918-2
A1-12套型二层平面图
1一卧室
2客厅
3－主卧
4－餐厅
5-厨房
6—卫生间
7-阳台
8－储藏室
套型建筑面积
A117.88m2
B104.94m2
C107.15m2
D 83.84m2
E 115.46m2
本层建筑面积：529.27m2
二层平面图
图集号
审核黄汉民支比校对陈晓向连车瑰司设计林静杜技页
05SJ918-2
A1-1.2套型三层平面图
审核黄汉民民校对陈晓向车魔 设计林静「杜拓1-卧室
2－客厅
3主卧
4一餐厅
5一厨房
6-卫生间
7-阳台
8-储藏室
UieWLiiiKaoeiA-akA
套型建筑面积
A 117.88m2
B104.94m2
C 107.15m2
D 83.84m2
E 115.46m2
本层建筑面积：529.27m2
三层平面图
图集号
05SJ918-2
中管素
A1-1，2套型四层平面图
1—卧室
2－客厅
3-主卧
4-餐厅
5-厨房
UiéWLiiiKaoeiA-akAc
6－卫生间
7-阳台
8-储室
套型建筑面积
A 90.30m2
B 131.69m2
C 121.96m2
本层建筑面积：343.95m2
四层平面图
图集号
审核黄汉民十氏校对 陈晓向连魔间设计林静材技页
05SJ918-2
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

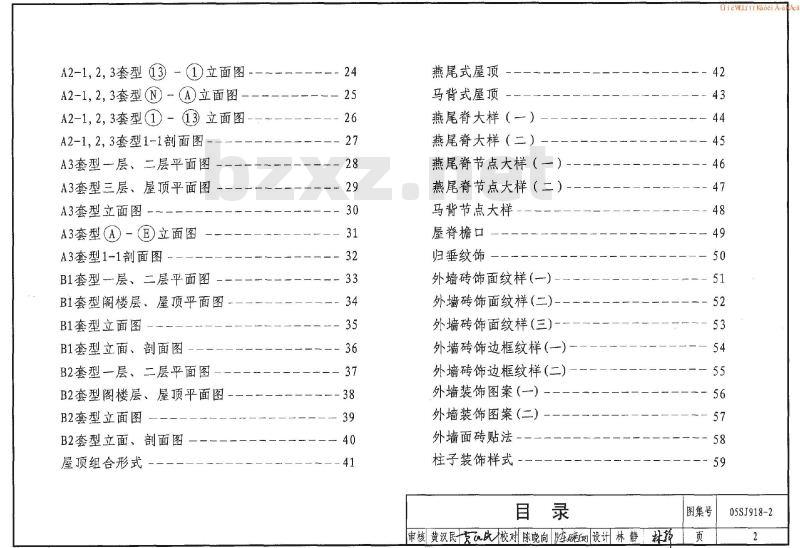

图集目录
05SJ918-2：传统特色小城镇住宅--泉州地区
目录
编制说明
住宅组合总平面示意图（街坊组合）
住宅组合总平面示意图（院落组合）
A1-1，2套型一层平面图
A1-1，2套型夹层平面图
A1-1，2套型二层平面图
A1-1，2套型三层平面图
A1-1，2套型四层平面图
A1-1，2套型屋顶平面图
A1-1，2套型L-A立面图
A1-1，2套型11-1立面图
A1-1，2套型A-L立面图
A1-1，2套型1-1剖面图
A2-1，2，3套型一层平面图
A2-1，2，3套型二层平面图
A2-1，2，3套型三层平面图
A2-1，2，3套型四层平面图
A2-1，2，3套型五层、屋顶平面图
A2-1，2，3套型A-N立面图
A2-1，2，3套型13-1立面图
A2-1，2，3套型N-A立面图
A2-1，2，3套型1-13立面图
A2-1，2，3套型1-1剖面图
A3套型一层、二层平面图
A3套型三层、屋顶平面图
A3套型立面图
A3套型A-E立面图
A3套型1-1剖面图
B1套型一层、二层平面图
B1套型阁楼层、屋顶平面图
B1套型立面图
B1套型立面、剖面图
B2套型一层、二层平面图
B2套型阁楼层、屋顶平面图
B2套型立面图
B2套型立面、剖面图
屋顶组合形式
燕尾式屋顶
马背式屋顶
燕尾脊大样（一）
燕尾脊大样（二）
燕尾脊节点大样（一）
燕尾脊节点大样（二）
马背节点大样
屋脊檐口
归垂纹饰
外墙砖饰面纹样（一）
外墙砖饰面纹样（二）
外墙砖饰面纹样（三）
外墙砖饰边框纹样（一）
外墙砖饰边框纹样（二）
外墙装饰图案（一）
外墙装饰图案（二）
外墙面砖贴法
柱子装饰样式
外墙漏窗样式
青石雕漏窗样式
门套（一）
门套（二）
窗套（一）
窗套（二）
窗套（三）
阳台（一）
阳台（二）
阳台栏杆大样（一）
阳台栏杆大样（二）
露台栏板
空调板
住宅入口门廊（一）
住宅入口门廊（二）
住宅入口门廊（三）
院门（一）平面、立面
院门（一）剖面、大样
院门（二）
院门（三）
围墙（一）
围墙（二）
围墙（三）
附录：传统特色的小城镇住宅技术研究报告-泉州地区
目录
编制说明
住宅组合总平面示意图（街坊组合）
住宅组合总平面示意图（院落组合）
A1-1，2套型一层平面图
A1-1，2套型夹层平面图
A1-1，2套型二层平面图
A1-1，2套型三层平面图
A1-1，2套型四层平面图
A1-1，2套型屋顶平面图
A1-1，2套型L-A立面图
A1-1，2套型11-1立面图
A1-1，2套型A-L立面图
A1-1，2套型1-1剖面图
A2-1，2，3套型一层平面图
A2-1，2，3套型二层平面图
A2-1，2，3套型三层平面图
A2-1，2，3套型四层平面图
A2-1，2，3套型五层、屋顶平面图
A2-1，2，3套型A-N立面图
A2-1，2，3套型13-1立面图
A2-1，2，3套型N-A立面图
A2-1，2，3套型1-13立面图
A2-1，2，3套型1-1剖面图
A3套型一层、二层平面图
A3套型三层、屋顶平面图
A3套型立面图
A3套型A-E立面图
A3套型1-1剖面图
B1套型一层、二层平面图
B1套型阁楼层、屋顶平面图
B1套型立面图
B1套型立面、剖面图
B2套型一层、二层平面图
B2套型阁楼层、屋顶平面图
B2套型立面图
B2套型立面、剖面图
屋顶组合形式
燕尾式屋顶
马背式屋顶
燕尾脊大样（一）
燕尾脊大样（二）
燕尾脊节点大样（一）
燕尾脊节点大样（二）
马背节点大样
屋脊檐口
归垂纹饰
外墙砖饰面纹样（一）
外墙砖饰面纹样（二）
外墙砖饰面纹样（三）
外墙砖饰边框纹样（一）
外墙砖饰边框纹样（二）
外墙装饰图案（一）
外墙装饰图案（二）
外墙面砖贴法
柱子装饰样式
外墙漏窗样式
青石雕漏窗样式
门套（一）
门套（二）
窗套（一）
窗套（二）
窗套（三）
阳台（一）
阳台（二）
阳台栏杆大样（一）
阳台栏杆大样（二）
露台栏板
空调板
住宅入口门廊（一）
住宅入口门廊（二）
住宅入口门廊（三）
院门（一）平面、立面
院门（一）剖面、大样
院门（二）
院门（三）
围墙（一）
围墙（二）
围墙（三）
附录：传统特色的小城镇住宅技术研究报告-泉州地区
