11CJ33 通风采光天窗（参考图集）

　　本图集适用于工业与民用建筑的屋面通风。采光及排烟。主要用于冶金、航空、造船、机械、玻璃、轻工等行业建筑及大型公共建筑。图集内容包括7种形式通风天窗和6种形式电动采光排烟天窗以及1种固定式采光天窗。通风天窗为：1.MCW1型通风天窗（并列风道式）；2.MCW2型通风天窗（间隔风道式）；3.MCW3型通风天窗（碗式）；4.MCW4型通风天窗（压杆式）；5.MCW5型通风天窗（暗扣式）；6.MCW6型通风天窗（整体骨架式）；7.MCW7型通风天窗（箱形骨架式）。电动采光排烟天窗为：1.C1ST上开式三角型电动采光排烟天窗；2.C1XT下开式三角型电动采光排烟天窗；3.C2T一字型电动采光排烟天窗；4.C3CT侧开式圆拱型电动采光排烟天窗；5.MC3CT侧开式圆拱型电动采光排烟天窗；6.C3ST上开式圆拱型电动采光排烟天窗。固定式采光天窗为C3G固定式圆拱型采光天窗。图集主要包括：说明，选用表，平、立、剖面图及构造节点详图等内容。图集具有以下特点：1.通风天窗具有外形美观、通风效率高、防雨雪和避风性能好、结构重量轻、安装方便等特点。2.电动采光排烟天窗品种多样化、构造合理、应用广泛，具有较高的市场使用价值。3.天窗采用新材料、新技术、新工艺，产品专业性强，类型多样，设计合理，便于设计选用和施工安装，尤其适用于轻钢结构的建筑。

通风采光大窗
国家建筑标准设计参考图
图集号：11CJ33
主编单位：中国建筑标准设计研究院、四川麦克威科技有限公司
实行日期：2012年4月1日

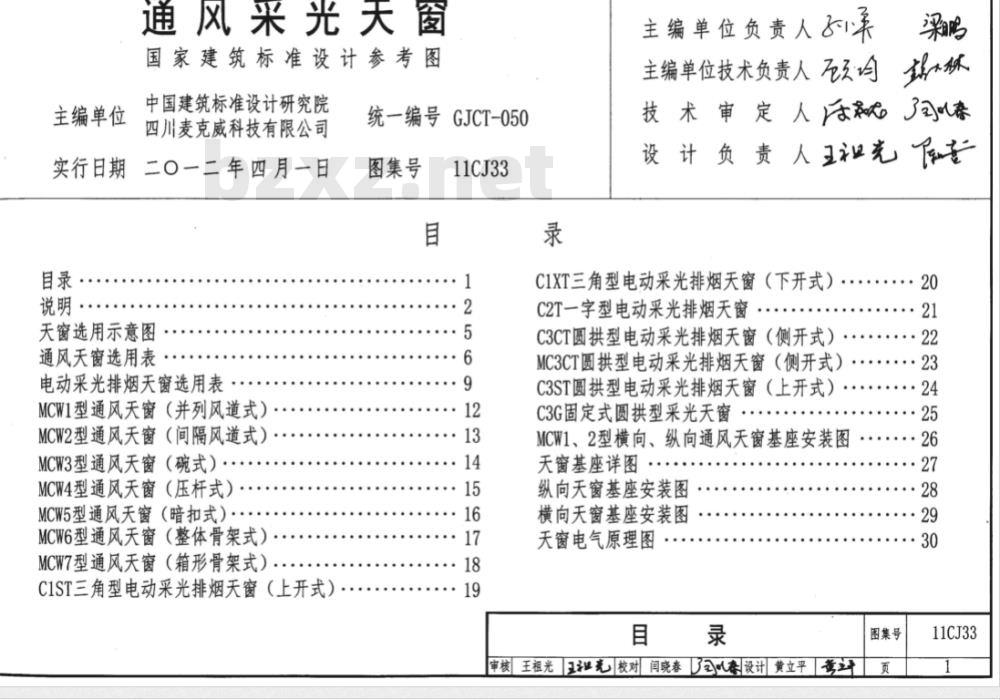

目录
说明

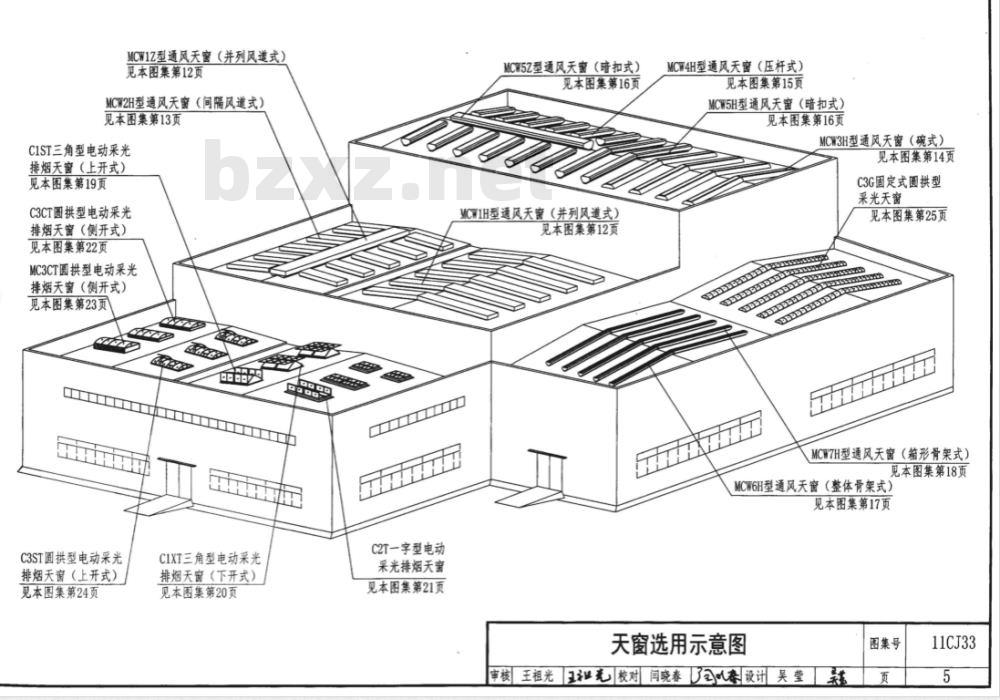

天窗选用示意图
通风天窗选用表
电动采光排烟天窗选用表
MCW1型通风天窗（并列风道式）
MCW2型通风天窗（间隔风道式）
MCW3型通风天窗（碗式）
MCW4型通风天窗（压杆式）
MCW5型通风天窗（暗扣式）
MCW6型通风天窗（整体骨架式）
MCW7型通风天窗（箱形骨架式）
C1ST三角型电动采光排烟天窗（上开式）
C1XT三角型电动采光排烟天窗（下开式）
C2T一字型电动采光排烟天窗
C3CT圆拱型电动采光排烟天窗（侧开式）
MC3CT圆拱型电动采光排烟天窗（侧开式）
C3ST圆拱型电动采光排烟天窗（上开式）
C3G固定式圆拱型采光天窗
MCW1、2型横向、纵向通风天窗基座安装图
天窗基座详图
纵向天窗基座安装图
横向天窗基座安装图
天窗电气原理图

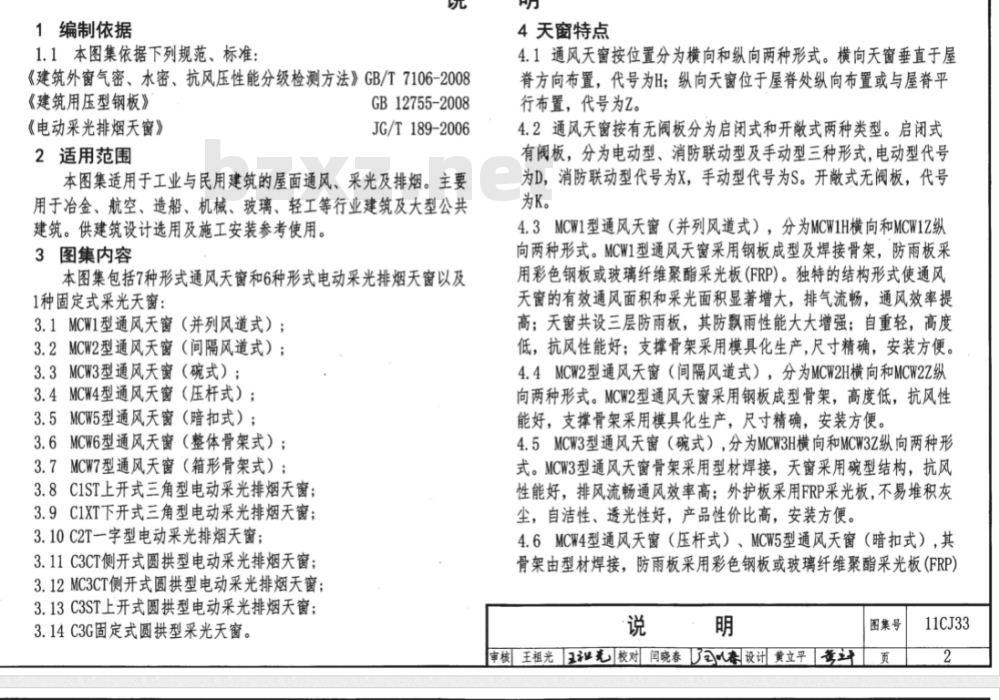

1 编制依据
1.1 本图集依据下列规范、标准：《建筑外窗气密、水密、抗风压性能分级检测方法》GB/T7106-2008、《建筑用压型钢板》GB12755-2008、《电动采光排烟天窗》JG/T189-2006。

2 适用范围
本图集适用于工业与民用建筑的屋面通风、采光及排烟。主要用于冶金、航空、造船、机械、玻璃、轻工等行业建筑及大型公共建筑，供建筑设计选用及施工安装参考使用。

3 图集内容
本图集包括7种形式通风天窗和6种形式电动采光排烟天窗以及1种固定式采光天窗：
3.1 MCW1型通风天窗（并列风道式）；
3.2 MCW2型通风天窗（间隔风道式）；
3.3 MCW3型通风天窗（碗式）；
3.4 MCW4型通风天窗（压杆式）；
3.5 MCW5型通风天窗（暗扣式）；
3.6 MCW6型通风天窗（整体骨架式）；
3.7 MCW7型通风天窗（箱形骨架式）；
3.8 C1ST上开式三角型电动采光排烟天窗；
3.9 C1XT下开式三角型电动采光排烟天窗；
3.10 C2T一字型电动采光排烟天窗；
3.11 C3CT侧开式圆拱型电动采光排烟天窗；
3.12 MC3CT侧开式圆拱型电动采光排烟天窗；
3.13 C3ST上开式圆拱型电动采光排烟天窗；
3.14 C3G固定式圆拱型采光天窗。

4 天窗特点
4.1 通风天窗按位置分为横向和纵向两种形式。横向天窗垂直于屋脊方向布置，代号为H；纵向天窗位于屋脊处纵向布置或与屋脊平行布置，代号为Z。
4.2 通风天窗按有无阀板分为启闭式和开散式两种类型。启闭式有阀板，分为电动型、消防联动型及手动型三种形式，电动型代号为D，消防联动型代号为，手动型代号为S。开散式无阀板，代号为K。
4.3 MCW1型通风天窗（并列风道式），分为MCW1H横向和MCW1Z纵向两种形式。MCW1型通风天窗采用钢板成型及焊接骨架，防雨板采用彩色钢板或玻璃纤维聚酯采光板(FRP)。独特的结构形式使通风天窗的有效通风面积和采光面积显著增大，排气流畅，通风效率提高；天窗共设三层防雨板，其防骤雨性能大大增强；自重轻，高度低，抗风性能好；支撑骨架采用模具化生产，尺寸精确，安装方便。
4.4 MCW2型通风天窗（间隔风道式），分为MCW2H横向和MCW2Z纵向两种形式。MCW2型通风天窗采用钢板成型骨架，高度低，抗风性能好，支撑骨架采用模具化生产，尺寸精确，安装方便。
4.5 MCW3型通风天窗（碗式），分为MCW3H横向和MCW3Z纵向两种形式。MCW3型通风天窗骨架采用型材焊接，天窗采用碗型结构，抗风性能好，排风流畅，通风效率高；外护板采用FRP采光板，不易堆积灰尘，自洁性、透光性好，产品性价比高，安装方便。
4.6 MCW4型通风天窗（压杆式）、MCW5型通风天窗（暗扣式），其骨架由型材焊接，防雨板采用彩色钢板或玻璃纤维聚酯采光板（FRP）。MCW4型通风天窗横向布置，其特点是防雨板及导流板采用压杆固定，避免了直接钻孔造成的漏水隐患，因此有良好的防水性能。MCW5型通风天窗分为横向和纵向两种形式，其特点是防雨板及导流板采用暗扣式（或隐藏式）固定，即自攻钉被隐藏，因此也避免了漏水隐患。

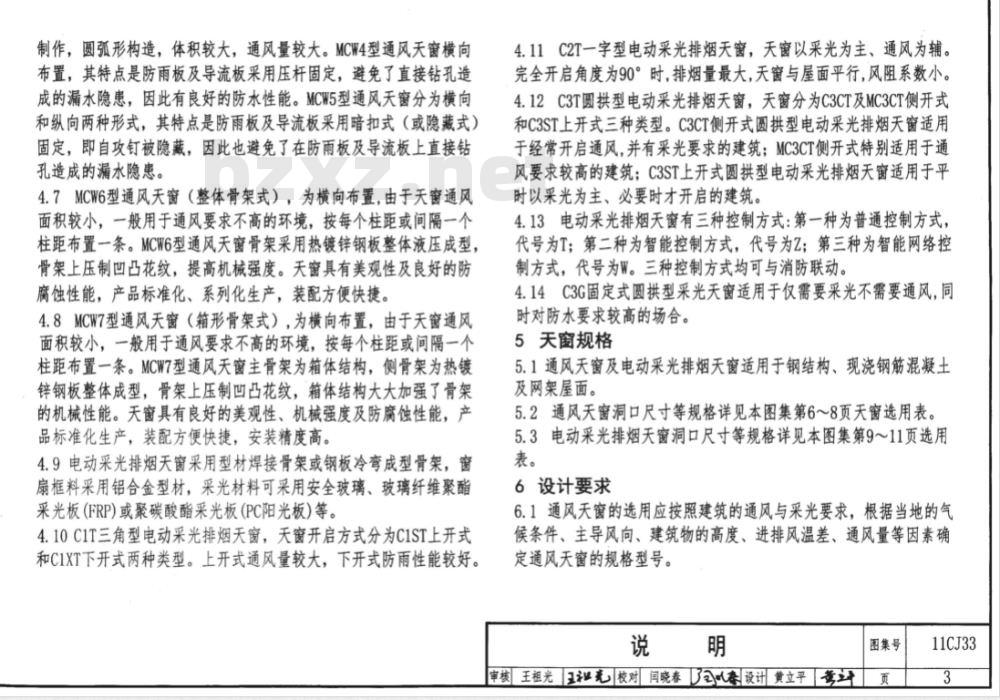

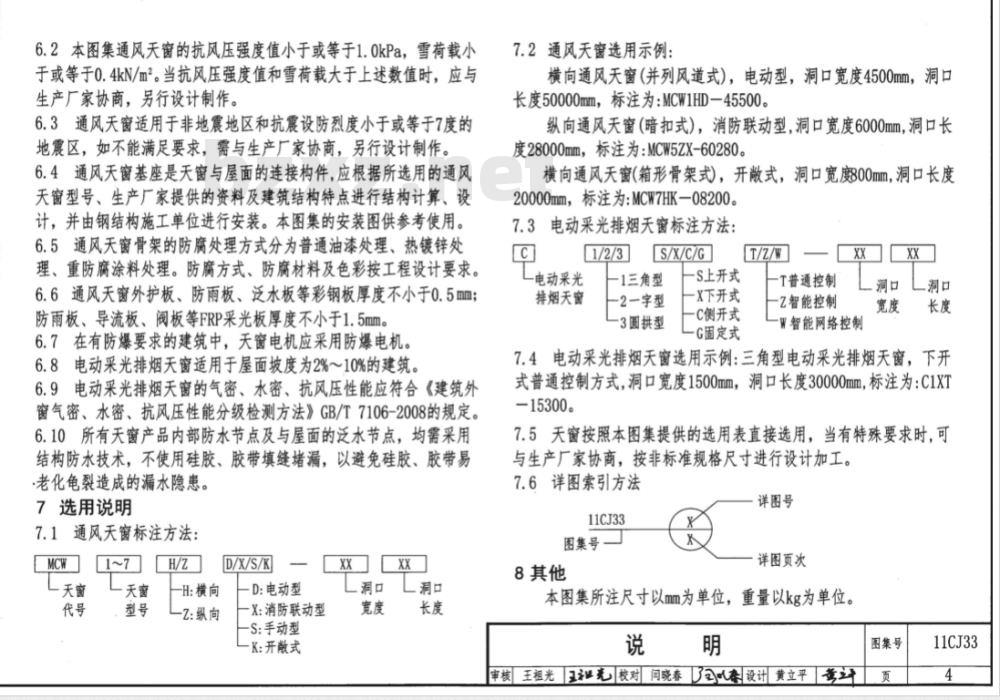

小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
