基本信息

标准图集号： 16CJ75-1

图集名称：

16CJ75-1 合成高分子卷材防水系统构造（一）

图集类别：建筑

标准状态：现行

发布日期：2017-03-07

实施日期：2016-11-01

下载格式：pdf zip

下载大小：12.81 MB

关联标准

替代情况：代替标准号：-

图集简介

本图集是以天津滨海澳泰防水材料有限公司的防水系统和防水材料在建筑防水工程中的应用技术为依据编制的。图集内容主要包括：说明、材料介绍、预制件介绍、施工要点、材料选用表、各使用部位构造做法及相关构造节点详图。图集条理清楚，选用方便，能满足设计和施工的需要。该图集适用于一般工业与民用建筑地下、屋面、楼地面、卫生间及水池等部位的新建及改扩建工程的防水工程；也可用于城市地下综合管廊、人防、地铁、隧道、桥梁等地下防水工程。

标准内容

第 1 页
第 2 页

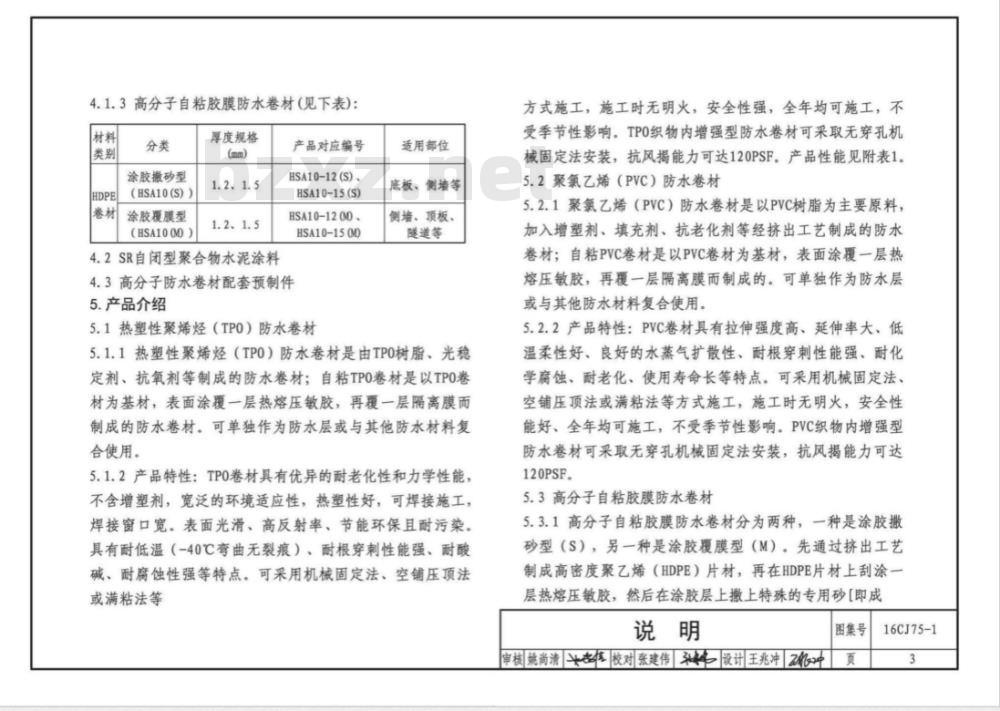

第 3 页

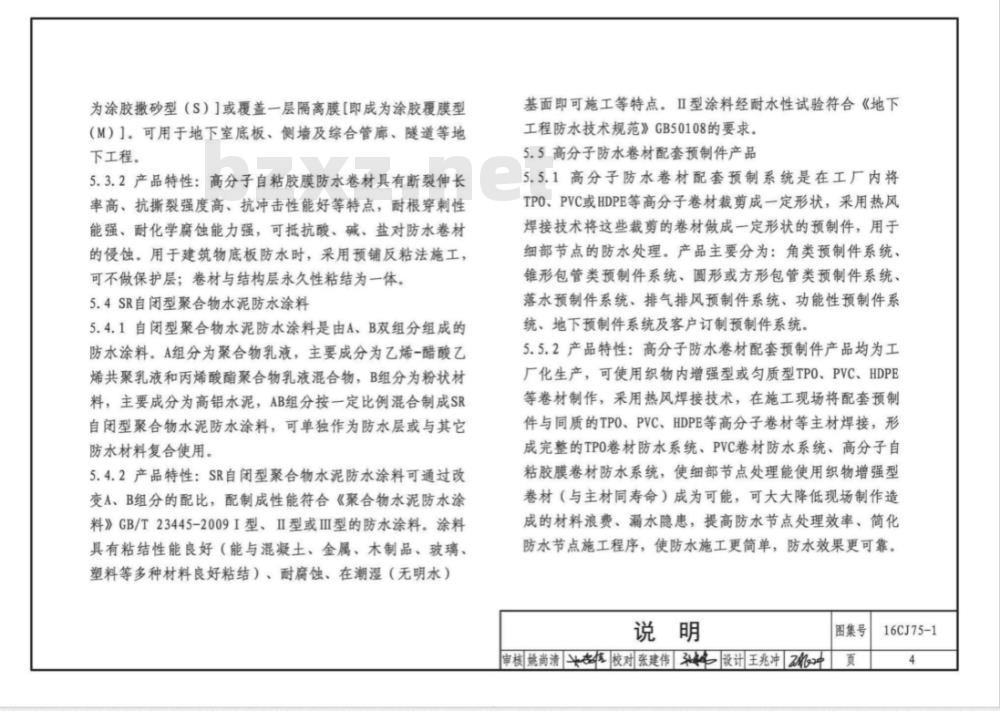

第 4 页
第 5 页
第 6 页
第 7 页
第 8 页

16CJ75-1

合成高分子卷材防水系统构造(一)

参考图集

组织编制：中国建筑标准设计研究院

中国计划出版社

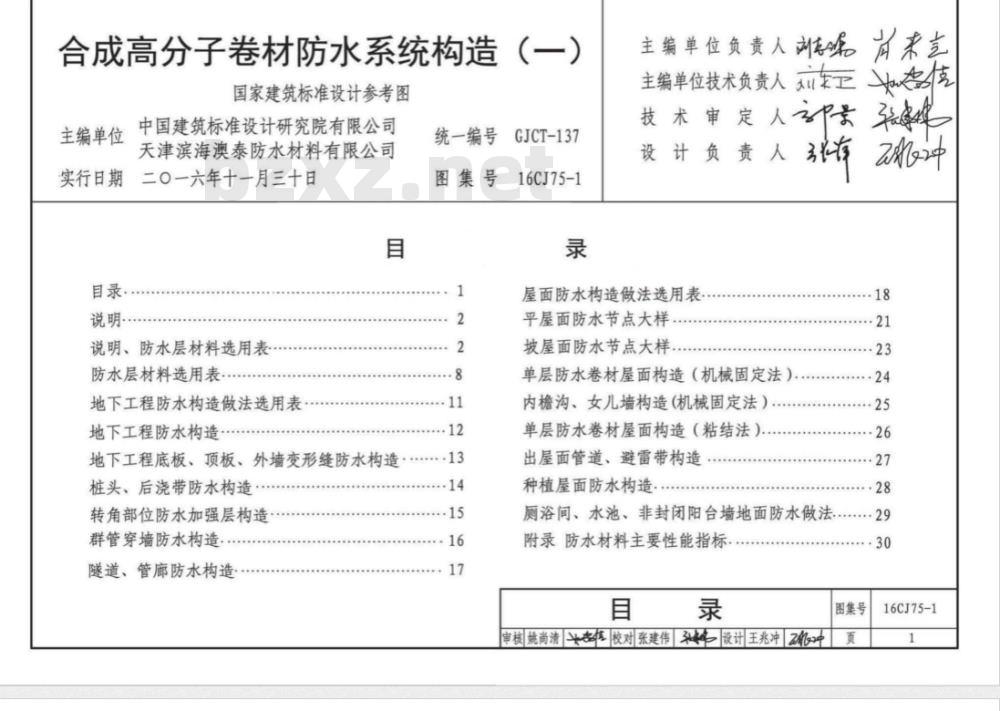

合成高分子卷材防水系统构造（一）

国家建筑标准设计参考图

主编单位

统一编号

GJCT-137

中国标准设计研究院有限公司
天津滨海澳泰防水材料有限公司

图集号

16CJ75-1

实行日期

二〇一六年十一月三十日

目　录

目录...........................................................1		屋面防水构造做法选用表.........................18
说明...............................................................2		平屋面防水节点大样.....................................21
说明、防水层材料选用表....................................2		坡屋面防水节点大样......................................23
防水层材料选用表...........................................8		单层防水卷材屋面构造（机械固定法）....................24
地下工程防水构造做法选用表..............................11		内檐沟、女儿墙构造（机械固定法）.....................25
地下工程防水构造..........................................12		单层防水卷材屋面构造（粘结法）.......................26
地下工程底板、顶板、外墙变形缝防水构造..............13		出屋面管道、避雷带构造.................................27
桩头、后浇带防水构造....................................14		种植屋面防水构造........................................28
转角部位防水加强层构造..................................15		厕浴间、水池、非封闭阳台墙地面防水做法............29
群管穿墙防水构造........................................16		附录　防水材料主要性能指标.............................30
隧道、管廊防水构造......................................17

目　录			图集号	16CJ75-1
审核：姚尚清	校对：张建伟	设计：王兆冲	页　号	1

主编单位负责人： [签名]

主编单位技术负责人： [签名]

技　术　审　定　人： [签名]

设　计　负　责　人： [签名]

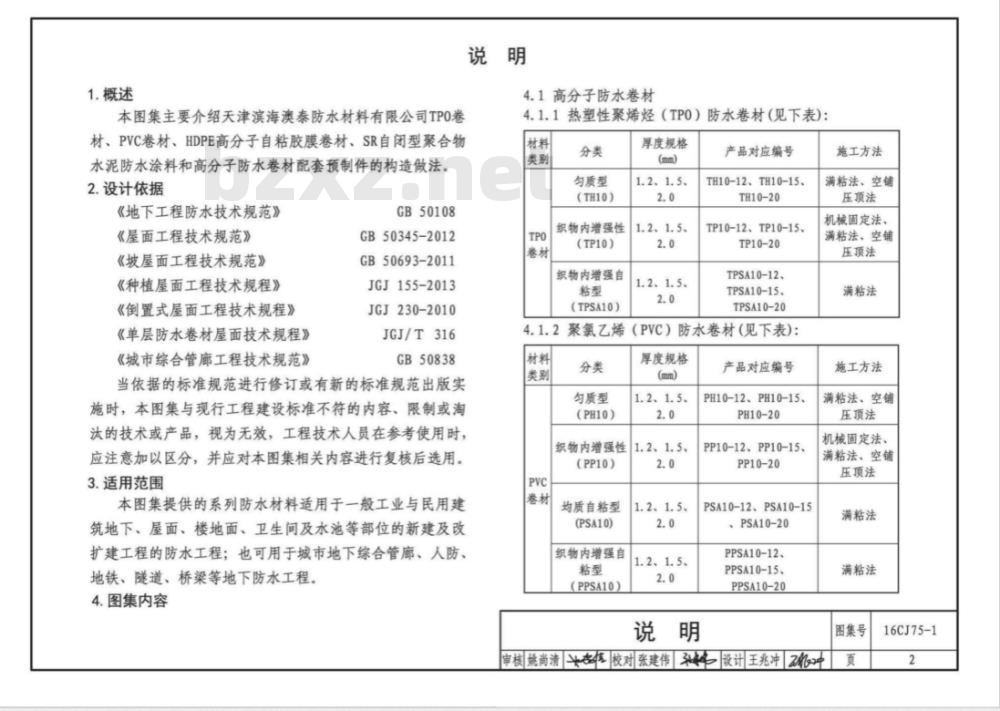

说明

1. 概述

本图集主要介绍天津滨海澳泰防水材料有限公司TPO卷材、PVC卷材、HDPE高分子自粘胶膜卷材、SR自闭型聚合物水泥防水涂料和高分子防水卷材配套预制件的构造做法。

2. 设计依据

《地下工程防水技术规范》	GB 50108
《屋面工程技术规范》	GB 50345-2012
《坡屋面工程技术规范》	GB 50693-2011
《种植屋面工程技术规程》	JGJ 155-2013
《倒置式屋面工程技术规程》	JGJ 230-2010
《单层防水卷材屋面技术规程》	JGJ/T 316
《城市综合管廊工程技术规范》	GB 50838

当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

3. 适用范围

本图集提供的系列防水材料适用于一般工业与民用建筑地下、屋面、楼地面、卫生间及水池等部位的新建及改扩建工程的防水工程；也可用于城市地下综合管廊、人防、地铁、隧道、桥梁等地下防水工程。

4. 图集内容

4.1 高分子防水卷材

4.1.1 热塑性聚烯烃（TPO）防水卷材（见下表）：

材料类别	分类	厚度规格(mm)	产品对应编号	施工方法
TPO卷材	匀质型 (TH10)	1.2、1.5、 2.0	TH10-12、TH10-15、 TH10-20	满粘法、空铺压顶法
	织物内增强型 (TP10)	1.2、1.5、 2.0	TP10-12、TP10-15、 TP10-20	机械固定法、满粘法、空铺压顶法
	织物内增强自粘型 (TPSA10)	1.2、1.5、 2.0	TPSA10-12、 TPSA10-15、 TPSA10-20	满粘法

4.1.2 聚氯乙烯（PVC）防水卷材（见下表）：

材料类别	分类	厚度规格(mm)	产品对应编号	施工方法
PVC 卷材	匀质型 (PH10)	1.2、1.5、 2.0	PH10-12、PH10-15、 PH10-20	满粘法、空铺压顶法
	织物内增强型 (PP10)	1.2、1.5、 2.0	PP10-12、PP10-15、 PP10-20	机械固定法、满粘法、空铺压顶法
	均质自粘型 (PSA10)	1.2、1.5、 2.0	PSA10-12、PSA10-15、 PSA10-20	满粘法
	织物内增强自粘型 (PPSA10)	1.2、1.5、 2.0	PPSA10-12、 PPSA10-15、 PPSA10-20	满粘法

说明				图集号	16CJ75-1
审核		校对		设计	页 2
