02R111 小型立、卧式油罐图集

小型立、卧式油罐图集

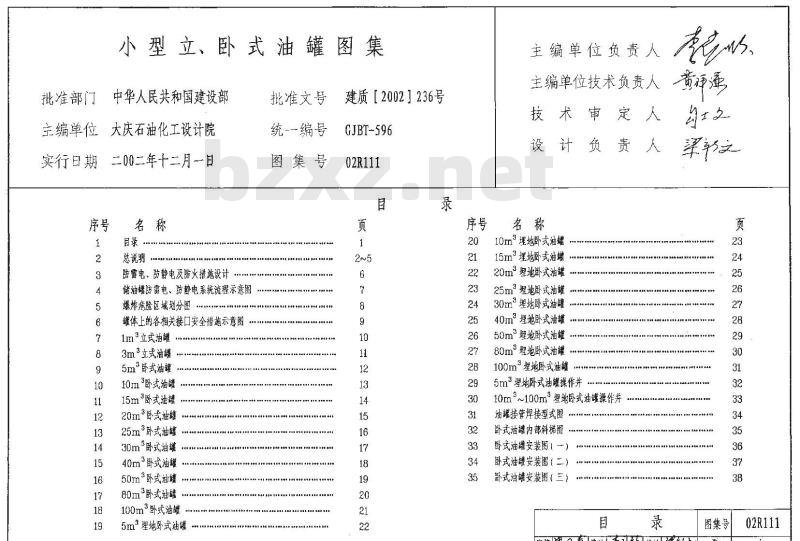

目 录

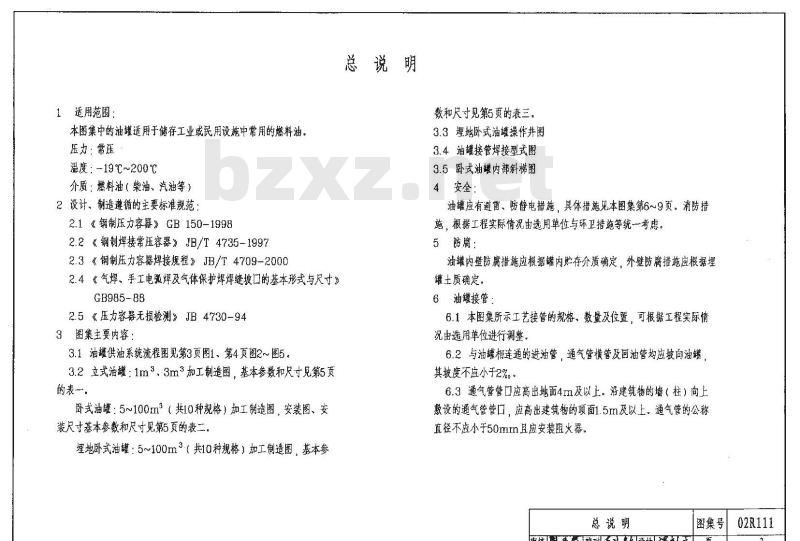

总说明

1 适用范围：

本图集油中的油罐适用于储存工业或民用设施中常用的燃料油。

压力：常压

温度：-19℃~200℃

介质：燃料油（柴油、汽油等）

2 设计、制造遵循的主要标准规范：

1. 2.1 《钢制压力容器》 GB 150-1998
2. 2.2 《钢制焊接常压容器》 JB/T 4735-1997
3. 2.3 《钢制压力容器焊接规程》 JB/T 4709-2000
4. 2.4 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》 GB985-88
5. 2.5 《压力容器无损检测》 JB 4730-94

3 图集主要内容：

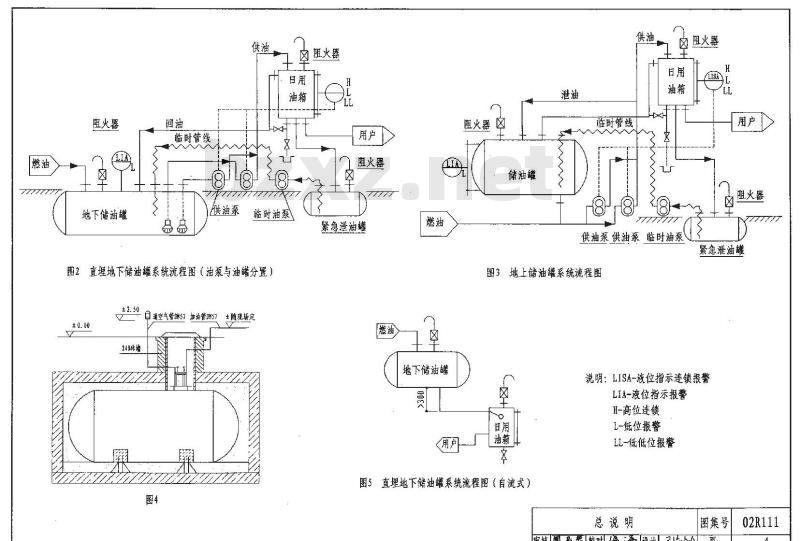

1. 3.1 油罐供油系统流程图见第3页图1、第4页图2~图5。

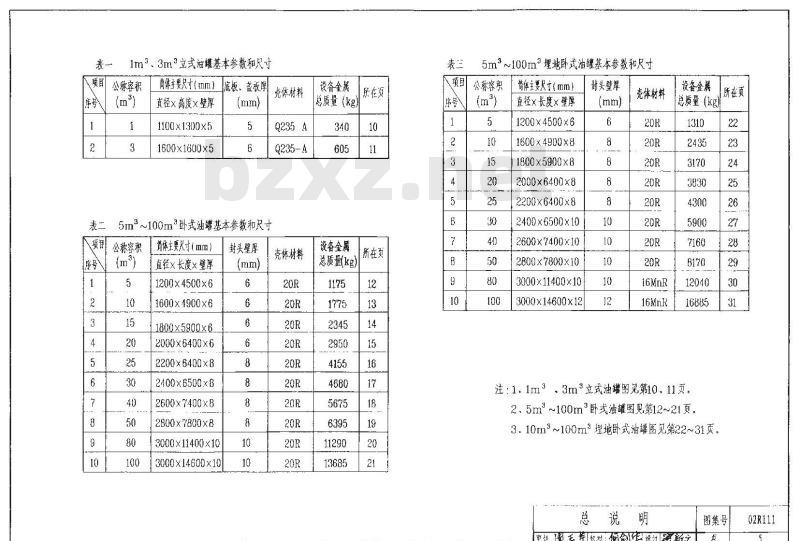

2. 3.2 立式油罐：1m³、3m³加工制造图，基本参数和尺寸见第5页的表一。

卧式油罐：5~100m³（共10种规格）加工制造图，安装图、安装尺寸基本参数和尺寸见第5页的表二。

埋地卧式油罐：5~100m³（共10种规格）加工制造图，基本参数和尺寸见第5页的表三。

1. 3.3 埋地卧式油罐操作井图
2. 3.4 油罐接管焊接型式图
3. 3.5 卧式油罐内部斜梯图

4 安全：

油罐应有避雷、防静电措施，具体措施见本图集第6~9页。消防措施，根据工程实际情况由选用单位与环卫设施等统一考虑。

5 防腐：

油罐内壁防腐措施应根据罐内贮存介质确定，外壁防腐措施应根据埋壤土质确定。

6 油罐接管：

1. 6.1 本图集所示工艺接管的规格、数量及位置，可根据工程实际情况由选用单位进行调整。
2. 6.2 与油罐相连通的进油管、通气管接管及回油管均应向油罐，其坡度不应小于2‰。
3. 6.3 通气管管口应高出地面4m及以上。沿建筑物的墙（柱）向上敷设的通气管管口，应高出建筑物的顶面1.5m及以上。通气管的公称直径不应小于50mm且应安装阻火器。

7 油罐容积的确定：

油罐的总容积应根据油的运输方式和供油周期等因素确定。对于火车和船舶运输，一般不小于20~30天的设备最大消耗量；对于汽车运输一般不小于5~10天的设备最大消耗量；对于油管输送一般不小于3~5天的设备最大消耗量。对于以办公为主的建筑，燃油设备的日运行时间建议取10~12小时；以普通住宅为主的建筑，日运行时间取12~16小时；以高档住宅和宾馆为主的建筑，日运行时间取16~24小时。

8 其它：

1. 8.1 油罐埋地设置，其顶部覆土厚度不应小于0.5m。油罐的周围，应回填干净的沙子或细土，其厚度不应小于0.3m。
2. 8.2 油罐操作平台、梯子由选用单位统一考虑。
3. 8.3 埋地卧式油罐操作井是为埋地卧式油罐而设计的，两者应配套使用。操作井的高度受油罐埋地深度控制，选用者应根据油罐实际埋设深度调整图中给出的操作井高度，同时调整图中相关尺寸。
4. 8.4 对地下水位高的地区，选用者应对埋地卧式油罐采取锚固防浮措施。
5. 8.5 本图集中的设备也可用于重质燃料油，但所需的加热器等相关构件由选用者提供。
6. 8.6 本图集中给出的液位计口主要用于配合现场液位指示的玻璃板液位计。对罐内液位控制应由选用者根据工程自控控制方案统一考虑。
7. 8.7 埋地卧式油罐物料出口是否安装底阀以及其连接等问题由选用者考虑。
8. 8.8 由于埋地卧式油罐埋地时油罐壳体将承受一定的外荷载，因此，设计时按外压0.1MPa对其进行核算。

[图片]

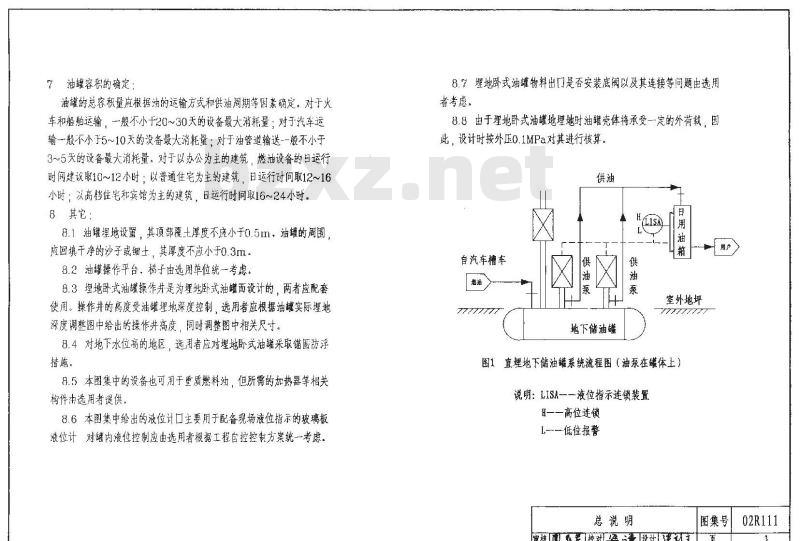

图1 直埋地下储油罐系统流程图（油泵在罐体上）

说明：LISA——液位指示连锁装置
H——高位连锁
L——低位报警
