96K150-2 圆伞形风帽

批准部门：中华人民共和国建设部
主编单位：机械工业部第六设计研究院
实行日期：二〇〇二年三月
批准文号：建质【2002】48号
统一编号：GJBT-393
图集号：96K150-2

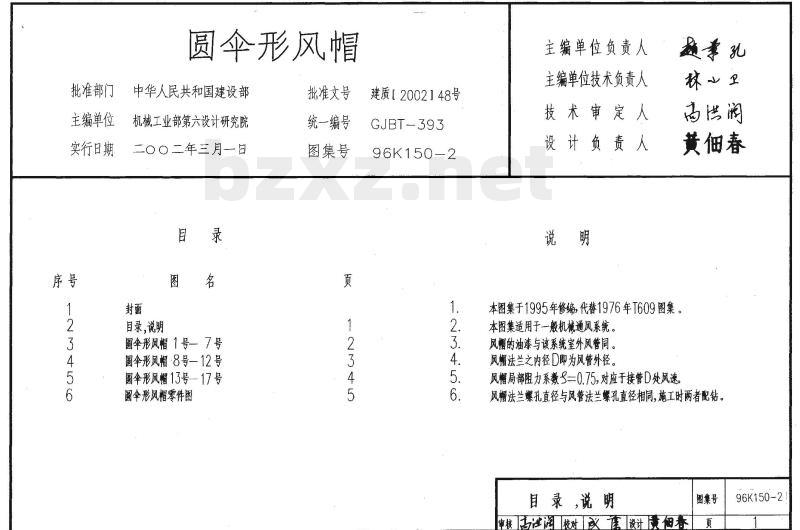

目录
1. 封面
2. 目录、说明
3. 圆伞形风帽1号—7号
4. 圆伞形风帽8号—12号

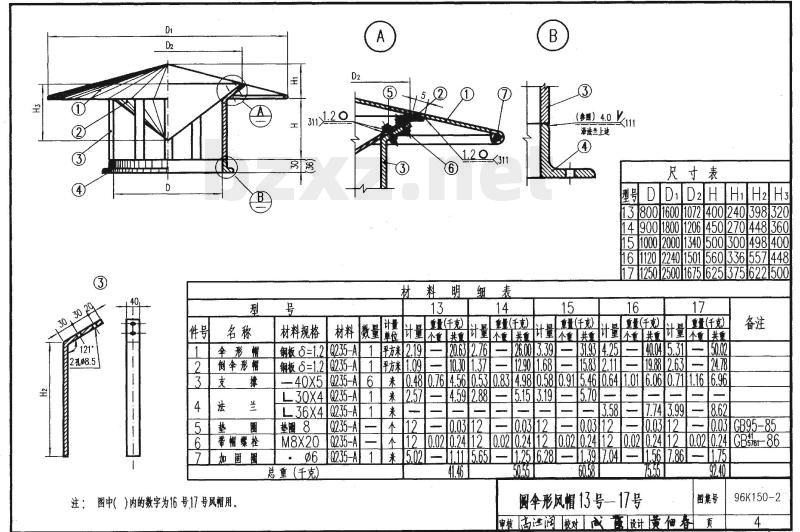

5. 圆伞形风帽13号—17号

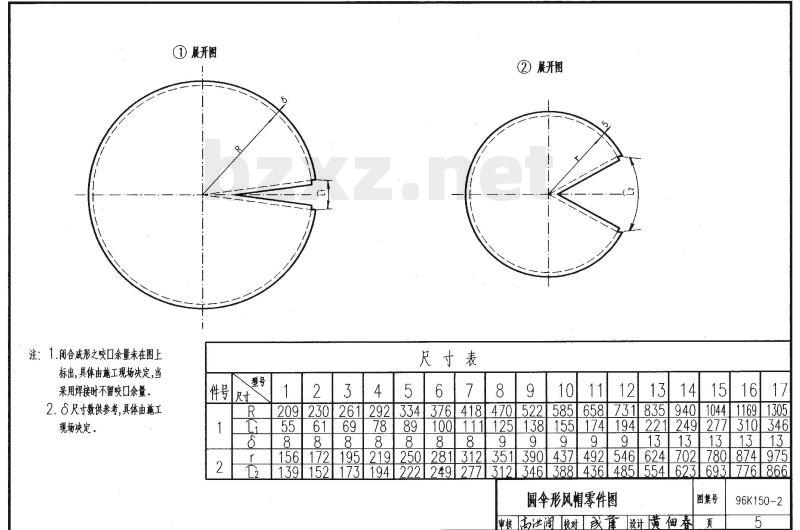

6. 圆伞形风帽零件图

说明
本图集于1995年修编，代替1976年T609图集。本图集适用于一般机械通风系统。风帽的油漆与该系统室外风管同。风帽法兰之内径D即为风管外径。风帽局部阻力系数为30.75，对应于接管D处风速。风帽法兰螺孔直径与风管法兰螺孔直径相同，施工时两者需进行配钻。

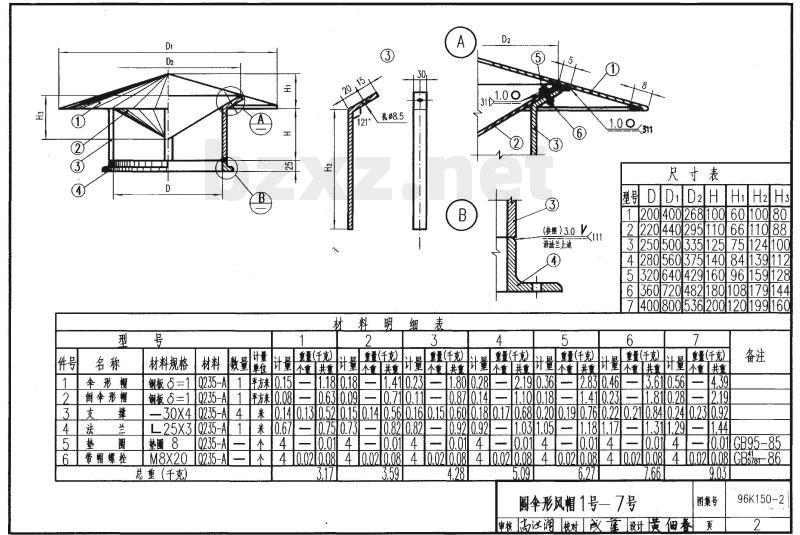

圆伞形风帽1号—7号
材料明细表：
- 伞形帽：材料规格 0235-A
- 倒伞形帽：材料规格 0235-A
- 带帽螺栓：材料规格 M8X20, 0235-A
- 包含零件：伞形帽、倒伞形帽、支架、法兰、垫圈、带帽螺栓、加固圈。
- 尺寸参数涉及：D, D1, D2, H, H1, H2, H3。

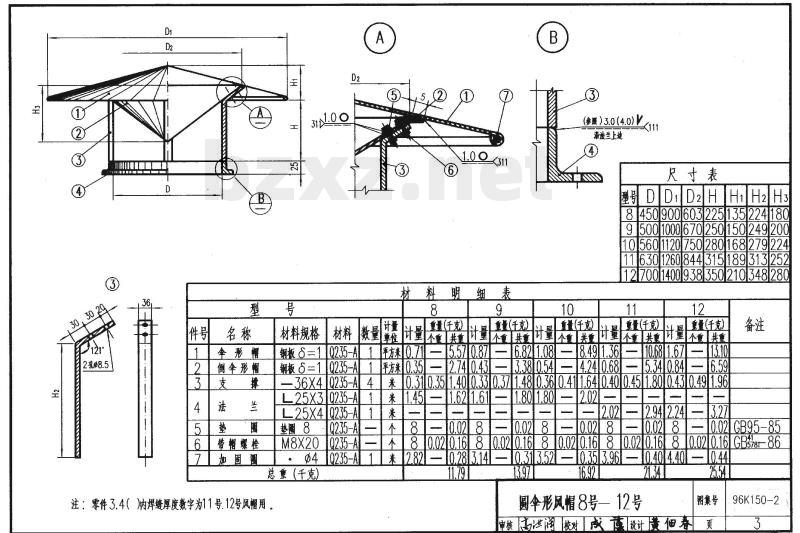

圆伞形风帽8号—12号
材料明细表：
- 包含零件：伞形帽、倒伞形帽、支架、法兰、垫圈、带帽螺栓、加固圈。
- 注：图中（）内的数字为16号17号风帽用。
- 尺寸参数涉及：D, D1, D2, H, H1, H2, H3。
