22CS07-1
一体化泵闸选用与安装（一）
参考图集

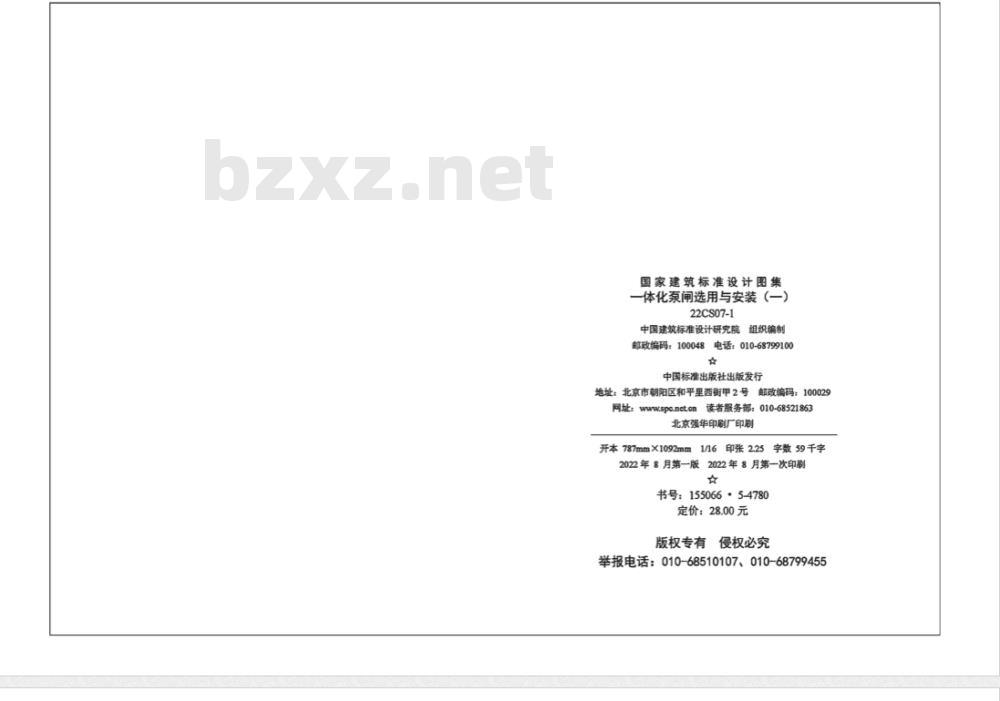

国家建筑标准设计图集
一体化泵闸选用与安装（一）
22CS07-1
组织编制
中国建筑标准设计研究院
邮政编码：100048电话：010-68799100☆
中国标准出版社出版发行
地址：北京市朝阳区和平里西街甲2号邮政编码：100029
网址：wwwspe.net.on
读者服务部：010-68521863
北京强华印刷厂印刷
开本787mmX1092mm1
印张2.25
字数59千字
2022年8月第一版2022年8月第一次印刷☆
书号：155066·5-4780
定价：28.00元
版权专有
侵权必究
举报电话：9
010-68510107、9
010-68799455
图集号
12S101矩形给水箱
图集名称
14S104二次供水消毒设备选用及安装12S108-1创流防止器选用及安装12S108-2真空破坏器选用与安装16S110数字集成全变频叠压供水设备选用与安装16S111变频调速供水设备选用与安装16S122水加热器选用及安装
15S128太阳能集中热水系统选用与安装13S201室外消火栓及消防水鹤安装15S202室内消火检安装
99S203消防水泵接合器安装
17S205消防给水稳压设备选用与安装07S207气体消防系统选用、安装与建筑灭火器配置08S208宝内固定消防炮选用及安装12SS209细水雾灭火系统选用与安装16S211高位消防贮水箱选用及安装04S301建筑排水设备附件选用安装09S302雨水斗选用及安装
09S303医疗卫生设备安装
09S304卫生设备安装
08S305小型潜水排污泵选用及安装19S306居住建筑卫生间同层排水系统安装14S307住宅厨、卫给水排水管道安装19S308污水提升装置选用与安装16S401管道和设各保温，防结露及电件热03S402宝内管道支架及吊架
给水排水专业图集简明目录
图集号
02S403钢制管件
02S404防水茶管
图集名称
11S405-1~4建筑给水塑料管道安装09S407-1建筑给水钢管道安装
10S407-2建筑给水萍壁不锈钢管道安装13S409建筑生活排水柔性接口铸铁管道与钢型复合管道安装10SS410建筑特珠单立管排水系统安装10SS411建筑给水复合金属管道安装15S412屋面两水排水管道安装
S501-1~2单层、双层益及路步(2015年合订本）05S502宝外给水管道附属构筑物10S505柔性接口给水管道支激
10S507建筑小区规地塑料给水管道施工04S516混凝土排水管道基础及接口16S518两水口
04S520埋地塑料排水管道施工
12S522泥凝土模块式排水检查井08SS523建筑小区塑料排水检查井16S524塑料排水检查井——并筒直径虹00~中100017S526围形沉井式两水泵站
10S605游泳池设计及附件安装
17S705海绵型建筑与小区两水控制及利用14SS706玻璃钢化类池选用与埋设19S707小型生活排水处理成套设备选用与安装16S708餐饮度水属油设各选用与安装15S909《消防给水及消火检系统技术规范》图示详细内客请参见2022年国标图集目录或查询国家建筑标准设计网站(www.chinabuilding.comcn)国标图集热线电话：010-68799100联系电话：010-88426737
图集号
图集名称
S1(-）给水排水标准图集给水设备安装（一）（2014年合订本）S3给水排水标准图集排水设备及卫生器具安装(2010年合订本)S4(二)给水排水标准图集室内给水排水管道及附件安装（二)（2012年合订本）
S5(一)给水排水标准图集室外给水排水管道工程及附属设施(一)(2011年合订本)
给水排水标准图集外给水排水管道工程及附属设施(二)(2012年合订本)
09FS01防空地下室给排水设计示例07FS02防空地下室给排水设施安装07HS101市政给水管道工程及附属设施06HS201市政排水管道工程及附属设施最新出版图集
20S121生活热水加热机组（热水机组选用与安装）（修编替代05SS121)19S204-1消防专用水泵选用及安装（一）（修编替代04S204）20S206自动喷水灭火设施安装（修编券代04S206）19S406建筑排水管道安装—塑料管道(修编替代10S406)22S407-2建筑给水萍壁不锈钢管道安装（修编替代10S407-2）20S515钢筋混凝土及砖动排水检查井【修编替代02S515、02(03)S515】22S701室外排水设施设计与施工-22S702宝外排水设施设计与施工-砖动化类池（修续替代02S701)钢筋混凝土化粪池（修编替代03S702)22S803固形钢筋混凝土蓄水池（修编替代04S803）22S804矩形钢筋混凝土蓄水池（修编替代05S804）20S805-1雨水调蓄设施
钢筋混凝土雨水调蓄池
19S910自动喷水灭火系统设计

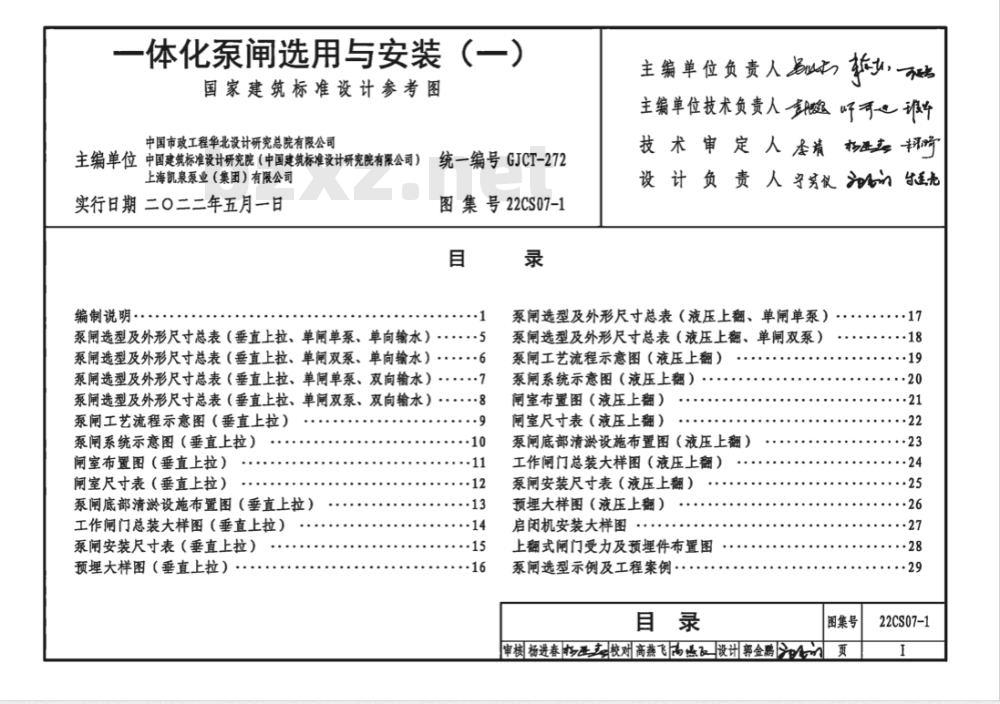

22BM001-1海城市建设设计示例(一)一体化泵闸选用与安装
国家建筑标准设计参考图
中国市政工程华北设计研究总院有限公司主编单位中国建筑标准设计研究院（中国建筑标准设计研究院有限公司）上海凯泉泵业（集团）有限公司实行日期二〇二二年五月一日
编制说明
统一编号GJCT-272
图集号22CS07-1
泵闸选型及外形尺寸总表（垂直上拉、单闸单泵、单向输水），泵闸选型及外形尺寸总表（垂直上拉、单闸双泵、单向输水）泵闸选型及外形尺寸总表（垂直上拉、单闸单泵、双向输水）泵闸选型及外形尺寸总表（垂直上拉、单闸双泵、双向输水）泵闸工艺流程示意图（垂直上拉）泵闸系统示意图（垂直上拉）
闸室布置图（垂直上拉）
闸室尺寸表（垂直上拉）
泵闸底部清淤设施布置图（垂直上拉）工作闸门总装大样图（垂直上拉）泵闸安装尺寸表（垂直上拉）
预埋大样图（垂直上拉）
主编单位负责人易？
主编单位技术负责人吓可谁
技 术 审 定 人 奎 杨 响
设计负责人劳仪狂
泵闻选型及外形尺寸总表（液压上翻、单闸单泵）泵闸选型及外形尺寸总表（液压上翻、单闸双泵）泵闸工艺流程示意图（液压上翻）泵闸系统示意图（液压上翻）
闸室布置图（液压上翻）
闸室尺寸表（液压上翻）
泵闸底部清淤设施布置图（液压上翻）工作闸门总装大样图（液压上翻）泵闸安装尺寸表（液压上翻）
预埋大样图（液压上翻）
启闵机安装大样图
上翻式闸门受力及预埋件布置图泵闸选型示例及工程案例：
图集号
申核杨进春愿校对高燕飞两设计郭金鹏页
··23
22CS07-1
1编制依据
编制说明
3.1.1一体化泵闻闸为成套供应产品，其产品应符合现行相关标1.1本图集依据上海凯泉泵业（集团）有限公司提供的技术资料编制。
1.2本图集依据的主要标准规范：《室外排水设计标准》GB50014-2021《泵站设计规范》GB50265-2010《通用用电设备配电设计规范》GB50055-2011《城镇给水排水技术规范》GB50788-2012《水利水电工程启闭机设计规范》SL41-2018《水利水电工程钢闸门设计规范》SL74-2019《水工金属结构防腐蚀规范》SL105-2007《水利水电工程钢闸门制造、安装及验收规范》GB/T14173-2008《水利水电工程启闭机制造安装与验收规范》SL381-2007《混流泵、轴流泵技术条件》GB/T13008-2010当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或海的技术或产品，视为无效。工程技术人员在参考便用时，应注意加以区分，并应对本图集相关内容进行复核后选用。2适用范围
2.1本图集适用于市政、水利等领域的排满、灌溉、生态补水等相关工程中一体化泵闸的选用与安装。2.2本图集适用于单泵流量0.27m/s~4.14m/s、扬程2.5m~5.0m的一体化泵闸。
3泵闸及附属设施
3.1泵闸组成
准的要求。
3.1.2一体化泵闸主要由工作闸门、闸泵、拍门、启闭机、液位计、PLC控制系统等组成。
3.2工作闸门
3.2.1主要启闭型式为垂直上拉型、液压上翻型。液压上翻型不可用于双向输水工况。
3.2.2采用平面闸门型式，含闸门、预埋件和止水等。3.2.3接触水体的预埋件的防腐处理与工作闸门相同。3.2.4工作闸门的密封采用P型、L型、刀型以及双球头型。3.3闸泵
3.3.1采用卧式安装，可选配轴流泵或全贯流泵型式，3.3.2可单向输水，也可双向输水，双向输水不需要调转闸泵安装方向，仅需要控制柜自动调节相序即可。3.3.3采用法兰螺栓与闸门刚性连接。3.3.4当闸泵单向输水时，闸泵出口侧采用重力式或侧翻式拍门。当闻泵双向输水时，闸泵出口侧（按排涝工况水流方向）采用液压式拍门。
3.4启闭机
根据工作闸门的启闭型式选取，垂直上拉型采用卷扬启闭机，液压上翻型采用液压启闭机。3.5液位计
3.5.1可选配静压式液位传感赛或超声波液位计。3.5.2一体化泵闸单向输水时至少配备3个液位计，双向输水时至少配备4个液位计。
编制说明
图集号
审核李培本校对刘文睿久设计宁芳仪贸劳仪页22CS07-1
3.6PLC控制系统
3.6.1控制柜采用户外防雨型，防护等级为IP55.柜体尺寸根据水泵数量及启动方式确定，具体如下表：单闸单泵控制柜尺寸（mm）
单泵功率
直接启动
15、18.5E
800×600×2200
110160
185~220
250~315
软启动
800×600×2200
800×600×2200
800×600×2200
800×600x2200
800×600×2200
800×600×2200
1000×800×2200
变额启动
800×800×2200
800x800×2200
800×800×2200
800×800×2200
1000×800×2200
单闸双泵控制柜尺寸（mm）
单泵功率
（kw）
15、18.5
110~160
185-220
250~315
直接启动
800×600×2200
软启动
800×600×2200
800x600x2200
变额启动
800×800×2200
800×800×2200
800×600×2200
1000×800×2200
1000×600×2200
1200×800×2200
1000×600×2200
1200×800×2200
1200×800×2200
1200×800×2200
3.6.2控制柜应安装在地势较商的区域，采用地脚螺栓固定，安装时可现场配钻位置。
3.6.3可选配普通型、恒温型控制柜。柜体采用S30408不锈钢材质，柜体面板厚度不小于2.0mm，其他处厚度不小于1.5mm普通型控制柜具备通风、除湿功能，恒温型控制柜配置工业用空调，保证柜内温度波动范围在设定温度的±2C以内。3.6.4前面板单元。面板采用S30408不锈钢材质，人机界面具备一键诊断功能，方便工作人员维护，并设有多级权限管路。3.6.5电机综合保护单元。实时监测闸泵电压、电流、功率、振动是否正常；监测闸泵油室、电机是否良好，监测电机绕组温度是否过热。
3.6.6远程监控系统采用物联网模块技术。3.7格栅
拦污格栅选用平板格栅或回转格栅。格栅的防腐工艺与工作闸门相同。平板格栅需由人工定期清理栅前杂质。回转格栅配备皮带输送机，长度按照实际工况选择。回转格栅的运行控制可按照定时控制，也可按照格栅前后的液位或液位差控制。格栅间隙根据过水流量以及实际工况条件确定3.8检修闸门
检修闻门宜采用叠梁闻。使用叠梁闸及平板格栅时，二者可共用一个门槽，采用临时设备起吊。4型号标记
4.1型号标记如下：
ZMB/YT-
闸门启闭型式，SL一垂直上拉
SF一液压上翻
闸泵单机功率（kw）
单个闸门配闸泵数量，1合时省略闸泵扬程（m）
闸泵单泵流量（m\/s）
上海凯泉一体化泵闸型号系列
4.2型号示例：ZMB/YT-1.13-3.0×2-75-SF.表示上海凯泉-编制说明
审核李靖康流校对刘文睿以久设计宁芳仪贸劳仪图集号
22CS07-1
体化泵闸，闸泵单泵流量1.13m/s，扬程3.0m，单个闸门配备2合闸泵，闸泵单机功率75kW，闸门的启阅型式为液压上翻型。5工艺
5.1工艺特点
5.1.1整个泵闸系统采用CFD流体力学仿真模拟设计水泵的吸入条件，做到最优的闸门宽度和水泵港没深度。5.1.2泵闸系统设计有底部淤泥冲洗系统，防止系统长期停止导致淤泥沉积后影响水泵运行。5.1.3泵闸的安装需要二次浇筑，预埋件包括侧止水、底止水、预以及支铰支撑等。
5.1.4泵闸的安装需要汽车吊吊装。5.1.5双向泵南配置能够双向运行的闸泵，采用双向水力模型仅需电源自动换向即可实现电机反转，从而实现双向输水。5.1.6双向泵闸配备的拍门自带动力装置，仅在闸泵一端配备该拍门，闻闸泵运行前将拍门打开，闸泵停止后将拍门关闭。5.1.7双向泵闸的密封止水考虑反向输水后的轴向力不同，应能满足双向运行。
5.1.8闸泵配备有保护措施，包括油室漏油、电机绕组超温、电机轴承振动以及电机轴承测温、闸泵振动异带等监测及保护措施。
5.1.9检修闸门采用叠梁闸，方便现场安装检修。5.1.10卷扬启闭机可选配增加荷重传感器及开度显示仅。5.1.11采用双缸液压驱动的闸门必须考虑双缸同步的设计，可采用液压分流器方法或电气PLC自动控制法。5.2泵闸运行及电气控制
5.2.1一体化泵闸标配电气控制系统，采用闸泵前后的液位及液位差控制系统运行。
5.2.2一体化泵闸内的闸泵、拍门、启闭机、冲淤系统及格橱的控制宜集成设计在一个电气控制柜内，同时应考虑整个控制柜的空间尺寸大小。
5.2.3闸泵启动方式可选择采用直接启动、变频启动和软启动，能达到“无人管控”的自动化程度。5.2.4泵闸具备自动控制、现场手动控制功能；可实现手机APP、网页、智慧云远程监控功能。云平合具有短信提示功能，发生故障后会发送短信至指定人员手机。5.2.5闸泵运行采用液位自动控制方式，液位信号采用静压式液位传感器或超声波液位计。
5.2.6闸泵运行具有自动轮换、故障切换功能。5.2.7泵可设置变频启动自动巡检功能。5.2.8控制柜设有能耗监测及防盗报警功能，5.2.9控制柜采用人机互动界面操作；云平合采用开放式接口，数据交换采用标准HTTP或MQTT协议。5.2.10远程监控运维平合具有设备定位和服务人员定位功能，具有实时显示和记录泵闻内各运行数据的功能，数据支持EXCEL格式存储功能。
5.2.11可设置流量、温度、湿度、监测信号，直接接入PLC编程控制器。
6施工安装
6.1土建施工
泵闸的基坑开挖、基坑支护、施工降水等方案，应综合场地土壤、水文地质、闸室深度等因素，由专业设计人员确定，并应符合国家现行标准、规范的规定。施工期间应采取有效措施防止基坑周围的地面水流入基坑，以保证施工的安全和施工质量。6.2设备安装
6.2.1应在土建基础达到混凝土设计强度后进行安装。6.2.2安装前复核闸室土建内部的二次灌浆基础尺寸，准备好相编制说明
图集号
申核李墙座流校对刘文睿以久设讯宁芳仪贸劳仪页22CS07-1
应的工具，清理干净闸室内杂物。6.2.3先将闸门和木托盘一起从运输车卸到平地，再将闸门吊起，缓慢降落至河道内。
6.2.4垂直上拉型泵闸，先吊装泵闸至门槽中，放置平稳后，与卷扬启阅机进行连接，调整居中后，对卷扬启闭机进行定位安装。
6.2.5卷扬启闭机固定好后，则可使用吊车与启闭机配合，将闸门安装在门槽内。
6.2.6液压上翻型泵闸，先将闸门吊装至安装位置，连接闸门支铰与闸门支臂，然后连接液压启闭机与闸门，调整好液压启闭机的位置，对液压启闭机进行定位安装。6.2.7设备的起吊安装不得损坏闸门、水泵、电缆等。6.2.8垂直起吊时应将泵间重力相对均匀分配到所有吊耳上。6.3附件
6.3.1泵闸的检修门、格栅、皮带输送机等附件可在泵闸安装完成后再进行安装。
6.3.2检修门及平板格栅吊装至门槽内，检修门安装完毕调试顺利即可拆除，放置在专门的区域。6.3.3液位计的安装应充分考虑电缆布线的设计。6.3.4回转格栅及皮带输送机吊装至安装位置，连接固定螺栓即可。
6.3.5格栅与闸泵之间的间距大于或等于2m。7运行维护
7.1泵闸的日常运行和维护应符合国家现行泵站运行、维护的相关规定，并应满足上海凯泉泵业（集团）有限公司泵闸操作管理手册的要求。
7.2泵闸宜每年2次定期检修，宜在汛期、灌溉期或补水期前后各一次。寒冷地区结冰期将闸门提升至水面以上进行维保。运行前主要检查闸门开关是否顺利，止水密封是否破损，以及启闭机开关是否顺畅。检查闸泵是否开启顺畅，振动噪声是否有异常。运行后检查闸门是否有变形，埋件是否有脱落，闸门与闸泵之间连接是否有松动。
7.3启闭机运维检查
7.3.1卷扬启闭机运维检查
定期检查启闭机制动器制动片是否牢固，钢丝绳压板是否松动，双吊点启闭机应检查两个卷筒的转速是否相同。定期检查齿轮箱，建议每2年检查一次，检查齿轮是否有磨损，齿轮油油位是否正常，油质是否干净等。钢丝绳应定期涂钢丝绳油，当发现出现断股或破损、腐蚀超过直径10%时，需更换整根钢丝绳。7.3.2液压启闭机运维检查
1）液压启闭机的检查包括机械及液压两部分，机械部分主要检查以下内容：
①连接螺栓是否有松动。
②液压杆是否有变形。
③防腐涂层是否有脱落
2）液压部分主要检查以下内容：①液压油是否有渗漏，是否有变质、杂质等。②活塞杆是否运行顺畅，是否有冒烟、跳动或异响等情况?油泵、电机、阀组是否正常，操作是否灵活可靠。7.4泵闸检修前应切断电源，放下检修闸门，将闸室内的河水抽空后方可进行作业。
7.5闸门更换橡胶止水时将闸门起升至河岸以上，闸泵的维修宜在专业的厂房内进行。
8其他
8.1本图集未注明的尺寸单位均以毫米（mm）计。8.2本图集工程量按图中最小尺寸计算。8.3其他未尽事宜，均应符合国家相关现行标准、规范的要求。编制说明
图集号
审核李靖廖校对刘文睿引文青设讯宁芳仪叉芳仪页22CS07-1
产品型号
ZMB/YT0. 362. 515SL
ZMB/YT0. 363. 530SL
ZMB/YT0. 334. 230SL
ZMB/YT0. 822. 637SL
ZMB/YT0. 833. 655SL
ZMB/YT0. 754. 3~55SL
ZMB/YT1. 122. 245SL
ZMB/YT1. 133. 075SL
ZMB/YT1
.6-75-SL
ZMB/YT1. 462. 675SL
ZMB/YT1. 473. 6110SL
ZMB/YT1.344.3110SL
ZMB/YT2. 292. 690SL
ZMB/YT2. 303.
.6-160-SL
ZMB/YT2.104. 4160SL
ZMB/YT-
3-110-SL
ZMB/YT2.783.2160SL
ZMB/YT2. 543. 9160SL
ZMB/YT3.28-2.6132SL
ZMB/YT3. 303. 6220SL
ZMB/YT3. 014. 3220SL
ZMB/YT4. 113. 0200SL
ZMB/YT4. 14~4. 1315SL
ZMB/YT3.775.0315SL
闸泵型号
泵闸选型及外形尺寸总表（垂直上拉、配套闸泵参数
泵安装
(m3/s)
350ZQZ-160
350ZQZ-125
350ZQZ-100
500ZQZ-160
500ZQZ-125
500ZQZ-100
600ZQZ-160
600ZQZ-125
600ZQZ-100
700ZQZ-160
700ZQZ-125
700ZQZ-100
800ZQZ-160
800ZQZ-125
800ZQZ-100
900ZQZ-160
900ZQZ-125
900ZQZ-100
1000ZQZ-160
000ZQZ-125
1000ZQZ-100
1200ZQZ-160
200ZQZ-125
1200ZQZ-100
注：上述型号为本图集推荐的最小尺寸，0.36
中心高
特殊情况可非标定制。
深度h
重量(t)
单闻单泵、
单向输水）
一体化泵闸参数
闸门最小尺寸（m）
宽×高×厚
1.0×1.5×0. 4
1. 0×1. 5×0. 4
1. 0×1. 5 ×0. 4
1. 4×1. 8 ×0. 4
1. 4 ×1. 8 × 0. 4
1. 4 ×1. 8 ×0. 4
1. 6×2.1 ×0. 5
1.6×2.1×0.5
1.6×2.1×0.5
1.8×2.2×0. 5
1. 8×2. 2 ×0. 5
1. 8×2.2 ×0.5
2.1×2. 6×0. 6
2.1×2.6×0. 6
2.1×2. 6 ×0. 6
2. 3×2.9×0. 7
2.3×2.9×0.7
2.3×2.9×0. 7
2. 7×3. 0 ×0. 7
2. 7×3. 0 ×0. 7
2. 7×3. 0×0. 7
3. 0×3. 3×0. 8
3. 0×3. 3×0. 8
3. 0×3. 3×0. 8
重量(t)
动载荷(kN)
水平方向
泵闸选型及外形尺寸总表
竖直方向
（垂直上拉、单闸单泵、单向输水）申核王俊华校对朱清滑设计付廷亮约送光拍门规格
DN1000
DN1100
DN1200
DN1400
DN1600
图集号
22CS07-1
产品型号
ZMB/YT0. 362. 5 × 215SL
ZMB/YT0. 363. 5 × 230SL
ZMB/YT0. 334. 2 × 230SL
ZMB/YT-0.82-2.6×2-37-SL
ZMB/YT0. 833. 6 × 255SL
ZMB/YT0.75-4
3×2-55-SI
ZMB/YT1. 122. 2 × 245SL
ZMB/YT-1.
×2-75-SI
6×275SL
ZMB/YT1. 033.
ZMB/YT-
ZMB/YT-1.473
2-75-SL
X2-110-SL
ZMB/YT1.34-
4. 3 × 2110SL
ZMB/YT-2.29
ZMB/YT2.303.6 ×
ZMB/YT2.10
ZMB/YT2.77-
ZMB/YT-2.78
ZMB/YT2.54
2-90-SL
2-160-SL
2-160-S
2-110-SI
2-160-SL
ZMB/YT3. 282. 6 × 2132SL
ZMB/YT3. 303.
.6×2-220-SI
ZMB/YT3. 014. 3 × 2220SL
ZMB/YT4. 113. 0 × 2200SI
闸泵型号
泵闸选型及外形尺寸总表（垂直上拉、，单闸双泵、单向输水）
配套闸泵参数
【m/s】
350ZQZ-160
350ZQZ-125
350ZQZ-100
500ZQZ-160
500ZQZ-125
500ZQZ-100
600ZQZ-160
600ZQZ-125
600ZQZ-100
700ZQZ-160
700ZQZ-125此内容来自标准下载网
700ZQZ-100
800ZQZ-160
800ZQZ-125
800ZQZ-100
900ZQZ-160
900ZQZ-125
900ZQZ-100
1000ZQZ-160
1000ZQZ-125
1000ZQZ-100
1200ZQZ-160
1200ZQZ-125
ZMB/YT4. 144. 1 × 2315SL
ZMB/YT3.775.0×2315SL200ZQZ-10024
注：1．上述型号为本图集推荐的最小尺寸，扬程
泵安装
中心高h
特殊情况可非标定制。
2.双泵流量为1合闸泵流量的2倍，双泵功率为1合闻泵功率的2倍滤没
深度b
重量(t)
同门最小尺寸（m）
宽×商×厚
2. 0×1. 5×0. 4
2. 0×1. 5×0. 4
2. 0 ×1. 5× 0. 4
2. 8×1. 8× 0. 4
2.8×1.8×0. 4
2.8×1. 8×0. 4
3.2×2.1×0. 5
3.2×2.1×0.5
3. 2 ×2. 1×0. 5
3. 6×2. 2 × 0. 6
3. 6×2. 2× 0. 6
3. 6×2.2×0. 6
4. 2 × 2. 6 ×0. 7
4. 2 × 2. 6 ×0. 7
4. 2×2. 6 ×0. 7
4. 6×2. 9×0. 8
4. 6 ×2. 9 × 0. 8
4. 6 ×2. 9×0. 8
5. 4 × 3. 0 × 0. 8
5. 4 ×3. 0 × 0. 8
5. 4 ×3. 0 × 0. 8
6. 0 × 3. 3× 0. 9
6. 0×3. 3×0. 9
6. 0×3. 3 × 0. 9
重量(t)
体化泵闸参数
动载荷(kN)
水平方向
泵闽选型及外形尺寸总表
竖整直方向
拍门规格
DN1000
DN1100
DN1200
DN1400
DN1600
图集号
（垂直上拉、单闸双泵、单向输水）申核王俊华雅校对朱清滑设讯付延亮送页
22CS07-1
