基本信息

标准图集号: 21CS03-3

图集名称:一体化预制泵站选用与安装(三)

图集类别:给水排水

标准状态:现行

发布日期:1626019200

实施日期:1582992000

下载格式:pdf zip

关联标准

替代情况:代替标准号:-

图集简介

本图集是以南方环境科技(杭州)有限公司的湿式一体化预制泵站产品为依据编制的国家建筑标准设计参考图集。本图集适用于新建、改建和扩建的排水和内涝防治工程中应用的流量不大于2000m3/h、扬程不大于50m、筒体直径不超过4200mm、最大埋深不超过10m的湿式一体化预制泵站的选用与安装, 适用于抗震设防烈度为8度及8度以下地区,适用于一般地质条件,当用于湿陷性黄土、膨胀土、冻土等特殊土壤时, 应根据有关标准、规范另做处理。 本图集主要内容包括:一体化预制泵站的系统组成及工作原理图、一体化预制泵站(包括带设备间)和进水闸门井构造图、一体化预制泵站选型表、提篮式及粉碎式格栅规格及安装图、一体化预制泵站埋设安装图、基础结构及抗浮做法图、基坑开挖及回填图、控制柜安装及基础图、控制系统图、工程实例等。 本图集为选用与安装图集, 可用于指导选用与安装, 设计人员可直接选用,施工人员可参照施工安装。

标准内容

一体化预制泵站选用与安装
国家建筑标准设计参考图

主编单位:中国建筑标准设计研究院有限公司、南方环境科技(杭州)有限公司
实行日期:2020年3月1日

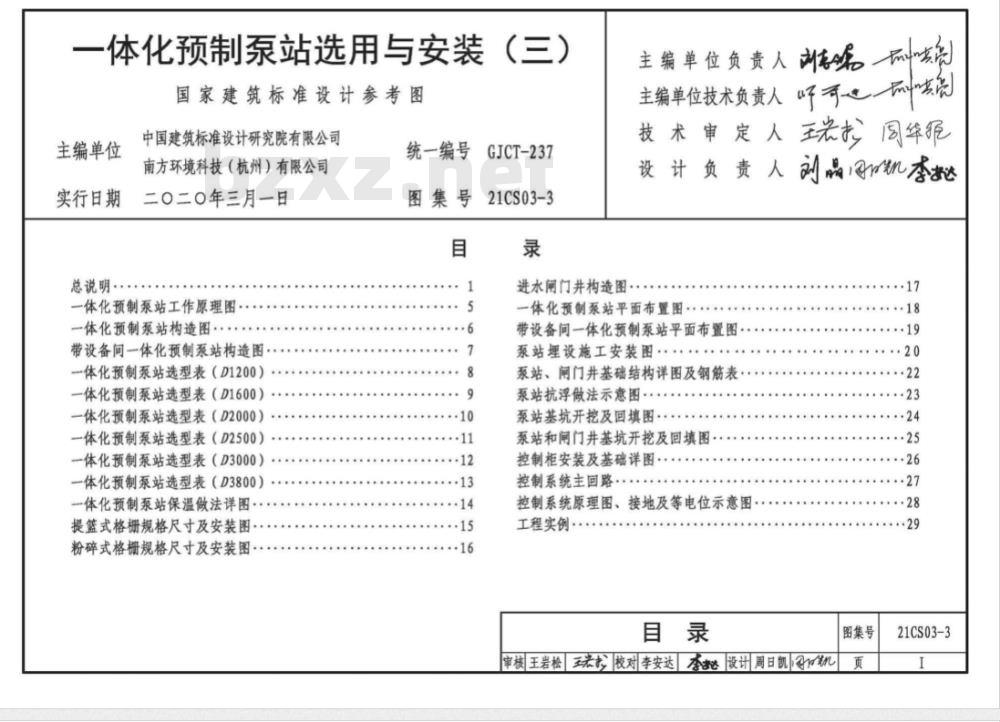

目录
- 一体化预制泵站工作原理图
- 一体化预制泵站构造图
- 带设备间一体化预制泵站构造图
- 一体化预制泵站选型表(D1200/D1600/D2000/D2500/D3000/D3800)
- 一体化预制泵站保温做法详图
- 提篮式格栅规格尺寸及安装图
- 粉碎式格栅规格尺寸及安装图
- 一体化预制泵站平面布置图
- 带设备间一体化预制泵站平面布置图
- 泵站埋设施工安装图
- 泵站、闸门井基础结构详图及钢筋表
- 泵站抗浮做法示意图
- 泵站基坑开挖及回填图
- 泵站和闸门井基坑开挖及回填图
- 控制柜安装及基础详图
- 控制系统主回路及原理图
- 接地及等电位示意图
- 工程实例

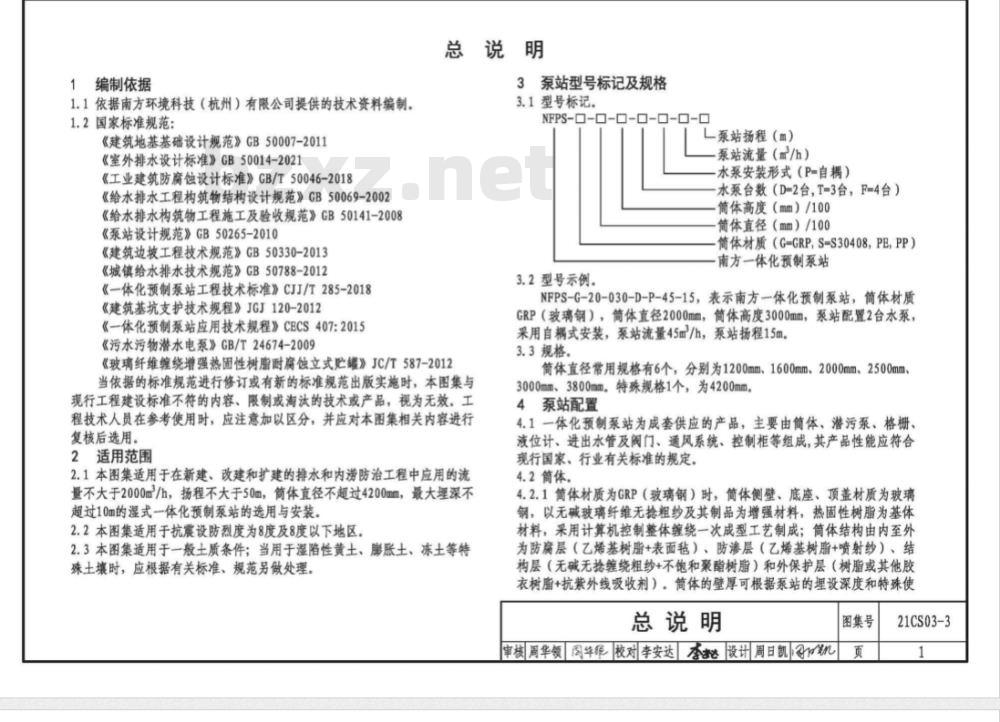

1 编制依据
1.1 依据南方环境科技(杭州)有限公司提供的技术资料编制。
1.2 国家标准规范:
《建筑地基基础设计规范》GB50007-2011
《室外排水设计标准》GB50014-2021
《工业建筑防腐蚀设计标准》GB/T50046-2018
《给水排水工程构筑物结构设计规范》GB50069-2002
《给水排水构筑物工程施工及验收规范》GB50141-2008
《泵站设计规范》GB50265-2010
《建筑边坡工程技术规范》GB50330-2013
《城镇给水排水技术规范》GB50788-2012
《一体化预制泵站工程技术标准》CJ/T285-2018
《建筑基坑支护技术规程》JGJ120-2012
《一体化预制泵站应用技术规程》CECS407:2015
《污水污物潜水电泵》GB/T24674-2009
《玻璃纤维缝绕增强热固性树脂耐腐蚀立式贮罐》JC/T587-2012
注:当依据的标准规范进行修订或有新的标准规范出版实施时,本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品,视为无效。工程技术人员在参考使用时,应注意加以区分,并应对本图集相关内容进行复核后选用。

2 适用范围
2.1 本图集适用于在新建、改建和扩建的排水和内涝防治工程中应用的流量不大于2000m³/h,扬程不大于50m,筒体直径不超过4200mm,最大埋深不超过10m的湿式一体化预制泵站的选用与安装。
2.2 本图集适用于抗震设防烈度为8度及8度以下地区。
2.3 本图集适用于一般土质条件;当用于湿陷性黄土、膨胀土、冻土等特殊土壤时,应根据有关标准、规范另做处理。

3 泵站型号标记及规格
3.1 型号标记:
NFPS-□-口-口-口□-□-□
- 筒体材质(G=GRP,S=S304, SS=S30408, PE, PP)
- 筒体直径(mm)/100
- 筒体高度(mm)/100
- 水泵台数(D=2台,T=3台,F=4台)
- 水泵安装形式(P=自揭式)
- 泵站流量(m³/h)
- 泵站扬程(m)

3.2 型号示例:
NFPS-G-20-030-D-P-45-15,表示南方一体化预制泵站,筒体材质GRP(玻璃钢),筒体直径2000mm,筒体高度3000mm,泵站配置2台水泵,采用自揭式安装,泵站流量45m³/h,泵站扬程15m。

3.3 规格:
筒体直径常用规格有6个,分别为1200mm、1600mm、2000mm、2500mm、3000mm、3800mm。特殊规格为4200mm。

4 泵站配置
4.1 一体化预制泵站为成套供应的产品,主要由筒体、潜污泵、格栅、液位计、进出水管及阀门、通风系统、控制柜等组成,其产品性能应符合现行国家、行业有关标准的规定。
4.2 筒体

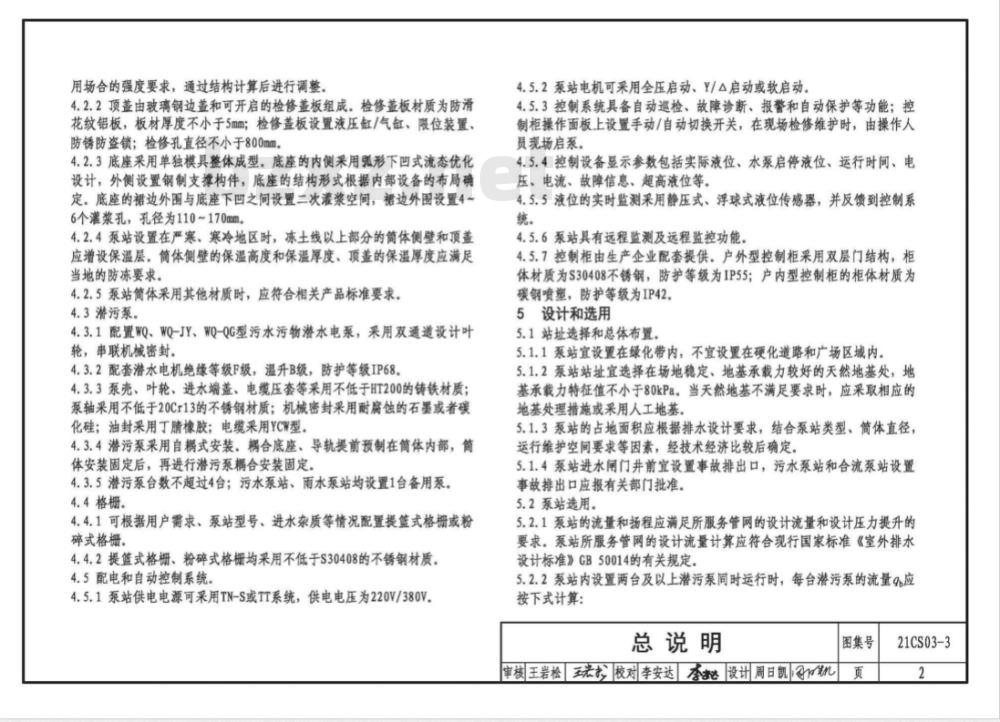

4.2.1 筒体材质为GRP(玻璃钢)时,筒体侧壁、底座、顶盖材质为玻璃钢,以无碱玻璃纤维无纺粗纱及其制品为增强材料,热固性树脂为基体材料,采用计算机控制整体缠绕一次成型工艺制成;筒体结构由内至外为:防腐层(乙烯基树脂+表面毡)、防渗层(乙烯基树脂+喷射纱)、结构层(无碱无纺缠绕粗纱+不饱和聚酯树脂)和外保护层(树脂或其他胶衣树脂+抗紫外线吸收剂)。筒体的壁厚可根据泵站的埋设深度和特殊使用情况确定。
小提示:此图集内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准图集文档。

标准图集图片预览

一体化预制泵站选用与安装(三) 一体化预制泵站选用与安装(三) 一体化预制泵站选用与安装(三) 一体化预制泵站选用与安装(三) 一体化预制泵站选用与安装(三)

图集目录

21CS03-3

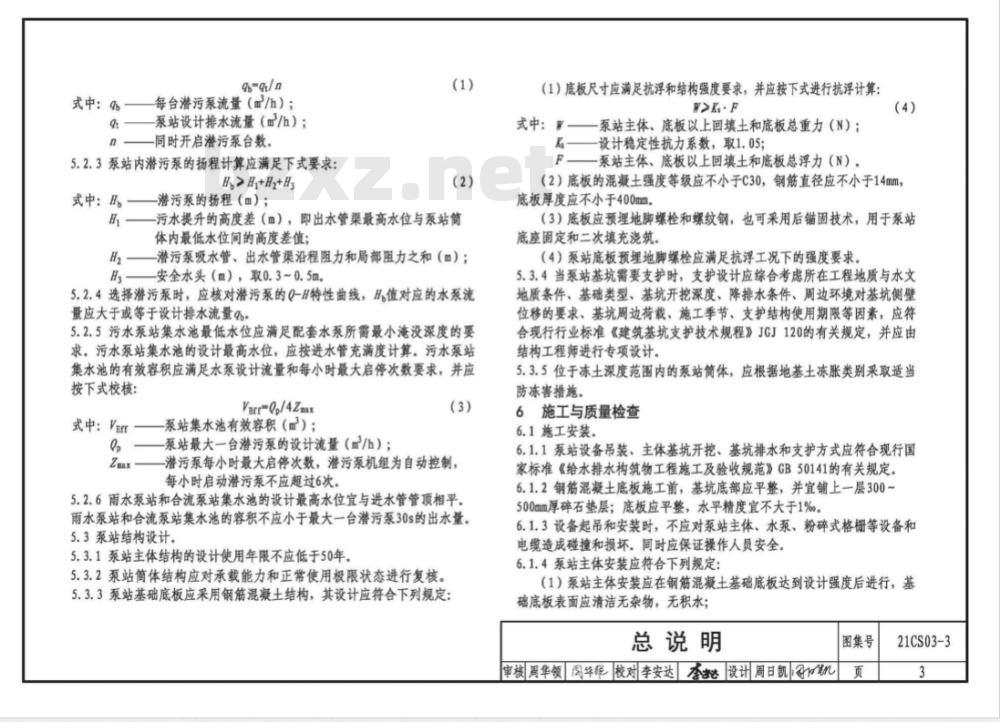

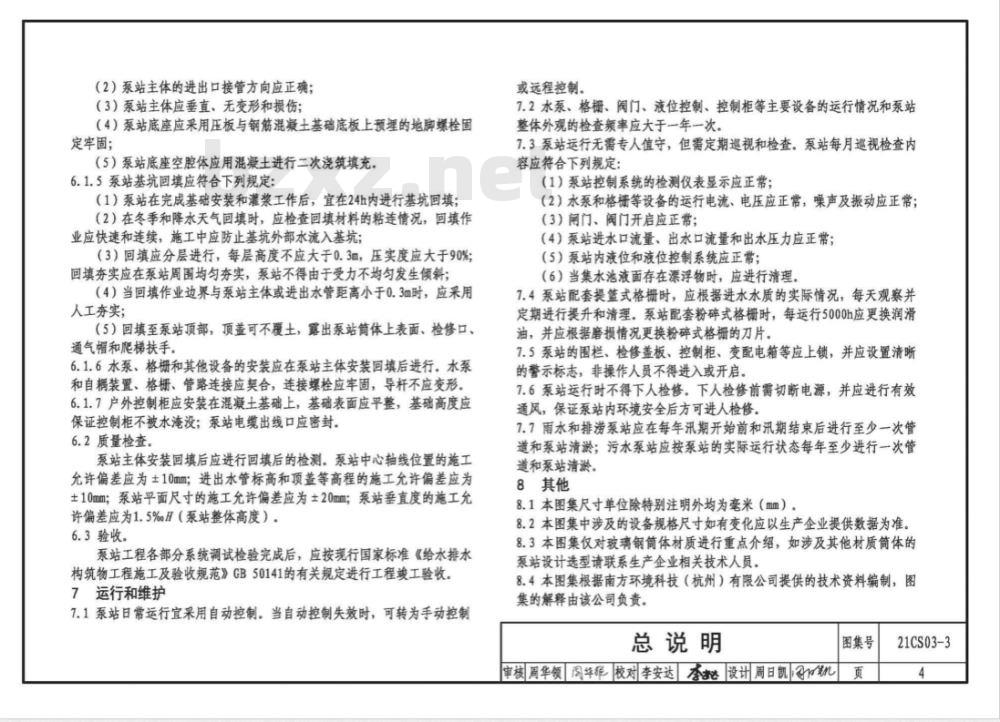

总说明
一体化预制泵站工作原理图
一体化预制泵站构造图
带设备间一体化预制泵站构造图
一体化预制泵站选型表(D1200)
一体化预制泵站选型表(D1600)
一体化预制泵站选型表(D2000)
一体化预制泵站选型表(D2500)
一体化预制泵站选型表(D3000)
一体化预制泵站选型表(D3800)
一体化预制泵站保温做法详图
提篮式格栅规格尺寸及安装图
粉碎式格栅规格尺寸及安装图
进水闸门井构造图
一体化预制泵站平面布置图
带设备间一体化预制泵站平面布置图
泵站埋设施工安装图
泵站、闸门井基础结构详图及钢筋表
泵站抗浮做法示意图
泵站基坑开挖及回填图
泵站和闸门井基坑开挖及回填图
控制柜安装及基础详图
控制系统主回路
控制系统原理图、接地及等电位示意图
工程实例
