国家建筑标准设计图集
15G909-1
钢结构连接施工图示
（焊接连接）
国建筑标准设计研究院
国家建筑标准设计图集
15G909-1
钢结构连接施工图示
（焊接连接）
批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社

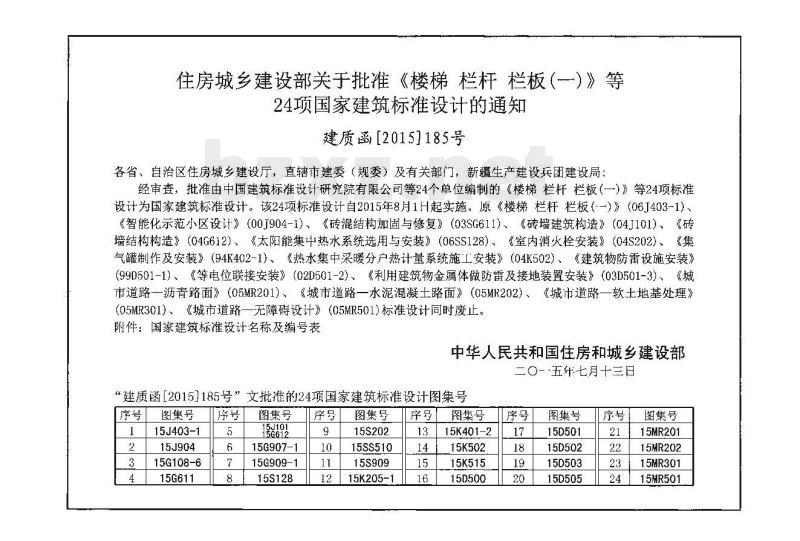

住房城乡建设部关于批准《楼梯栏杆栏板（一）》等24项国家建筑标准设计的通知
建质函[2015]185号
各省、自治区住房城乡建设厅，直辖市建委（规委）及有关部门，新疆生产建设兵团建设局：经审查，批准由中国建筑标准设计研究院有限公司等24个单位编制的《楼梯栏杆栏板（一）》等24项标准设计为国家建筑标准设计。该24项标准设计自2015年8月1H起实施。原《楼梯栏杆栏板（--）》（06J403-1）、《智能化示范小区设计》（00J904-1）、《砖混结构加固与修复》（03SG611）、《砖墙建筑构造》（04J101）、《砖墙结构构造》（04G612）、《太阳能集中热水系统选用与安装》（06SS128）、《室内消火栓安装》（04S202）、《集气罐制作及安装》（94K402-1）、《热水集中采暖分户热计量系统施工安装》（04K502）、《建筑物防雷设施安装》(99D501-1）、《等电位联接安装》（02D501-2）、《利用建筑物金属体做防雷及接地装置安装》（03D501-3）、《城市道路一沥青路面》（05MR201）、《城市道路一水泥混凝土路面》（05MR202）、《城市道路一软土地基处理》（05MR301）、《城市道路一无障碍设计》（05MR501)标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇－·五年七月十三日
“建质函[2015]185号”文批准的24项国家建筑标准设计图集号序号
图集号
15J403-1
15J904
15G108-6
15G611
图集号
15G907-1
15G909-1
15S128
图集号
15S202
15ss510
15S909
15K205-1
图集号
15K401-2
15K502
15K515
15D500
图集号
15D501
15D502
15D503
15D505
图集号
15MR201
15MR202
15MR301
15MR501
编制组负责人：
编制组成员：
审查组长：
审查组成员：
项目负责人：
陈振明
陈振明
张运田
周文瑛
项目技术负责人：周文瑛

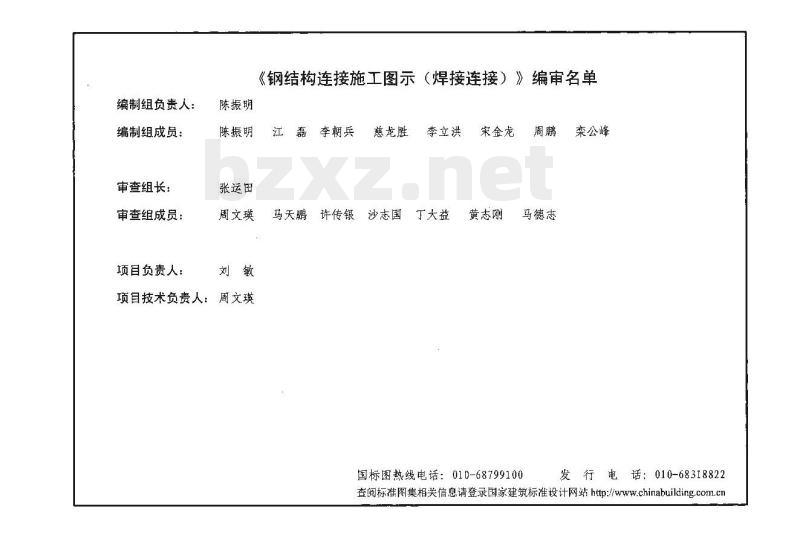

《钢结构连接施工图示（焊接连接）》编审名单江磊李朝兵
慈龙胜
李立洪
马天鹏许传银沙志国丁大益
宋金龙
黄志刚
马德志
国标图热线电话：010-68799100栾公峰
发行电话：010-68318822

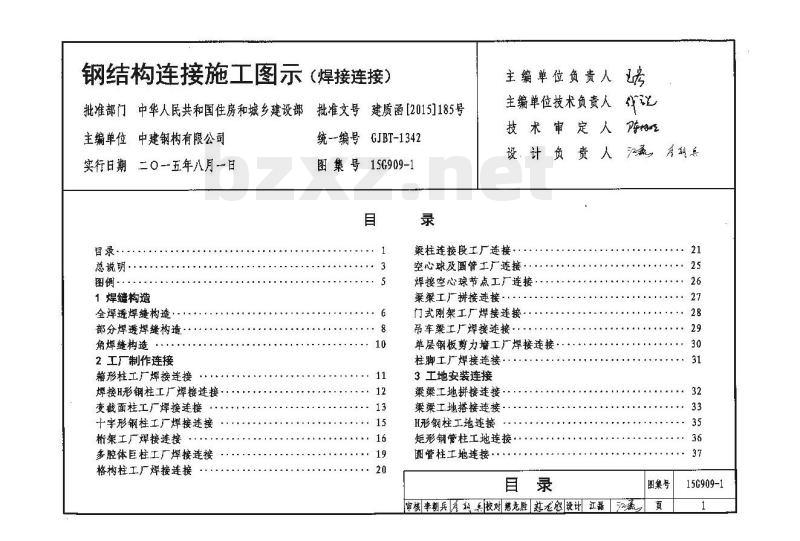

查阅标准图集相关信息请登录国家建筑标准设计网站http:/chinabuilding.com.cn钢结构连接施工图示（焊接连接）批准部门中华人民共和国住房和城乡建设部批准文号建质函[2015]185号主编单位中建钢构有限公司
实行日期二〇一五年八月一日
目录-
总说明·
1焊缝构造
全焊透焊缝构造
部分焊遗焊缝构造
角焊缝构造·
2工厂制作连接
箱形柱工厂焊接连接
焊接H形钢柱工广焊接连接
变截面柱工厂焊接连接
十宇形钢柱工厂焊接连接
桁架工厂焊接连接
多腔体巨柱工厂焊接连接
格构柱工厂焊接连接
统一编号GJBT-1342
图集号15G909-1
主编单位负责人）
主编单位技术负责人
技术审定人
设计负责人
梁柱连接段工厂连接
空心球及国管工厂连接
焊接空心球节点工厂连接
梁梁工厂拼接连接···
门式刚架工厂焊接连接
吊车梁工厂焊接连接·
单层钢板剪力墙工厂焊接连接
柱脚工厂焊接连接·
3工地安装连接
梁梁工地拼接连接
梁梁工地搭接连接
H形钢柱工地连接
矩形钢管柱工地连接
圆管柱工地连接·
最民利真
图集号
审核李期兵区校对慈龙胜慈龙设计江磊2点真
15G909-1
十字形钢柱工地连接
H形钢梁与十字形钢柱工地连接
H形钢粱与钢柱工地连接
H形钢粱与矩形钢管柱工地连接
H形钢梁与管柱工地连接
矩形钢粱与矩形钢柱工地连接
非正交梁与柱工地连接·
支撑与梁柱节点工地连接
支撑与梁工地连接·
支撑与支撑工地连接·
单层钢板剪力境工地焊接连接·开槽焊及塞焊构造·
防止板材产生层状撕裂措施·
管材相贯焊缝构造·
不同厚度板对接焊缝构造
4 焊接癫序
钢结构焊接顺序
5 附录
附录A 焊缝图例
附录B 过焊孔切角构造-
审核李朝兵记校对慈龙胜葬龙群设计江磊2意，图集号
15G909-1
1编制依据
总说明
方法包括焊条电弧焊、气体保护电孤焊、药芯焊丝自保护焊、1.1本图集是根据住房和城乡建设部建质[20141119号文*关于印发《2014年国家建设标准设计编制工作计划》的通知“及现行国家有关标准编制。
1. 2 设计依据
《钢结构焊接规范》
《钢结构设计规范》
《高层民用建筑钢结构技术规程》《空间网格结构技术规程》
《建筑抗震设计规范》
《钢结构工程施工规范》
《钢结构工程施工质量验收规范》《房屋建筑制图统一标准》
《建筑结构制图标准》
《焊缝符号表示法》
GB 50661-2011
GB 50017-2003
J0J 99-98
JGJ 7-2010
GB 50011-2010
GB 50755-2012
GB 50205-2001
GB/T 50001-2010
GB/T 50105-2010
GB/T 324-2008
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。2适用范围
本图渠适用于钢结构施工图设计，为焊接连接图示图集不涉及节点计算。节点设计计算应按照相应设计规范进行。本图集适用于工业与民用建筑钢结构工程中承受静力荷载或动力荷载，钢板厚度大于或等于3mm的结构焊接。适用的焊接埋弧焊、电渣焊、气电立焊、栓钉焊及其组合焊，内容涵盖梁、柱，支撑，剪力墙等构件的工厂焊接和工地焊接连接。3材料
钢结构焊接工程用钢材及焊接材料应符合设计文件的要求，并应具有钢厂和焊接材料厂出具的产品质量证明书或检验报告，其化学成分、力学性能和其他质量要求应符合国家现行有关标准的规定。
3.1钢构件材料：钢构件的材料除了应满足相应设计文件规定外，宜具有良好的可焊性，
3.2焊接材料
3.2.1焊条应符合现行国家标准《非合金钢及细晶粒钢焊条》GB/T5117的有关规定
3.2. 2焊丝应符合现行国家标准《气体保护电焊用碳钢、低合金钢焊丝》GB/T8110、《碳钢药芯焊丝》CB/T10045.《低合金钢药芯焊丝》GB/T17493等的有关规定。3.2.3埋弧焊用焊丝和焊剂应符合现行国家标准《埋驱焊用碳钢焊丝和焊剂》G日/T5293、《埋熟焊用低合金钢焊丝和焊剂》GB/T12470等的有关规定。
3.2.4.气体保护焊使用的氩气应符合现行国家标准《》CB/T4842的有关规定，其纯度不应低于99.95%。3.2.5气体保护焊使用的二氧化碳应符合现行行业标准《焊接用二氧化碳》HG/T2537的有关规定。焊接难度为C、D级和特殊钢结构工程主要构件的重要焊接节点，采用二氧化碳的总说明
图集号
审核李朝兵息校对慧龙胜慧龙设计江磊燕页
15G909-1
质量应符合该标准中优等品的要求。3.2.6栓钉焊使用的栓钉及焊接瓷环应符合现行国家标准电弧螺柱焊用圆柱头焊钉》GB/T10433的有关规定。4制作安装及检验
4.1制作及安装应遵守现行国家标准《钢结构工程施工规范》GB50755和《钢结构工程施工质量验收规范》GB50205的规定。
4.2焊整质量等级应根据钢结构的重要性、荷载特性、焊缝形式、工作环境及应力状态等情况按现行国家标准《钢结构焊接规范》GB50661-2011第5.1.5条采用。4.3钢结构焊接检验包括焊前检验、焊中检验和焊后检验，应符合现行国家标准《钢结构焊接规范》GB50661-2011第8章相关规定。
图集主要内容
本图集包括常用的钢结构柱、梁、支撑、桁架、剪力墙等构件及其连接节点的工厂焊接连接：工地安装焊接连接及焊缝图例等内容。
5.1构件截面类型为：H形截面、箱形截面、圆管形截面、十字形截面、格构式截面、L形截面、型钢组合载面、钢板剪力墙等截面。
5.2本图集的制图规则和节点选用中未包含的焊接构造，以及其他未尽事项，应另行设计；也可参考现行国家标准图集《多、高层民用建筑钢结构节点构造详图》进行设计。5.3当采用本图集的制图规则时，除遵守本图集有关规定外，还应符合国家现行标准和有关规定6其他
6.1 结构构件的截面尺亡，焊续尺寸。螺栓数量、螺栓间距、连接板尺寸，加劲板尺寸等均应由设计人员根据具体工程情况计算确定，本图集各节点详图所示尺寸及数量为最低构造要求或表明其一殿性的做法。
6.2本图集中的尺寸标注除注明外，均以毫米(mm)为单位。6. 3本图集中符号：hr为焊脚尺寸：h为加强焊脚尺寸；he为焊缝计算厚度；α1、α2为焊缝坡口角度；b为焊缝坡口根部间；H、H为焊续坡口高度；D(d)为主(支)管直径；中为直径：为两面夹角；t为钢板厚度；P为钝边商度。总说明
申核李糊兵校对慧龙胜慈旺设计江磊2图号
15G909-1
角焊缝连接图例
表1角焊缝连接图例
单面角缝
双面角焊缝
周围焊整
三面圃焊
螺栓连接图例
单面角焊
(现场焊)
双面角焊缝
(现场焊)
相同焊续
表2螺栓连接图例
螺栓孔
高强螺栓
安装螺栓
坡口焊缝连接图例
表3坡口焊缝连接图例
I形坡口
V形坡口
X形坡口
单边V形坡口
K形坡口
焊缝标示说明
本图集的焊缝标示依据现行国家标准《钢结构焊接规范》GB50661-2011编制，采用带有箭头指向连接处的引线和一条上，下带有焊缝形式或坡口形式的横线以及箭尾三部分组成，箭尾的索引编号见附录A，如下图所示。K(4)
若某处焊缝常用有多种做法，本图集采用并列形式的焊缝图例，表明此处的焊缝可以采用其中任意一种，如下图所示。
审核李朝兵过与液对慈龙胜慈龙想设讯江嘉巍，图集号
15G909-1
1形坡口全焊透焊缝
V形坡口全焊透对接焊缝
（反面加设衬垫）
X形坡口全焊透对接焊缝
（反面清根）
单边V形坡口全焊透对接焊缝
（反面加设衬垫）
V形坡口全焊透对接焊缝
（反面滑根后补焊）
U形坡口全焊透对接焊缝
（反面清根后补焊）
单边V形坡口全焊透对接焊缠
（反面清根后补焊）
K形坡口全焊透对接焊缝
（反面清根）
全焊透焊缝构造wwW.bzxz.Net
图集号
审核李朝兵到真校对江磊2赢，设计慈龙胜慈老旺页15G909-1
单边V形坡口全焊透T形连接焊綫（反西加设村垫）
V形坡口全焊透角接焊缝
（反面清根后补辉）
K形坡口全焊透T形连接焊缝
（皮面清根）
单边V形坡口全焊透角接焊綫
（岚面清根后补焊）
单边V形坡口全焊透T形连接焊缝【反面清根后补焊】
V形坡口全焊角接煌
（友面加设对垫）
全焊透焊缝构造
1形坡口全焊透角接焊缝
（良面地设衬垫）
单边V形坡口全焊透角接焊缝
【反面加设衬垫】
图集号
审核李朝兵校对江磊严设计慧龙胜善龙胜更
15G909-1
I形坡口部分焊透焊缝（一)
单边V形坡口部分焊透焊缝
X形坡口部分焊透焊缝
I形坡口部分焊透焊巍(二)
V形坡口部分焊透焊缝
I形坡口部分焊透焊巍（三）
K形坡口部分焊透辉綫
部分焊透焊缝构造
审核李朝兵秀到校对江磊汉康设计慧龙胜慈龙图集号
15G909-1
