14G910
国家建筑标准设计图集
鸿家建圳泳
家建筑标维设计
国家建筑标准设计
国家建筑标准设计
高强钢筋应用技术图示
玉家建筑标准设计
家建筑标准设计
玉家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院

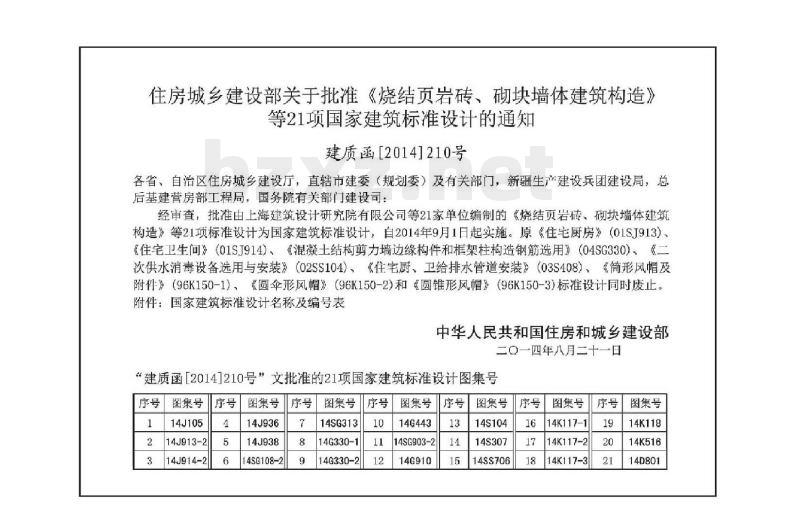

住房城乡建设部关于批准《烧结页岩砖、砌块墙体建筑构造》等21项国家建筑标准设计的通知建质函[2014]210号
各省、自治区住房城乡建设厅，直辖市建委（规划委）及有关部门，新疆生产建设兵团建设局，总后基建营房部工程局，国务院有关部门建设司：经审查，批准由上海建筑设计研究院有限公司等21家单位编制的《烧结页岩砖，块墙体建筑构造》等21项标准设计为国家建筑标准设计，自2014年9月1日起实施。原《住宅厨房》（01SJ913）《住宅卫生间》（01SJ914）、《混凝土结构剪力墙边缘构件和框架柱构造钢筋选用》（04SG330），《二次供水消毒设备选用与安装》（02SS104）、《住宅厨、卫给排水管道安装》（03S408）、《筒形风帽及附件》（96K150-1）、《圆伞形风帽》（96K150-2)和《圆锥形风帽》（96K150-3）标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一四年八月二十一日
“建质函［2014]210号”文批准的21项国家建筑标准设计图集号序号
图集号
14J105
14J913-2
14J914-2
图集号
14J936
14J938
4SG108-2
图集号
14SG313
14G330-1
14G330-2
图集号
14G443
14SG903-2
14G910
图集号
14S104
14S307
14SS706
图集号
14K117-1
14K117-2
14K117-3
图集号
14K118
14K516
14D801

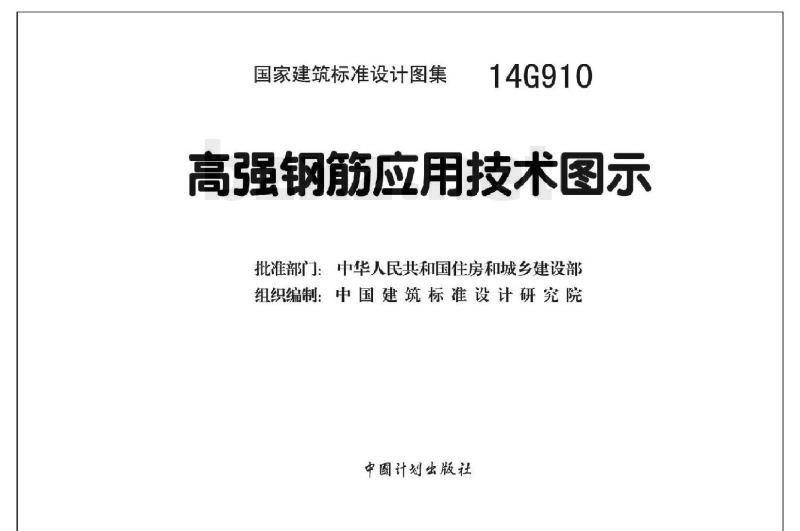

国家建筑标准设计图集
14G910
高强钢筋应用技术图示
批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社
图书在版缩目（CIP）数据
国家建筑标准设计图集高强钢筋应用技术图示.14C910/中国建筑标准设计研究院组织编制：一北京：中国计划出版社，2014.10
ISBN 978 -7 -5182 -0042 - 9
I.国..．Ⅱ.中..．Ⅱ.建筑设中国一图集②钢筋一工程施工一中国一图集IV.1TU2062)TU755. 3 -64
中国版本图书馆CIP数据核字（2014）第205210号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
高强钢筋应用技术图示
14C910Www.bzxZ.net
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木梯地北里甲11号国宏大厦C座4层）北京国防印刷厂印刷
787mm×1092mm1/164.375印张17.5千字2014年10月第1版2014年10月第1次印刷ISBN 978 - 7 - 5182 - 0042 -9定价：42.00元
高强钢筋应用技术图示
批准部门中华人民共和国住房和城乡建设部批准文号建质【20141210号主编单位
中国建筑标准设计研究院有限公司统一编号 GJBT-1293中国建筑科学研究院
实行日期二〇一四年九月一日
国录·
总说明
1钢筋的定义
2钢筋的材料性能
图集号14G910
钢筋强度，在最大力下的总伸长率限值及弹性模量·.．··5钢筋的选用原则··
3钢筋的构造与加工要求
混凝土保护层、环境类别
纵向钢筋的锚固长度
钢筋的弯钩和弯折·
纵向钢筋末端弯钩和机械锚固
箍筋、拉筋弯钩构造
纵向钢筋间距·
柱纵向钢筋间距、剪力墙分布钢筋间距、钢筋的加工要求13
主编单位负责人
drnsep
主编单位技术负责人
技术审定人
设计负责人赵机讯
调直后的钢筋检验
4钢筋连接·
绑扎搭接·
位于同一连接区段内的受拉钢筋搭接接头的面积百分率纵向受拉钢筋绑扎搭接长度l、lE纵向受力钢筋搭接区箍筋构造
架立筋与纵向筋搭接构造·
纵向钢筋绑扎搭接横截面钢筋排布机械连接·
接头的设计原则和性能等级，接头的应用··16
机械连接接头性能等级、抗拉强度，变形性能···.20
机械连接的分类··
套筒的分类、标记与标志·
套筒的原材料、外观、力学性能··目录
图集号
审核王文栋2能校对高志强高本净 设赵杨志物资
14G910
套筒生产、试验方法
套筒外观，尺寸及螺纹检验方法套筒的检验原则·
套筒成品检验项目
钢筋机械连接用直螺纹套筒最小尺寸施工现场接头的加工与安装
各类接头安装方法示意图：
施工现场接头的检验与验收
焊接连接·
焊接连接的一般规定
钢筋电阻点焊
钢筋闪光对焊
箍筋闪光对焊
钢筋电弧焊
钢筋电渣压力焊·
钢筋气压焊··
预埋件钢筋埋弧压力焊
预埋件钢筋埋弧螺柱焊
质量检验与验收的基本规定
5附录·
附录A钢筋的公称直径、公称截面面积及理论重量··59附录B钢筋机械连接接头试件型式检验报告···附录C钢筋焊接接头检验批质量验收记录.60
附录D预理件钢筋T形接头拉伸试骑夹具示意图····64目录
审核王文栋2校对高志强高设计赵杨起相图集号
14G910
编制依据
总说明
技术或产品，视为无效。工程技术人员在参考使用时，应注1.1本图集根据住房和城乡建设部建质函[2013]86号“关于印发2013年国家建筑标准设计编制工作计划的通知”进行编制。1.2本图集编制依据下列国家标准规范：《混凝土结构设计规范》
《建筑抗震设计规范》
《高层建筑混凝土结构技术规程》《混凝土结构工程施工规范》
《混凝土结构工程施工质量验收规范》GB50010-2010
GB 50011-2010
JGJ 3-2010
GB50666-2011
GB50204
《钢筋混凝土用钢第2部分：热轧带肋钢筋》CB 1499.2-2007
《钢筋焊接及验收规程》
《钢筋机械连接技术规程》
《钢筋机械连接用套筒》
JGJ18-2012
JGJ107-2010
JG/T 163-2013
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的加以区分，并应对本图集相关内容进行复核后选用。2适用范围
2.1本图集适用于施工中的钢筋应用，设计人员可参考使用：2.2本图集内容以400MPa和500MPa级钢筋为主，同时适用于400MPa级以下钢筋。
3编制内容
本图集包括钢筋的材料性能要求：设计基本规定、构造、做法及加工要求；钢筋连接的施工工艺：钢筋连接的施工质量验收等内容。
4其他说明
4.1图集中未注明处均应满足国家现行有关标准的要求。4.2图集中未注明的尺寸均以毫米（mm）为单位，标高以米（m）为单位。
4.3当具体工程中有特殊要求时，应在施工图中另行说明。总说明
审核王文栋 2能 校对高志强高志净 设训赵杨起构图集号
14G910
设计选用
加工厂
设计选用原
钢筋材料性能
钢筋的定义
热轧光圆钢筋
热轧带肋钢筋
（HPB）经热轧成型，横截面通常为圆形，表面光滑的成品钢筋（HRB）按热轧状态交货的钢筋，外形常为月牙肋。其金相组织主要是铁素体加珠光体，不得有影响使用性能的其他组织存在如图1-1 (a)
（HRBP）在热轧过程中，通过控轧和控冷工艺行程的细晶粒钢细晶粒热轧钢筋筋。其金相组织主要是铁素体加珠光体，不得有影响使用性能的其他组织存在，晶粒度不粗于9级，如图1-1（b）（RRB）热轧后利用热处理原理进行表面控制冷却（穿水），并余热处理钢筋
月牙肋钢筋
牌号带E的钢筋
利用芯部余热自身完咸回火处理所得的成品钢筋，其表面金相组织为淬火自回火组织，如图1-1（c）。需要焊接时，应选用RRB400W可焊接余热处理钢筋
横截面通常为圆形，且表面月牙带肋的混凝土结构用钢材，有较高要求的抗震结构适用的钢筋，如图1-2d钢筋内径；a-
-横肋斜角；
横肋斜角；
-纵肋顶宽；
横肋高度；
横肋间距；
横肋斜角；
纵肋高度；
模肋顶宽；
是能满足《混凝土结构设计规范》GB50010的11.2.3条的性能要求生产的钢筋，其表面轧有专用标志，用于抗震要求较高的构件（a）普通热轧钢筋
（b）细晶粒热轮钢筋
（C）余热处理钢筋
图1-1钢筋牌号的判断
图1-2月牙肋钢筋（带纵肋）表面及截面形状钢筋的定义
审核王文栋2校对高志强立支痒 设计赵杨教图集号
14G910
钢筋材料性能
设计选用原则
及加工要
筋材料性
计选用
钢筋的材料性能
2.1钢筋强度、在最大力下的总伸长率限值及弹性模量（见表2-1）注意事项：
1）钢筋强度标准值应具有不小于95%的保证率。2）届服强度标准值相当于《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB1499.2中的厨服强度特征值Ral。3）钢筋的极限强度标准值Js相当于《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB1499.2中的抗拉强度特征值Rm。4）钢筋强度设计值为其强度标准值除以材料分项系数的数值。延性较好的热轧钢筋ys取1.10。500MPa级钢筋适当提高安全储备，取为1.15。
5）当构件中配有不同种类的钢筋时，每种钢筋应采用各自的强度设计值。横向钢筋的抗拉强度设计值f应按表2.1中f，的数值采用；当用作受剪，受扭，受冲切承载力计算时，其数值大于6）我国钢筋标准将最大力下总伸长率8作为控制钢筋延性的指标，它不受断口-颈缩区域局部变形的影响，反映了钢筋拉断前达到最大力（极限强度）时的均匀应变，又称均匀伸长率。钢筋在最大力下的总伸长率8不应小于表2-1规定的数值。7）钢筋的公称直径、公称截面面积及理论重量见附录A。单根钢筋的公称面积为
单根钢筋的理论重量为
式中A1s
mi=P,Ar
一根钢筋的公称面积（m2）：
钢筋的公称直径（mm）：
1m长单根钢筋的理论重量（kg/m）：360N/mm时应取360N/mm2。但用作约束混凝土的间接配筋时，取其ps
钢材密度，按7.85×10kg/m计算抗拉强度设计值。
表2-1钢筋强度，在最大力下的总伸长率限值及弹性模量牌号
HPB300
HRB335
HRBF335
TIRB400
HRBF400
RRB400
RRB400W
HRBS00
HRBF500
公称直径
屈服强度标准值
fykCN/mm)
极限强度标准值抗拉强度设计值fstk (N/mm2)
f,(N/mm2)
抗压强度设计值
f,(N/mm2)
在最大力下的总
伸长率限值8st(%)
弹性模量
Es(× 10'N/mm)
钢筋强度、在最大力下的总伸长率限值及弹性模量审核王文栋2总校对高志强高梓设计赵杨支构图集号
14G910
筋材料性能
设计选用原
及加工要
2.2钢筋的选用原则
2.2.1 设计
1）纵向受力普通钢筋宜采用HRB400HRB500、HRBP400.HRBF500钢筋，也可采HPB300、HRB335、HRBP335、RRB400钢筋。
2）梁、柱纵向受力普通钢筋应采用HRB400、HRB500、HRBF400、HRBF500钢筋。
3）对有抗震设防要求的结构，其纵向受力钢筋的性能应满足设计要求；当设计无具体要求时，对按一，二，三级抗震等级设计的框架（包括框架梁，框架柱，框支梁、框支柱及板柱一抗震墙的柱等）和斜撑构件（包括斜撑、楼梯的梯段等）中的纵向受力普通钢筋，其纵向受力钢筋强度和最大力下总伸长率的实测值，应符合下列规定：
（1）钢筋的抗拉强度实测值与屈服强度实测值的比值（强届比)不应小于1.25;
(2)钢筋的届服强度实测值与屈服强度标准值的比值不应大于1.30；
（3）钢筋的最大力下总伸长率实测值不应小于9%。《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB1499.2中还提供了牌号带“E”的钢筋：HRB335E、HRB400E、HRB500E、HRBF335E、HRBF400B或HRBF500E钢筋，这些牌号带“B”的钢筋在强屈比、超强比和均匀伸长率方面均满足上述规定，在抗震结构的关键部位及重要构件宜优先选用。4）箍筋宜采用HRB400、HRBF400、HPB300、HRB500HRBF500钢筋，也可采用HRB335、HRBF335钢筋：箍筋用于抗剪、抗扭及抗冲切时，不宜采用强度高于400MPa级的钢筋。5）RRB系列余热处理钢筋一般可用于对变形性能及加工性能要求不高的构件中，但不应用于抗震结构中的受力钢筋。6）为解决粗钢筋及配筋密集引起设计、施工困难，构件中的钢筋可采用并筋（钢筋束）的配置形式进行设计。直径28mm及以下的钢筋并筋数量不应超过3根；直径32mm的钢筋并筋数量宜为2根；直径36mm及以上的钢筋不应采用并筋。并筋应按单根等效直径进行计算，等效钢筋的等效直径应按截面面积相等的原则换算确定：相同直径的二并筋等效直径可取为1.41倍单根钢筋直径；三并筋等效直径可取为1.73倍单根钢筋直径。二并筋可按纵向或横向的方式布置；三并筋宜按品字形布置，并均按并筋的中心作为等效钢筋的重心。2.2.2施工
1）钢筋工程宜采用专业化生产的成型钢筋。2）当需要钢筋代换时，应办理设计变更文件：钢筋代换应按国家现行相关标准的有关规定，考虑构件承载力、正常使用（裂缝宽度、挠度控制）及配筋构造等方面的要求：不宜用光圆钢筋代替带肋钢筋；不应等面积代换，3）施工过程中应采取防止钢筋混滑、严重锈蚀或损伤（焊接、撞击等原因造成）的措施。4)施工中发现钢筋脆断，焊接性能不良或力学性能显著不正常等现象时，应停止使用该批钢筋，并对该批钢筋进行化学成分检验或其他专项检验。
钢筋的选用原则
审核王文栋校对高志强享净 设计赵杨赵构图集号
14G910
设计选用
钢筋的构造与加工要求
3.1混凝土保护层
混凝土保护层是指最外层钢筋（包括箍筋、构造筋、分布籁等）的外边缘至混凝土表面的距离。表3-1
混凝士保护层的最小厚度（mm）环境类别
板、墙、壳
梁、柱、杆
注：1.表中混凝土保护层厚度适用于设计使用年限为50年的泥凝土结构；2.构件中受力钢筋的保护层厚度不应小于受力钢筋的直径（单筋的公称直径d或并筋的等效直径）
3.设计使用年限为100年的混凝土结构，一类环境中，最外层钢筋的保护层厚度不应小于表中数值的1.4倍：二，三类环境中，应采取专门的有效措施。
4.混土强度等级不大于C2.5时，表中保护层厚度数值应增加5mm5.基础底面钢筋的保护层厚度，有混凝土垫层时应从垫层顶面算起，且不应小于40mm。
6.当梁，柱、墙中受力钢筋的混凝土保护层厚度大于50mm时，应对保护层采取有效的防裂构造措施。保护层防裂钢筋刚片构造见图3.1，应对防裂钢筋网片采取有效的绝缘和定位措施。7.对有防火要求的建筑物：其混凝土保护层尚应符合国家现行有关标准的要求。
钢筋网片保护层厚度>25
防裂钢筋网片。
中4@150
（+6@150）
图3-1保护层防裂钢筋网片构造
3.2混凝土结构暴露的环境类别（见表3-2）表3-2
混凝士结构的环境类别
环境类别
室内干燥环境；
无侵蚀性静水浸没环境
室内潮湿环境；
非严寒和非寒冷地区的露天环境非严赛和非寒冷地区与无侵蚀性的水或土壤直接接触的环境：严寒和寒冷地区的冰冻线以下与无侵蚀性的水或土壤直接接触的环境
千湿交替环境；
水位频繁变动环境：
严赛和寒冷地区的露天环境；
严寒和寒冷地区冰冻线以上与无侵蚀性的水或土壤直接接触的环境；
严寒和寒冷地区冬季水位变动区环境：受除冰盐影响环境：
海风环境
盐渍土环境
受除冰盐作用环境；
海岸环境
海水环境
受人为或自然的侵蚀性物质影响的环境注：1.室肉潮湿环境是指构件表面经常外于结爵或湿润状态的环境，2.严寒和寒冷地区的划分应符合现行国家标准《民用建筑热工设计规范》GB50176的有关规定。（严寒地区：最玲月平均温度≤-1U℃，日平均温度5℃的天数145d；寒冷地区：最冷月平均温度0~-10℃，日平均温度≤5℃的天数90~145d)。3.海岸环境和海风环境宜根据当地情况，考患主导风向及结构所处迎风、背风部位等因素的影响，由调查研究和工程经验确定。4.受除冰盐影响环境是指受到除冰盐盐露影响的环境；受除冰盐作用是指被除冰盐游夜溅射的环境以及使用除冰盐地区的洗车房、停车楼等建筑。5.暴露的环境是指混凝土结构表面所处的环境。混凝土保护层、环境类别
申核王文栋化校对高志强高支裤设计赵杨教图集号
14G910
及加工服
3.3纵向钢筋的锚固长度
1)受拉钢筋基本锚固长度lablabE（见表3-3）表3-3
钢筋种类
HPB300
HRB335
HRBF335
HRB400
HRBF400
RRB400
HRB500
HRBF500
抗震等级
一、三级（LahE）
三级（LabE）
四级（LabE）
非抗震（ab）
一、二级（LabE）
三级（LahE）
四级（labE）
非抗震（lab）
一、三级（labE）
三级（LabE）
四级（LabE）
非抗震（lab）
一、三级（abE）
三级（labE）
四级（LabE）
非抗震（lab）
受拉钢筋基本锚固长度TablabE
混凝土强度等级
2）受拉钢筋锚固长度la、抗震锚固长度laE（见表3-4）表3-4
非抗震
la-Galab
受拉钢筋锚固长度la，抗震锚固长度laE抗震
TaE-Saela
1.%不应小于200；
2.固长度修正系数a按表3-5取用：当多于-项时，可按连乘计算；
3.CaE为抗震错固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00
1.HPB300级钢筋末端应做180°弯钩，弯后平直段长度不应小于3d，但作受压钢筋时可不做弯钩
2.当锚固钢筋的保护层厚度不大于5d时，错固钢筋长度范围内应设置横向构造钢筋，其直径不应小于d/4（d为错固钢筋的最大直径）：对梁、柱、斜撑等构件间距不应大于5d，对板、墙等构件间距不应大于10d，且均不应大于100（d为锚固钢筋的最小直径）。C35
表3-5
受拉钢筋锚固长度修正系数
锚固条件
带肋钢筋的公称直径大于25
环氧树脂涂层带肋钢筋
施工过程中易受扰动的钢筋
锚固区保护层厚度
3）混凝土结构中的纵向受压钢筋的锚固>C60
注：中间按内插取值；
d为锚固钢筋直径
当计算中充分利用钢筋的抗压强度时，混凝土结构中纵向
受压钢筋的锚固长度应不小于受拉锚固长度的0.7倍。受压钢筋不应采用末端弯钩和一侧贴焊铺筋的锚固措施纵向钢筋的锚固长度
申核王文栋2校对高志强高痒 设计赵杨教图集号
14G910
设计选用#
