11G902-1 G101系列图集常用构造三维节点详图（框架结构、剪力墙结构、框架－剪力墙结构）

　　11G902-1《G101系列图集常用构造三维节点详图》图集适用于我国非抗震以及抗震设防烈度不大于9度地区的现浇混凝土框架结构、剪力墙结构、框架-剪力墙结构。　　本图集内容包括现浇混凝土框架结构、剪力墙结构、框架-剪力墙结构常用节点构造及钢筋施工原则，其配套软件提供相应节点的三维图示。　　本图集通过配套三维图示软件清晰地表达了节点中钢筋的位置关系，可指导施工人员进行钢筋施工排布设计、钢筋翻样计算和现场安装绑扎，确保施工时钢筋排布规范有序，使实际施工建造满足规范规定和设计要求。

图集号：11G902-1
国家建筑标准设计图集
G101系列图集常用构造三维节点详图（框架结构、剪力墙结构、框架—剪力墙结构）

批准部门：中华人民共和国住房和城乡建设部
批准文号：建质［2011］3号
组织编制：中国建筑标准设计研究院、中国计划出版社
实行日期：二〇一一年三月一日

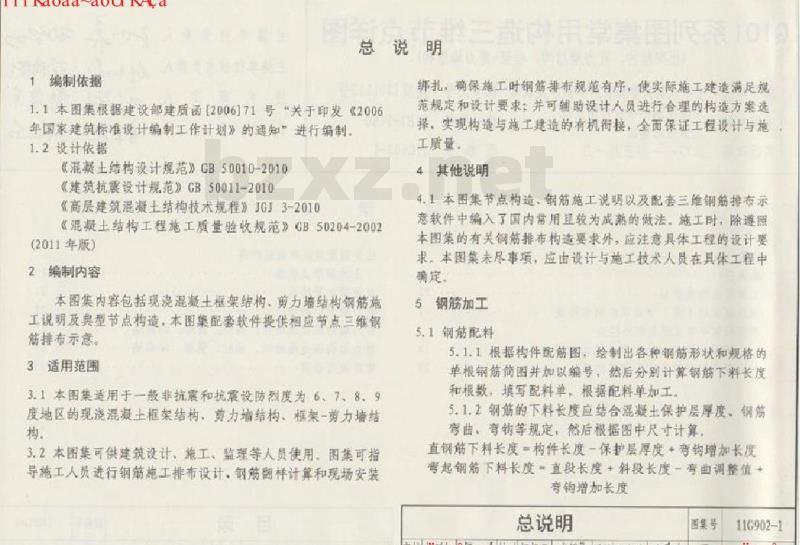

总说明

1 编制依据
1.1 本图集根据建设部建质函［2006］71号“关于印发《2006年国家建筑标准设计编制工作计划》的通知”进行编制。
1.2 设计依据：
《混凝土结构设计规范》GB50010-2010
《建筑抗震设计规范》GB50011-2010
《高层建筑混凝土结构技术规程》JGJ3-2010
《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版）

2 编制内容
本图集内容包括现浇混凝土框架结构、剪力墙结构钢筋施工说明及典型节点构造，本图集配套软件提供相应节点三维钢筋排布示意。

3 适用范围
3.1 本图集适用于非抗震和抗震设防烈度为6、7、8、9度地区的现浇混凝土框架结构、剪力墙结构、框架—剪力墙结构。
3.2 本图集可供建筑设计、施工、监理等人员使用。图集可指导施工人员进行钢筋施工排布设计、钢筋翻样计算和现场安装，并可辅助设计人员进行合理的构造方案选择，实现构造与施工建造的有机衔接，全面保证工程设计与施工质量。

4 其他说明
4.1 本图集节点构造、钢筋施工说明以及配套三维钢筋排布示意软件中编入了国内常用且较为成熟的做法。施工时，除遵照本图集的有关钢筋排布构造要求外，应注意具体工程的设计要求。本图集未尽事项，应由设计与施工技术人员在具体工程中确定。

5 钢筋加工
5.1 钢筋配料
5.1.1 根据构件配筋图，绘制出各种钢筋形状和规格的单根钢筋简图并加以编号，然后分别计算钢筋下料长度和根数，填写配料单，根据配料单加工。
5.1.2 钢筋的下料长度应结合混凝土保护层厚度、钢筋弯曲、套钩等规定，然后根据图中尺寸计算：
- 直钢筋下料长度 = 构件长度 - 保护层厚度 - 弯钩增加长度
- 弯起钢筋下料长度 = 直段长度 + 斜段长度 - 弯曲调整值 + 弯钩增加长度

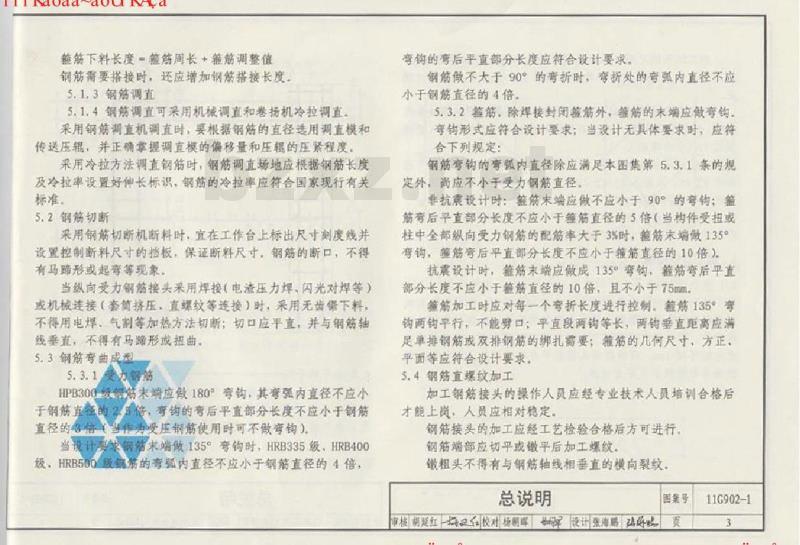

- 箍筋下料长度 = 箍筋周长 + 箍筋调整值
钢筋需要搭接时，还应增加钢筋搭接长度。
5.1.3 钢筋调直
5.1.4 钢筋调直可采用机调直和卷托机冷拉调直。采用钢筋调直机调直时，要根据钢筋的直径选用调直模和传送压紧，并正确掌握调直模的偏移量和压紧程度。采用冷拉方法调直钢筋时，钢筋调直场地应根据钢筋长度及冷拉率设置好伸长标识，钢筋的冷拉率应符合国家现行有关标准。

5.2 钢筋切断
采用钢筋切断机断料时，宜在工作台上标出尺寸刻度线并设置控制断料尺寸的挡板，以保证断料尺寸。钢筋的断口不得有马蹄形或起弯等现象。
当采用焊接（电渣压力焊等）作为受力筋接头时，应符合相关焊接规范要求。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

11G902-1：G101系列图集常用构造三维节点详图（框架结构、剪力墙结构、框架－剪力墙结构）
目录
总说明
三维节点构造索引
顶层框架边（角）节点纵向钢筋构造
顶层框架中节点纵向钢筋构造　中间层框架边（角）节点纵向钢筋构造
中间层框架中节点纵向钢筋构造
柱变截面处纵向钢筋构造　主次梁节点构造
框架梁加腋构造
剪力墙洞口周边
剪力墙约束边缘暗柱、端柱、翼墙、转角墙
剪力墙构造边缘暗柱、端柱、翼墙、转角墙
软件使用说明
