05SJ917-5 小城镇住宅通用（示范）设计--浙江绍兴地区

本图集提供一套完整的以绍兴地区为代表的、具有华东特色的小城镇住宅施工图，包括建筑、结构、给水排水、采暖通风与空气调节、建筑电气各专业在内的图纸，可直接选用。

小城镇住宅通用（示范）设计
——浙江绍兴地区

批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究院
实行日期：2005年12月1日
批准文号：建质［2005］201号
统一编号：GJBT-889
图集号：05SJ917-5

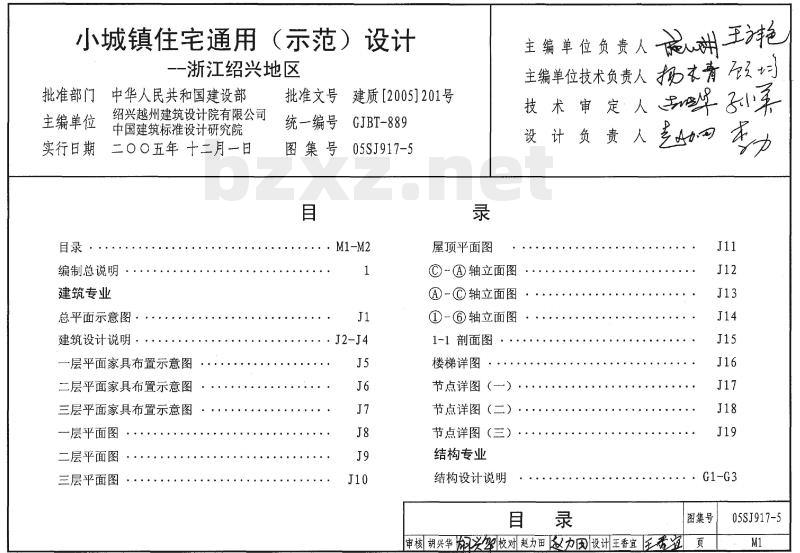

目录
一、编制总说明
二、建筑专业
（包含：设计说明、总平面示意图、一层至三层平面图、家具布置示意图、屋顶平面图、立面图、剖面图、楼梯及节点详图等）
三、结构专业
（包含：结构设计说明、基础平面图及详图、各层梁平法施工图、结构平面布置图、楼梯及节点详图、圈梁柱详图等）
四、给排水专业
（包含：给排水设计说明及图例、一层至三层给排水平面图、卫生间平面放大图、给排水轴侧图等）
五、电气专业
（包含：电气设计说明及图例、照明系统图、一层至三层照明平面图、屋面防雷平面图、弱电系统图及各层平面图等）

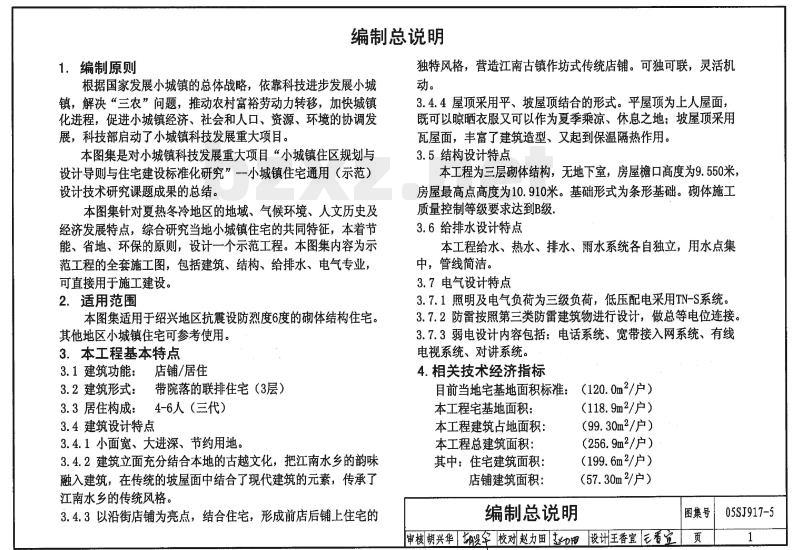

编制总说明

1. 编制原则
根据国家发展小城镇的总体战略，依靠科技进步发展小城镇，解决“三农”问题，推动农村富裕劳动力转移，加快城镇化进程，促进小城镇经济、社会和人口、资源、环境的协调发展。本图集是对小城镇科技发展重大项目“小城镇住区规划与设计导则与住宅建设标准化研究”——小城镇住宅通用（示范）设计技术研究课题成果的总结。本图集针对夏热冬冷地区的地域、气候环境、人文历史及经济发展特点，综合研究当地小城镇住宅的共同特征，本着节能、省地、环保的原则，设计一个示范工程。本图集内容为示范工程的全套施工图，包括建筑、结构、给排水、电气专业，可直接用于施工建设。

2. 适用范围
本图集适用于绍兴地区抗震设防烈度6度的砌体结构住宅。其他地区小城镇住宅可参考使用。

3. 本工程基本特点
3.1 建筑功能：店铺/居住
3.2 建筑形式：带院落的联排住宅（3层）
3.3 居住构成：4-6人（三代）
3.4 建筑设计特点
3.4.1 小面宽、大进深、节约用地。

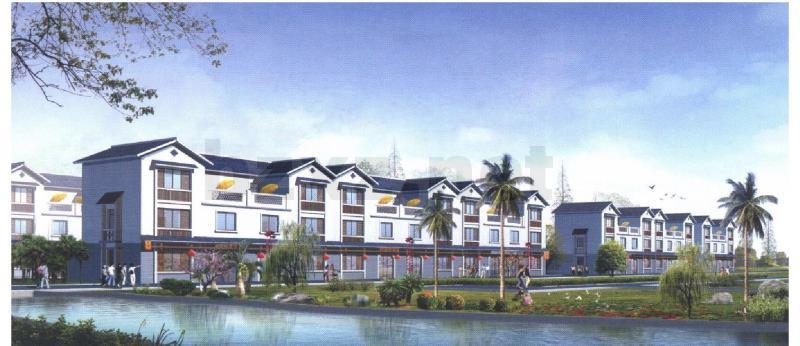

3.4.2 建筑立面充分结合本地的古越文化，把江南水乡的韵味融入建筑，在传统的坡屋面中结合了现代建筑的元素，传承了江南水乡的传统风格。
3.4.3 以沿街店铺为亮点，结合住宅，形成前店后铺、上住宅的布局。
3.4.4 屋顶采用平、坡屋顶结合的形式。平屋顶为上人屋面，既可以晾晒衣服又可以作为夏季乘凉、休息之地；坡屋顶采用瓦屋面，丰富了建筑造型，又起到保温隔热作用。

3.5 结构设计特点
本工程为三层砌体结构，无地下室，房屋檐口高度为9.550米，房屋最高点高度为10.910米。基础形式为条形基础。砌体施工质量控制等级要求达到B级。

3.6 给排水设计特点
本工程给水、热水、排水、雨水系统各自独立，用水点集中，管线简洁。

3.7 电气设计特点
3.7.1 照明及电气负荷为三级负荷，低压配电采用TN-S系统。
3.7.2 防雷按照第三类防雷建筑物进行设计，做总等电位连接。
3.7.3 弱电设计内容包括：电话系统、宽带接入网系统、有线电视系统、对讲系统。

4. 相关技术经济指标
目前当地宅基地面积标准：120.0m²/户。
本工程宅基地面积：
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

05SJ917-5：小城镇住宅通用（示范）设计--浙江绍兴地区

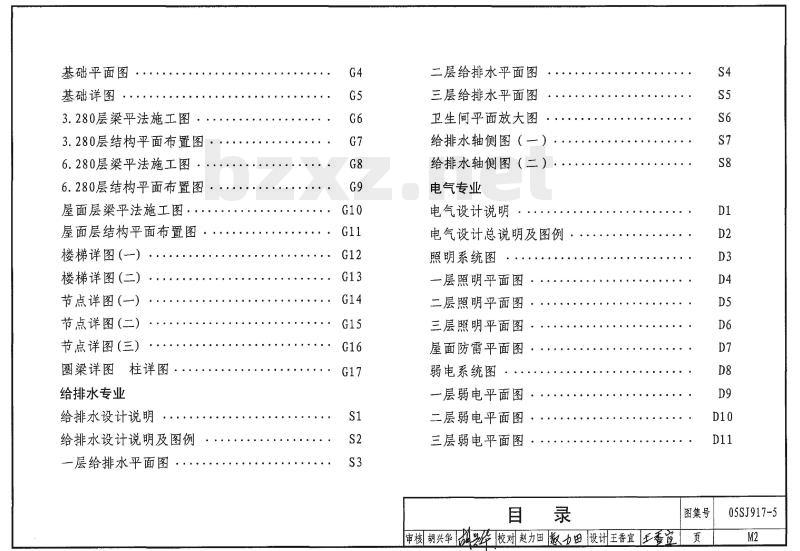

目录 (M1-M2)
编制总说明 (1)
建筑专业

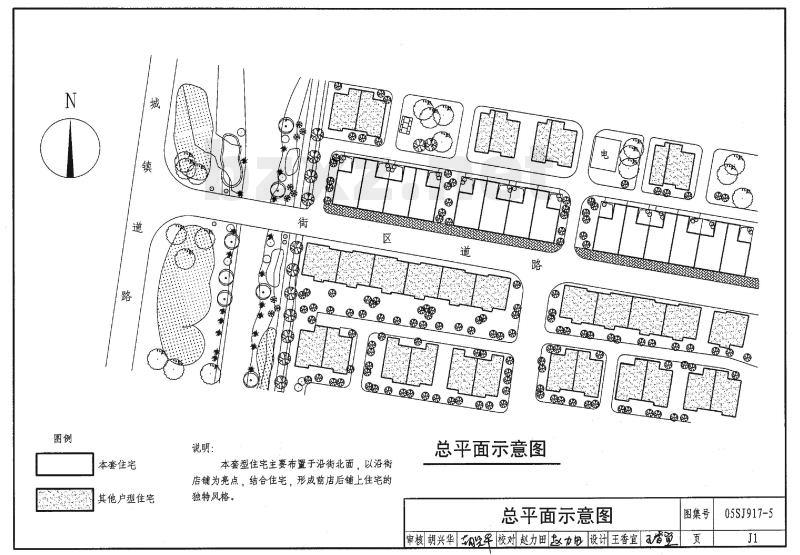

总平面示意图 (J1)
建筑设计说明 (J2-J4)
一层平面家具布置示意图 (J5)
二层平面家具布置示意图 (J6)
三层平面家具布置示意图 (J7)
一层平面图 (J8)
二层平面图 (J9)
三层平面图 (J10)
屋顶平面图 (J11)
C-A轴立面图 (J12)
A-C轴立面图 (J13)
①－⑥轴立面图 (J14)
1-1剖面图 (J15)
楼梯详图 (J16)
节点详图（一） (J17)
节点详图（二） (J18)
节点详图（三） (J19)
结构专业
结构设计说明 (G1-G3)
基础平面图 (G4)
基础详图 (G5)
3.280层梁平法施工图 (G6)
3.280层结构平面布置图 (G7)
6.280层梁平法施工图 (G8)
6.280层结构平面布置图 (G9)
屋面层梁平法施工图 (G10)
屋面层结构平面布置图 (G11)
楼梯详图（一） (G12)
楼梯详图（二） (G13)
节点详图（一） (G14)
节点详图（二） (G15)
节点详图（三） (G16)
图梁详图 柱详图 (G17)
给排水专业
给排水设计说明 (S1)
给排水设计说明及图例 (S2)
一层给排水平面图 (S3)
二层给排水平面图 (S4)
三层给排水平面图 (S5)
卫生间平面放大图 (S6)
给排水轴侧图（一） (S7)
给排水轴侧图（二） (S8)
电气专业
电气设计说明 (D1)
电气设计总说明及图例 (D2)
照明系统图 (D3)
一层照明平面图 (D4)
二层照明平面图 (D5)
三层照明平面图 (D6)
屋面防雷平面图 (D7)
弱电系统图 (D8)
一层弱电平面图 (D9)
二层弱电平面图 (D10)
三层弱电平面图 (D11)
