05K210 采暖空调循环水系统定压

采暖空调循环水系统定压

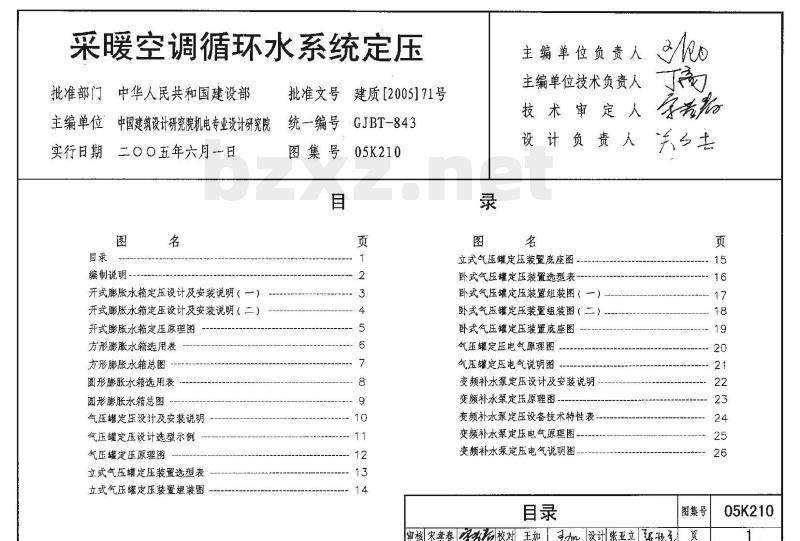

目 录

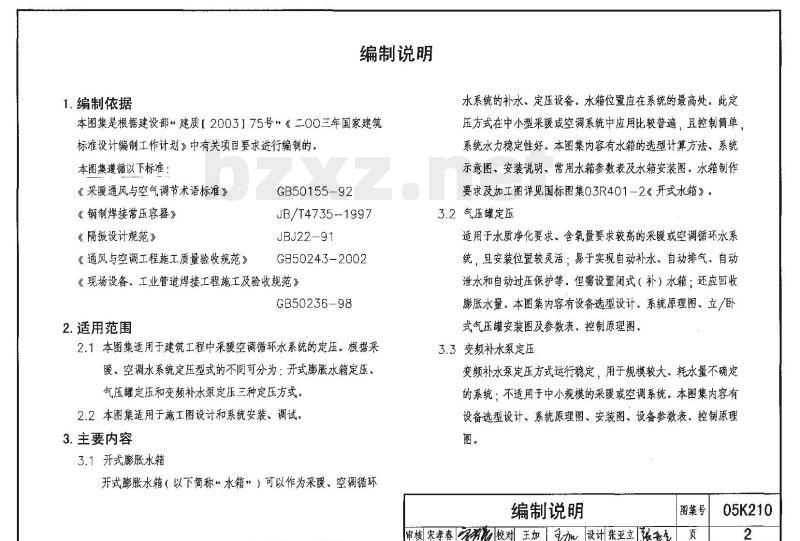

编制说明

1. 编制依据

本图集是根据建设部“建质[2003]75号”《二OO三年国家建筑标准设计编制工作计划》中有关项目要求进行编制的。

本图集遵循以下标准：

2. 适用范围

2.1 本图集适用于建筑工程中采暖空调循环水系统的定压。根据采暖、空调水系统定压形式的不同可分为：开式膨胀水箱定压、气压罐定压和变频补水泵定压三种定压方式。

2.2 本图集适用于施工图设计和系统安装、调试。

3. 主要内容

3.1 开式膨胀水箱

开式膨胀水箱（以下简称“水箱”）可以作为采暖、空调循环水系统的补水、定压设备。水箱位置应在系统的最高处。此定压方式在中小型采暖或空调系统中应用比较普遍，且控制简单，系统水力稳定性好。本图集内容有水箱的选型计算方法、系统示意图、安装说明、常用水箱参数表及水箱安装图。水箱制作要求及加工图详见国标图集03R401-2《开式水箱》。

3.2 气压罐定压

适用于水质净化要求、含氧量要求较高的采暖或空调循环水系统，且安装位置较灵活；易于实现自动补水、自动排气、自动泄水和自动过压保护等。但需设置闭式（补）水箱；还应回收膨胀水量。本图集内容有设备选型设计、系统原理图、立/卧式气压罐安装图及参数表、控制原理图。

3.3 变频补水泵定压

变频补水泵定压方式运行稳定，用于规模较大、耗水量不确定的系统；不适用于中小规模的采暖或空调系统。本图集内容有设备选型设计、系统原理图、安装图、设备参数表、控制原理图。

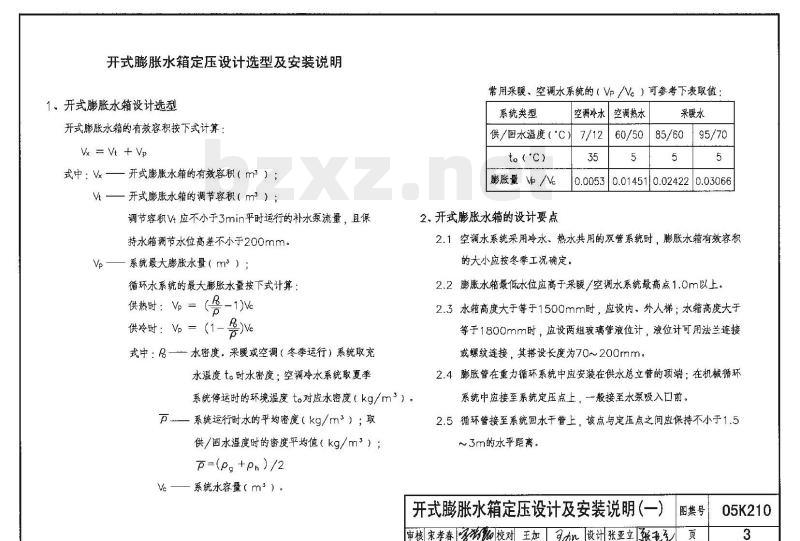

开式膨胀水箱定压设计选型及安装说明

1. 开式膨胀水箱设计选型

开式膨胀水箱的有效容积按下式计算：

式中：V_e —— 开式膨胀水箱的有效容积（m³）；

V_t —— 开式膨胀水箱的调节容积（m³）；

调节容积 V_t 应不小于3min平时运行的补水泵流量，且保持水罐调节水位高差不小于200mm。

V_p —— 系统最大膨胀水量（m³）；

循环水系统的最大膨胀水量按下式计算：

式中：ρ₀ —— 水密度，采暖或空调（冬季运行）系统取充水温度 t₀ 时水密度；空调冷水系统取夏季系统停运时的环境温度 t₀ 对应水密度（kg/m³）。

ρ̄ —— 系统运行时水的平均密度（kg/m³）；取供/回水温度的密度平均值（kg/m³）；

V_c —— 系统水容量（m³）。

常用采暖、空调水系统的 ( V_p/V_c ) 可参考下表取值：

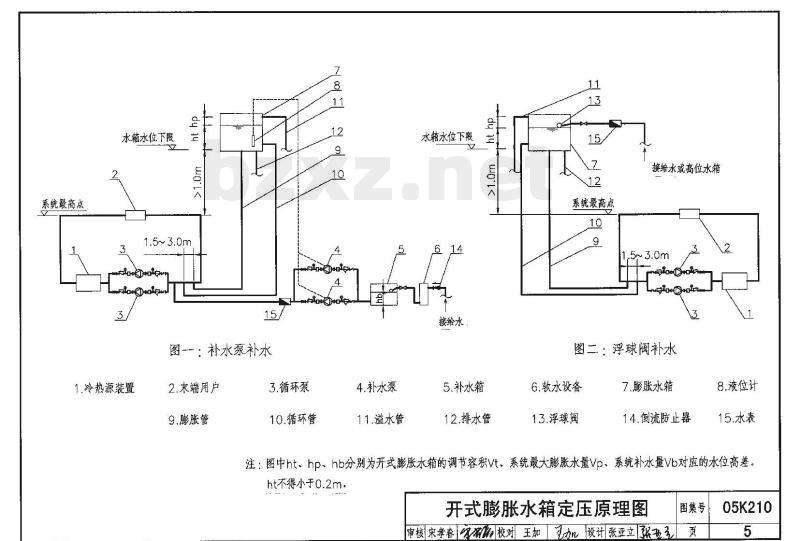

2. 开式膨胀水箱的设计要点

1. 空调水系统采用冷水、热水共用的双管系统时，膨胀水箱有效容积的大小应按冬季工况确定。
2. 膨胀水箱最低水位应高于采暖/空调水系统最高点 1.0m 以上。
3. 水箱高度大于等于1500mm时，应设内、外爬梯；水箱高度大于等于1800mm时，应设两组玻璃管液位计，液位计可用法兰连接或螺纹连接，其搭接长度为70～200mm。
4. 膨胀管在重力循环系统中应安装在供水总立管的顶端；在机械循环系统中应接至系统定压点上，一般接至水泵吸入口前。
5. 循环管接至系统回水干管上，该点与定压点之间应保持不小于1.5～3m的水平距离。

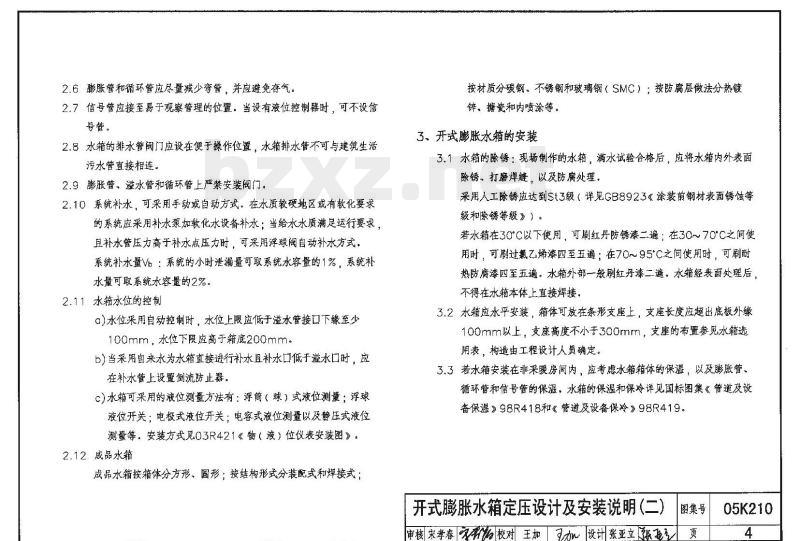

开式膨胀水箱定压设计及安装说明（一） 图集号    05K210

审核：宋孝春    校对：王加    设计：张亚立、张云生 页    3
