【06S506-2】 自承式圆弧形架空钢管

基本信息

标准号: 06S506-2

标准图集号:06S506-2

标准图集名称:自承式圆弧形架空钢管

标准图集类别:给水排水

标准状态:现行

发布日期:1480003200

实施日期:1154361600

下载格式:pdf zip

关联标准

替代情况:代替标准号:-

出版信息

主编单位:中国市政工程西南设计研究院

图集简介

   本图集适用于DN300~DN1000、工作压力≤1.5MPa的室外给水排水自承式圆弧形架空钢管工程。适用于抗震设防烈度为8度及8度以下地区。主要内容包括DN300~DN1000八个规格的室外给水排水自承式圆弧形架空钢管在不同的工作压力、不同的基本风压、是否保温、不同壁厚等工况下的允许跨度选用表,以及支墩详图。本图集通过表格的形式,提供了设计所需的数据,为设计节省了大量的结构计算工作量。

标准图集图片预览






标准内容

Ti KaoaaaollKAca

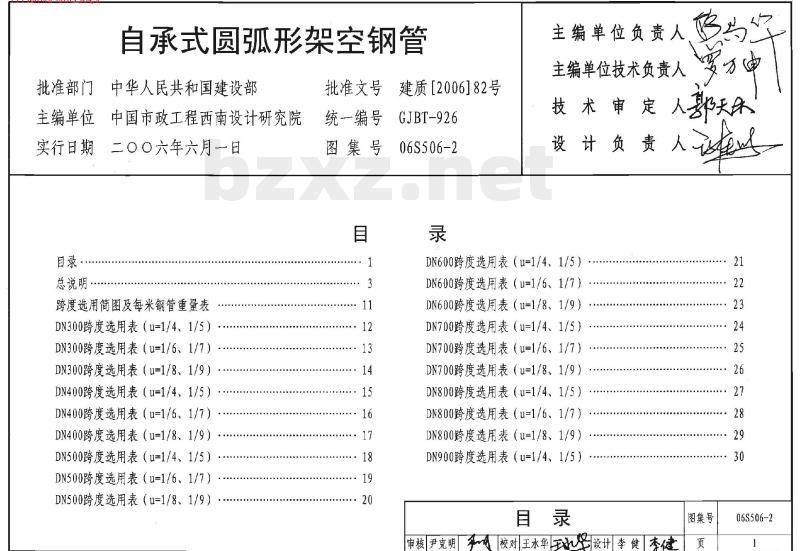

批准部门
自承式圆弧形架空钢管
中华人民共和国建设部
主编单位
,中国市政工程西南设计研究院1二〇〇六年六月-日
实行日期
总说明:
跨度选用简图及每米钢管重量表DN300跨度选用表(u=1/4、1/5)·DN300跨度选用表(u=1/6、1/7)DN300跨度选用表(u=1/8、1/9)DN400跨度选用表(u=1/4、1/5)DN400跨度选用表(u=1/6、1/7)DN400跨度选用表(u=1/8、1/9)DN500跨度选用表(u=1/4、1/5)DN500跨度选用表(u=1/6、1/7)DN500跨度选用表(u=1/8、1/9)批准文号
统一编号
图集号
建质【2006]82号
GJBT-926
06S506-2
主编单位负责人
主编单位技术负责人
技术审定
设计负责
DN600跨度选用表(u=1/4、1/5)DN600跨度选用表(u=1/6、1/7)DN600跨度选用表(u=1/8、1/9)·DN700跨度选用表(u=1/4、1/5)DN700跨度选用表(u=1/6、1/7)·DN700跨度选用表(u=1/8、1/9)DN800跨度选用表(u=1/4、1/5)DN800跨度选用表(u=1/6、1/7)DN800跨度选用表(u=1/8、1/9)DN900跨度选用表(u=1/4、1/5)目录
好天味
人qew
图集号
审核尹克明校对王水华设计李健李健负
06S506-2
Kaaa~aoL KAca
DN900跨度选用表(u=1/6、1/7)DN900跨度选用表(u=1/8、1/9)DN1000跨度选用表(u=1/4、1/5)DN1000跨度选用表(u=1/6、1/7)DN1000跨度选用表(u=1/8、1/9)支墩构造图及相关参数
DN300支墩选用表(u=1/4、1/5、1/6)DN300支墩选用表(u=1/7、1/8、1/9)DN400支墩选用表(u=1/4、1/5、1/6)DN400支墩选用表(u=1/7、1/8、1/9)DN500支墩选用表(u=1/4、1/5、1/6)DN500支墩选用表(u=1/7、1/8、1/9)DN600支墩选用表(u=1/4、1/5、1/6)DN600支墩选用表(u=1/7、1/8、1/9)DN700支墩选用表(u=1/4、1/5、1/6)DN700支墩选用表(u=1/7、1/8、1/9)DN800支墩选用表(u=1/4、1/5、1/6)DN800支墩选用表(u=1/7、1/8、1/9)DN900支墩选用表(u=1/4、1/5、1/6)DN900支墩选用表(u=1/7、1/8、1/9)DV1000支墩选用表(u=1/4、1/5、1/6)31
DN1000支墩选用表(u=1/7、1/8、1/9)目录
审核尹克明一校对王水华设计李健李健图集号
06S506-2
iiiKaoaa~aoL KAc
ii Kaoaa-aoui KAca
1.编制依据
总说明
最大压力的要求。当地基为软弱土层、液化土、膨胀土、湿陷性黄土、本图集根据建设部建质[2005]137号“关于印发《2005年国家建筑标准设计编制工作计划》的通知”进行编制。2.设计依据
《工程结构可靠度设计统一标准》《建筑结构荷载规范》
《钢结构设计规范》
《建筑地基基础设计规范》
《混凝土结构设计规范》
《给水排水工程管道结构设计规范》《给水排水工程构筑物结构设计规范》《室外给水排水和燃气热力工程抗震设计规范》《钢结构工程施工质量验收规范》《给水排水管道工程施工及验收规范》3.适用范围
GB 50153-92
GB 50009-2001
GB 50017-2003
GB 50007-2002
GB 50010-2002
GB 50332-2002
GB 50069-2002
GB 50032-2003
GB 50205-2001
GB50268-97
3.1本图集适用于DN300~1000、工作压力≤1.5MPa的室外给水排水自承式圆弧形架空钢管(以下简称拱管)工程。3.2本图集适用于抗震设防烈度为8度(含设计基本地震加速度0.3g)及8度以下地区。地基承载力特征值fak≥100kPa,同时应满足支墩底的盐渍土、泥炭土等特殊土质时,应按有关技术标准规定另做处理3.3气象条件:采暖室外计算温度≥-30℃;基本风压值:0.4、0.7、1.0kN/m2:基本雪压值≤0.7kN/m2;
管道计算温差≤40℃(管道就位后两端支墩混凝土达设计强度等级时的气温与正常使用期间管道内外介质的最大温度差)。
3.4管道设计使用年限50年,结构安全等级为-一级,结构重要性系数Yo=1.1。地基基础设计等级为乙级。3.5管道出拱平面水平位移允许值:[VT]≤L/250。本图集计算中已计入支座沉降差△,取值为DN≤600mm时取△=30mm;DN≥700mm时取△=50mm。
3.6风荷载计算中,地面粗糙度取B类,风压高度变化系数Uz=1.14(拱形管道形心高度取15m),脉动影响系数√=0.755,振型系数Pz=0.7,脉动增大系数E按拱管实际自振周期Ti的平方与基本风压wi的乘积。T2由《建筑结构荷载规范》GB50009-2001表7.4.3查取。总说明
图集号
审核尹克明一校对王衣华小设计李健李健页
Kaoo9e8
06S506-2
Kaoaa-aoUiKAc
Tri Kaoaa-aou KAca

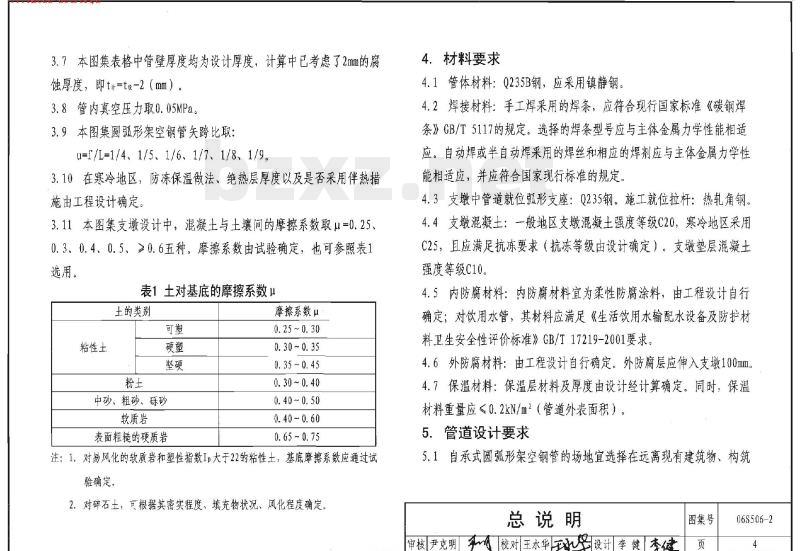

3.7本图集表格中管壁厚度均为设计厚度,计算中已考虑了2mm的腐蚀厚度,即t计=t设-2(mm)。
3.8管内真空压力取0.05MPa。
3.9本图集圆弧形架空钢管矢跨比取u=f/L=1/4、1/5、1/6、1/7、1/8、1/93.10在寒冷地区,防冻保温做法、绝热层厚度以及是否采用伴热措施由工程设计确定。
3.11本图集支墩设计中,混凝土与土壤间的摩擦系数取u=0.25、0.3、0.4、0.5、≥0.6五种。摩擦系数由试验确定,也可参照表1选用。
表1土对基底的摩擦系数!
土的类别
粘性土
中砂、粗砂、砾砂、
软质岩
表面粗糙的硬质岩
摩擦系数μ\
0.25~0.30
0.30~0.35
0.35~0.45
0.30~0.40
0.40~0.50
0.40~0.60
0.65~0.75
注:1.对易风化的软质岩和塑性指数Ip大于22的粘性土,基底摩擦系数应通过试验确定。
2.对碎石土,可根据其密实程度、填充物状况、风化程度确定,4.材料要求
4.1管体材料:Q235B钢,应采用镇静钢,4.2焊接材料:手工焊采用的焊条,应符合现行国家标准《碳钢焊条》GB/T5117的规定。选择的焊条型号应与主体金属力学性能相适应。自动焊或半自动焊采用的焊丝和相应的焊剂应与主体金属力学性能相适应,并应符合国家现行标准的规定4.3支墩中管道就位弧形支座:Q235钢。施工就位拉杆:热轧角钢。4.4支墩混凝土:一般地区支墩混凝土强度等级C20,寒冷地区采用C25,且应满足抗冻要求(抗冻等级由设计确定)。支墩垫层混凝土强度等级C10
4.5内防腐材料:内防腐材料宜为柔性防腐涂料,由工程设计自行确定;对饮用水管,其材料应满足《生活饮用水输配水设备及防护材料卫生安全性评价标准》GB/T17219-2001要求。4.6外防腐材料:由工程设计自行确定。外防腐层应伸入支墩100mm。4.7保温材料:保温层材料及厚度由设计经计算确定。同时,保温材料重量应≤0.2kN/m2(管道外表面积)。5.管道设计要求
5.1自承式圆弧形架空钢管的场地宜选择在远离现有建筑物、构筑总说明
审核尹克明本校对王水华心设计李健李健kaoaaeao
图集号
06S506-2
LiiKaoaa~aoKAc
iiKaoaa~ao Kca

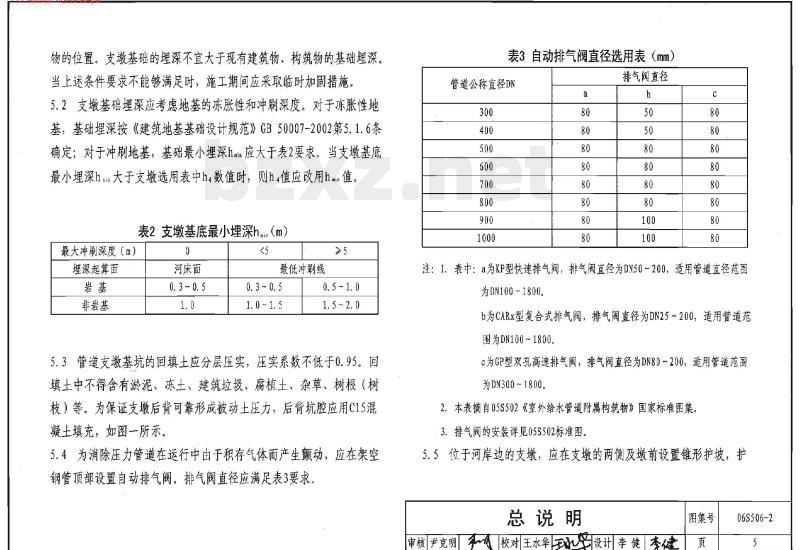

物的位置。支墩基础的埋深不宜大于现有建筑物、构筑物的基础埋深当上述条件要求不能够满足时,施工期间应采取临时加固措施,5.2支墩基础埋深应考虑地基的冻胀性和冲刷深度。对于冻胀性基,基础埋深按《建筑地基基础设计规范》GB50007-2002第5.1.6条确定;对于冲刷地基,基础最小埋深hi应大于表2要求。当支墩基底最小埋深hin大于支墩选用表中h4数值时,则h4值应改用hnin值表2支墩基底最小埋深hmin(m)最大冲刷深度(m)
埋深起算面
非岩基
河床面
0.3~ 0. 5
最低冲刷线
1.0 ~1. 5
0. 5 ~1. 0
5.3管道支墩基坑的回填土应分层压实,压实系数不低于0.95。回填土中不得含有淤泥、冻土、建筑垃圾、腐植土、杂草、树根(树枝)等。为保证支墩后背可靠形成被动土压力,后背坑腔应用C15混凝土填充,如图一所示。
5.4为消除压力管道在运行中由于积存气体而产生颤动,应在架空钢管顶部设置自动排气阀。排气阀直径应满足表3要求表3自动排气阀直径选用表(mm)管道公称直径DN
排气阀直径
注:1.表中:a为KP型快速排气阀,排气阀直径为DY50~200,适用管道直径范围为DN100~1800
b为CARx型复合式排气阀,排气阀直径为DN25~200,适用管道范围为DN100~1800
c为GP型双孔高速排气阀,排气阀直径为DN80~200,适用管道范围为DN300~1800.
2本表摘自05S502《室外给水管道附属构筑物》国家标准图集,3.排气阀的安装详见05S502标准图。5.5位于河岸边的支墩,应在支墩的两侧及墩前设置锥形护坡,护总说明
审核尹克明校对王水华心设计李健李健iiKaoaa~aoUKAc
图集号
06S506-2
iiKaoaa~aoLiKAca
Tii Kaoaa-aoll KAca
坡坡度(高:宽)不大于1:0.85。5.6架空钢管两端拱趾处应设置扇状钢筋防护栏,以免闲人攀爬发生危险。
5.7当架空钢管所处河段有漂流物冲撞管体或支墩时,应在其上游适当位置设置防撞设施或设置导排设施5.8”当支墩为全埋式或运行期间有可能被泥土淤积时,为保护管道拱脚钢材的耐久性:在支墩顶面靠拱脚一侧应设置挡墙,挡墙顶高出土面200mm(图1中墩顶虚线所示)。5.9本图集的支墩是为架空段管道抵御荷载作用效应而设置,当支墩以外的管道材料改用非整体连接的其他管材而需设置镇墩时,不能以本图集的支墩来代替该镇墩。此时,镇墩应另行择位设置5.10当管道同时有两根及两根以上同直径管子跨越时,可在其顶部设置水平支撑以提高管群的整体性。当管中心距尺寸大于等于支墩尺寸a时,管道支墩宜合并联合成整体;当管中心距尺寸小于支墩尺寸a时,此时支墩应重新进行设计。但支墩高度尺寸(h、h1、h2、h3h4)仍应按本标准图相应管径所对应的尺寸,5.11本标准图适用于拱脚处于同一水平面上的拱管。6.管道施工要求
6.1管道椭圆度:管道制作椭圆度不得大于0.01D,管道安装端部椭圆度不得大于0.005D。管面对管轴的垂直度不大于0.001D,且不应大于1.5mm。
6.2管道对接时中心偏差应≤1.0mm。6.3对接钢管的管接口应使内壁齐平,其管口错位允许偏差应小于0.1倍壁厚,且不大于6.2条要求。6.4焊接质量等级不低于二级。焊缝质量等级应符合国家标准《钢结构工程施工质量验收规范》GB50205-2001的规定,其中厚度小于8mm钢材的对接焊缝,不应采用超声波探伤确定焊缝质量等级。6.5为避免横向焊缝处于最大受力位置,在管道加工制作时,不得将横向焊缝布置在如图1所示斜线范围内。50050
面焊缝
C15混凝土
(支墩后背坑腔)
上表面
下表面
拱预管段
支座管段
总说明
C15混凝土
(支墩后背坑腔)
图集号
审核尹克明校对王水华的设计李健李健11k90aaa0
06S506-2
iii Kaoaa~aoU KAca
iiiKaoaaaoLiKAca
6.6为避免纵向焊缝在正常使用期间处于最大受力位置,拼接管段时,对支座处的管段及拱顶处管段应将纵向焊缝避开图2中斜线所标示的幅角区域范围。同时相邻管节的纵向焊缝位置应错开6.7管体纵横两方向严禁出现十字交叉的对接焊缝上表南区域
下表南区域
6.8钢管管壁应尽量避免开设孔洞,如果必须开孔,焊缝应避开孔洞位置,孔洞尽量开在应力较小的位置且任何情况下不得开设矩形孔洞。
6.9,管道在制作安装时,应采取措施避免内外防腐层损坏,6.10为保证管道吊装就位时几何尺寸不产生过大变化,应在两拱脚处设置临时拉杆,如图3所示。此拉杆在支墩混凝土达到设计强度后予以割断。拉杆及联接板规格由表3选用。图3中所示拉杆不作为吊装构件,施工单位应对管道吊装时的强度及稳定性进行设计6.11为便于管道吊装就位和浇捣支墩混凝土,应在支墩范围内设置临时弧形支座。此弧形支座一并浇在混凝七中。弧形支座如图4所示,其尺寸由表4选用。
双面焊缝
支墩斜面线
焊缝hr
联接板
安装就位弧形支座
值见第36页支墩参数选用表;
中值见第36页支墩参数选用表表注,图3
联接板
表3拉杆、联接板规格尺寸(mm)公称直径DN
2L50× 62L50 ×62L50×62L63×82L63×82L75×102L75×1022L75×10
(展开长度)
重量(kg)
总说明
103.62141.30
审核尹克明手校对王水华小设计李健李健iiKaoaa~aoiKAc
图集号
068506-2
iiiKaoaa~aouKAca
iri Kaoaa-aoul Kca
(n个)
公称直径DN
重量(kg)
重量(kg)
合计重(kg)
干焊缝
表4弧形支座尺寸表(mm)
310.34370.01
43.9082.76105.44
285.78342.90
444.10513.19
6.12为使管道成形后的几何轴线(折线)与计算简图的几何轴线(圆孤线)一致,在分割管段时,每节管段长度不宜太长。折线段交会点应在圆弧轴线上,其偏差应符合6.2条要求。7.管道使用要求
7.1管道在使用期间应定期对外防腐层进行检查和维护,以保证管道正常的使用寿命。
7.2管道设有保温层时,应定期进行检查,发现保温层破损应及时修复更换。
7.3对于洪水期间支墩受淹没的管道,在洪水期过后应检查支墩处管段的保温层及防腐层是否受损,如受损应及时修复7.4管道的维修荷载不得超过以下限值:DN≤500mm时,不超过1.CkN/m;DV≥600mm时,不超过2.0kN/m8.选用方法及注意事项
8.1本图集应会同结构设计人员进行选用8.1.1管道充许跨度应根据管径、工作压力、基本风压、是否保温钢管设计壁厚、矢跨比等参数进行选定,实际跨度不应大于允许跨度:支墩平面尺寸应根据管径、矢跨比、钢管设计壁厚、支墩混凝土与地基土之间的摩擦系数等参数进行选定。8.1.2实际管径介于两档值之间时,管道允许跨度应按管径较小的值总说明
审核尹克明校对王水华设计李健李健kogaao
图集号
06S506-2
iiKaoaa~aotKAc
iiiKaoaaaouikAca
选用,支墩平面尺寸和高度应按管径较大的值选用8.1.3实际工作压力介于两档值之间时,管道允许跨度应按工作压力较大的值选用。
8.1.4基本风压介于两档值之间时,管道允许跨度应按基本风压较大值选用。
8.1.5支墩混凝土与地基土之间的摩擦系数介于两档值之间时,支墩平面尺寸按摩擦系数较小值选用。8.2为便于使用本图集,在第11页中给出管道的计算简图。同时为了计算工程量,给出各种管径、各种设计壁厚条件下每米的重量,8.3为便于使用本图集,在第36页中给出支墩结构布置图及相关参数选用表。
8.4允许跨度选用表中左下方的“”表示在最不利作用组合下因管内工作压力作用致使材料应力超过强度设计值。8.5根据审查专家意见,大跨度圆弧形拱管除强度、稳定性控制因素外,加工、制作及吊装也是重要的控制因素。由于国内圆弧形拱管超过90m跨度的工程实例很少,因此,建议DN≤800的管子最大跨度限定在80m,DN900、DN1000的管子最大跨度限定在90m。8.6本图集支墩尺寸按支墩混凝土与土壤间的摩擦系数(U)给出每种管径条件下,各种设计壁厚时最大允许跨度的支墩最小平面尺寸(长×贸=a×b)。支墩高度按不同矢跨比(u)另表给出8.7支墩平面尺寸选用表中对于给定的管径当设计条件与表中所给条件不相吻合时,应按8.1条原则选用,支墩高度仍按本标准图相应管径所给尺寸选用。
8.8本标准图集的支墩平面图形采用矩形。为充分利用被动土压力以减少支墩材料用量,支墩长宽比a:b=1:0.8(长边为y方向,宽边为x向),见第36页支墩构造图。
8.9选用举例:
某工程有一根输水管道需跨越一条河流,河流宽80m左右。设计拟采用圆弧形拱管,设计跨度L=79m,矢跨比u=1/7。管道公称直径DN900,管内工作压力P=1.0MPa。工程地区抗震设防烈度为8度,设计基本地震加速度为0.3g。工程所在地区基本风压值0.7kN/m2基本雪压值0.5kN/m2。工程所在地区采暖室外计算温度-25℃,管道需保温,管道计算温差30℃。河流两岸地质条件:左岸为砂质粘土,地基承载力特征值fak=120kPa,支墩混凝土与砂质粘土间的摩擦系数u=0.25,河流最大冲刷深度1.0m;右岸为泥质页岩,地基承载力特征值fak=300kPa,支墩混凝土与泥质页岩间的摩擦系数u=0.4,无冲刷深度。根据以上条件,确定该圆弧形拱管管道管壁的设计厚度及两岸支墩的尺寸。
总说明
审核尹克明校对王水华心的设计李健李健图集号
06S506-2
oLiKAC
ikaoaa-aoikca
解:根据工程所在地区的地震、气象条件,该工程管道符合本标准图集的适用范围。
由管道公称直径DN900,管内工作压力P=1.0MPa,基本风压值0.7kN/m2,保温条件,设计跨度L=79m,矢跨比u=1/7查31页“允许跨度L)选用表”得t=20mm。由支墩混凝土与土壤间的摩擦系数u=0.25.u=0.4,查50页表格分别得:左岸支墩平面尺寸a=10.1m,b=8.1m,支墩高h=3.14m(因最大冲刷深度为1.0m,需将h4由0.78m改为1.0m,因此支墩高度为2.92m+0.22m=3.14m),支墩底面最大压力80.2kPa<120kPa;右岸支墩平面尺寸a=8.1m,b=6.5m,支墩高h=2.92m(右岸为泥质页岩,无冲刷深度要求),支墩底面最大压力92.9kPa<300kPa。Kaoaa
总说明
审核尹克明校对王水华的设计李健李健图集号
06S506-2
iiKaoaaaoKAca
iiiKaoaa~aotiKAca
设计壁厚
公称直径(mm)
DN1000
允许跨度选用简图
每米钢管重量表
矢跨比
圆孤拱管矢跨比u=f/L
几何参数关系表
.10347
拱管允许跨度(L)的含义见简图所示,2.
圆拱轴线半径‘R=α×L,圆拱轴线长度S=β×L3.
4.hmin一支墩最小埋深(m)。单位:kg
.06250
.04116
跨度选用简图及每米钢管重量表审核尹克明校对李健李健设计王水华11ka0aac
图集号
06S506-2
11ka0aagoko
iiiKaoaa~aotiKAcabzxZ.net
(kN/m2
非保温
非保温
非保温
非保温
非保温
非保温
非保温
非保温
非保温
注:表中u为拱管失跨比,t为钢管设计壁厚。t=8mm
充允许跨度(L)选用表
允许跨度(u=1/4)
t=10mm
t=12mm
t=14mm
t=16mm
允许跨度(u=1/5)
单位:m
alt=16mm
:10mm|t=12mm
nt=14mm
DN300跨度选用表(u=1/4、1/5)审核尹克明校对李健查健 设计王水华小11ka0aa2a0
图集号
06S506-2
11koaaaokAo
小提示:此图集内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准图集文档。
