SOSOSZOAO
10SS705
国家建筑标准设计图集
雨水综合利用
中国建筑标准设计研究院
图集号
02S101矩形给水箱
图集名称
02SS104二次供水消毒设备选用与安装01SS105常用小型仪表及特种阔门选用安装02S106中小型冷却塔选用及安装05S108倒流防止器安装
06SS109管网叠压供水设备选用与安装05SS121热水机组选用与安装

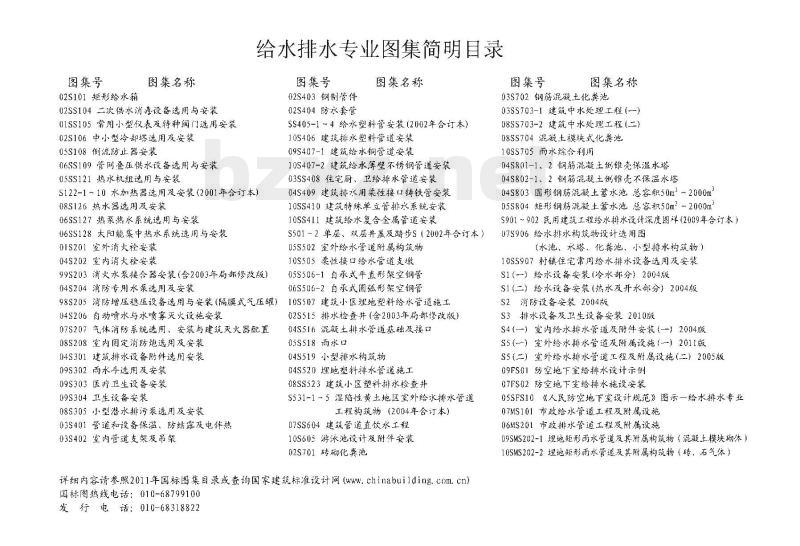

给水排水专业图集简明目录
图集号
02S403钢制管件
02S404防水套管
图集名称
图集号
图集名称
03S702钢筋混凝土化粪池
03SS703-1 建筑中水处理工程(—)SS405-1~4给水塑料管安装(2002年合订本）10S406建筑排水塑料管道安装
09S407-1建筑给水铜管道安装
10S407-2建筑给水薄壁不锈钢管道安装03SS408住宅厨、卫给排水管道安装S122-1～10水加热器选用及安装（2001年合订本）08S126热水器选用及安装
06SS127热泵热水系统选用与安装06SS128太阳能集中热水系统选用与安装01S201室外消火栓安装
04S202室内消火栓安装
99S203消火水泵接合器安装（含2003年局部修改版）04S204消防专用水泵选用及安装98S205消防增压稳压设备选用与安装（隔膜式气压罐）04S206自动喷水与水喷雾灭火设施安装07S207气体消防系统选用、安装与建筑灭火器配置08S208室内固定消防炮选用及安装04S301.建筑排水设备附件选用安装09S302雨水斗选用及安装
09S303医疗卫生设备安装
09S304卫生设备安装
08S305小型潜水排污泵选用及安装03S401管道和设备保温、防结露及电伴热03S402室内管道支架及吊架
04S409建筑排水用柔性接口铸铁管安装10SS410建筑特殊单立管排水系统安装10SS411建筑给水复合金属管道安装S501～2单层、双层井盖及踏步S（2002年合订本）05S502室外给水管道附属构筑物10S505柔性接口给水管道支墩
05S506-1自承式平直形架空钢管06S56-2自承式圜孤形架空钢管
10S507建筑小区理地塑料给水管道施工02S515排水检查井（含2003年局部修改版）04S516混凝土排水管道基础及接口05S518 雨水口
04S519小型排水构筑物
04S520埋地塑料排水管道施工
08SS523建筑小区塑料排水检查井S531-1-5湿陷性黄土地区室外给水排水管道工程构筑物（2004年合订本）
07SS604建筑管道直饮水工程
10S605游泳池设计及附件安装
02S701砖砌化粪池
详细内容请参照2011年国标图集目录或查询国家建筑标准设计网（chinabuilding.com.cn)国标图热线电话：010-68799100发：行电话：010-68318822
08SS703-2 建筑中水处理工程(二)08SS704混凝七模块式化粪池
10SS705雨水综合利用
04S801-1、2钢筋混凝土倒锥壳保温水塔04S802-1、2钢筋混凝土倒锥壳不保温水塔04S803圆形钢筋泥凝土蓄水池总客积50m2~2000m205S804矩形钢筋混凝土蓄水池总容积50m22000mS901～902民用建筑工程给水排水设计深度图群（2009年合订本）07S906给水排水构筑物设计选用图（水池、水塔、化粪池、小型排水构筑物）10SS907村镇住宅常用给水排水设备选用及安装S1（一）给水设备安装（冷水部分）2004版S1（二）给水设备安装（热水及开水部分）2004版S2消防设备安装2004版
S3排水设备及卫生设备安装2010版S4（-）室内给水排水管道及附件安装（一）2004版S5(--）室外给水排水管道及附属设施（-）2011版S5（二）室外给水排水管道工程及附属设施（二）2005版09FS01防空地下室给排水设计示例07FS02防空地下室给排水施设安装05SFS10《人民防空地下室设计规范》图示一给水排水专业07MS101市政给水管道工程及附属设施06MS201市政排水管道工程及附属设施09SMS202-1埋地矩形雨水管道及其附属构筑物（混凝土模块瑚体）10SMS202-2埋地矩形雨水管道及其附属构筑物（砖、石气体）国家建筑标准设计图集
10SS705
雨水综合利用
批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社

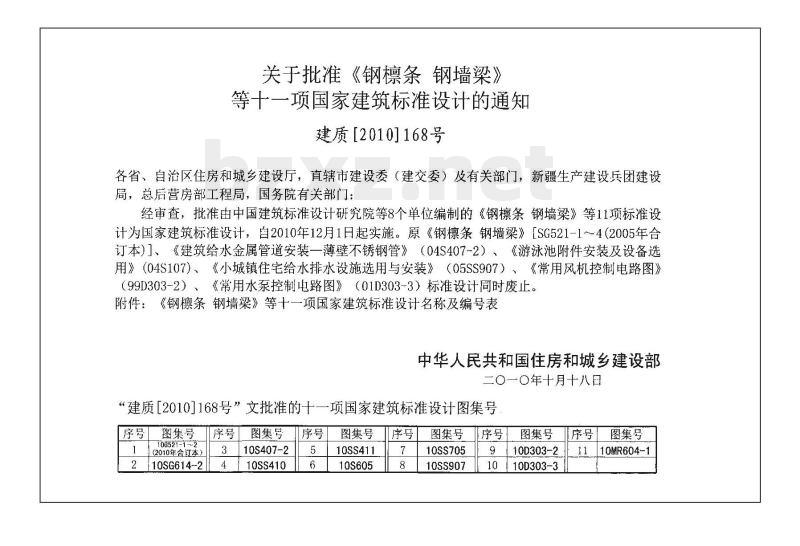

关于批准《钢標条钢墙梁》
等十一项国家建筑标准设计的通知建质[2010]168号
各省、自治区住房和城乡建设厅，直辖市建设委（建交委）及有关部门，新疆生产建设兵团建设局，总后营房部工程局，国务院有关部门：经审查，批准由中国建筑标准设计研究院等8个单位编制的《钢標条钢墙梁》等11项标准设计为国家建筑标准设计，自2010年12月1日起实施。原《钢擦条钢墙梁》[SG521-1～4（2005年合订本）]、《建筑给水金属管道安装一薄壁不锈钢管》（04S407-2）、《游泳池附件安装及设备选用》（04S107）、《小城镇住宅给水排水设施选用与安装》（05SS907）、《常用风机控制电路图》（99D303-2）、《常用水泵控制电路图》（01D303-3）标准设计同时废止。附件：《钢条钢墙梁》等十一项国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一〇年十月十八日
“建质[2010]168号”文批准的十一项国家建筑标准设计图集号序号
图集号
0G521-1-2
（2010年合订本）
10SG614-2
图集号
10S407-2
10SS410
图集号
10SS411
10S605
图集号
10SS705
10SS907
图集号
10D303-2
10D303-3
图集号
10MR604-1
批准部门
主编单位
雨水综合利用
中华人民共和国住房和城乡建设部中国建筑设计研究院机电专业设计研究院中国建筑标准设计研究院
实行日期
月二〇一〇年十二月一日
总说明
雨水利用工程设施选用计算
雨水入渗系统
渗透排放--体化系统说明
渗透管-排放一体化系统示意图
（集水）渗透检查井安装图
渗透式排水沟选用图
0-BIC雨水渗透系统说明
过滤井大样及Q-BIC雨水渗透系统示意图·Q-BIC渗透平面组合示意图
Q-BIC雨水箱大样
检查井（过滤件，雨洪控制井）非身组合图··检查井（过滤井。雨洪控制井）画填Q-BIC水箱通风口及检查井连接
雨水收集回用系统
雨水收集固月系统流程图（过滤处理）电气控制原理图及控制要求
批准文号
统一编号
图集号
建质【2010】168号
GJBT-1147
10SS705
雨水处理流程典型平面布置图
雨水处理流程剖面图
不同处理水量所需设备及建筑面积弃流装置和雨水弃流系统设讨说明：室外弃流系统安装图(
室外弃流系统安装图（
弃流控制器和复合流过滤器外形图·弃流控制器和复合流过滤器基础图：流量型雨水初期弃流,装置设计说明·流量型雨水初期弃流装置安装图雨水储水罐选用图
Q-BIC丽水收集阿用系统示意图
翼料模块组合水池选用说明
塑料模块组合水池安装示意图及大样图雨水调蓄排放系统及其他
雨洪调蓄排放系统示意图·
环保雨水口安装图
拦污雨水口
主编单位负责人
主编单位技术负责人一貌贾革
技术审定人
设计负责人
渗排材料安装说明及构造示意图渗排材料安装详图
成品排水沟选用表及安装说明
成品排水沟盖柄
V型排水沟安装图
缝隙式排水沟安装图（
路边排水海安装图
露台成品渗排沟及安装示意图
树脂混凝土排水沟大样及安装图缝式排水沟安装图（二）
管件组合式塑料雨水检查并选用图(--管件组合式塑料雨水检查升选用图（二全国主要城市峰雨资料·
图集号
市核赵锂校对失跃云牛足设计享金熟司10SS705
编制依据
总说明
入渗，入渗设施的选用，施工图设计一般由给水排水专业完成。埋地入渗系统的典本图集根据建设部建质函[2006]71号“关于印发“2006-年国家建筑标准设计编制工作计划》的通知”进行编制。2
设计依据
《建筑与小区雨水利用工程技术规范》《建筑给水排水设计规范》
《建筑中水设计规范》
《室外排水设计规范》
《建筑给水排水及采暖工程施工质量验收规范》适用范围免费标准bzxz.net
GB 50400-2006
GB50015-2003（2009年版）
GB 50336-2002
GB 50014-2006
GB 50242-2002
3.1本图集适用于民用建筑及小区，工业建筑及厂区的雨水利用工程。市政雨水利用工程可参考本图
3.2本图集不适用于雨水作为生活饮用水补水，游池衫水的雨水利用工程。系统类型与构成
4.1系统类型
4.1.1雨水利用系统包括：雨衣入渗、雨水收集回用、菌水调蓄排放，如图1.目前我国建筑小区雨水利用工程中最普遍采用的是雨水入渗和雨水收集回用，一个工程项目可采用其中的一种，或两种同时采用。雨水利用
雨水入渗
雨水收集回用
图1雨水利用系统的种类
雨水调蓄排放
4.1.2图1中的三种雨水利用系统都应设置雨水储存容积和雨水溢流外排设施。4.2入渗系统的构成
入渗系统可分为理地入渗和地面入渗。4.2.1埋地入渗系统的入渗面隐蔽在地表面之下，通过埋地入渗设施实现雨水的型构成见图2
硬化地（屋）面雨水拦污雨太口理地管道—雨水过滤井
入渗设施
市政雨水管网
图2埋地入渗系统的构成
4.2.2地面入渗的入渗面裸露在地表面，其设施一般由室外土建、景观环境、给水排水等专业设计和施工。地面入渗约一般典型构成如图3所示，硬化面雨水可直接进入入渗设施，透水砖、透太路面等就地入渗设施未在地面渗透图中表示。地面入渗系统可参见土建专业标准图。硬化面（屋面、地面）雨水→地面汇流入下凹绿地入渗市政雨水管网
地面汇流入浅沟、渗渠等地面入渗设施图3地面入渗系统的构成
4.2.3拦污雨太口的功能是收集雨水，同时拦截雨水中的树叶等杂物。雨水口内设置网筐，拦截雨水中的固体物质，网筐能够取出清理。雨太口为成品，材质为树脂混凝土或PE塑料。
4.2.4雨水过滤并设置在入渗设备的入口处，主要功能是初沉淀，去除雨水中的泥沙，减少入渗设施内的沉积物。雨水过滤井为成品，材质为PP塑料。4.2.5入渗设施是埋地入渗系统的核心单元，雨水在这里储存和渗透。主要有：入渗管沟、模块渗透沟、入渗池、入渗井等，其中入渗管沟由穿孔管外敷砾石构成。入渗设施的土壤渗透面处需要数设土工布。总说明
审孩赵理m校对未跃云朱足设讯赵世明图集号
10SS705
4. 3 雨水收集回用系统的构成
4.3.1雨水收集回闲系统·一般包括：收集、弃流、雨水储存、水质处理和雨水回用。当丽水较为洁净时，也可不设置初期雨水弃流。4.3.2景观水体（不包括喷泉等水质要求较高的水景）丽水收集回用系统的构成简单且节省造价，其典型构成见图4。杂用水
「沉集雨水
奔流装置或系统
入渗或排放
景观水体
水质净化设施
图4景观水体雨水收集利用系统
市政雨水管网
或地面水体
1）汇集的雨水经弃流装置或弃流系统，用管道输送到景观水体户储存，超过设计利用标准的水量经溢流管道排到市政雨水管网中。汇集的雨水为屋面雨水，也可是屋面、路面混合丽水。
2）当水体周边有漫坡绿地时，硬化面的雨水可流经绿地进入水体，这时绿地可起到对初期雨水的净化作用，替代弃流装置或弃流系统。若绿地需要在雨施肥，绿地径流宜采取工程措施进行初期雨水弃流。3）水质净化系统维持太体的水质达到使用标准，水体储存的弱水可用于景观水体补水、浇灌绿地等杂用。水质净化系统属景观水体的常规配置设备，可兼作雨水的净化设施。
4）水体既是雨水用户（或用户之--），又是雨水的储存设施。丽水的蓄存通过如下方式实现：水体设置早季（低）水位和雨季（高）水位，两水位之间的容积蓄存雨水；或者设置设计水位和溢流水位，利用水位之间的容积蓄存雨水。景观设计应考虑不同水面标高时的景观效果。5）对二无市政雨水管道的居住区或村镇，溢流雨水可引入地面水体或排水沟当建筑区中另有中水等水源时，系统中还应含有补亦设施。4. 3. 3生活杂用水或空调冷却塔补水的雨水收集回用系统的典型构成见图5。1）经过初期弃流的雨水用管道输送到雨水储存池中，超过设计标准的雨太量溢流排除到市政雨水管网。
2）图中用衣管网的用户包括绿化用太、循环冷却系统补水，汽车冲洗用水，路面、地面冲洗用水、冲厕用水、消防用水等.汇集雨水
弃流装置或系统
水质保持
雨水储存
市政雨水管网
图5杂用水雨水收集回用系统
3）系统中必须设置补水设施。
水质处理
清水池
用水管网
4.3.4弃流装置或系统。弃流环节的主要功能是拦截降雨初期径流，径流厚度一般不超过2～3mm，当拦截的水量达到设定值时弃流终止；或者根据来水的水质决定是否弃流。拦截的初期雨太或排入市政雨水營网，或就地入渗。弃流装置有容积式和流量计量式。弃流系统由分流井、弃流设备、初期过滤设备构成，如图6，其功能和原理详见安装图部分。
奔流设备初期过滤
分流井！
市政雨水管网
图6弃流系统
4.3.5雨水储存有土建水池成品容器，塑料模块拼装池等多和类型。雨水储存的停留时间一般在几天以上，储存过程中会形成自然沉淀，使水质得到净化。储存池的超量来很难控制，因此水池一般设于室外或设在地下室与室内空间隔离。雨水储存是系统构成的必要单元。
4.3.6雨水的水质处理有多种形式，一般有：絮凝过滤、普通过滤、快速过滤等。当雨水用户对水质要求非常高时，可在过滤处理后增加深度处理，雨水水质处理去除的污染物主要是COD、SS、色度等。经过处理的水，其水质要求执行《建筑与小区雨水利用工.程技术规范》GB50400-2006第3.2.5条的规定。雨齐污染物的可生化性很低，不宜采用生化处理设备。总说明
区集号
吉核越锂校对未跃云毕足主设计赵世明托面
10SS705
4.4 调蓄排放系统的构成
调蓄排放系统由雨水收集管网、调蓄设施、排水管道构成，其中调蓄设施优先利用天然注地、池塘、景观水体，也可采用埋地调蓄泡，5
系统选用
5. 1 系统选用原则
5.1.1雨水利用的目标是拦截灡亦、降低外排径流量，雨水利用系统的选择，配置围绕此目标进行。
5. 1. 2 当采用--种系统控制利用的雨水量达不到雨水控制目标时，应组合采用入渗系统和收集回用系统，或调蓄排放系统。5.1.3年均降雨量较少的城市，宜首选地面雨水入渗系统。5.1.4有景观水体的建筑区，宜首选收集雨水进入景观水体储存，并团用于水体补水或生活杂水。
5.1.5对于降雨量充沛（例如年均降雨量大于800mm）且杂用求需求用量较多的建设项自，宜优先选用雨收集回用系统。5.1.6雨水需求用水量较小的建设项目，应优先选择南水入渗累统，5. 1. 7 地面雨水宜采用入渗系统，5.1.8收集回用系统宜收集屋面等洁净汇水面雨水。当以景观水体储存雨水时，可收集地面南水。地面雨水最好流经草地或初期菌太弃流设施再进入景观水体。5. 1. 9 下列情况之一者不得采用雨水入渗系统:1）土壤渗透面与地下水位的距离小于-1. 0m2）土壤的渗透系数小于1×10m/s或大于1×10m/s。5. 1.10 下列场所之一老不得采用雨水入渗系统：I）需防止陡坡塌、滑坡灾害的危险场所；2）对居住环境以及自然环境造成危害的场所；3）自重湿陷性黄土，膨胀土和高含盐土等特殊土壤地质场所。5. 1.11下列情况之一~者不宜采用雨水收集回用系统：1）年均降雨量小于400mm；
2）雨水年回用水量小于项目年总用水量的3%。5.2 入渗系统
5. 2. 1入渗系统宣优先选择下凹绿地等地面入渗系统5.2.2采用埋地入渗系统时，宜优先选用入渗管沟、模块渗透沟。采用入渗池时，应进行详细的土力、承载计箕，且土壤渗透系数应大于5×10m/s。5.2.3地下室顶板上面的覆土层当顶板和土层之间数设有疏水板（管）时，可用于土壤入渗。
5.2.4理地入渗设施不应设置在机动车道下。入渗管一渠包裹土工布的外侧边距建筑基础外墙不得小于3m，入渗池外壁距建筑基础外壁不得小于10m。5. 3液集回用系统
5.3.1当建筑区设有景观水体时，水利用应优先选择景观水体蓄存雨太，储存的耐水可做水体补水、绿地灌溉和地面浇洒等杂用水，5.3.2设有岭却举的建设项目，雨水收集回用系统的丽水用户宜包括冷却塔补水由一空调冷打塔补水的水质要求较高，水质处理工艺应至少采用絮凝过滤：当雨水水质较差时应采用深度处理。
5.3.3当雨水回用部位仅为绿地浇灌和地面冲洗时，可省略消毒工艺；若雨水愿水太质较好（比如多雨城市的清洁屋面雨水），水羡处理工艺，用水调节单元都可省略，汛水直接从雨水储存泄抽取，恒应确保从水位的上部取水，不犹动池底部的沉积层，
5.3.4水质处理工艺或设备的选择应根据用水的水质要求和进水水质确定。出水水质应满足《建筑与小区丽水利用工程技术规范》GBS0400-2006第3.2.5条要求。6其他
6.1本阁集未注明的尺+单位均以mn计。6. 2 入选本标准图的产品以实际使用经验为依据。6.3入选本图集的产品包括在国处生产，但在国内市场上有销售的产品。6.4雨水和用工.艺按初步设计深度编制，还应由专业承包商进行深化设计，并由专业承包商施工安装或指导施工安装。本图集参加编制单位
北京泰宁科创丽水利用技术股份有限公司北京科净源科技殿份有限公司
佛山威文管道系统有限公司
亚科排水科技（上海）有限公司总说明
图集号
申核超理校对|朱跃云|来足美谈法赵世界责10SS705
雨水利用量的计算
1.1雨水设计径流总量
雨水利用工程设施选用计算
Wz-收集回用设施承担的溺水利用量（m\）；当有初期南水弃流时，应扣臻弃流量；
建设工程项目中雨水径流利用的对象是硬化询上的雨水。硬化面上雨水径流量的计算采用2年重现期最大24h降雨径流量。W=10Ych.F
式中：W-硬化面雨水设计径流总量（m）；c-硬化面雨量径流系数，按表I取值；h:-2年重现期最大日降雨厚度（mm）；F-硬化面汇水面积（lm2）
下垫面种类
硬屋面、未铺石子的平屋面、沥素屋面铺石子的平屋面
混凝土和沥青路面
块石等铺砌路面
丁蜘砖、石及碎石路面
1. 2客利月设施设计利用量
雨量径流系数
雨量径流系数亚。
0. 8 ~ 0. 9
0. 8 ~ 0. 9
离本利用设施一般包括入渗和收集回府，二者利用的水量之和为雨水设计径流总量，即：
W+W;=w
W-lowet ha Fi
W,-10P.. h. F,
Fi+F;=H
式中：Wi-入渗设施承担的南水利用量（m）；-入渗设施汇本（硬化）面雨量径流系数Fi-入渗设施汇衣（硬化）面积（hm2）；(2)
里2-收集回用设施汇水（硬化）跖雨量径流系数；Fz-收集回用设施汇水（硬佗）面积（hm2）；当项目中含有调蓄排放设施时，上述计算中还应包括调排放设施的汇水面雨太收集量W3。
雨水利用设施的利用能力配置
2. 1.入渗设施的入渗能力和入渗面积按下式配置：W,-αKJA:t: >W:
A.aw, /(akJts )
式中：W-入渗设施的渗透水量（m）;α-综合安全系数， 一般可取0. 5 ~ 0. 8;K-土壤渗透系数（m/s），按表2选取；J-水力坡降：--般可取」=1.U;
A-需要配置的有效渗透面积（m'）；l.-渗透时间（s），按24h选取；对于渗透池和渗透井，宦按3d选取。表2土壤渗透系数
粉质粘土
均质中砂
粒径（mm）
所占董量（%）
渗透系数K
5. 7 ×10**~ 1. 16 ×10-
1. 16 × 10 *~ 5. 79 × 10*65. 79 × 10 *~ 1. 16 ×10 *
1. 16 ×10- - 5. 79 × 10-
5. 79 × 10-5~ 2. 31 × 10
4. 05 × 10-1 ~ 5. 79 × 10 对于下凹绿池入渗，可用简化方法替代式(6)和式(7)的计算，即：每平方米下凹绿地可承担1m以内的硬化面雨水。雨水利用工程设施选用计算
图集号
孩赵陵对朱疾云未跃设州赵世记-页10SS705
2.2渗透设施有效渗透面积A；按下列要求确定2.2.1水平渗透面按实际面积计算；2.2.2竖直渗透面按有效水位高度的1/2对应的面积计算；2.2.3斜渗透面按有效水位高度的1/2所对应的斜面实际面积计算：2.2.4埋地渗透设施的顶面积不计。2.3收集回用设施的供水能力或用户数量按式(8)配置：Eqinil>W2
式中：qi-第i种用水户的日用水定额（m\/d），根据《建筑给水排水设计规范》GB50015-2003（2009年版）和《建筑中水设计规范》CB50336-2002计算；ni-第i种用水户的用户数量；
t-用水时间，一般取3d。
当有初期雨水弃流时，Wz应扣除弃流量。当雨水用户配置不满足式（8）要求时，需另设入渗等设施消纳雨水当雨水主要用于小区景观水体，且作为该水体主要水源时，可不受式(8)约束。2.4调蓄排放设施的排放能力配置。调蓄排放设施的议计排太流量应取下列两式中的较小值：Q'-0. 2qF
式中：Q\-设计排水流量（L/s）；0.2-建设项目开发前的流量径流系数；(9)
Q-设计暴雨强度[L/（s-hm2）］，可按2年重现期、10～15min降雨历讨计算；F,-调蓄排放设施的汇水面积（hm2）；W3-调蓄排放设施承担的雨水量（m\），珂参照式(4)计算；t3-排空时间（s），宜按6～12h计。根据设计排水量Q确定排放管管径。3雨水利用设施的储存容积配置
3.1入渗设施的储存容积应满足下式的要求：y. amax (w.-60αA,KJtr )/na
式中：V1\渗透设施的有效储水容积（m2\），为溢流水位以下的容积；(11)
t。-渗透设施产流历时（min），宜小于120nin；We一渗透设施进水量（m\），按下式计算，且不大于W1.W。-1.25× [60 × 1000 ×(F,甲a+F0)]t:式中：F，-渗透设施受纳的集水面积（hm3）；或客地雨水汇水面积；平-流量径流系数；
F。一渗透设施的直接受水面积（hm\），对于理地渗透设施取0；(12)
q。-暴雨强度[L/（s·hm°）1；降雨重现期宜取2年，降雨历时取产流历时t。；nk一填料的孔隙率。
3. 2 对于入渗池和入渗并，储存容积应满足下式：i>W
3.3收集回用设施雨水储水池的储存容积V（m\）应按下式配置V2 > W2
当雨水主要用于小区景观水体，且作为该水体主要水源时，景观体的储存容积不宜小于常年最大月（硬化面）降雨径流量扣除该斥雨水用水量。观水体的储存容积应按观设计正常水位（或者旱季水位）和水体溢流水位（或者雨季水位）之间的容积计
3.4调蓄排放设施的雨水储水池的调蓄池容积V，（m）可按下式配置：V,-maxl1000
（Q-Q）t,
=max[60.F, （P-0.2) 1000
式中：V-调蓄池容积（m \）；（-雨水设计流量（L/s）；
la-调蓄池蓄水历时（min），不大于120min;W。-流景径流系数;
Qn-暴菌强度[L/（s.hm\）1；降雨重现期宜取2年，降雨历时取替太历时tn。4雨水处理设备计算
4.1当设有雨水清水池时，雨水处理量按下式计算：Q,
式中：Q，-设备处理能力（m/h）；y-管网日用雨水量（m2）：按Zqini计算；雨水利用工程设施选用计算
图集号
事赵锂校对朱跃云牛肤设世非如页10SS705
T-雨太处理设施的E运行时间（h），可按20～24h取值。4.2 当无雨水清水油和高位水箱时,雨水处理量按回用雨水系统的设计秒流量计算。5雨水收集回用系统年利用雨量的评估5.1雨亦妆集回册系统的年可用雨水量按下式计算：W,=(0. 6 ~ 0. 7) × 104. 1:F中：W。-南水的年可用雨水量（m2）；一辅量径流系数，取表1中的低限值;ha-年降雨厚度（mm）；
F－计算汇水面积（hm\）；
0.6-0.7-收集回用的降雨量系数。5. 2 雨水收集回用系统的最大日降丽可利用量按式(4)计算。(17)
5. 3雨水收集回用系统用户的最高日需用水量Q。（各用户最高目叠加）根据《建筑给水排水设计规范》GB50015-2003(2009年版）和《建筑中水设计规范》GBS0336-2002按式计算：
Qa-ain
5.4雨水收集回系统的年用水量根据《民用建筑节水设计标准》GB50555-2010相关条文计算。
5.5年实际雨水利用量Q.计算：
5.5.1当水池容积V2满足式(19)，既不小于日雨水可利用量，并且日需太量Q满足式(20)，即不小一日雨水可利用量的1/3::W2
则年实际再水利用量0。为可利并弱水量W：Qa= w.
5. 5.2当不满足式（19)：则
Q.=W.V-/W:
当不满足式（20)，则
Q.-3W.Qa/W,
（22)
当式（19）、式（20）两式都不满足，则Q：取式（22）、式（23）两式的最小值。5.5.3当雨水景观湖蓄存雨水，可按最大月降雨进行水量平衡计算，估算全年雨水利用量Q.
6计算例题
6.1 雨水入渗系统
北京某小区有1000m（0.1hm2）的屋面雨水需要采用地下渗透，渗透设施为镂空塑料模块廖避渠，孔隙率n为95%，土壤为粉土。试计算所需的渗透面积和储存容积。
6.1.1入渗设施设计降雨重现期取2a，相对应的北京市最大日降雨厚度为86mm6.1.2日雨水径流量。查表1，屋面雨量径流系数。取0.9。根据3式，屋面雨水日径流总量为：
W =109: ho F=10 × 0. 9 × 86 × 0. [=77. 4 (m 3)6. 1.3渗透面积配置。设计雨水入渗量W。取日雨水径流量Wl，渗透时间t：取24h（24×3600s），查表2，土壤渗透系数K取5×10-m/s。α=0.6、J=1，根据式(6)，需要的渗透面积为：
A+>W// (αkJt. ) =77. 4/ (0.6×5×10 6 ×1×24×3600) =298.6(m)渗透面积A按300m设置，
6.1.4渗透渠进水量计算。北京地区降雨强度公式：Q。~2001 (1+0.8111gP)
(t+8)# 711
屋面流量径流系数里m取1，取Fr=0.1hm、F=0，根据式(12)，渗透设施进水量为：
We=1.25[60*1× (F,a+F）It0 00750et9
当t。为60min时，有：
降雨强度：
渗透渠进水量：
g.=123. 9 [L/(s hm2)]
Wc-0. 0075 × 123. 9 × 60-55. 76 (m*)分别计算各个历时的进水量，填入表3第3栏，当降雨历时为155min时，进水量（77.38m\）接近设计日雨水径流量（77.4m2），达到设计标准，更长降雨历时的渗渠进水量为W:则不再增加。
6.1.5渗透渠入渗量计算。表3中第4栏是各降雨历时渗透设施中的雨水入渗量，随雨水利用工程设施选用计算
图集号
审核锂校对朱跃云|县设码赵世明和如10SS705
时间线性增长。例如当t：为60min时、入渗量为：60 α A,KJte-60 × 0. 6 × 300 × 5×10 -×) × 60=3. 24(m)6.1.6 设施储存容积配置。表3中第5栏是渗透设施中累积起来的待渗雨水量，为进水量和入渗量之差随着降雨历时约增加，累积水量不断增加，在155min达到最大，为69.01m2。由式（11)得设施储存容积：Ve +max (We-60 αA.k3te) / nt=69.01/0. 95=72. b(m)渗透渠储存容积设计参数取73㎡。表3渗透渠储水量计算表
降雨历时
t (min)
降雨强度
q.(L/s.hm2)
6.2耐水收集回用系统
渗渠选水量
渗渠渗水量
60αA,KJT(m)
渠中积水量
3~4(m2)
某小区屋面面积3.45万m，基中70%的屋面做雨水收集，回用于小区的杂用水。其余屋面和室外路面雨水做入渗利用。杂用木管网系统最高日用水量为449.1m，其中冲厕206.6m2，绿化浇酒210m2，洗车32.5m2。补采用小市政中水。要求确定二程规模和评估年用雨水量。
[解］
设施规模配置：
6.2.1雨水收集回用工程设计重现期取1a，当地li重现期最大日降雨量为55mm1）日雨水径流量。查表1，屋面雨量径流系数P.取0.9，根据式(4)，屋面雨水24h径流总量为：
10。 h, F=10 × 0. 9 × 55 × 3. 45 × 70%-1195. 4 (n)2）弃流雨水量。考虑2mm初期径流雨水弃流，则弃流雨水量为：W; =1U × 8 × F=10 × 2 × 3. 45 × 70%=48. 3 (m)3）雨水日可利用量：
W,=1195. 4-48. 3=1147. 19 (m)4）收集回用设施的水能力配置符合式(8)要求，为：2q:n,t=449.1m×3=1347. 3 m2≥W25）菁水法容积根据式（14)配置，取蓄水池容积：V, =1150 m\>W?
6）雨水处理设备配置。雨水用途有冲厕和洗车，需要过滤处理。过滤设备规模根据式（16）计算，为：
0, =w,
- -449. 1/24=18.7(m1/hl
取整数20m2/h选择过滤设备。
6. 2.2 在用雨水量的评估:
1）根据式（17），雨水妆集回用系统的年可用雨水量为（系数取0.65）：W, = (0. 6-0. 7) × 10. h.F=0. 65 × 10 × 0. 8 × h1 × 3. 45=17.94h:(m2)
从当地气象资料查得1a重现期年降南量为800mm，得年可用雨水量为：Wa-17. 94 ×800-14352 (m*)
2）雨水收集回用系统的最大日降雨可利用量按式(4)计算，为：Wz-1147. 1 (m7)
3）雨水收集回用系统用户的高日需用水量0:根据式(18)计算，本算例为已知，
Q.=449.1 (m*)
4）年实际雨水利用量Q：
V2-1150 (m*) > Wz-1147.1 (m*)Qa=449.1(m2)>W2/3=1147.1/3=382.4(m)水池容积满足式(19)，同时尸需量满足式(20)，根据式(21)，有：Q.= W.-14352(m2)
雨水利用工程设施选用计算
图集号
审核赵理校对郭金鹏设赵世明
10SS705
