10SG813 钢筋混凝土灌注桩

　　10SG813《钢筋混凝土灌注桩》图集适用于我国非抗震设计以及抗震设防烈度不大于8度地区一般工业与民用建筑的桩基础工程。　　图集包括一般灌注桩和抗拔灌注桩两类，可用于主要承受压力桩、偏心受压桩、抗拔桩的桩身结构承载能力极限状态及正常使用极限状态的计算或验算。选用表中提供了桩身受压承载力设计值、受弯承载力设计值、大小偏心界限压弯承载力设计值、受剪承载力设计值、受拉承载力设计值、抗裂承载力标准值，设计人员可根据具体受力情况直接选用。图集还提供了桩身配筋模板图及连接构造图，施工人员可按图施工。

国家建筑标准设计图集
10SG813 钢筋混凝土灌注桩

【基本信息】
组织编制：中国建筑标准设计研究院
批准部门：中华人民共和国住房和城乡建设部
出版单位：中国计划出版社
批准文号：建质[2010]60号
实行日期：2010年6月1日
ISBN：978-7-80242-517-0

【目录】
1. 总说明
2. 一般灌注桩配筋图
3. 抗拔灌注桩配筋图
4. 一般灌注桩（YZ）选用表（C25、C30、C35、C40）
5. 抗拔灌注桩（BZ）选用表（C30、C35）
6. 桩顶与承台连接构造
7. 试桩桩顶构造
8. 附录1 灌注桩设计选用实例
9. 附录2 灌注桩施工常见问题及预防措施

【总说明】

1 编制依据
1.1 本图集根据建设部建质函[2009]81号“关于印发《2009年国家建筑标准设计编制工作计划》的通知”进行编制。
1.2 设计依据：
- 《建筑地基基础设计规范》CB50007-2002
- 《建筑结构荷载规范》GB50009-2001（2006年版）
- 《混凝土结构设计规范》GB50010-2002
- 《工程结构可靠性设计统一标准》GB50153-2008
- 《建筑地基基础工程施工质量验收规范》GB50202-2002
- 《混凝土结构工程施工质量验收规范》CB50204-2002
- 《建筑桩基技术规范》JGJ94-2008
- 《建筑基检测技术规范》JGJ106-2003

2 适用范围
2.1 本图集灌注桩设计使用年限为50年，适用于一般工业与民用建筑的桩基础工程。
2.2 本图集灌注桩按二类环境进行耐久性设计。当用于三类、四类、五类环境中或设计使用年限大于50年时，应根据使用条件按有关规范进行耐久性设计。
2.3 本图集灌注桩适用于我国非抗震设计以及抗震设防烈度不大于8度的地区。

3 代号：规格和标记
3.1 灌注桩代号与规格选用索引（表1）

表1 灌注桩代号与规格选用索引
- 一般灌注桩 (YZ)：
- 强度等级：C25、C30、C35、C40
- 配筋型号：A型、B型、C型、D型、E型、F型、G型
- 桩径：400、500、600、700、800、900、1000、1100、1200、1300 mm
- 抗拔灌注桩 (BZ)：
- 强度等级：C30、C35
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

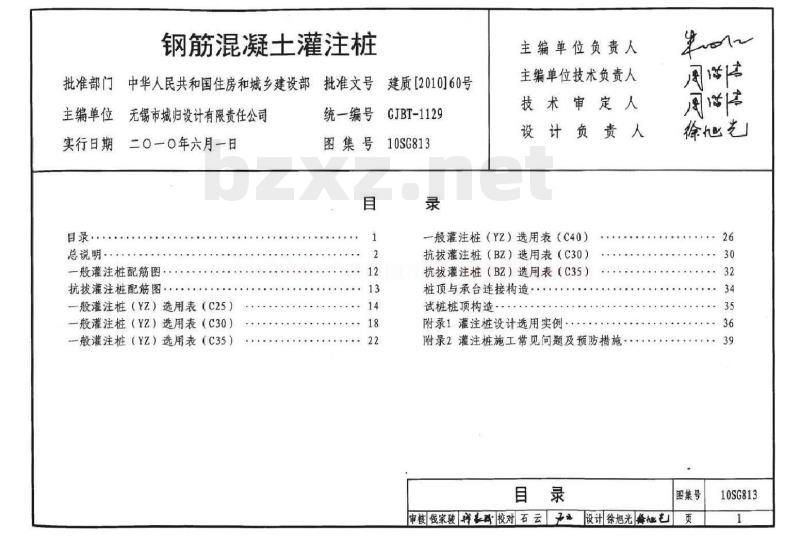

10SG813
