13SG619-5 房屋建筑抗震加固（五）（公共建筑抗震加固）

　　13SG619-5《房屋建筑抗震加固（五）（公共建筑抗震加固）》国标图集适用于抗震设防烈度为6～8度地区，经抗震鉴定后需要进行抗震加固的现有多（高）层框架结构、多（高）层框架-抗震墙结构、大跨钢结构屋盖的抗震加固。包括体育建筑、电影院、博物馆、档案馆、商场、展览馆、会展中心、旅馆、办公建筑、科学实验建筑等公共建筑。主要内容为：框架结构增设钢构套、钢筋混凝土套加固，增设抗震墙加固，增设防屈曲支撑加固，增设金属屈服型阻尼器加固，增设钢支撑加固、增设粘滞型阻尼器加固；大跨钢结构的杆件加固、支座加固、体系加固；基础的柔性基础改为刚性基础加固、独立基础改为条形基础做法，新加抗震墙基础做法，并给出了某体育馆抗震加固设计示例。本图集列举出较为典型的加固构造措施，是对《建筑抗震加固技术规程》、《建筑抗震鉴定标准》的阐释，可供工程设计人员、施工人员、教学人员使用。

13SG619-5：房屋建筑抗震加固（五）（公共建筑抗震加固）

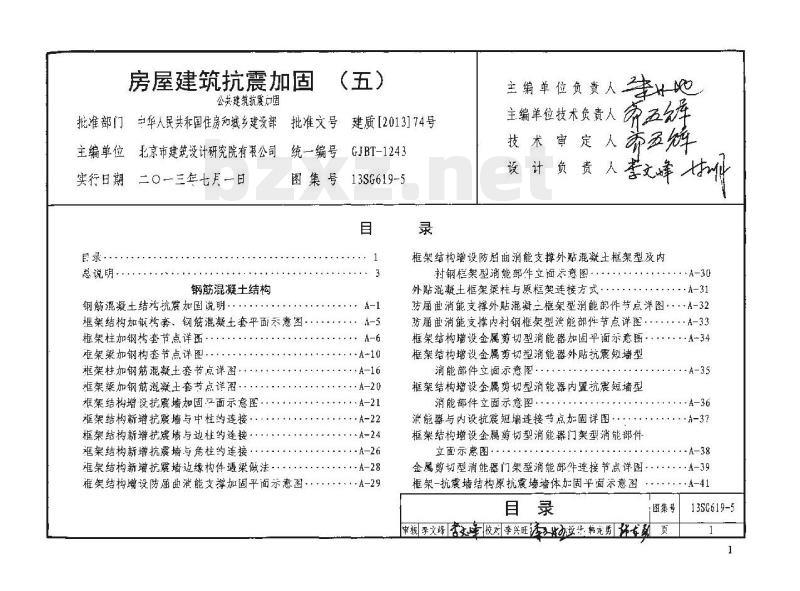

目录
总说明
钢筋混凝土结构
钢筋混凝土结构抗震加固说明
框架结构加钢构套、钢筋混凝土套平面示意图
框架柱加钢构套节点详图
框架梁加钢构套节点详图
框架柱加钢筋混凝土套节点详图
框架梁加钢筋混凝土套节点详图
框架结构增设抗震墙加固平面示意图
框架结构新增抗震墙与中柱的连接
框架结构新增抗震墙与边柱的连接
框架结构新增抗震墙与角柱的连接
框架结构新增抗震墙边缘构件遇梁做法
框架结构增设防屈曲消能支撑加固平面示意图
框架结构增设防屈曲消能支撑外贴混凝土框架型及内衬钢框架型消能部件立面示意图
外贴混凝土框架梁柱与原框架连接方式
防屈曲消能支撑外贴混凝土框架型消能部件节点详图
防屈曲消能支撑内衬钢框架型消能部件节点详图
框架结构增设金属剪切型消能器加固平面示意图
框架结构增设金属剪切型消能器外贴抗震短墙型消能部件立面示意图
框架结构增设金属剪切型消能器内置抗震短墙型消能部件立面示意图
消能器与内设抗震短墙连接节点加固详图
框架结构增设金属剪切型消能器门架型消能部件立面示意图
金属剪切型消能器门架型消能部件连接节点详图
框架-抗震墙结构原抗震墙墙体加固平面示意图
框架-抗震墙结构原抗震墙墙体加固节点详图
框架-抗震墙结构增设钢支撑加固平面示意图
框架-抗震墙结构增设钢支撑做法(一)立面示意图
框架-抗震墙结构增设钢支撑做法(一)加固节点详图
框架-抗震墙结构增设钢支撑做法(二)立面示意图
框架-抗震墙结构增设钢支撑做法(二)加固节点详图
框架-抗震墙结构增设粘滞型消能器加固平面示意图
框架-抗震墙结构增设粘滞消能器门架型消能部件立面示意图
框架-抗震墙结构增设粘滞消能器单斜杆型消能部件立面示意图
框架-抗震墙结构增设粘滞消能器门架型消能部件加固节点详图
框架-抗震墙结构增设粘滞消能器门架型消能部件限位装置节点详图
钢结构屋盖
钢结构屋盖加固说明
焊接球节点受拉杆件加固
焊接球节点受压杆件加固
受弯钢构件加固
偏心受力钢构件加固
焊接球节点处替换杆件加固
螺栓球节点处杆件加固方法
螺栓球节点及杆件加固方法
支座节点处杆件加固方法
支座加固方法
板式支座加固方法
局部增加上弦再分杆的加固方法
局部增加垂直支撑加固方法
局部增加水平支撑加固方法
桁架整体加固方法
钢屋盖预应力加固
基础
基础加固说明
柔性基础改为刚性基础做法
新加抗震墙基础做法
独立基础改条形基础做法(肋梁式)
独立基础改条形基础剖面详图(肋梁式)
示例
某体育馆抗震加固示例
