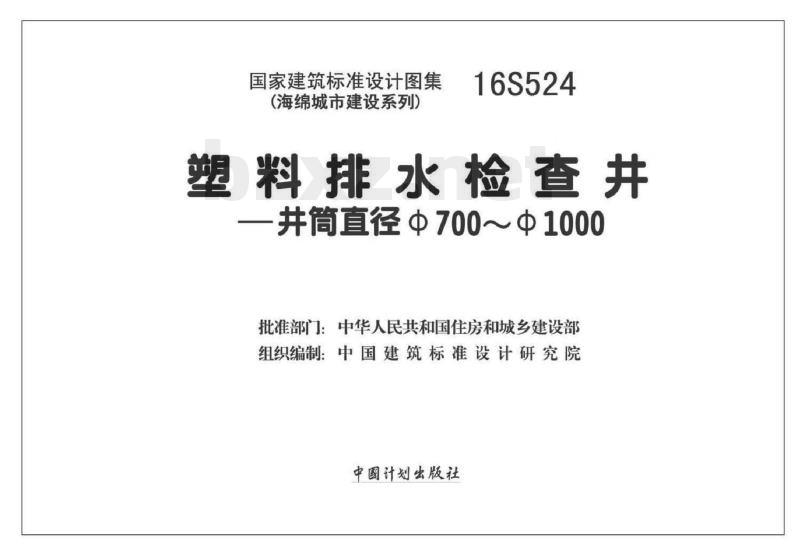

国家建筑标准设计图集
（海绵城市建设系列）
16S524
塑料排水检查井
一井筒直径Φ700～中1000
批准部门：中华人民共和国住房和城乡建设部组织编制中国建筑标准设计研究院中國计划出版社

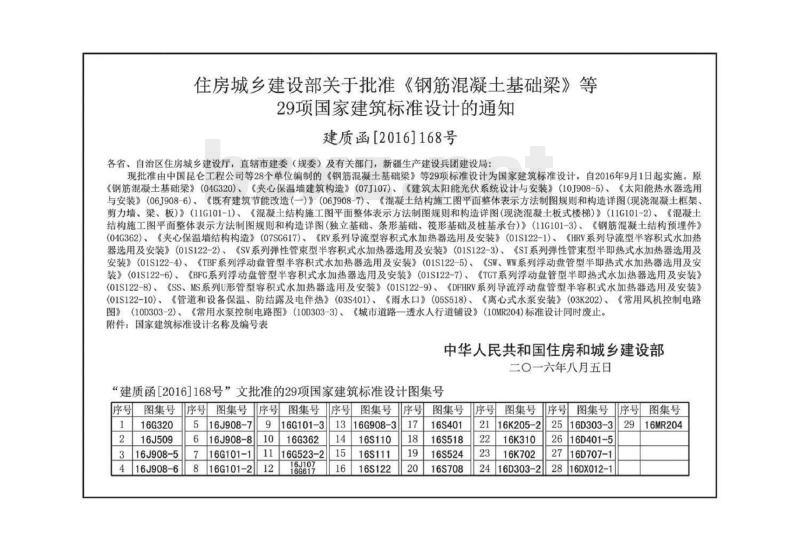

住房城乡建设部关于批准《钢筋混凝士基础梁》等29项国家建筑标准设计的通知
建质函2016]168号
各省、自治区住房城乡建设厅，直辖市建委（规委）及有关部门，新疆生产建设兵团建设局：现批准由中国昆仑工程公司等28个单位编制的《钢筋混凝土基础梁》等29项标准设计为国家建筑标准设计，自2016年9月1日起实施。原《钢筋混凝土基础梁》（04G320）、《夹心保温墙建筑构造》（07J107）、与安装》（06J908-6）《既有建筑节能改造（一）》（06J908-7）《建筑太阳能光伏系统设计与安装》（10J908-5）《太阳能热水器选用《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝王框架、剪力墙、梁、板）》（11G101-1)、《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》（11G101-2）、《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》（11G101-3）、《钢筋混凝土结构预理件》（04G362）、《夹心保温墙结构构造》（07SG617）、《RV系列导流型容积式水加热器选用及安装》（01S122-1）、《HRV系列导流型半容积式水加热器选用及安装》（01S122-2）、《SV系列弹性管束型半容积式水加热器选用及安装》（01S122-3）、《SI系列弹性管束型半即热式水加热器选用及安装》（01S122-4）、《TBF系列浮动盘管型半容积式水加热器选用及安装》（01S122-5）、《SW、WW系列浮动盘管型半即热式水加热器选用及安装》（01S122-6）、《BFG系列浮动盘管型半容积式水加热器选用及安装》（01S122-7）、《TGT系列浮动盘管型半即热式水加热器选用及安装》（O1S122-8）、《SS、MS系列U形管型容积式水加热器选用及安装》（O1IS122-9）、《DFHRV系列导流浮动盘管型平容积式水加热器选用及安装》（01S122-10）、《管道和设备保温、防结露及电伴热》（03S401）《雨水口》（O5S518）、《离心式水泵安装》（03K202）《常用风机控制电路图》（10D303-2）、，《常用水泵控制电路图》（10D303-3）、《城市道路一透水人行道铺设》（10MR204)标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一六年八月五日
“建质函【2016]168号”文批准的29项国家建筑标准设计图集号序号
图集号
16G320
16J509
16J908
160908
图集号
16J908-7
16J908-8
16G101
16G101
图集号
16G101-3
16G362
6G523-
图集号
16G908-3
16S110
16S111
16S122
图集号
16S401
16S518
16S524
16S708
图集号
16K205-2
16K310
16K702
16D303-2
图集号
16D303-3
16D401-5
16D707-1
16DX012-
图集号
16MR204

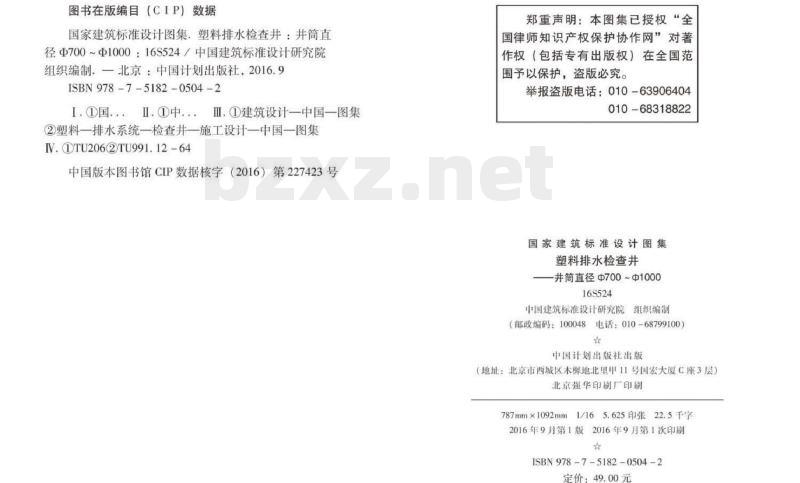

图书在版编目（CIP）数据
国家建筑标准设计图集，塑料排水检查井：井筒直径Φ700~Φ1000：16S524/中国建筑标准设计研究院组织编制一北京：中国计划出版社，2016.9ISBN978-7-5182-0504-2
I.国..I.中Ⅲ.建筑设计一中国一图集②塑料一排水系统一检查井一施工设计一中国一图集IV.TU2062TU991.12-64
中国版本图书馆CIP数据核字（2016）第227423号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
塑料排水检查井
一井筒直径中700~中1000
16S524
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/165.625印张22.5千字2016年9月第1版2016年9月第1次印刷★
ISBN978-7-5182-0504-2
定价：49.00元

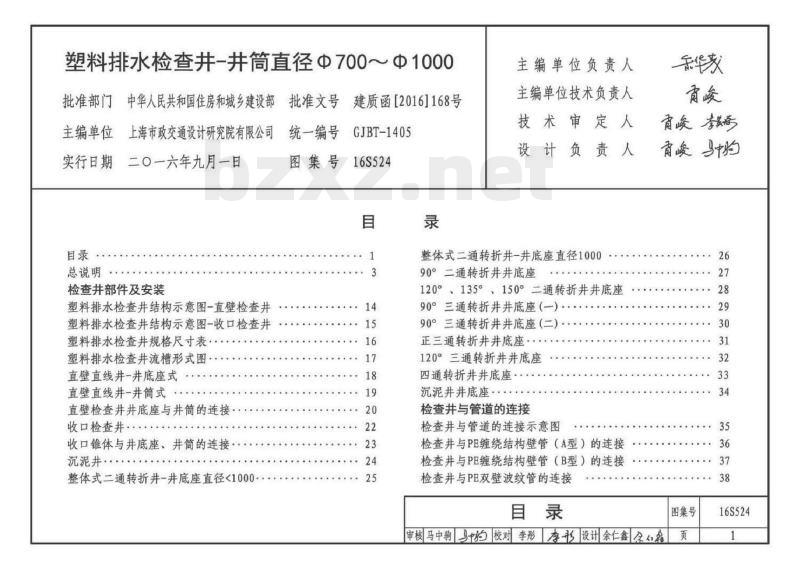

塑料排水检查井-井筒直径Φ700～~Φ1000批准部门中华人民共和国住房和城乡建设部批准文号建质函[2016]168号主编单位上海市政交通设计研究院有限公司统一编号GJBT-1405实行日期二〇一六年九月一日
总说明
检查井部件及安装
塑料排水检查井结构示意图-直壁检查井塑料排水检查井结构示意图-收口检查井塑料排水检查井规格尺寸表·
塑料排水检查井流槽形式图
直壁直线井一井底座式
直壁直线井一井筒式
直壁检查井井底座与井筒的连接收口检查井·····
收口锥体与井底座、井筒的连接沉泥井·
整体式二通转折井-底座直径<1000图集号16S524
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
整体式二通转折井-井底座直径100090°二通转折井井底座
120°、135°、150°二通转折井井底座90°三通转折井井底座（一）
90°三通转折井井底座（二）
正三通转折井井底座·
120°三通转折井井底座
四通转折井井底座·
沉泥井井底座·
检查井与管道的连接
检查井与管道的连接示意图
检查井与PE缠绕结构壁管（A型）的连接检查井与PE缠绕结构壁管（B型）的连接检查井与PE双壁波纹管的连接
金华效
青峻香灵花
图集号
审核马中驹拍校对李形形设计余仁鑫全务16S524

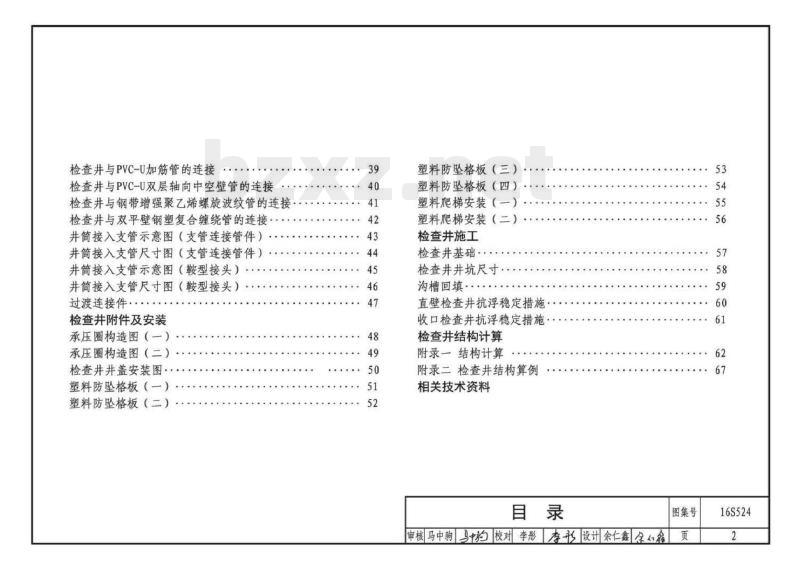

检查并与PVC-U加筋管的连接
检查井与PVC-U双层轴向中空壁管的连接检查井与钢带增强聚乙烯螺旋波纹管的连接检查井与双平壁钢塑复合缠绕管的连接井筒接入支管示意图（支管连接管件）井筒接入支管尺寸图（支管连接管件）井筒接入支管示意图（鞍型接头）井筒接入支管尺寸图（鞍型接头）过渡连接件·
检查井附件及安装
承压圈构造图（一）
承压圈构造图（二）：
检查井井盖安装图··
塑料防坠格板（—）·
塑料防坠格板（二）·
塑料防坠格板（三）
塑料防坠格板（四）
塑料爬梯安装（一）
塑料爬梯安装（二）
检查井施工
检查井基础··
检查井井坑尺寸··
沟槽回填··
直壁检查井抗浮稳定措施
收口检查井抗浮稳定措施
检查井结构计算
附录一结构计算
附录二检查井结构算例
相关技术资料
审核马中驹马校对李彤李形设计余仁鑫全图集号
16S524
1编制依据
总说明
产品，视为无效。工程技术人员在参考使用时，应注意加以区本图集是根据住房和城乡建设部建质函[2012]131号文“关于印发《2012年国家建筑标准设计编制工作计划》的通知”要求进行编制。
2设计依据
《室外排水设计规范》
《城镇给水排水技术规范》
GB50014-2006（2016年版）
GB50788-2012
《建筑给水排水设计规范》GB50015-2003（2009年版）《给水排水工程管道结构设计规范》《给水排水工程构筑物结构设计规范》《城市桥梁设计规范》
GB50332-2002
GB50069-2002
CJJ11-2011
《室外给水排水和燃气热力工程抗震设计规范》GB50032-2003
《塑料排水检查井应用技术规程》《市政排水用塑料检查井》
《给水排水管道工程施工及验收规范》CJJ/T209-2013
CJ/T 326-2010
GB50268-2008
《埋地用聚乙烯（PE）结构壁管道系统第2部分：聚乙烯缠绕结构壁管材》
GB/T 19472.2-2004
《无压埋地排污、排水用硬聚氯乙烯（PVC-U）管材》GB/T20221-2006
《埋地排水用硬聚氯乙烯（PVC-U）结构壁管道系统第3部分：双层轴向中空壁管材》
GB/T18477.3-2009
当依据的标准规范进行修订或有新的标准规范出版实施时本图集与现行工程建设标准不符的内容，限制或淘汰的技术或分，并应对本图集相关内容进行复核后选用。3适用范围
3.1本图集适用于城镇排水系统，井径不大于1000mm、接入排水管道管径不大于600mm、埋深不大于6m，长期水温在40℃以下，检修人员可下井操作的塑料排水检查并的设计、施工。3.2本图集适用于一般土质条件下的塑料排水检查井设计和施工。当地基土为淤泥、淤泥质土、冲填土等软土地基时，应根据相关规范进行地基处理，达到本图集规定的设计条件和施工要求。对于湿陷性黄土、膨胀土、多年冻土地区的塑料排水检查井设计和施工，应根据有关规范和规程另做处理。3.3本图集适用于抗震设防烈度为9度及9度以下地区。4检查井基本组成和分类
4.1检查井的形式
4.1.1本图集包括直壁检查并和收口检查并两种。4.1.2采用分离式检查井和非分离式检查井两种结构形式。1）分离式检查并：地面荷载不直接作用于并筒上的检查并。一般检查井的井盖下设置承压圈和褥垫层，并且井筒与承压圈之间保持一定的间隙，以免井筒直接承受地面荷载作用。2）非分离式检查井：地面荷载直接作用于井筒上的检查井。一般检查井的井盖下不设承压圈和褥垫层，该检查井主要用于绿化带下面。
4.1.3检查井井底包括带流槽，带沉泥室两种形式。4.1.4检查井的爬梯设固定爬梯和活动爬梯两种总说明
图集号
审核马中驹十归校对何志刚伍去叫设计余仁鑫全会页
16S524
4.2检查井成型工艺及材料。
4.2.1检查井可采用注塑、滚塑、模塑或采用符合国家（行业）标准的管材二次加工成型。
4.2.2检查井的材料主要有PE、PP和PVC三种，材料性能应符合表1要求：
表1材料的强度设计值和弹性模量（MPa）名称50年抗压强度设计值50年抗拉强度设计值短期弹性模量PE100
注：当温度大于20℃但不超过40℃时，PE100、PP-B、PVC-U材料的强度设计值应分别乘以0.74、0.68、0.70的温度折减系数。4.3直壁检查井
直壁检查井由井底座、井筒、井盖及其它相关配件组成。4.3.1井底座
1直壁检查井适用于井底座直径不大于1000mm、井底座与井筒尺寸配套的塑料排水检查井。2）污水排水系统应选用带流槽的井底座。流槽高度可与0.85倍大管管径处相平。
3）雨水排水系统可选用有沉泥室的井底座或带流槽的井底座。雨水（合流）检查井的流槽高度可与0.5倍大管管径处相平。
4.3.2井筒
1)检查井井筒可采用PE缠绕结构壁管（《理地用聚乙烯（PE）结构壁管道系统第2部分：聚乙烯缠绕结构壁管材》GB/T19472.2）：PE平壁管（《给水用聚乙烯（PE）管材》GB/T13663）；PVC-U双层轴向中空壁管（《埋地排水用硬聚氯乙烯（PVC-U）结构壁管道系统第3部分：双层轴向中空壁管材》GB/T18477.3）：井径有中700、Φ800和1000三种。2）井筒管材的环刚度不应小于4kN/m2。3）寒冷地区或严寒地区，井筒应采用耐低温塑料材质。4.3.3并底座与井筒、并底座与接入管道宜采用直接连接或过渡连接件连接，连接应采用承插连接或焊接，必要时可采用热收缩带（套）补强。
4.4收口检查井
收口检查井由井底座、井筒、收口锥体、井盖和其他相关配件组成。当并底座的直径大于并筒时，采用收口检查并。4.4.1收口检查井的井底座直径为1000mm，井筒直径可采用700mm和800mm
4.4.2并简要求详见本页第4.3.2和4.3.3条。4.4.3收口检查井的检修室高度不宜低于1.8m，污水检查井由流槽顶起算，雨水（合流）检查井由管内底起算。4.4.4收口锥体宜采用偏心收口锥体，其材质应与并底座相同。4.5井盖
4.5.1按《检查盖》GB/T23858-2009的规定，检查井盖承载能力划分为以下六级：A15、B125、C250、D400、E600和F900，分级数字为试验荷载值（kN）。本图集中检查井盖主要应用于四种场所：第一种（最低选用A15级）：绿地，包括园林绿地、绿化带等区域；第二种（最低选用B125级）：人行总说明
图集号
审核马中驹校对何志刚伍去叫设计余仁鑫全页
16S524
道、非机动车道、人行铺装广场；第三种（最低选用C250级）：支路、住宅小区、背街小巷、仅有轻型机动车或小车行驶的区域，道路两边路缘石开始0.5m以内，小车停车场及地下停车场、仅有轻型机动车或小车行驶的铺装广场：第四种（最低选用D400级）：快速路、主干路、次干路。4.5.2检查井盖安装适用的井盖尺寸规格分为：Φ700、Φ800和中900三种。
4.5.3检查井盖所用的球墨铸铁应符合《球墨铸铁件》GB/T1348的规定。检查井盖应具备防盗、防坠落、防滑、防位移、防噪声、易开启等多功能要求，其他各项要求及性能检测标准应符合《检查井盖》GB/T23858。4.5.4井盖中间空白处填铸“污”、“雨”等标志。4.6承压圈及褥垫层
承压圈是支撑井盖座，并将道路路面的动荷载均匀地传递到井筒周围土壤的预制钢筋混凝土板或现场浇筑的钢筋混凝土垫层。通常用于分离式检查井。褥垫层是支撑承压圈的基础层，由C20混凝土垫层和碎石垫层组成，其厚度按需要确定；褥垫层若位于道路路面下亦可将承压圈直接安装在路面承重层结构上。4.7检查井应根据用户或设计要求设置固定爬梯或活动爬梯活动爬梯应有足够长度，其上端要求固定。4.8塑料排水检查并的选用
塑料排水检查井的选用步骤和要求：4.8.1根据接入管材的管径尺寸，数量和工艺要求，按本图集第6页表3、第16页、17页选择相应的井径尺寸和井底结构。如二通直线井，进出水管径为DN400，井径尺寸可选择700mm的直壁检查井；如最大管径为DN600，接入角度为135°的DN300支管的三通井，井径尺寸可选择1000mm的收口检查井。4.8.2根据理深和地下水位状况按照本图集第7~9页要求确定检查并的性能指标：如理深为4m，地下水位在地面以下0.5m并径为1000mm的塑料排水检查井，并底座的主要性能应符合本图集第7页表4要求，其轴向静荷载试验压力查本图集第8页表5为100kN，其稳定性试验压力查本图集第8页表6为-60kPa，收口锥体稳定性指标查本图集第9页表8为-70kPa。4.8.3当采用PE缠绕结构壁管二次成型的直壁或收口检查井检查井埋深在6m以内时，管材的环刚度应大于等于4kN/m。根据埋深和地下水位状况按照本图集第8页表5、表6和第9页表8确定井底座的轴向静荷载试验压力、井底座稳定性试验压力和收口锥体的稳定性指标。
4.8.4检查井井筒当采用PE缠绕结构壁管时，井筒的环刚度应大于等于4kN/m；检查井井筒当采用PVC-U双层轴向中空壁管材时，井径和最大埋深应符合表2的要求。表2井筒采用PVC-U双层轴向中空壁管材时的最大理深（mm）公称尺寸DN/0D315400
500630
井最大埋深Hmax
50005000
注：本表摘自《塑料排水检查井应用技术规程》CJJ/T209-2013表5.1.7。
4.8.5采用PE缠绕结构壁管经二次成型的塑料排水检查井缝的拉伸强度最低值应符合《埋地用聚乙烯（PE）结构壁管道系统第2部分：聚乙烯缠绕结构壁管材》GB/T19472.2的要求；总说明
图集号
审核马中驹马十归校对何志刚伍去刚设计余仁鑫全会页
16S524
直壁检查井
收口检查井
直壁检查井
收口检查井
组合式
整体式
组合式
整体式
组合式
整体式
组合式
整体式
说明：1.单位：mm。
井底座
井底座、
井底座、
收口锥体、
井底座、
收口锥体、
井底座
并井筒
井底座、
井底座、
收口锥体、
井底座、
收口锥体
表3塑料排水检查井选用表
制作工艺
注塑、滚塑
缠绕、挤出
采用PE缠绕结构
壁管二次成型
井底座-注塑、滚塑
收口锥体-注塑
井简-缠绕
井底座、收口锥体、
井简采用PE缠绕结构
壁管一次或二次成型
井的形式
直线井、二通转折
井、三通、四通井
直线井、二通转折
井、三通、四通井
直线井、二通转折
井、三通、四通井
直线井、二通转折
井、三通、四通井
井筒材料、井筒直径
PE缠绕结构壁管（A型）、
PVC-U双层轴向中空管、
PE平壁管：
DN700、DN800、DN1000
PE缠绕结构壁管（A型）；
DN700、DN800、DN1000
PE缠绕结构壁管（A型），
PVC-U双层轴向中空管、
PE平壁管：
DN700、DN800
PE缠绕结构壁管（A型）；
DN700、DN800
2.并简直径可根据工艺要求或接入井筒的管道直径、数量选用。3.井底座和井简由企业配套供应。井径
中1000
中700
Φ1000
中1000
Φ1000
连接方式
检查井部件间
承插连接
橡胶圈密封
电熔焊接
承插连接
橡胶圈密封
承插连接
橡胶圈密封
电熔焊接
井与管道
承插连接
橡胶圈密封
承插连接
橡胶圈密封
电熔焊接
承插连接
橡胶圈密封
承插连接
橡胶圈密封
电熔焊接
连接排水管道Www.bzxZ.net
最大直径
审核马中驹马的校对何志刚伍去叫设计余仁鑫全鑫井底结构
带流槽、
带沉泥室
带流槽、
带沉泥室
带流槽、
带沉泥室
带流槽、
带沉泥室
P14、P18
P20、P21
P35~P42
P14、P19
P20、P21
P35~P42
P15、P22、
P23、
P35~P42
P15、P22、
P23、
P35~P42
图集号
16S524
在寒冷地区和严寒地区，缝的拉伸强度最低值尚应符合本图集第9页表7的要求。
4.8.6检查井采用承插连接、橡胶圈密封时，连接用橡胶圈应由检查井生产厂配套供应：检查井采用焊接连接时，焊接材料的性能应符合本图集第9页表9的要求。5产品性能要求
5.1并底座的性能要求
并底座的物理机械性能是决定检查井使用年限的关键因素。表4给出了并底座的主要性能指标。并底座的轴向静荷载和径向压力与检查井的埋设深度、井径尺寸、地面车辆荷载以及地下水位状况等因素有关。轴向静荷载试验压力，是按照回填土为砂土且无地下水（该工况条件下下电力最大）地面车辆荷载为城-A级或堆积荷载10kPa（二者取大值）的情况下经过计算确定本图集第8页表5给出了不同埋深和井径尺寸下的轴向静荷载试验压力值，设计、施工人员可根据排水工程检查井的井径尺寸和埋深直接选用。
井底座的径向压力计算严格按照《给水排水工程管道结构设计规范》GB50332的规定执行。本图集第8页表6给出了不同检查井埋深、不同地下水位埋深各种组合情况下的径向压力作为稳定性试验的试验压力。设计、施工人员可根据排水工程检查井的埋深和地下水位高度直接选用井底座稳定性试验的试验压力。
轴向静荷载
耐久性
稳定性
烘箱试验
抗冲击
适用性试验
抗剪切性
表4并底座的主要性能指标
见本图集第8页表5
材料|因素R（kPa）
60±2PP
100H/R
见本图集第8页表6
时间（h）
时间（h）
时间（h）
150℃±2℃，30min（厚度<10mm）；60min（厚度11~20mm）
20℃±2℃，锤重1kg，d90型落锤，高2.5m温度（）
测试状态
<315mm2°
≤630mm1.5%
角度偏转
>630mm1°
径向变形
温度（℃）
管道>10%
承口>5%
压力（kPa）
荷载（N）
25倍公称管径（mm）
不塌陷、不开裂，轴向变形率<1.5%不塌陷、不开裂
不塌陷、不开裂，流槽外推50年竖向变形值不大于主管外径的5%和30mm的较小值，水平变形值不大于主管外径的10%和60mm的较小值裂缝深度、长度不超过壁厚的50%（仅对PVC材质）
无裂缝、不影响流槽功能
≤-27kPa
<-27kPa
时间（min）
注：本表格摘自《塑料排水检查井应用技术规程》CJJ/T209-2013总
审核马中驹马中的校对何志刚伍去刚设讯余仁鑫全会无裂缝
图集号
16S524
井径DN（mm）
700≤DN≤800
900≤DN<1000
H=0.6~0.7
0.7表5井底座轴向静荷载试验压力（kN）井埋深H（mm）
1注：本表格摘自《塑料排水检查井应用技术规程》CJI/T209-2013。23并底座稳定性试验压力（kPa）
井埋深H（m）
123501≤Zw<2
注：1.本表格摘自《塑料排水检查井应用技术规程》CJ/T209-20132.“×”表示应由其他可靠方法或由结构计算确定其稳定性。地下水位理深Zw（m）
24455图集号
审核马中驹马十归校对何志刚伍去刚设计余仁鑫全如馆页
16S524
5.2井筒（井壁管）性能要求
井筒（井壁管）宜采用外平壁管材，并应符合相关产品标准的规定，其环刚度不应小于4kN/m2。在寒冷地区和严寒地区，井筒应采用聚乙烯缠绕结构壁A型管材，该井筒管材的力学性能指标中，缝的拉伸强度应符合表7的要求。表7缝的拉伸强度最低值（N）
标准冻深（cm）
弱冻胀
冻胀类别
强冻胀
特强冻胀
注：1.本表格摘自《塑料排水检查井应用技术规程》CJJ/T209-2013。2.“×”表示井简不应采用该种管材。5.3收口锥体
收口锥体宜为偏心收口锥体，其材料应与井底座材料相同。收口锥体的稳定性能指标应符合表8的要求。B收口锥体的稳定性指标（kPa）表8
稳定性能
收口锥体
覆土深Hz（m）
0. 7≤H≤1
123地下水位埋深Zw（m）
0Zw<11不塌陷、
无裂缝
注：本表格摘自《塑料排水检查井应用技术规程》CJJ/T209-20135.4检查井采用焊接连接时，焊接材料应与检查井材质相同，其物理性能应符合表9的规定。
表9焊接材料性能
熔体流动速率
密度（23°℃）
拉伸届服强度
断裂伸长率
弯曲模量
g/10min
聚乙烯（PE）
聚丙烯（PP）
注：本表格摘自《塑料排水检查井应用技术规程》CJJ/T209-2013。总说明
审核马中驹马中拍校对何志刚伍去叫设计余仁鑫全合图集号
16S524
