国家建筑标准设计图集
17GL202
玉家建筑标准设计
国家建筑标准设计
国家建筑标准设计
综合管廊附属构筑物
玉家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院
国家建筑标准设计图集
17GL202
综合管廊附属构筑物
组织编制：中国建筑标准设计研究院中國计划出版社

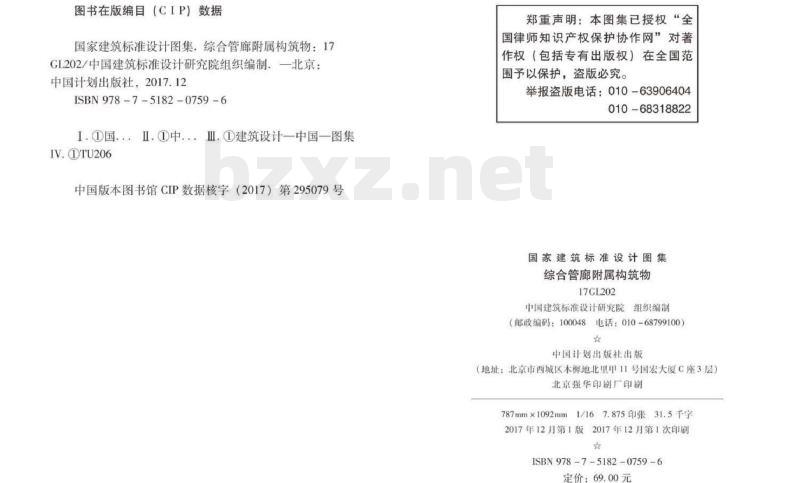

图书在版编目（CIP）数据
国家建筑标准设计图集.综合管廊附属构筑物：17CL202/中国建筑标准设计研究院组织编制一北京：中国计划出版社，2017.12
ISBN978-7-5182-0759-6
I.①国.·.Ⅱ.中..·Ⅲ.建筑设计一中国一图集IV.DTU206
中国版本图书馆CIP数据核字（2017）第295079号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
综合管廊附属构筑物
17CL202
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/167.875印张31.5千字2017年12月第1版2017年12月第1次印刷★
ISBN978-7-5182-0759-6
定价：69.00元
编制组负责人：
编制组成员：
审查组组长：
审查组成员：
项目负责人：
项目技术负责人：
王长祥
沙志国
高庆丰

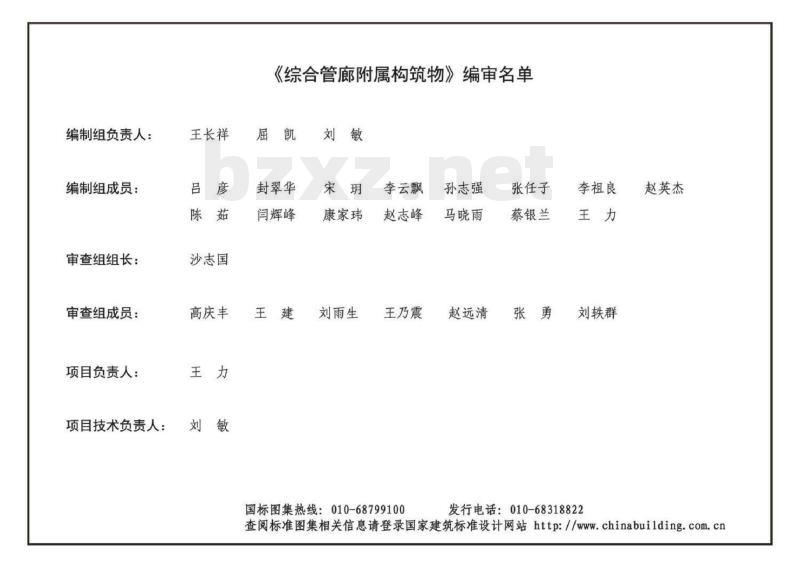

《综合管廊附属构筑物》编审名单届凯
封翠华
闫辉峰
康家玮
刘雨生
李云飘
赵志峰
王乃震
国标图集热线：010-68799100
孙志强
马晓雨
赵远清
张任子
蔡银兰
李祖良
刘轶群
发行电话：010-68318822
赵英杰
查阅标准图集相关信息请登录国家建筑标准设计网站http://chinabuilding.com.cn主编单位
综合管廊附属构筑物
中国市政工程华北设计研究总院有限公司统一编号GJBT-1449
中国建筑标准设计研究院有限公司出版日期二O一七年十二月一日

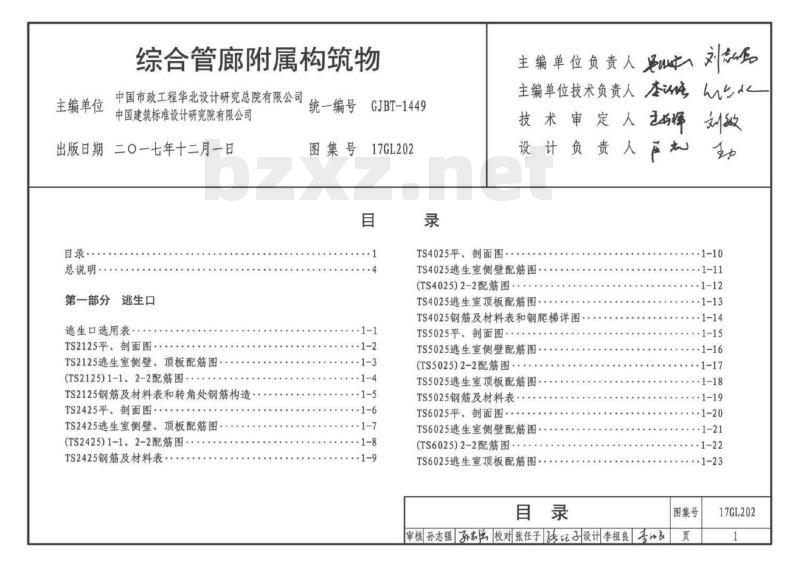

目录·
总说明·
第一部分逃生口
逃生口选用表
TS2125平、剖面图
TS2125逃生室侧壁、顶板配筋图·(TS2125)1-1、2-2配筋图.
TS2125钢筋及材料表和转角处钢筋构造TS2425平、剖面图·
TS2425逃生室侧壁、顶板配筋图(TS2425)1-1、2-2配筋图
TS2425钢筋及材料表·
图集号
17GL202
TS4025平、剖面图
主编单位负责人是刘
主编单位技术负责人本W
技术审定人招
设计负责人任
TS4025逃生室侧壁配筋图·
（TS4025)2-2配筋图·
TS4025逃生室顶板配筋图
TS4025钢筋及材料表和钢爬梯详图TS5025平、剖面图··.
TS5025逃生室侧壁配筋图·
（TS5025）2-2配筋图·
TS5025逃生室顶板配筋图·
TS5025钢筋及材料表
TS6025平、剖面图·
TS6025逃生室侧壁配筋图
（TS6025)2-2配筋图
TS6025逃生室顶板配筋图·
审核孙志强办医校对张任子吃设计李祖良季良·1-11
·1-14
·1-16
·1-17
·1-18
·1-20
·1-23
图集号
17GL202
TS6025钢筋及材料表
TS7025平、剖面图.
TS7025逃生室侧壁配筋图·
（TS7025）2-2配筋图.
TS7025逃生室顶板配筋图·
TS7025钢筋及材料表
逃生井1配筋详图··
逃生井2配筋详图··
人员出入口
第二部分
单舱人员出入口配筋选用表
CR-D-A（-3.000）平面图
CR-D-A（±0.000）平面图
(CR-D-A）1-1部面图.
(CR-D-A)2-2剖面图·
CR-D-A侧壁配筋图
(CR-D-A)1-1配筋图·
（CR-D-A）2-2配筋图·
CR-D-B（-4.000）平面图
CR-D-B（±0.000）平面图
(CR-D-B）1-1剖面图
(CR-D-B)2-2剖面图
CR-D-B侧壁配筋图
(CR-D-B）1-1配筋图·
(CR-D-B)2-2配筋图.
·1-24
·1-25
·1-27
·1-28
·1-30
··2-3
-·2-5
··2-8
·2-10
·2-12
·2-14
双舱人员出入口配筋选用表
CR-S-A（-3.000）平面图·
CR-S-A（±0.000）平面图
(CR-S-A)1-1剖面.
（CR-S-A)2-2剖面图
CR-S-A-3.000)侧壁配筋图·
CR-S-A（±0.000）侧壁配筋图
(CR-S-A)1-1配筋图
（CR-S-A)2-2配筋图：
CR-S-B（-4.000）平面图·
CR-S-B（±0.000）平面图
(CR-S-B)1-1面图..
（CR-S-B)2-2面图·
CR-S-B(-4.000)侧壁配筋图·
CR-S-B（±0.000）侧壁配筋图
(CR-S-B)1-1配筋图·
(CR-S-B)2-2配筋图
第三部分
通风口
通风口选用表·
TF2122通风口平、剖面图
TF2122通风口侧壁配筋图
（TF2122)1-1、2-2配筋图
TF2122-A钢筋及材料表
TF2122-B钢筋及材料表和通风孔反沿详图·目录
审核孙志强办志图校对张任子改流引设计李祖良专良2-16
·2-19
.·2-20
··2-21
·2-24
·2-25
··2-27
·2-29
·2-32
图集号
17GL202
TF2422通风口平、部面图·
TF2422通风口侧壁配筋图·
(TF2422)1-1、2-2配筋图·
TF2422-A钢筋及材料表
TF2422-B钢筋及材料表··
TF4022通风口平、剖面图
TF4022通风室侧壁配筋图
TF4022通风井侧壁配筋图
(TF4022)1-1配筋图·
TF4022-A钢筋及材料表
TF4022-B钢筋及材料表·
TF5022通风口平、剖面图
TF5022通风室侧壁配筋图
TF5022通风井侧壁配筋图
（TF5022）1-1配筋图
TF5022-A钢筋及材料表
TF5022-B钢筋及材料表
TF6022通风口平、剖面图
TF6022通风室侧壁配筋图
TF6022通风井侧壁配筋图
（TF6022)1-1配筋图
TF6022-A钢筋及材料表
TF6022-B钢筋及材料表
TF7022通风口平，剖面图
TF7022通风室侧壁配筋图·
TF7022通风井侧壁配筋图
·3-12
·3-14
·3-15
·3-16
·3-17
..3-18
·3-19
·3-20
·3-21
·3-22
·3-23
·3-25
·3-26
·3-27
·3-28
·3-29
·3-30
·3-31
（TF70221-1配筋图
TF7022-A钢筋及材料表·
TF7022-B钢筋及材料表
第四部分吊装口
单舱吊装口1配筋选用表
DZ1-D平、剖面图···
DZ1-D侧壁配筋图·
(DZ1-D)1-1配筋图
(DZ1-D)2-2配筋图·
单舱吊装口2配筋选用表
DZ2-D平、剖面图··
DZ2-D侧壁配筋图-
(DZ2-D）1-1配筋图：
(DZ2-D)2-2配筋图·
第五部分
节点详图
节点详图二
节点详图三·
审核孙志强办志图校对张任子花引设计李祖良专息3-33
·3-34
··5-2
图集号
17GL202
1编制依据
总说明
3编制内容
1.1本图集依据住房和城乡建设部建质涵［2016189号文“关于发布《2016年国家建筑标准设计编制工作计划》的通知”进行编制。
1.2主要设计依据：
《城市综合管廊工程技术规范》《建筑抗震设计规范》（2016年版）《混凝土结构设计规范》（2015年版）《构筑物抗震设计规范》
《建筑结构荷载规范》
《地下工程防水技术规范》
《混凝土外加剂应用技术规范》《混凝土结构工程施工规范》
《地下防水工程施工质量验收规范》GB50838-2015
GB50011-2010
GB50010-2010
GB50191-2012
GB50009-2012
GB50108-2008
GB50119-2013
GB50666-2011
GB50208-2011
《给水排水构筑物工程施工及验收规范》GB50141-2008当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。工程技术人员在参考使用时，应注意加以区别，并应对本图集相关内容进行复核后选用。2适用范围
2.1本图集适用于抗震设防烈度小于等于8度地区的现浇混凝土结构综合管廊中附属构筑物单元的结构设计选用。3.1本图集逃生口分为单舱、双舱和三舱的形式，按逃生室平面净尺寸分为TS2125、TS2425、TS4025、TS5025、TS6025、TS7025共六种规格（逃生口编号说明见1-1页）。3.2本图集人员出入口分为单舱、双舱的形式，单舱人员出入口适用平面净尺寸为1950~2550×6000双舱人员出入口适用平面净尺寸为4250~5450×6000
3.3本图集通风口分为单舱、双舱和三舱的形式，根据通风室平面净尺寸分为TF2122、TF2422、TF4022、TF5022、TF6022、TF7022共六种规格（通风口编号说明见3-1页）。3.4本图集吊装口为单舱形式，单舱吊装口适用平面净尺寸为800~1400×7000、800~1400×10000。3.5附属构筑物典型节点通用图。4设计标准及技术条件
4.1设计标准。
4.1.1结构设计使用年限100年。4.1.2结构安全等级为一级，结构重要性系数取%-1.1。4.1.3附属单元构筑物的防水等级不应低于二级，用于种植顶板时防水等级为一级，裂缝控制等级为三级，裂缝宽度限值Wiim<0.2mm。
4.2抗震设防类别为乙类，6、7度时抗震等级为三级，8度时抗震等级为二级。本图集针对不同的抗震设防烈度采取相应的抗震构造措施，选用者需另行计算地震作用，并对图集中的相总说明
图集号
审核孙志强子志出校对张任子花引设计李祖良专良17GL202
应截面尺寸及配筋进行校核。
4.3计算条件见表1:
覆土厚度
地下水位
侧壁汽车工况
地面堆载
附属构筑物计算条件
逃生口
人员出入口
通风口
中品产
2.5m、3.5m两种
有地下水、无地下水两种
吊装口
侧壁外有汽车荷载、侧壁外无汽车荷载两种均按10kPa
注：1.有地下水：地下水位于地面下0.5m；无地下水：地下水位于主管廊顶板以下。
2.覆土厚度是指从地面到主管廊顶板上表面之间的距离。4.4荷载条件见表2:
表2附属构筑物荷载条件
荷载名称
结构自重
覆土荷载
侧向土压力
水压力
地面堆载
荷载类别
荷载参数
钢筋混凝土重度标准值为25kN/m地下水位以上重度标准值按18kN/㎡永久荷载
可变荷载
地下水位以下按10kN/m
侧向土压力系数K=0.5
地下水重度标准值为10kN/m
地面堆载标准值为10kPa
汽车荷载
续表2附属构筑物荷载条件
按照《城市桥梁设计规范》（CJJ11-2011）可变荷载城-A级车辆荷载扩散角取35，构筑物侧壁（仅考虑对汽车荷载根据汽车荷载按等代均布土层厚侧壁影响）度计算。车轮距构筑物外边缘>1.0m。注：附属构筑物侧向水、土压力采用水土分算的原则。4.5本图集附属构筑物的使用环境类别：构筑物内部按二a类考虑；构筑物外部与水土接触部分根据《混凝土结构设计规范》GB50010-2010按二b类考虑；外墙外侧及顶板外侧的混凝土保护层厚度为50mm，其他部位混凝土保护层厚度为30mm。4.6计算附属构筑物时，假定主管廊顶板作为附属构筑物的嵌固端，因此在实际工程中，主管廊顶板应具备足够的刚度，满足此条件时方可选用本图集。5材料选用
5.1混凝土
5.1.1混凝土强度等级为C35，抗渗等级为P6。5.1.2混凝土的碱含量应符合《混凝土碱含量限值标准》CECS53中相关规定的要求。
5.1.3混凝土中可根据需要掺加外加剂，采用的外加剂应符合《混凝土外加剂应用技术规范》GB50119-2013中相关规定的要求。
5.1.4当结构单元所处部位有抗冻要求时，应符合现行国家、地方标准要求。
总说明
审核孙志强办志校对张任子活引设计李祖良专良图集号
17GL202
5.2钢筋、钢材。
5.2.1钢筋：HPB300（Φ）级；HRB400（业）级，钢筋的强度标准值应具有不低于95%的保证率，其材料性能指标应满足《混凝土结构设计规范》GB50010-2010（2015年版）和《建筑抗震设计规范》GB50011-2010（2016年版）的要求。5.2.2钢爬梯及预埋件材质采用Q235B，对有条件的用户，爬梯材质可以改为不锈钢。
5.2.3钢构件之间采用焊接连接，焊条材质为E43型，图中未注明的焊缝均为搭接处满焊，未注明焊缝高度均为6mm，焊接质量等级：角焊缝为三级。
5.2.4图中所有钢构件及埋件均除锈（除锈等级Sa2）后做防腐涂装处理，涂装后的漆膜总厚度不宜小于125um。5.3饰面、外防水。
5.3.1综合管廊附属构筑物内壁施工应优先采用光滑大模板用户可以根据需要确定是否进行内壁喷涂或其他饰面做法。5.3.2综合管廊附属构筑物防水做法除本图集注明外均同综合管廊主体防水做法，防水材料应符合《地下工程防水技术规范》GB50108-2008中相关要求。6施工注意事项
6.1混凝土
6.1.1附属单元混凝土表面必须保证平整、光滑、无蜂窝麻面，制作尺寸误差5mm以内，
6.1.2构筑物壁面处理前，必须清除表面污物灰尘等6.1.3相邻预制盖板及预制盖板与其搭接的附属构筑物主体之间的缝隙用1：2水泥砂浆填实。6.1.4附属构筑物侧壁双层钢筋间需设拉结筋中8@600，梅花状布置。
6.1.5附属构筑物顶板双层钢筋间设马凳筋，马凳筋业12@800梅花状布置。
6.1.6附属构筑物内的预留洞及套管应与其他各工种密切配合施工，避免遗漏，在土建进行浇筑混凝土之前，施工方设备工种技术人员应核对预留的洞口及管线，不得遗漏。6.2钢筋
6.2.1受拉钢筋的锚固见表3、表4和表5：表3受拉钢筋锚固长度la
钢筋种类
HRB400
混凝土强度等级C35
受拉钢筋抗震基本锚固长度labE表4
钢筋种类
HRB400
混凝土强度等级C35
抗震等级二级
总说明
抗震等级三级
图集号
审核孙志强志校对张任子改吃引设计李祖良专良贝
17GL202
钢筋种类
HRB400
受拉钢筋抗震锚固长度la
混凝土强度等级C35
抗震等级二级
抗震等级三级
6.2.2钢筋的连接，可分为绑扎搭接、机械连接或焊接；其质量应符合国家现行有关标准的有关规定。钢筋绑扎搭接长度见表6，当搭接接头面积百分率为表中数据中间值时，可按内插取值。表6受拉钢筋抗震绑扎搭接长度IE搭接接头面
积百分率（%）
6.2.3钢筋锚固范围内的横向构造钢筋应符合《混凝土结构设计规范》GB50010-2010（2015年版）第8.3.1条的要求。6.3受力钢筋遇孔洞，当洞口尺寸不大于300mm时，受力钢筋宜尽量绕开，不宜截断；当300mm<洞口尺寸<1000mm时，应在洞口每侧配置补强钢筋，其面积应不小于孔洞宽度内被切断的受力钢筋的一半。
6.4回填施工应分层回填夯实，分层厚度一般为200mm左右，回填土一般选用最佳含水量的粘质粉土、砂质粉土等填料回填；绿化带下回填土压实度>0.90，人行道、机动车道下应符合道路专业的要求且填土压实度≥0.95。6.5对于图集中的各种井盖及井座部位，施工井口时应根据到货的井盖、井座尺寸和预埋要求与土建密切配合施工。6.6附属构筑物混凝土施工质量应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204-2015的有关规定。7选用注意事项
7.1设计人选用本图集时，应对附属构筑物与综合管廊主体进行整体结构设计，对附属构筑物进行复核。7.2本图集中双舱、三舱的主管廊均共用一个附属构筑物出地面的出口，此时应注意各主管廊均应为非燃气舱，当单舱双舱、三舱的主管廊有燃气舱时，该舱室的附属构筑物应选用本图集中单舱的附属构筑物形式。8其他
8.1本图集尺寸均以毫米（mm）计，标高以米（m）计。8.2本图集施工时还应遵照各有关现行工程施工验收规范的规定执行。
8.3本图集未提及的标准构造做法需满足国家建筑标准设计图集16G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》的有关要求。
总说明
审核孙志强不志图校对张任子花引设计李祖良 专息图集号
17GL202
平面净尺寸
2100×2500
2400×2500
4000×2500
5000×2500
6000×2500
7000×2500
编号说明：
设计条件
结构编号
选用钢筋表
结构编号
选用钢筋表
结构编号
选用钢筋表
结构编号
选用钢筋表
结构编号
选用钢筋表
结构编号
选用钢筋表
无地下水
侧面无车
TS2125-A-1
TS2425-A-1
TS4025-A-1
覆±2.5m
侧面过车
TS2125-A-2
逃生口选用表
有地下水
侧面无车
TS2125-AS-1
TS2125配筋表
侧面过车
TS2125-As-2
TS2425-A-2TS2425-As-1
TS2425-As-2
TS2425配筋表
TS4025-A-2TS4025-As-1|TS4025-As-2TS4025配筋表
TS5025-A-11
TS5025-A-2TS5025-As-1TS5025-As-2TS5025-A配筋表
TS6025-A-1
TS7025-A-1
逃生口
TS6025-A-2TS6025-As-1TS6025-As-2TS6025-A配筋表
TS7025-A-2TS7025-As-1TS7025-As-2TS7025-A配筋表
逃生室平面横向净尺寸（dm）
逃生室平面纵向净尺寸（dm）
管廊覆土厚度（A表示2.5m；B表示3.5m）表示有无地下水（s表示有地下水：无地下水不表示）活荷载情况：
1代表地面堆载10kPa，不考虑过汽车无地下水
侧面无车
TS2125-B-1
TS2425-B-1
TS4025-B-1
TS5025-B-1
TS6025-B-1
TS7025-B-1
覆土3.5m
侧面过车
TS2125-B-2
有地下水wwW.bzxz.Net
侧面无车
TS2125-Bs-1
TS2125配筋表
TS2425-B-2
TS2425-Bs-1
TS2425配筋表
TS4025-B-2
侧面过车
TS2125-Bs-2
TS2425-Bs-2
TS4025-Bs-1TS4025-Bs-2
TS4025配筋表
TS5025-B-2
TS5025-Bs-1TS5025-Bs-2
TS5025-B配筋表
TS6025-B-2
TS6025-Bs-1TS6025-Bs-2
TS6025-B配筋表
TS7025-B-2
TS7025-Bs-1TS7025-Bs-2
TS7025-B配筋表
编号举例：
如：TS2125-As-2
TS-逃生口；
2125-逃生室横向净尺寸2.1m；纵向净尺寸2.5m；A-管廊顶部覆土2.5m；
s-地下水位于地面下0.5m
可配合
管廊主体
断面形式
2-逃生室侧面除考虑地面堆载外，还考虑城-A级汽车荷载2表示除地面堆载外，逃生口侧面同时考虑城-A级汽车荷载XxXX-x X-X
逃生口选用表
审核孙志强子岛校对张任子哆花引设计陈茹陈图集号
17GL202
