国家建筑标准设计图集
17GL602
综合管廊供配电及照明系统
设计与施工
最新标准全网首发
组织编制：中国建筑标准设计研究院台
资源下载QQ群：61754465
中国计划出版社

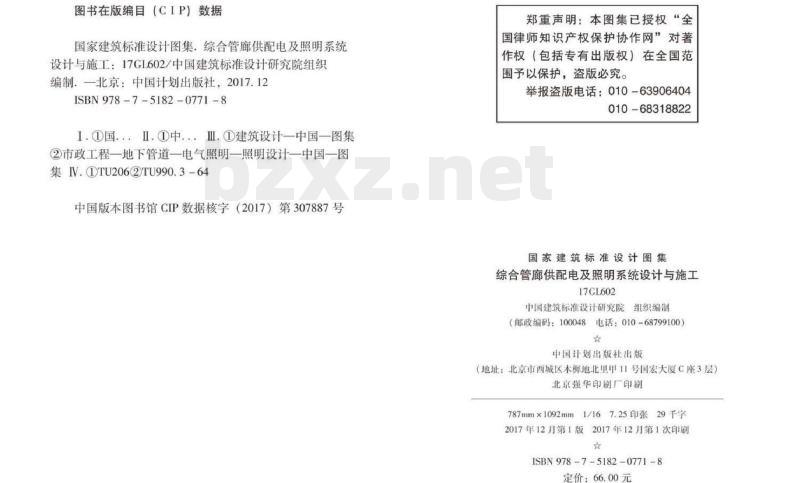

图书在版编目（CIP）数据
国家建筑标准设计图集.综合管廊供配电及照明系统设计与施工：17CL602/中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2017.12ISBN978-7-5182-0771-8
I.①国.··I.中..·Ⅲ.建筑设计一中国一图集②市政工程一地下管道一电气照明一照明设计一中国一图集IV.OTU206②TU990.3-64
中国版本图书馆CIP数据核字（2017）第307887号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
综合管廊供配电及照明系统设计与施工17CL602
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木桥地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/167.25印张29千字2017年12月第1版2017年12月第1次印刷★
ISBN978-7-5182-0771-8
定价：66.00元

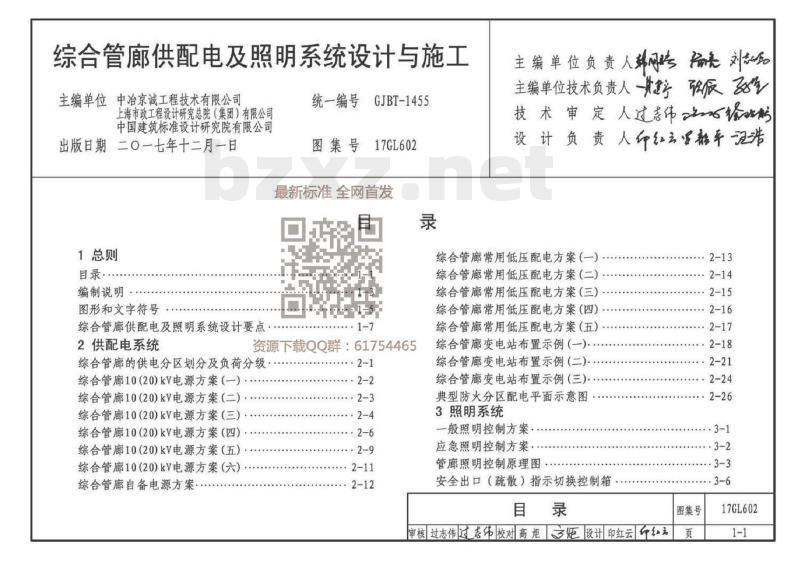

综合管廊供配电及照明系统设计与施工主编单位中冶京诚工程技术有限公司上海市政工程设计研究总院（集团）有限公司中国建筑标准设计研究院有限公司出版日期二〇一七年十二月一日1总则
目录·
编制说明
图形和文字符号
综合管廊供配电及照明系统设计要点2供配电系统
统一编号GJBT-1455
图集号17GL602
最新标准全网首发
资源下载QQ群：61754465
综合管廊的供电分区划分及负荷分级综合管廊10（20kV电源方案（—）综合管廊10（20）kV电源方案（二）综合管廊10（20)kV电源方案（三）综合管廊10（20)kV电源方案（四）综合管廊10（20）kV电源方案（五）综合管廊10（20）kV电源方案（六）综合管廊自备电源方案
主编单位负责人辣亮刘
主编单位技术负责人一其派
技术审定人过志伟条能
设计负责人仰红零新平造
综合管廊常用低压配电方案（一）综合管廊常用低压配电方案（二）综合管廊常用低压配电方案（三）综合管廊常用低压配电方案（四）综合管廊常用低压配电方案（五）综合管廊变电站布置示例（一）综合管廊变电站布置示例（二）综合管廊变电站布置示例（三）典型防火分区配电平面示意图
3照明系统
一般照明控制方案
应急照明控制方案
管廊照明控制原理图
安全出口（疏散）指示切换控制箱目
审核过志伟区志伟校对高炬炬设计印红云你红2-13
·2-17
·2-18
图集号
17GL602

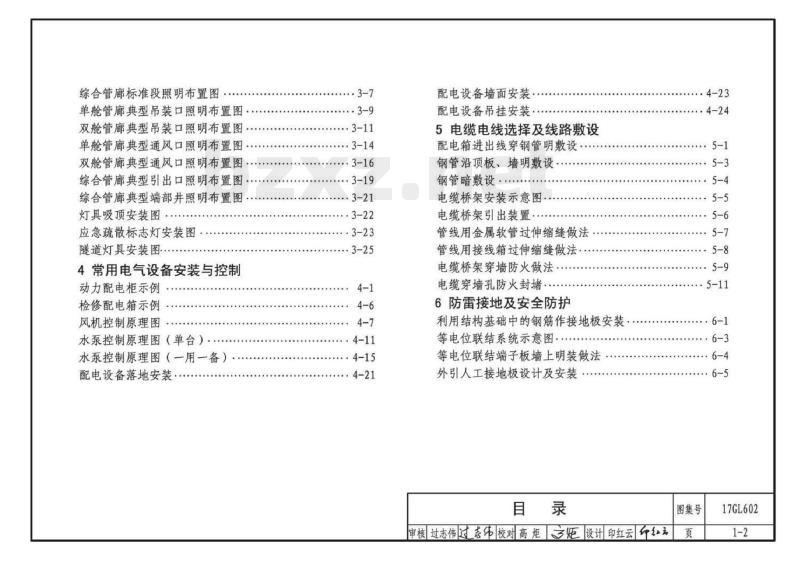

综合管廊标准段照明布置图此内容来自标准下载网
单舱管廊典型吊装口照明布置图双舱管廊典型吊装口照明布置图单舱管廊典型通风口照明布置图双舱管廊典型通风口照明布置图综合管廊典型引出口照明布置图综合管廊典型端部井照明布置图灯具吸顶安装图·
应急疏散标志灯安装图
隧道灯具安装图
4常用电气设备安装与控制
动力配电柜示例
检修配电箱示例
风机控制原理图
水泵控制原理图（单台）
水泵控制原理图（一用一备）
配电设备落地安装：
·3-19
·3-23
配电设备墙面安装
配电设备吊挂安装
5电缆电线选择及线路敷设
配电箱进出线穿钢管明敷设
钢管沿顶板、墙明敷设
钢管暗敷设··
电缆桥架安装示意图
电缆桥架引出装置：
管线用金属软管过伸缩缝做法
管线用接线箱过伸缩缝做法
电缆桥架穿墙防火做法
电缆穿墙孔防火封堵
6防雷接地及安全防护
利用结构基础中的钢筋作接地极安装等电位联结系统示意图
等电位联结端子板墙上明装做法外引人工接地极设计及安装
审核过志伟过志伟校对高炬了炬设计印红云行红4-23
：5-4
：5-6
：6-3
图集号
17GL602

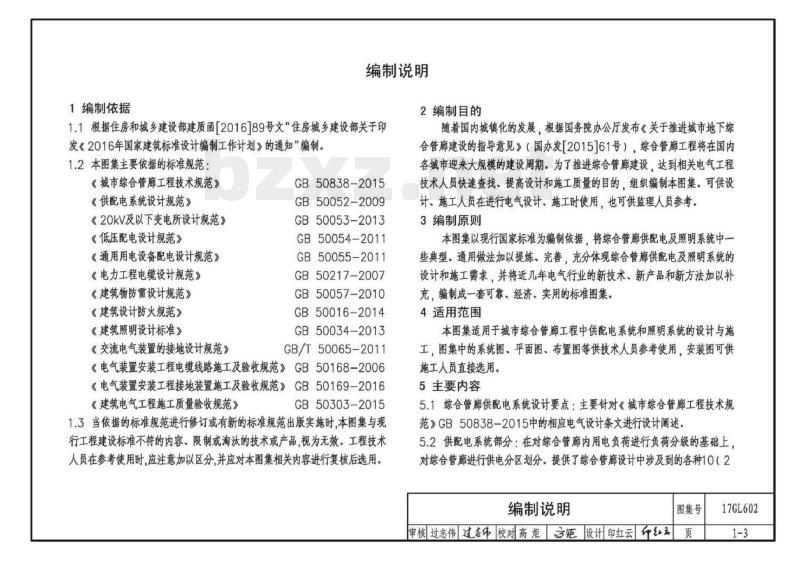

1编制依据
编制说明
2编制自的
1.1根据住房和城乡建设部建质函[2016189号文“住房城乡建设部关于印发《2016年国家建筑标准设计编制工作计划》的通知”编制。1.2本图集主要依据的标准规范：《城市综合管廊工程技术规范》《供配电系统设计规范》
《20kV及以下变电所设计规范》《低压配电设计规范》
《通用用电设备配电设计规范》《电力工程电缆设计规范》
《建筑物防雷设计规范》
《建筑设计防火规范》
《建筑照明设计标准》
《交流电气装置的接地设计规范》GB50838-2015
GB50052-2009
GB50053-2013
GB50054-2011
GB50055-2011
GB50217-2007
GB50057-2010
GB50016-2014
GB50034-2013
GB/T50065-2011
《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程接地装置施工及验收规范》GB50169-2016《建筑电气工程施工质量验收规范》GB50303-2015
1.3当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分并应对本图集相关内容进行复核后选用随着国内城镇化的发展，根据国务院办公厅发布《关于推进城市地下综合管廊建设的指导意见》（国办发【201561号），综合管廊工程将在国内各城市迎来大规模的建设周期。为了推进综合管廊建设，达到相关电气工程技术人员快速查找，提高设计和施工质量的目的，组织编制本图集。可供设计、施工人员在进行电气设计、施工时使用，也可供监理人员参考。3编制原则
本图集以现行国家标准为编制依据，将综合管廊供配电及照明系统中一些典型、通用做法加以提炼，完善，充分体现综合管廊供配电及照明系统的设计和施工需求，并将近几年电气行业的新技术，新产品和新方法加以补充，编制成一套可靠、经济，实用的标准图集。4适用范围
本图集适用于城市综合管廊工程中供配电系统和照明系统的设计与施工，图集中的系统图、平面图、布置图等供技术人员参考使用，安装图可供施工人员直接选用。
5主要内容
5.1综合管廊供配电系统设计要点：主要针对《城市综合管廊工程技术规范》GB50838-2015中的相应电气设计条文进行设计阐述5.2供配电系统部分：在对综合管廊内用电负荷进行负荷分级的基础上，对综合管廊进行供电分区划分。提供了综合管廊设计中涉及到的各种10（2编制说明
图集号
审核过志伟过志伟校对高炬炬设计印红云红红引页
17GL602
0）kV电源引入方案，包括集中式10（20）kV开关站、引入多路市政电源单侧电源双回路树干式、双侧电源双回路树干式、双侧电源环网式、单侧电源树干式，在引入单路市政电源的情况下，还介绍了集中式EPS、分散式EPS以及接入应急发电车的三种自备电源方案。这些电源方案在实际工程中，可以结合起来混合使用。常用低压配电方案有放射式，树干式，放射十树干6使用说明
6.1本图集的各部分均有相应的说明，主要介绍相应的设计内容及设计中需要注意的事项。
6.2图集中的技术数据可作为工程设计人员方案阶段的参考，在具体选定厂家后，应以厂家参数为准。
式这三种。另外，介绍了三种常用的变电站布置示例，分别为箱式变电站、6.3综合管廊天然气管道舱的供配电及照明系统做法不在本图集的编制范围准全国
行工程技术经济比较及可行性分析后，综合选用。口口
5.3照明系统部分：主要编制综合管廊的照明方式和种类、照明控制构筑物部分的照明布置及典型照明灯具的安装等。电用
5.4常用电气设备安装与控制部分：主要编制综合管廊中常用的动力配电柜和检修电源箱示例图。另外，对于综合管廊内风机、水泵，编制了相应药电钙0
气控制原理图供参考。同时给出了配电设备的安装方法等。5.5电缆电线选择及线路敷设部分：主要编制综合管廊的电缆穿钢管明敷及暗敷做法、电缆支架（桥架）安装、防火封堵做法等。资源下载QQ群：61754465
5.6防雷接地及安全防护部分：主要编制综合管廊利用混凝土基础钢筋的做法、等电位联结、金属管道接地等。其他接地内容可参考现行国家建筑标准设计《防雷与接地》系列图集、本图集不再赞述。编制说明
图集号
审核过志伟过志伟校对高炬设计印红云红页
17GL602
照明配电箱
应急照明配电箱
动力配电箱/柜
应急动力配电箱/柜
控制箱
检修电源箱
按钮盒（箱）
变电站
EPS电源
电压表
指示灯
接地符号
等电位连接端子箱
选择开关
三角形一星形连接的
三相变压器
隔离开关
熔断器式隔离开关
剩余电流动作断路器
熔断器
避雷器
断路器
常开触点
常闭触点
接线端子
图形和文字符号
接触器
接触器/继电器线圈
常闭按钮
常开按钮
热继常闭触点
热继常开触点
热继电器线圈
三相电动机
时间继电器
图集号
审核过志伟 过志伟校对高炬炬设计印红云印红品页
17GL602
液位开关，常闭触点
液位开关，常开触点
单相电流互感器
具有两个铁芯，每个铁芯
有一个次级绕组的两个电
流互感器
具有两个铁芯，每个铁芯
有一个次级绕组的三个电
流互感器
延时闭合触点
电容器
应急疏散指示灯
应急疏散指示灯
应急疏散指示灯
严禁进入指示灯
安全出口（疏散）指示
切换控制箱
一般照明灯具
应急照明灯具
综合管廊电气设备编号组成如下序号
荧光灯（一般照明）
荧光灯（应急照明）
工程代码+设备代码+舱室代码+配电单元序号+配电设备功能代码+设备序号本图集中
AP:动力配电箱/柜
APE：应急动力配电箱/柜
AL：熙明配电箱
ALE：应急照明配电箱
AC：控制箱
AX：检修电源箱
AB：按钮盒
举例说明：
D：电力舱
S：水舱
R：热力舱
Q：天然气
Z：综合舱
省略：
各能誉用
APn：某综合管廊工程配电单元n配电箱/柜：n
APEn：某综合管廊工程配电单元n应急配电箱/柜；PS:排水泵
PF：排风机
SF:送风机
F:风机
K：空调
ACDnPS：某综合管廊工程电力舱（D）配电单元n的排水泵（PS）控制箱：ACnPF：某综合管廊工程配电单元n排风机（PF）控制箱：AXDnm：某综合管廊工程配电单元n检修电源箱m；AXnPF：某综合管廊工程配电单元n排风井检修电源箱。m（若仅1
个可省略）
注：在工程设计中，电气设备编号由工程设计人员根据工程编号规则自行确定，此电气设备编号方法仅供参考。
图形和文字符号
图集号
审核过志伟过志伟校对高炬文距设计印红云红红玉页
17GL602
1供配电系统
综合管廊供配电及照明系统设计要点2.5当采用蓄电池作为应急照明的备用电源时，在非点亮状态下，不得中断1.1综合管廊应按不同电压等级电源所适用的合理供电容量和供电距离，对周边的电网情况充分调研，结合管廊规模和近远期发展规划，进行技术经济综合比较后，选取与当地供电部门的公网供电营销原则相适应的供配电方案可采用由沿线城市公网分别直接引入多路电源进行供电的方案，也可以采用集中一处由城市公网提供中压电源，如10（20）kV电源供电的方案。1.2综合管廊的消防设备、监控与报警设备应急照明设备应按现行国家标准《供配电系统设计规范》GB50052规定的二级负荷供电，宜采用两回线路供电：当采用两回线路供电有困难时，应另设置备用电源。其余用电设备最新标准全网自友
（不含天然气管道舱）按三级负荷供电。1.3综合管廊应以防火分区作为配电单元，各配电单元电源进线截面应满足该配电单元内设备同时投入使用时的用电需要。低压配电可选择放射式，树千式，分区树千式等方案。
2照明系统
2.1照明方式可分为一般照明、局部照明和应急照期证2.2综合管廊内人行道上的一般照明的平均照度不应小于.15×最低照度不应小于51x；出入口和设备操作处的局部照度可为1001x1监控室+般照明照度不应小于300lx，配电间一般照明照度不宜小于200lx。管线维护临时蓄电池的充电电源。
2.6出入口和各防火分区防火门上方应设置安全出口标志灯，灯光疏散指示标志应设置在距地坪高度1.0m以下，间距不应大于20m。2.7灯具应为防触电保护等级类设备，能触及的可导电部分应与固定线路中的保护（PE）线可靠连接。安装高度低于2.2m的照明灯具应采用24V及以下安全电压供电。当采用220V电压供电时，应采取防止触电的安全措施，并应敷设灯具外壳专用接地线。2.8灯具应采取防水防潮措施，防护等级不宜低于IP54，并应具有防外力冲撞的防护措施。
2.9灯具应采用节能型光源，并应能快速启动点亮。光源的显色指数（Ra）不应小于60。
3常用电气设备安装与控制
3.1电源总配电箱宜安装在管廊进出口处。3.2电气设备防护等级应适应地下环境的使用要求，应采取防水防潮措施防护等级不应低于IP54。
3.3电气设备应安装在便于维护和操作的地方，不应安装在低注、可能受积水浸入的地方。
局部照明可利用插座箱接移动灯具。资源下载QQ群：617544653.4综合管廊每个分区的人员进出口处宜设置本分区通风、照明的控制开2.3管廊内疏散应急照明照度不应低于5/x，应急电源持续供电时间不应小于60min。监控室备用应急照明照度应达到正常照明照度的要求。2.4应急照明作为正常照明的一部分同时使用时，其配电开关和线路应与正常照明分开。
4电缆电线选择及线路敷设
4.1消防设备的供电电缆、控制电缆应采用阻燃电缆，火灾时需继续工作的消防设备应采用耐火电缆或不燃电缆。综合管廊供配电及照明系统设计要点图集号
审核刘澄波内校对蒋文杰春惠设计罗韶平新年17GL602
4.2消防用电设备的配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：
4.2.1暗敷时，应穿管并应敷设在不燃烧体结构内且保护层厚度不应小于30mm。明敷时，应穿金属管或封闭式金属线槽，并应采取防火保护措施。4.2.2当采用矿物绝缘类不燃性电缆时，可直接明敷。4.3照明回路导线应采用硬铜导线，截面面积不应小于2.5mm2。线路明敷设时宜采用金属保护管或金属线槽穿线方式布线。4.4电缆在托盘和梯架内数设时，电缆总截面积与托盘和梯架横截面面积之比，电力电缆不应大于40%，控制电缆不应大于50%。4.5电缆托盘和梯架与管道的最小净距应符合下表的规定。电缆托盘和梯架与各种管道的最小净距（m）管道类别
热力管道
有保温层
无保温层
其他工艺管道
平行净距
交叉净距
4.6明敷或埋地敷设的金属导管，应采用管壁厚度不小于2.0mm的钢导管。
4.7预分支电缆敷设时，宜将分支电缆紧紧地绑扎在主干电缆上，待主干电缆安装固定后，再将分支电缆绑扎解开。数设安装时，不应过分强拉分支电缆。
5防雷接地及等电位联结
5.1综合管廊内的接地系统应形成环形接地网，接地电阻不应大于10。5.2综合管廊的接地网宜采用热镀锌扁钢，且截面面积不宜小于50mm×5mm。接地网应采用焊接，不得采用螺栓连接。5.3综合管廊内的金属构件、电缆金属套、金属管道以及电气设备金属外壳均应与接地网连通。
5.4在配电设备间及管线需要处应设置等电位端子箱，等电位端子板应与综合管廊接地网可靠连接。
综合管廊供配电及照明系统设计要点审核刘澄波校对蒋文杰巷女设计罗韶平影车图集号
17GL602
常用用电负荷名称
火灾报警系统用电
自动灭火系统用电
消防泵用电
稳压泵用电
应急照明用电
安防系统用电
设备与环境监控系统用电
监控中心用电
通风机用电（非天然气舱）
排水泵用电
普通照明用电
检修用电
天然气管道舱的监控与报警设备用电天然气管道舱的管道紧急切断阀用电天然气管道舱的事故风机用电
二级负荷
二级负荷
二级负荷
二级负荷
二级负荷
二级负荷
二级负荷
二级负荷
三级负荷
三级负荷
三级负荷
三级负荷
二级负荷
二级负荷
二级负荷
负荷级别
注：本表所列为设计中常用用电负荷分级，设计中，若有本表未列出的用电负荷，需根据工艺专业的要求确定用电负荷的性质，有针对性地进行负荷分级及设计。BDZ2
由BDZ2供电
由BDZ3供电
由BDZ1供电
某工程供电分区划分示例
注：在实际工程中，每个防火分区的用电设备构成一个配电单元，变电站供电半径约800m，最远不宜超过1000m。综合管廊的供电分区划分及负荷分级审核过志伟过志伟校对高炬文炬设计印红云红图集号
17GL602
10(20)kV|段
1#进线隔离及PT1#进线电源
说明：
变电站1
变电站n
1.本电源方案拟申请两路独立的市政电源，采取单母线分段的配电方式，设置集中式综合管廊用1020)kV开关站。
2.该10（20）kV开关站一般与控制中心合建，具体形式和大小由工程设计确定。3，该电源方案与市政电源接口少，申请电源简单：统一集中式计量便于后期管廊的运营维护管理。
4．该电源方案配电可靠性高，管理调度灵活，但将在综合管廊内增加若干回至各变电站的10(20)kV线路，增加了工程造价，同时也挤压了放置10(20)kV公共线路的空间。隔离
变电站n变电站
10(20)kV开关站
10(20)kV段
2#进线电源2#进线隔离及PT
5．本电源方案仅供参考选用，具体需结合工程实际情况，从合理性、经济性等多方面论证其实施的可行性，且电源方案需得到当地供电部门的许可后再实施。6.10(20)kV开关站的继电保护装置由工程设计根据需要确定。7.两个进线开关与母线联络开关不能同时处于合闸状态。8．只有隔离手车处于工作位置时，才可以对进线断路器分、合闸操作。9.只有当进线隔高及计量柜内的CT和PT车处于工作位置时，进线开关才能进行分、合闻操作。10计量柜的PT手车具有防偷电功能，当PT手车一解锁，进线开关立刻跳闸。综合管廊10（20）kV电源方案（—）审核过志伟过志伟校对高炬之炬设计印红云红图集号
17GL602
