国家建筑标准设计图集
17GL603
综合管廊监控及报警系统
设计与施工
最新标准全网首发
组织编制：中国筑探准设计研究院资源下载QQ群：61754465
中國计划出版社

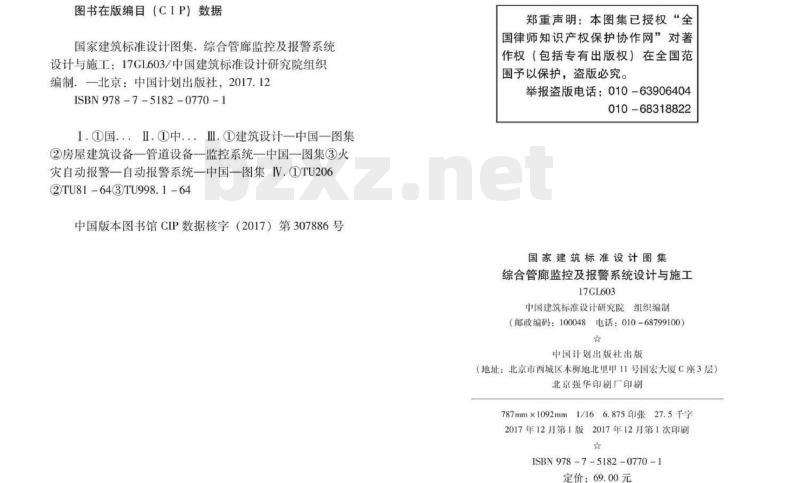

图书在版编目（CIP）数据
国家建筑标准设计图集综合管廊监控及报警系统设计与施工：17CL603/中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2017.12ISBN978-7-5182-0770-1
I.国.·Ⅱ.@中.·ⅢI.①建筑设计一中国一图集②房屋建筑设备一管道设备一监控系统一中国一图集③火灾自动报警一自动报警系统一中国一图集IV.①TU206②TU81-643TU998.1-64
中国版本图书馆CIP数据核字（2017）第307886号郑重声明：本图集已授权“全
国律师知识产权保护协作网对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
综合管廊监控及报警系统设计与施工17CL603
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木桥地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/166.875印张27.5千字2017年12月第1版2017年12月第1次印刷★
ISBN978-7-5182-0770-1
定价：69.00元

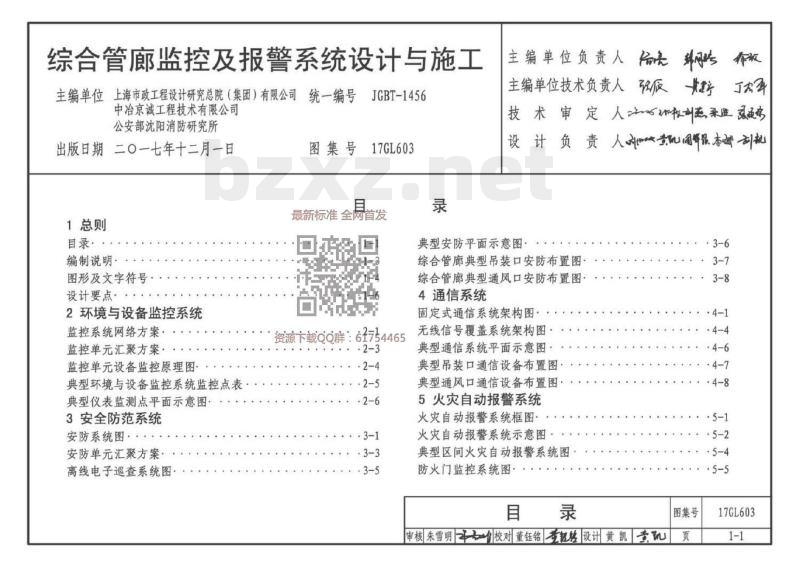

综合管廊监控及报警系统设计与施工主编单位上海市政工程设计研究总院（集团）有限公司统一编号JGBT-1456中冶京诚工程技术有限公司
公安部沈阳消防研究所
出版日期二〇一七年十二月一日1总则
目录·
编制说明·
图形及文字符号
设计要点···
2环境与设备监控系统
监控系统网络方案·
监控单元汇聚方案·
监控单元设备监控原理图
典型环境与设备监控系统监控点表典型仪表监测点平面示意图
3安全防范系统
安防系统图·
安防单元汇聚方案
离线电子巡查系统图
图集号17GL603
最新标准全网首发
资源下载QQ群：67754465
主编单位负责人民韩存放
主编单位技术负责人黄年
技术审定人叫兹柔匠乱
设计负责人国限本娜司机
典型安防平面示意图
综合管廊典型吊装口安防布置图综合管廊典型通风口安防布置图4通信系统
固定式通信系统架构图
无线信号覆盖系统架构图
典型通信系统平面示意图
典型吊装口通信设备布置图
典型通风口通信设备布置图
5火灾自动报警系统
火灾自动报警系统框图·
火灾自动报警系统示意图
典型区间火灾自动报警系统图
防火门监控系统图·
审核朱雪明价校对董钰铭重丝设计黄凯专机图集号
17GL603

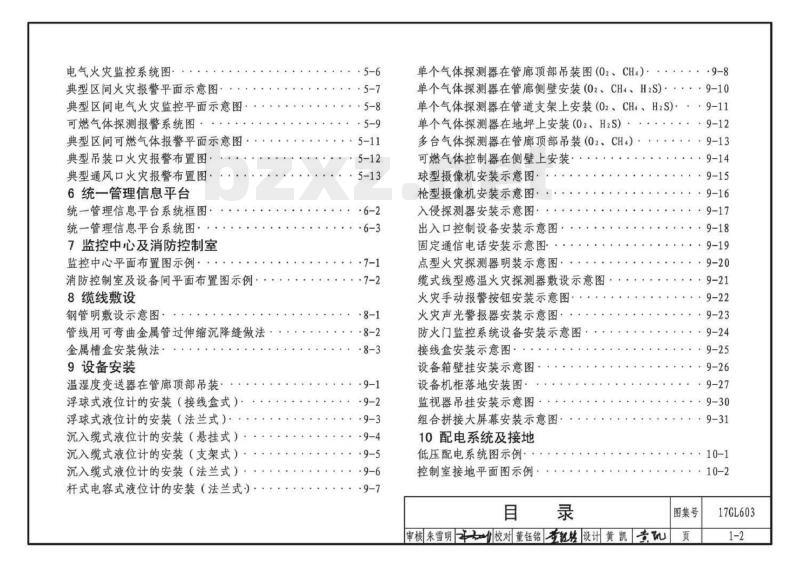

电气火灾监控系统图·
典型区间火灾报警平面示意图
典型区间电气火灾监控平面示意图可燃气体探测报警系统图：
典型区间可燃气体报警平面示意图典型吊装口火灾报警布置图：
典型通风口火灾报警布置图·
6统一管理信息平台
统一管理信息平台系统框图·
统一管理信息平台系统图·
7监控中心及消防控制室
监控中心平面布置图示例：
消防控制室及设备间平面布置图示例8缆线敷设
钢管明敷设示意图
管线用可弯曲金属管过伸缩沉降缝做法金属槽盒安装做法
9设备安装
温湿度变送器在管廊顶部吊装
浮球式液位计的安装（接线盒式）浮球式液位计的安装（法兰式）沉入缆式液位计的安装（悬挂式）沉入缆式液位计的安装（支架式）沉入缆式液位计的安装（法兰式）·杆式电容式液位计的安装（法兰式）·5-6
：5-13
单个气体探测器在管廊顶部吊装图（O2、CH4）·*9-8
单个气体探测器在管廊侧壁安装（02、CH4H2S）9-10单个气体探测器在管道支架上安装（02、CH4、H2S)·，9-11单个气体探测器在地坪上安装（02、H2S）多台气体探测器在管廊顶部吊装（O2CH4）可燃气体控制器在侧壁上安装：球型摄像机安装示意图·
枪型摄像机安装示意图··
入侵探测器安装示意图·
出入口控制设备安装示意图：
固定通信电话安装示意图
点型火灾探测器明装示意图
缆式线型感温火灾探测器敷设示意图·火灾手动报警按钮安装示意图
火灾声光警报器安装示意图
防火门监控系统设备安装示意图接线盒安装示意图··
设备箱壁挂安装示意图
设备机柜落地安装图·
监视器吊挂安装示意图
组合拼接大屏幕安装示意图
10配电系统及接地bzxZ.net
低压配电系统图示例
控制室接地平面图示例·
审核朱雪明牛校对董钰铭查丝设计黄凯告机9-12
：9-13
·9-21
图集号
17GL603

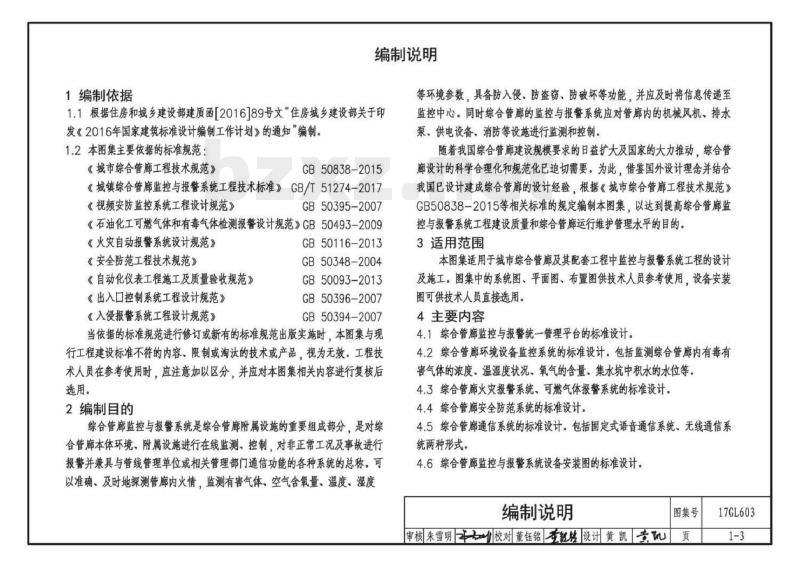

1编制依据
编制说明
等环境参数，具备防入侵、防盗窃、防破坏等功能，并应及时将信息传递至1.1根据住房和城乡建设部建质函[2016|89号文住房城乡建设部关于印发《2016年国家建筑标准设计编制工作计划》的通知”编制。1.2本图集主要依据的标准规范：《城市综合管廊工程技术规范》GB50838-2015
《城镇综合管廊监控与报警系统工程技术标准》GB/T51274-2017《视频安防监控系统工程设计规范》GB50395-2007
《石油化工可燃气体和有毒气体检测报警设计规范》GB50493-2009《火灾自动报警系统设计规范》《安全防范工程技术规范》
《自动化仪表工程施工及质量验收规范》《出入口控制系统工程设计规范》《入侵报警系统工程设计规范》GB50116-2013
GB50348-2004
GB50093-2013
GB50396-2007
GB50394-2007
当依据的标准规范进行修订或新有的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
2 编制自的
综合管廊监控与报警系统是综合管廊附属设施的重要组成部分，是对综合管廊本体环境、附属设施进行在线监测、控制，对非正常工况及事故进行报警并兼具与管线管理单位或相关管理部门通信功能的各种系统的总称。可以准确、及时地探测管廊内火情，监测有害气体。空气含氧量、温度、湿度监控中心。同时综合管廊的监控与报警系统应对管廊内的机械风机，排水泵、供电设备、消防等设施进行监测和控制。随着我国综合管廊建设规模要求的日益扩大及国家的大力推动，综合管廊设计的科学合理化和规范化已迫切需要。为此，借鉴国外设计理念并结合我国已设计建成综合管廊的设计经验，根据《城市综合管廊工程技术规范》GB50838-2015等相关标准的规定编制本图集，以达到提高综合管廊监控与报警系统工程建设质量和综合管廊运行维护管理水平的目的。3适用范围
本图集适用于城市综合管廊及其配套工程中监控与报警系统工程的设计及施工。图集中的系统图、平面图、布置图供技术人员参考使用，设备安装图可供技术人员直接选用。
4主要内容
4.1综合管廊监控与报警统一管理平台的标准设计。4.2综合管廊环境设备监控系统的标准设计。包括监测综合管廊内有毒有害气体的浓度，温湿度状况、氧气的含量、集水坑中积水的水位等4.3综合管廊火灾报警系统、可燃气体报警系统的标准设计。4.4综合管廊安全防范系统的标准设计。4.5综合管廊通信系统的标准设计。包括固定式语音通信系统，无线通信系统两种形式。
4.6综合管廊监控与报警系统设备安装图的标准设计。编制说明
图集号
审核朱雪明价校对董钰铭老设计黄凯专机质
17GL603
图形和文字符号
照明配电箱
动力配电箱
电气控制箱
可编程逻辑控制器
温度变送器/传感器
湿度变送器/传感器
氧气变送器/传感器
硫化氢探测器
甲烷探测器
液位变送器/传感器
排水泵（控制箱）
区域（型）火灾报警控制器
可燃气体报警控制器
图形和文字符号
输出模块
输入模块
总线短路隔离器
点型感烟火灾探测器
分励脱扣器
防火阀
声光警报器（见注）
手动报警按钮
终端接线盒
门磁开关
电磁释放器
消防接线柜/接线端子箱
感温电缆
图形及文字符号
审核朱雪明价校对董钰铭老赵转设计黄凯专机图集号
17GL603
图形和文字符号
感温光缆
线型感温火灾探测器
测温式电气火灾探测器
剩余电流式电气火灾探测器
可燃气体探测器
网络摄像机
被动红外入侵探测器
读卡器
电控锁
电锁按键
电控井盖及其控制器
图形和文字符号
信息钮
RFID读写器
光线路终端
光网络单元
不间断电源
光纤/光缆
固定式电话机
网络交换机
信号放大器
通信总线
电源线
注：对于不同的子系统，声光警报器可以是火灾声光警报器，入侵探测声光警报器、可燃气体声光警报器等，由于其工作方式，接线方式基本相同，在图形符号上不做区分。
图形及文字符号
审核朱雪明价校对董钰铭老越鹤设计黄凯专机图集号
17GL603
1综合管廊监控与报警系统总体设计要点1.1监控与报警系统应设置环境与设备监控系统、安全防范系统、通信系设计要点
3安全防范系统设计要点
3.1综合管廊安全防范系统应由安全管理系统和若干子系统组成。子系统应统、预警与报警系统和统一管理平台。预警与报警系统应根据所纳入管线的种类设置火灾自动报警系统、可燃气体探测报警系统。1.2监控与报警系统的架构、系统配置应根据综合管廊的建设规模，纳入管线的种类，综合管廊运行维护管理模式等确定。1.3监控与报警系统应根据综合管廊运行管理需求，预留与各专业管线配套检测设备、控制执行机构或专业管线监控系统联通的信号传输接口。1.4综合管廊应根据规划、所属区域划分、运行管理要求设置监控中心。监控中心与综合管廊之间宜设置线路连接通路，监控、报警和联动反馈信号应传送至监控中心。
监控与报警系统使用的产品应符合国家法规和现行相关标准的规定。2环境与设备监控系统设计要点
2.1环境与设备监控系统应根据综合管廊附属机电设备、纳入管线种类，运行管理要求设置。
2.2环境与设备监控系统应对综合管廊环境质量进行监测，并应对通风系统、排水系统、供配电系统、照明系统的设备进行监控和集中管理。2.3环境与设备监控系统应按集中监控和管理、分层分布式控制的原则设置。
2.4环境与设备监控系统应具有接入入廊管线配套检测设备、控制执行机构信号的可扩展功能。
2.5安装在综合管廊内的环境与设备监控系统设备应采用工业级产品。包括入侵报警系统、视频安防监控系统、出入口控制系统、电子巡查系统。根据综合管廊的规模、安全管理要求，子系统可增加人员定位系统3.2安全管理系统应实现对各安全防范子系统的有效监控、联动和管理，其功能宜由统一管理平台融合。
3.3综合管廊安全防范系统宜自成安防专用网络独立运行。网络带宽应能满足安防信号接入监控中心中央层的数据传输带宽要求并留有裕量，且应优先保证报警信号和控制信号的传输。3.4综合管廊安全防范系统的设计，应符合现行国家标准《城市综合管廊工程技术规范》GB50838、《安全防范工程技术规范》GB50348、《入侵报警系统工程设计规范》GB50394、《视频安防监控系统工程设计规范》GB50395和《出入口控制系统工程设计规范》GB50396等的有关规定。
4火灾自动报警系统设计要点
4.1综合管廊的火灾自动报警系统的设计，应结合不同保护对象的特点及相关的监控系统配置，做到安全适用、技术先进，经济合理、管理维护方便。4.2设置火自动报警系统的综合管廊应设置消防控制室，且消防控制室应与监控中心控制区合用。
4.3火灾自动报警系统应与综合管廊统一管理平台联通。4.4综合管廊内火灾自动报警系统组件的兼容性和通信协议的兼容性应符合现行国家标准《火灾自动报警系统组件兼容性要求》GB22134的有关规定，设计要点
图集号
审核朱雪明价校对董钰铭老秘设计黄凯专机质
17GL603
5可燃气体探测报警系统设计要点5.1综合管廊含天然气管道的舱室应设置固定式可燃气体探测报警系统。5.2可燃气体探测报警系统应接入综合管廊统一管理平合。设计要点
3与相关管理部门信息平台的通信接口。7.5统一管理平台应具备将综合管廊管线信息和综合管廊运行安全信息上传至相关管理部门信息平台的功能。5.3可燃气体探测报警系统的设计，应符合现行国家标准《石油化工可燃气体和有毒气体检测报警设计规范》GB50493、《城镇燃气设计规范》GB50028和《火灾自动报警系统设计规范》GB50116的有关规定，6通信系统设计要点
6.1综合管廊应设置固定语音通信系统，根据管理需求可设置无线通信系统。监控中心宜设置对外通信的直线电话。6.2综合管廊通信系统应能满足监控中心与综合管廊内工作人员之间互相语音通信联络的需求。
7统一管理平台设计要点
8设备材料选型及施工工艺的要求8.1监控与报警系统配电、控制、通信等线路应采用阻燃线缆。8.2监控与报警系统在火灾时需继续工作的消防线路应采用阻燃耐火线缆，并采用防火保护措施。
8.3综合管廊内监控与报警设备防护等级不宜低于IP65。8.4综合管廊监控与报警系统线缆宜采用穿保护管或线槽的明敷方式，保护管、线槽应满足防腐及抗冲击的要求。8.5综合管廊内监控与报警设备宜集中设置于设备柜内（消防柜与非消防最新标准全网首需分开），且设备柜宜能满足地下潮湿环境的使用要求。7.1统一管理平台应把综合管廊监控与报警各系统集成为一个相五关联协同的综合系统，实现各系统统一管理、信息共享及联动控制。8.6天然气管道舱室内设置的监控与报警系统设备材料选型，设备安装接线技术要求应符合《爆炸危险环境电力装置设计规范》GB50058的规7.2统一管理平台应具备与入廊管线管理单位、相关管理部门信意定。合自火灾自动报警系统备材料选型。供电、布线应特合现行国家标准《火息互通的功能。
7.3统一管理平台宜采用“浏览器一服务器（B/S）”、“客户端服务灾自动报警系统设计规范》GB50116的规定。（C/S）”的系统架构。
资源下载QQ群：61754465
7.4统一管理平台应包括下列信息通信接口：1与监控与报警系统各组成系统的通信接口。2与入廊管线管理单位信息平合的通信接口。设计要点
审核朱雪明价校对董钰铭老秘丝设计黄凯专机图集号
17GL603
监控计算机
快速以太环网/单模光缆（监控环网）监控交换机
#监控单元
监控交换机
#监控单
监控柜
监控核心交换机
监控交换机
）监控单元
监控交换机
M#监控单元
监控中心
注：综合管廊规模较小时，分为1#～M#监控与报警单元。单元监控柜内的监控交换机通过星型以太网或环形以太网将信号上传至监控中心。监控单元的系统形式也可采用第2-3页形式B、C。监控系统网络方案
审核朱雪明牛价校对黄凯告机设计董钰铭蚕烤图集号
17GL603
监控计算机
快速以太环网/单模光缆（监控环网）汇聚监控交换机
汇聚监控柜
综合管廊1#监控汇聚段
监控柜
监控核心交换机
汇聚监控交换机
汇聚监控柜
综合管廊2#监控汇聚段
汇聚监控交换机
汇聚监控柜
监控中心
综合管廊N#监控汇聚段
注：1.综合管廊规模较大时管廊分为1#~N#监控汇聚段，每个监控汇聚段包含1#～M#监控单元。每个监控汇聚段设置1个监控汇聚机房，在每个汇聚机房设置一台汇聚监控柜。监控汇聚段所辖的每个监控单元分别设置一台单元监控柜。2.每个汇聚段内的单元监控交换机通过以太网环网将信号汇聚至该汇聚段的汇聚监控交换机，每个汇聚段内的汇聚监控交换机通过以太网环网或星型以太网将监控信号上传至监控中心。
监控系统网络方案
审核朱雪明价校对黄凯告机设计董钰铭蚕烤图集号
17GL603
以太网
至监控核心交换机
汇聚监控交换机
汇聚监控柜
1#监控单元
监控交换机
[单元PLC】
2进监控单元
监控交换机
单元PLC
M#监控单元
蓝控交换机
[元PLC】
3#监控单元
监控交换机
[单元PL】
综合管廊监控汇聚段
形式A
以太网
至监控核心交换机
汇聚监控交换机
汇聚监控柜
1#监控单元
单元PLC
2#监控单元
单元PLC
M#监控单元
单元PLC
了#监控单元
单元PLC
综合管廊监控汇聚段
形式B
PLC总线
至监控核心交换机
汇聚监控交换机汇聚监控柜
区聚PLC
1#监控单元
远程10
3并监控单元
远程10
[(M-1)\监控单元
远程10
2监控单元
远程10
4#监控单元
远程0
M#蓝控单元
远程10
综合管廊监控汇聚段
形式c
注：1.形式A每个监控单元采用PLC+交换机的结构，每个单元的监控交换机通过星型以太网或环形以太网接入汇聚监控交换机。2.形式B每个监控单元设有PLC1套，PLC通过以太网电缆接入汇聚监控交换机，当距离较长时可通过光纤以太网的方式接入。3.形式C每个监控单元设有远程IO1套，汇聚机房设有PLC1套，每个监控单元的远程IO通过总线形式接入汇聚PLC。4.以上三种监控单元的形式各有优缺点，可根据管线重要性、管理模式等选择。监控单元汇聚方案
审核朱雪明校对黄凯告机设计董钰铭蚕机烤图集号
17GL603
