17GL701 综合管廊通风设施设计与施工

此为新编图集。本图集为国家建筑标准设计之城市综合管廊专项系列内容之一。图集依据GB 50838-2015《城市综合管廊工程技术规范》，结合部分市政设计院的工程实践经验，从通风专业的角度出发，按照满足通风专业习惯特点和要求进行编制。最大限度突出综合管廊与通风系统密切关联的内容，辅以必要的相关通风专业的通用内容。主要内容：关于城市地下综合管廊通风系统的设计，含通风系统形式、通风量的计算，管廊通风口的布置，管廊风机室的工艺布置，通风百叶窗的选型，常用通风数据等设计内容及通用安装节点的施工内容。本图集也属于现阶段城市地下综合管廊建设中通风技术应用的一种探索和尝试。可供从事城市综合管廊建设领域的工程技术人员及迫切需要了解相关知识的技术人员参考。

国家建筑标准设计图集 17GL701
综合管廊通风设施设计与施工

组织编制：中国建筑标准设计研究院
出版：中国计划出版社

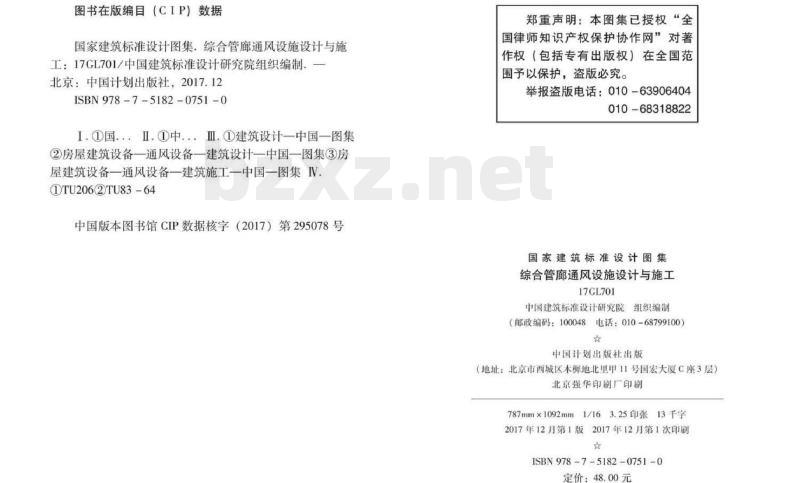

ISBN：978-7-5182-0751-0

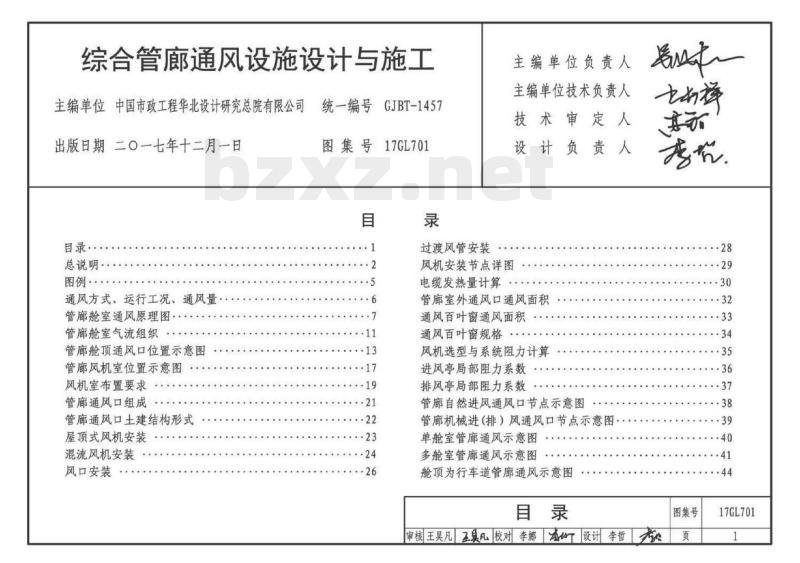

【目录】
总说明
图例
通风方式、运行工况、通风量
管廊舱室通风原理图
管廊舱室气流组织
管廊舱顶通风口位置示意图
管廊风机室位置示意图
风机室布置要求
管廊通风口组成
管廊通风口土建结构形式
屋顶式风机安装
混流风机安装
风口安装
过渡风管安装
风机安装节点详图
电缆发热量计算
管廊室外通风口通风面积
通风百叶窗通风面积
通风百叶窗规格
风机选型与系统阻力计算
进风亭局部阻力系数
排风亭局部阻力系数
管廊自然进风通风口节点示意图
管廊机械进（排）风通风口节点示意图
单舱室管廊通风示意图
多舱室管廊通风示意图
舱顶为行车道管廊通风示意图

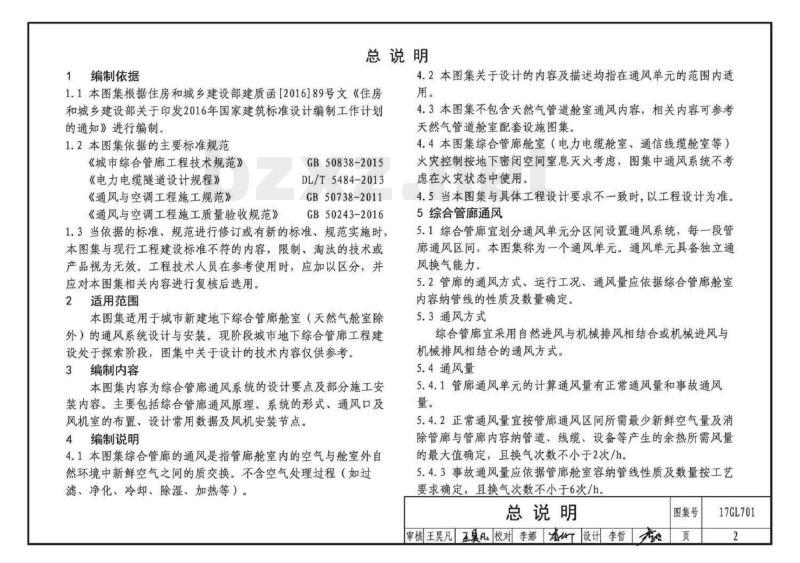

【总说明】

1 编制依据
1.1 本图集根据住房和城乡建设部建质函[2016]89号文《住房和城乡建设部关于印发2016年国家建筑标准设计编制工作计划的通知》进行编制。
1.2 本图集依据的主要标准规范：
- 《城市综合管廊工程技术规范》
- 《电力电缆隧道设计规程》
- 《通风与空调工程施工规范》
- 《通风与空调工程施工质量验收规范》GB50838-2015
- DL/T5484-2013
- GB50738-2011
- GB50243-2016
1.3 当依据的标准、规范进行修订或有新的标准、规范实施时，本图集与现行工程建设标准不符的内容、限制、淘汰的技术或产品视为无效。工程技术人员在参考使用时，应加以区分，并应对本图集相关内容进行复核后选用。

2 适用范围
本图集适用于城市新建地下综合管廊舱室（天然气舱室除外）的通风系统设计与安装。现阶段城市地下综合管廊工程建设处于探索阶段，图集中关于设计的技术内容仅供参考。

3 编制内容
本图集内容为综合管廊通风系统的设计要点及部分施工安装内容。主要包括综合管廊通风原理、系统的形式、通风口及风机室的布置、设计常用数据及风机安装节点。

4 编制说明
4.1 本图集综合管廊的通风是指管廊舱室内的空气与舱室外自然环境中新鲜空气之间的质交换，不含空气处理过程（如过滤、净化、冷却、除湿、加热等）。
4.2 本图集关于设计的内容及描述均指在通风单元的范围内使用。
4.3 本图集不包含天然气管道舱室通风内容，相关内容可参考天然气管道舱室配套设施图集。
4.4 本图集综合管廊舱室（电力电缆舱室，通信线缆舱室等）火灾控制按地下密闭空间熄灭火灾考虑，图集中通风系统不考虑在火灾状态中使用。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

17GL701
目录
总说明
图例
通风方式、运行工况、通风量
管廊舱室通风原理图
管廊舱室气流组织
管廊舱顶通风口位置示意图
管廊风机室位置示意图
风机室布置要求
管廊通风口组成
管廊通风口土建结构形式
屋顶式风机安装
混流风机安装
风口安装
过渡风管安装
风机安装节点详图
电缆发热量计算
管廊室外通风口通风面积
通风百叶窗通风面积
通风百叶窗规格
风机选型与系统阻力计算
进风亭局部阻力系数
排风亭局部阻力系数
管廊自然进风通风口节点示意图
管廊机械进(排)风通风口节点示意图
单舱室管廊通风示意图
多舱室管廊通风示意图
舱顶为行车道管廊通风示意图
