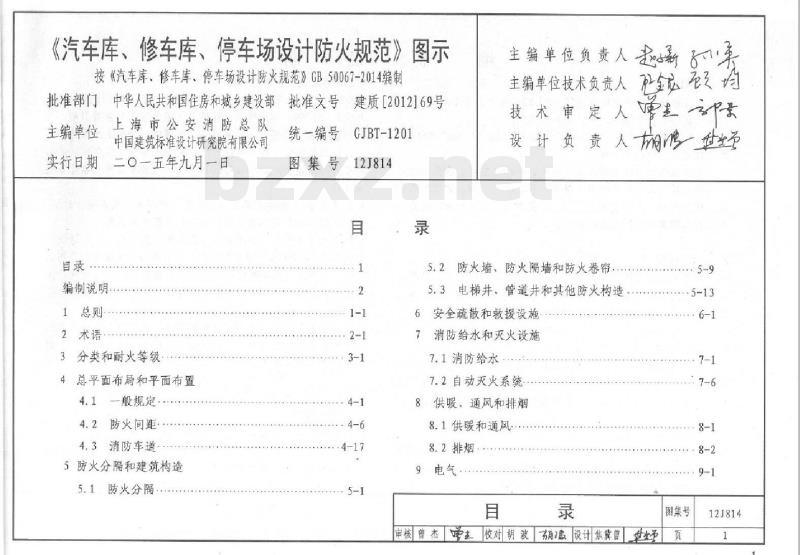

《汽车库、修车库、停车场设计防火规范》图示按《汽车库、修车库、停车场设计防火规范》GB50067-2014编制批准部门中华人民共和国住房和城乡建设部批准文号建质[2012]69号主编单位
上海市公安消防总队
中国建筑标准设计研究院有限公司实行日期二〇一五年九月一日
编制说明：下载标准就来标准下载网
1总则
2术语
3分类和耐火等级
4总平面布局和平面布置
4.1一般规定..
4.2防火间距·
4.3消防车道
5防火分隔和建筑构造
防火分隔
GJBT-1201
统一编号
12J814
图集号
主编单位负责人起新8
主编单位技术负责人询
技术审定人噜主
设计负责人加鸿时
5.2防火墙、防火隔墙和防火卷帘5.3电梯井、管道井和其他防火构造6安全疏散和救援设施
7消防给水和灭火设施
7.1消防给水
7.2自动灭火系统
8供暖、通风和排烟
8.1供暖和通风
8.2排烟
9电气
审核曾杰晚主校对胡波设计焦冀普世场5-9
图集号
12J814

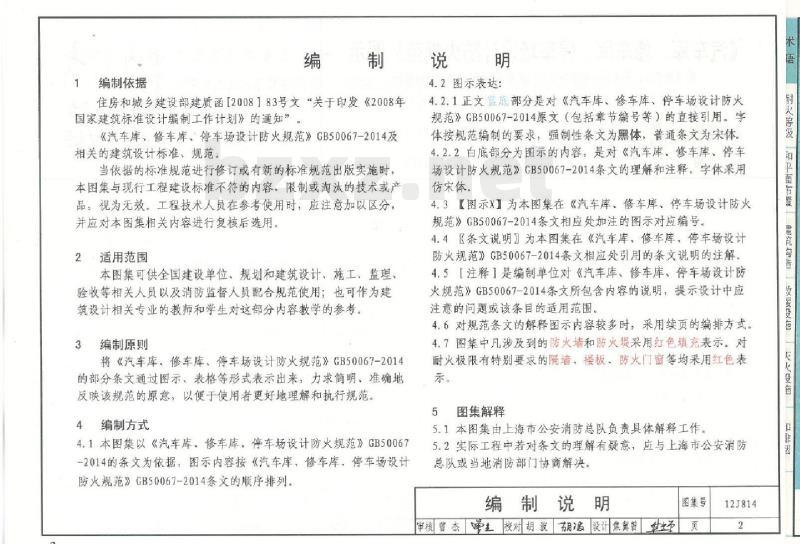

1编制依据
住房和城乡建设部建质图2008】83号文“关于印发《2008年国家建筑标准设计编制工作计划》的通知”。《汽车库，修车库，停车场设计防火规范》GB50067-2014及相关的建筑设计标准、规范：
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品：视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用，2
适用范围
本图集可供全国建设单位、规划和建筑设计、施工、监理、验收等相关人员以及消防监督人员配合规范使用：也可作为建筑设计相关专业的教师和学生对这部分内容教学的参考。3
编制原则
将《汽车库修车库、停车场设计防火规范》GB50067-2014的部分条文通过图示、表格等形式表示出来，力求简明、准确地反映该规范的原意，以便于使用者更好地理解和执行规范。4编制方式
4.1本图集以《汽车库、修车库、停车场设计防火规范》GB50067一2014的条文为依据，图示内容按《汽车库，、修车库，停车场设计防火规范》GB50067-2014条文的顺序排列。说明
4.2图示表达：
4.2.1正文蓝底部分是对《汽车库、修车库、停车场设计防火规范》GB50067-2014原文（包括章节编号等）的直接引用。字体按规范编制的要求，强制性条文为黑体，普通条文为宋体。4.2.2白底部分为图示的内容，是对《汽车库、修车库、停车场设计防火规范》GB50067-2014条文的理解和注释，字体采用仿宋体。
4.3【图示X】为本图集在《汽车库、修车库、停车场设计防火规范》GB50067-2014条文相应处加注的图示对应编号。4.4【条文说明】为本图集在《汽车库、修车库、停车场设计防火规范》GB50067-2014条文相应处引用的条文说明的注解，4.5【注释】是编制单位对《汽车库、修车库、停车场设计防火规范》GB50067-2014条文所包含内容的说明，提示设计中应注意的问题或该条目的适用范围4.6对规范条文的解释图示内容较多时：采用续页的编排方式。4.7图集中凡涉及到的防火墙和防火堤采用红色填充表示。对耐火极限有特别要求的隔墙、楼板、防火门窗等均采用红色表示。
图集解释
5.1本图集由上海市公安消防总队负责具体解释工作。5.2实际工程中若对条文的理解有凝意，应与上海市公安消防总队或当地消防部门协商解决。编制说明
审核曾杰啤校对胡波胡温设计焦冀曾图集号
12J814
时大等

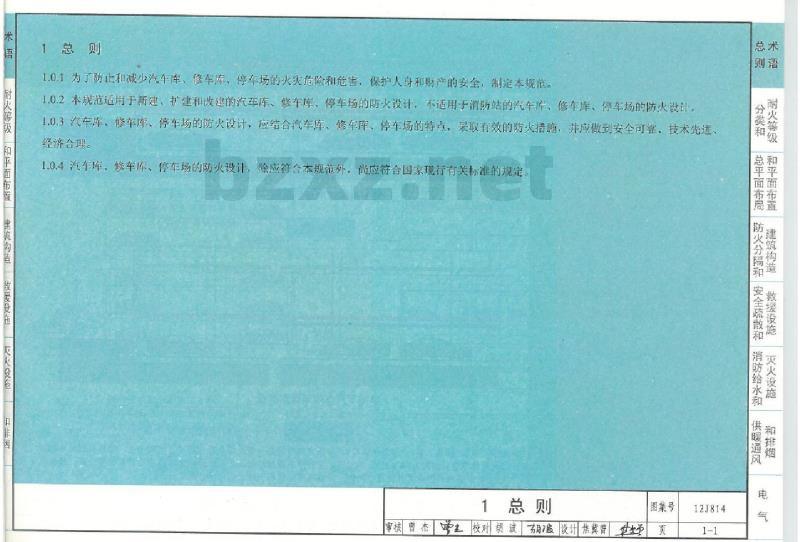

1总则
1.0.1为了防止和减少汽车库、修车库、停车场的火突危险和危害，保护人身和财产的安全，制定本规范。1.02本规范适用于新建、扩建和改建的汽车库、修车库、停车场的防火设计，不适用于消防站的汽车库、修车库、停车场的防火设计1.0.3汽车库、修车库、停车场的防火设计，应结合汽车库、修车库、停车场的特点，采取有效的防火措施，并应做到安全可靠、技术先进经济合理。
1.0.4汽车库、修车库、停车场的防火设计，除应符合本规范外，尚应符合国家现行有关标准的规定。1总则
图集号
12J814
审核曾杰鸣主校对胡波书月波设焦冀警世妤页
防火分隔和
建筑构造
安全疏散和
救援设施
消防给水和
灭火设施
供暖通风
和排烟
耐欢精
消防给水和
灭火设施

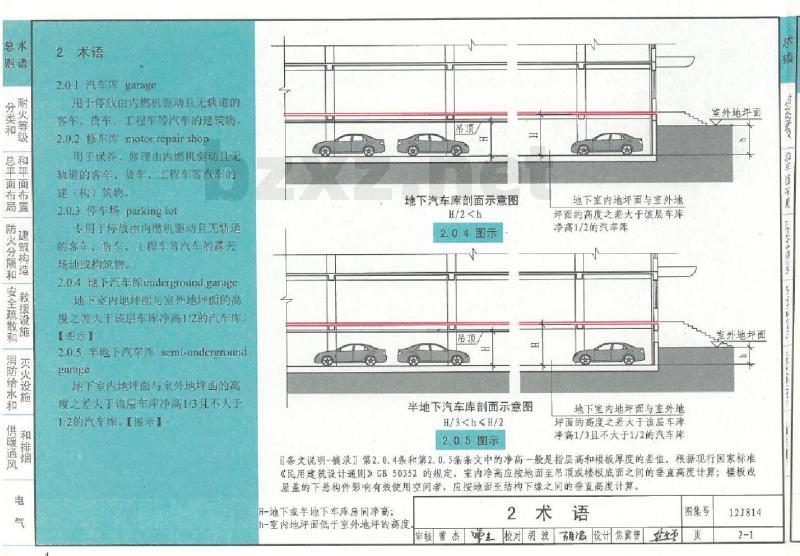

2术语
2.0.1汽车库garage
用于停放由内燃机驱动日无轨道的客车，货车、工程车等汽车的建筑物2.o.2修车motorrepairshop
用于保养、修理由内燃机驱动口无轨道的客车货车，工程车等汽车的建（构）筑物。
2.0.3停车场 parkinglot
专用于停放由内燃机驱动几无轨道的客车，货车、工程车等汽车的露天场地或构筑物
2.04地下汽车库underground garage地下室内地坪面与室外地坪面的高度之差大手该层车库净高1/2的汽车库【图示】
2.05半地下汽车库semi-uiderproundgarage
地下室内地坪面与室外地坪面的高度之差大于该层车库净高1/3日不人了1/2的汽车库，图示】
地下汽车库剖面示意图
2.0.4图示
半地下汽车库部面示意图
H/32.0.5图示
地下室内地坪面与室外地
坪面的高度之差大于该层车库
净高1/2的汽车库
地下室内地坪面与室外地
坪面的高度之差大于该层车库
净高1/3且不大于1/2的汽车库
室外地坪面
室外地坪面
【条文说明一摘录刀第2.0.4条和第2.0.5条条文中的净高一般是指层高和楼板厚度的差值。根据现行国家标准《民用建筑设计通则》GB50352的规定，室内净高应按地面至吊顶或楼板底面之间的垂直高度计算：楼板或屋盖的下悬构件影响有效使用空间者，应按地面至结构下缘之间的垂直高度计算。H-地下或半地下车库房间净高：h-室内地坪面低于室外地坪的高度2术语
审核曾杰啤主校对胡波确渡设计焦冀曾场图集号
12J814

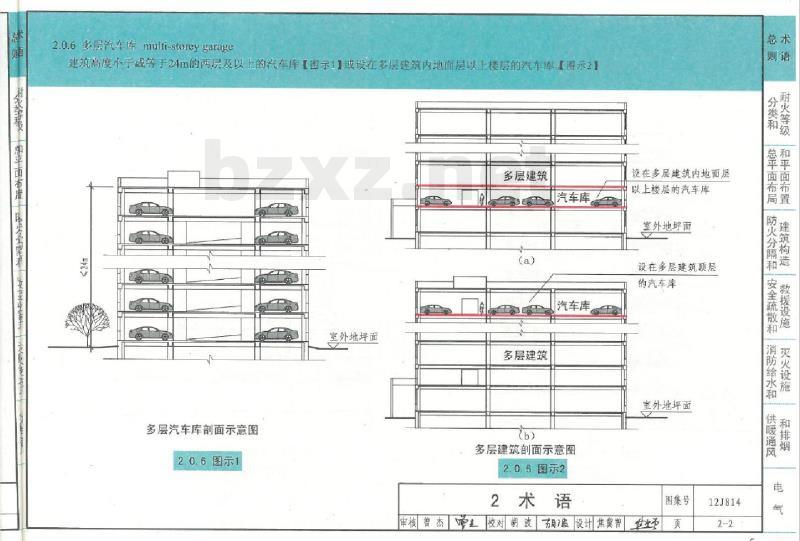

2.o.6多层汽车库multi-storeygarage建筑高度小于或等于24m的两层及以上的汽车库【图示11或设在多层建筑内地面层以上楼层的汽车库【图示2】多层建筑
汽车库
汽车库
室外地坪面
多层建筑
多层汽车库部面示意图
2.0.6图示1
多层建筑部面示意图
2.06图示2
2术语
设在多层建筑内地面层
以上楼层的汽车库
室外地坪面
设在多层建筑顶层
的汽车库
室外地坪面
图集号
12J814
审核普杰啤校对朗波节月波设计焦奠曾世妤页
安全疏散理
救援设施
翠面饰器
消防给水和
灭火设施
2.0.7高层汽车库high-rise garage建筑高度大于24m的汽车库【图示1】或设在高层建筑内地面层以上楼层的汽车库，【图示2】Te
设在高层建筑内地面层以上楼层的汽车库高层建筑
室外地坪面
设在高层建筑内地面层以上楼层的汽车库高层建筑
室外地坪面
室外地坪面
高层汽车库部面示意图
2.0.7图示1
高层建筑剖面示意图
2.0.7图示2
2术语
图集号
审核曾杰主校对胡波书月波设计焦冀曾经页
12J814
永科皮
2.0.8机械式汽车库imechanical garage采用机械设备进行垂直或水平移动等形式停放汽车的汽车库【图示】出入口
出入口
搬运堆垛机
出入口层平面图
出入口
机械式汽车库示意图
【注释】1.此图例为巷道堆垛机械式汽车库。2.有关巷道堆垛机械式汽车库技术参数可参见国标图集08J927-2《机械式汽车库建筑构造》。2.0.8图示
2术语
1-1剖面图
图集号
审核曾杰喷校对胡波节月波设计焦冀曾烫页
12J814
耐火等级
分类和
钢丽饰髓
防火分隔和
建筑构造
安全疏散和
救援设施
消防给水和
灭火设施
供暖通风
和排烟
火等级
安全疏散
教援设施
消防给水和
灭火设施
2.0.9 开式汽车库 opengarage
任一层车库外墙敲开面积大于该层四周外墙体总面积的25%，散开区域均匀布置在外墙上且其长度不小于车库周长的50%的汽车库。【图示】
任一层车库外墙散开
面积大于该层四周外墙体
总面积的25%，散开区域
均勾布置在外墙上且其长
度不小于车库周长的50%
的汽车库
外墙开散洞口
散开式汽车库平面示意图
外墙开散洞口
外墙开散洞口
【条文说明一摘录】
车库（瞰开区域）至少应有
两面墙是相对的
S1+S2+S3+S4+*--Sn>Sx25%
外墙开龄洞口
其中：S为该层四周墙体总面积；S1、S2、S3、S4.Sn-该层外墙各开做洞口面积：
L1+L2+L3+L4+..-Ln>L×50%
其中：L为车库周长L1、L2、L3、L4·-Ln-该层外墙各开散洞敲开式汽车库立面示意图
2.0.8图示
口长度。
2术语
审核曾杰噪校对胡波滤设计焦冀曾型妤图集号
12J814
五面节震
3分类和耐火等级
3.0.1汽车库、修车库，停车场的分类应根据停车（车位）数量和总建筑面积确定，并应符合表3.0.1的规定。表3.0.1汽车库、修车库，停车场的分类名称
汽车库
修车库
停车数量（辆）
总建筑面积S(m）
车位数（个）
总建筑面积S（m）
S=10000
151-300
5000510000
1000S-3000
51-150
200055000
500S1000
停车场
停车数量（辆）
251400
101250
当屋面露天停车场与下部汽车库共用汽车玻道时，其停车数量应计算在汽车库的车辆总数内。2室外坡道、屋面露天停车场的建筑面积可不计入汽车库的建筑面积之内。【图示13公交汽车库的建筑面积可核本表的规定值增加2.0倍。【图示2】屋面停车场
S≤2000
当屋面露天停车场与下部汽车库共用汽车坡道时，其停车数量应计算在汽车库的
总车辆数内
室外坡道，屋面露天停车场的建筑面积可不计入车库的建筑面积之内车库剖面图
3.0.1图示1
【条文说明-摘录〗注解中第（1）条是指在停车库的屋面露天停放车辆，当屋面停车场与室内停车库共用疏散披道时，车库分类按泊位数量的限值应将屋面停车数计人总泊位数内，但面积可以不计入车库的建筑面积内。如在其建筑的屋顶上单独设置汽车坡道停车，可按露天停车场考虑。3防火分类和耐火等级
图集号
审核曾杰啤校对胡波月波设计焦冀曾社师页
12J814
潮科酶花
防火分隔和
建筑构遣
安全疏散和
救援设施
消防给水和
灭火设施
供暖通风
和排烟
双销水利
公交汽车库
停车数量（辆）
或总建筑面积s（m2)）
公交汽车库
1-1剖面示意图
公交汽车库
公交汽车库平面示意图
公交汽车库的分类
S>30000
151-300
15000≤S≤30000
3.0.1图示2
51~150
6000S≤15000
公交汽车库的建筑面积可按
表3.0.1的规定值增加2.0倍
3防火分类和耐火等级
审核曾杰主校对胡波有鸿设计焦翼警世师图集号
时筝极
3.0.2汽车库，修车库的耐火等级应分为一级，二级和三级，其构件的燃烧性能和耐火极限均不应低于表3.0.2的规定表3.0.2汽车库、修车库构件的燃烧性能和耐火极限（h）建筑构件名称
防火墙
承重墙
楼梯间和前室的墙、防火隔墙
隔墙、非承重外墙
疏散楼梯、坡道
不燃性
不燃性
不燃性
不燃性
不燃性
不燃性
不燃性
不燃性
耐火等级
不燃性 3.00
不燃性 2.50
不燃性2.00
不燃性1.00
不燃性 2.50
不燃性1.50
不燃性 1.00
不燃性1.00
不燃性3.00
不燃性2.00
不燃性2.00
不燃性
不燃性
不燃性
不燃性
不燃性
屋顶承重构件
不燃性
不燃性
可燃性
吊顶（包括吊顶搁栅）
不燃性0.25
不燃性
难燃性
注：预制钢筋混凝土构件的节点缝隙或金属承重构件的外露部位应加设防火保护层，其耐火极限不应低于表中相应构件的规定。【图示】3.0.3汽车库和修车库的耐火等级应符合下列规定：地下、半地下和高层汽车库应为一级：2甲、乙类物品运输车的汽车库、修车库和1类汽车库、修车库，应为一级：3II、TI类汽车库、修车库的耐火等级不应低于二级：4IV类汽车库、修车库的耐火等级不应低于三级。【条文说明-摘录】防火隔墙比防火墙的耐火时间短，比一般分隔墙的耐火时间要长，且不必按防火墙的要求必须砌筑在梁或基础上，只需从楼板筑至顶板，这样分隔也较自由。这些都是鉴于汽车库内的火灾负载较少而提出的防火分隔措施，具体实践证明还是可行的。3防火分类和耐火等级
审核曾杰漫主校对胡波书月设计焦曾世蜂图集号
12J814
耐火等级
分类和
规坪丽械厨
防火分隔和
建筑构造
安全疏散和
救援设施
灭火设施
消防蛤水和
供暖通风
和排烟
安全疏散和
援设施
一新销利
耐火板材
防火保护层
压型钢板组合楼板
压型钢板组合楼板
压型钢板组合楼板防火保护
防火保温材料
防火材料填充
防火涂料保护层
钢柱防火保护
3.0.2图示
【注释】预制钢筋混凝土构件的节点缝隙或金属承重构件的外露部位应加设防火保护层，其耐火极限不应低于表3.0.2相应构件的规定。12
8255252522255
防火材料填充
钢梁防火保护
缝用不燃材料填塞密实
预制钢筋混凝土构件
预制钢筋混凝土构件缝隙防火保护3防火分类和耐火等级
审核普杰啤主校对胡波相鸿设计焦冀曾世蜂图集号
12J814
