国家建筑标准设计图集
14J819
社区老年人日间照料中心
标准设计样图
中国建筑标准设计研究院
UiiewrrraoeiAakc
14J819
国家建筑标准设计图集
社区老年人日间照料中心
标准设计样图
批准部门：中华人民共和国民政部中华人民共和国任房和城乡建设部组织编制中华人民共和国民政部中国建筑标准设计研究院
中國计划出版社
UewurrkaoeiAaka

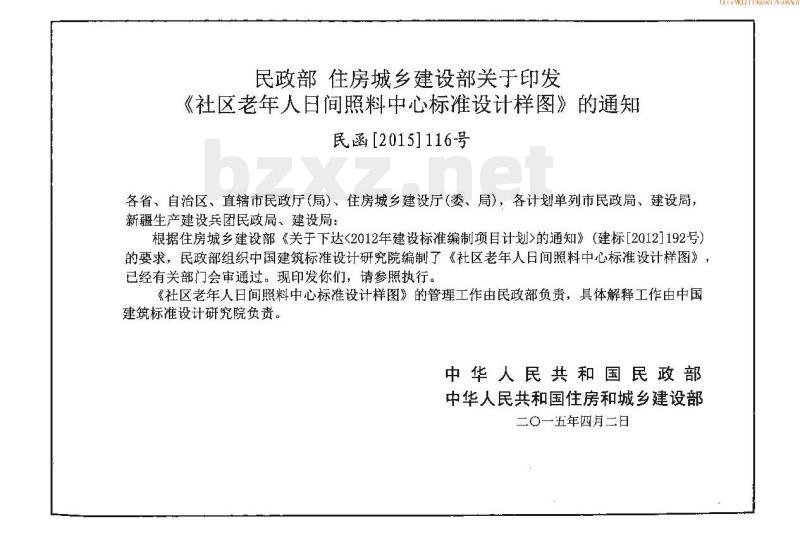

民政部住房城乡建设部关于印发《社区老年人日间照料中心标准设计样图》的通知民函[2015]116号
各省、：自治区、直辖市民政厅（局）、住房城乡建设厅（委、局），各计划单列市民政局、建设局：新疆生产建设兵团民政局、建设局根据住房城乡建设部《关于下达<2012年建设标准编制项目计划>的通知》（建标[2012]192号）的要求，民政部组织中国建筑标准设计研究院编制了《社区老年人日间照料中心标准设计样图》，已经有关部门会审过。现印发你们，请参照执行。《社区老年人日间照料中心标准设计样图》的管理工作由民政部负责，具体解释工作由中国建筑标准设计研究院负责。
中华人民共和国民政部
中华人民共和国住房和城乡建设部二〇一五年四月二日
GiwurkaoiAakk

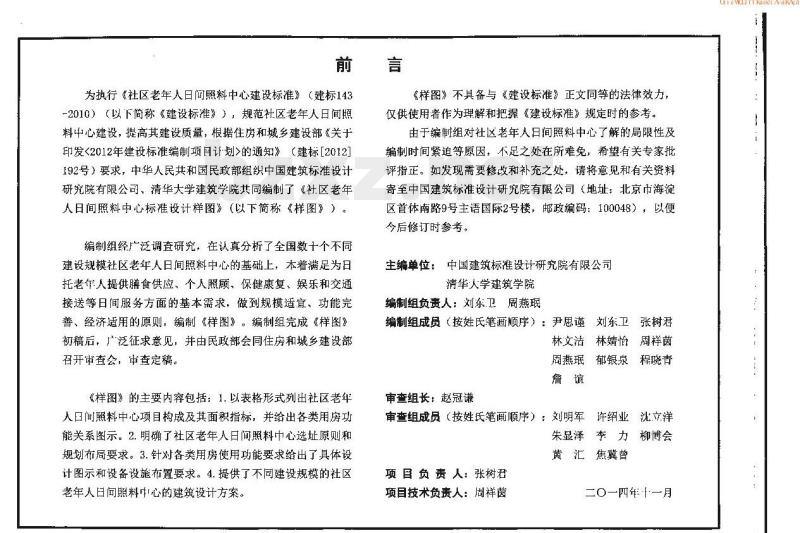

为执行《社区老年人日间照料中心建设标准》（建标143-2010）（以下简称《建设标准》），规范社区老年人日间照料中心建设，提高其建设质量，根据住房和城乡建设部《关于印发<2012年建设标准编制项月计划>的通知》（建标[2012]192号）要求，中华人民共和国民政部组织中国建筑标准设计研究院有限公司、清华大学建筑学院共同编制了《社区老年人日间照料中心标准设计样图》（以下简称《样图》）。编制组经广泛调查研究，在认真分析了全国数十个不同建设规模社区老年人日间照料中心的基础上，本着满足为巨托老年人提供膳食供应、个人照顾、保健康复、娱乐和交通接送等日间服务方面的基本需求，做到规模适宜、功能完善、经济适用的原则，编制《样图》。编制组完成《样图》初稿后，广泛征求意见，并由民政部会同住房和城乡建设部召开审查会，审查定稿。
《样图》的主要内容包括：1.以表格形式列出社区老年人日间照料中心项目构成及其面积指标，并给出各类用房功能关系图示。2.明确了社区老年人日间照料中心选址原则和规划布局要求。3.针对各类用房使用功能要求给出了具体设计图示和设备设施布置要求。4.提供了不同建设规模的社区老年人日问照料心的建筑设计方案。《样图》不具备与《建设标准》正文同等的法律效力仅供使用者作为理解和把握《建设标准》规定时的参考。由于编制组对社区老年人日间照料中心了解的局限性及编制时间紧追等原因，不足之处在所难免，希望有关专家批评指正。如发现需要修改和补充之处，请将意见和有关资料寄至中国建筑标准设计研究院有限公司（地址：北京市海淀区首体南路9号主语国际2号楼，邮政编码：100048），以便今后修订时参考。
生编单位：中国建筑标准设计研究院有限公司清华人学建筑学院
编制组负责人：刘东卫周燕珉
编制组成员（按姓氏笔画顺序）：尹思谨刘东卫张树君
林文洁林婧怡
周祥茵
燕珉郁银泉程晓青
审查组长：赵冠谦
审查组成员（按姓氏笔画顺序）：刘明军许绍业沈立洋
朱显泽李力柳博会
黄汇焦冀曾
项目负责人：张树君
项目技术负责人：周祥茵
二〇一四年一月
iewrrraoeiAakA
社区老年人日间照料中心标准设计样图批准部门
主编单位
中华人民共和国民政部
中华人民共和国住房和城乡建设部中国建筑标准设计研究院有限公司清华大学建筑学院
实行日期
二〇一五年四月二日

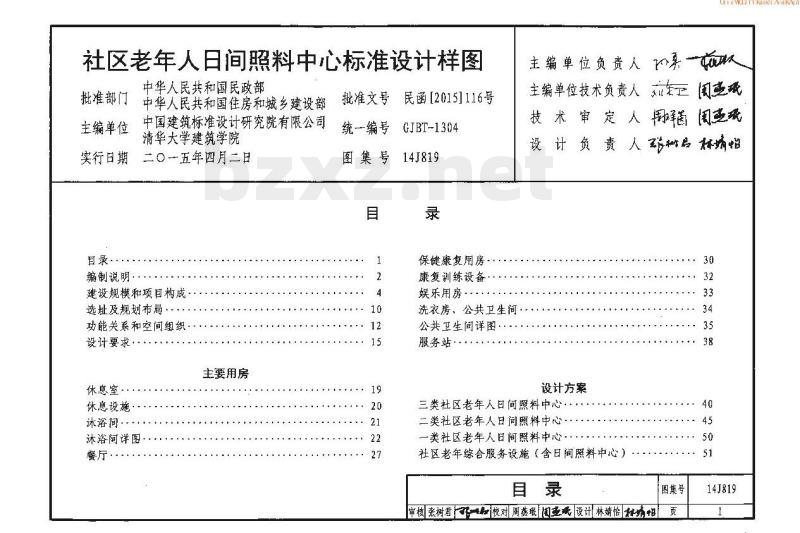

目录·
编制说明
建设规模和项目构成
选址及规划布局·
功能关系和空间组织·
设计要求·
休息室·
休息设施·
沐浴间·
沐浴闻详图
主要用房
民函[2015]116号
批准文号
统一编号 GJBT-1304
图集号14J819
保健康复用房·
康复训练设备
娱乐用房·．
洗衣房、公共卫生间，
公共卫生间详图
服务站·
UewurKaoeiAakc
主编单位负责人系一
主编单位技术负责人工阅玩
技术审定人阁玩
设计负责人林吧
设计方案
三类社区老年人日间照料中心·二类社区老年人日间照料中心·一类社区老年人日间照料中心
社区老年综合服务设施（含日间照料中心）目录
审核张树君一校对周蒸斑 [国壶纸 设计林婧怡科瑞相图集号
14J819
1编制依据
编制说明
3编制原则
1.1本图集依据住房和城乡建设部建标[2012]192号《关于下达<2012年建设标准编制项目计划>的通知》的要求进行编制。1.2主要标准、规范
《社区老年人日间照料中心建设标准》建标143-2010
《房屋建筑制图统一标准》
《建筑设计防火规范》
《建筑照明设计标准》
《民用建筑声设计规范》
GB/T 50001-2010
GB 50016-2014
GB 50034-2013
GR 50118-2010
《城市居住区规划设计规范》GB50180-93（2002年版）《建筑内部装修设计防火规范》GB50222-95（2001年版）《民用建筑设计通则》
《城镇老年人设施规划规范》
《无障碍设计规范》
《养老设施建筑设计规范》
GB 50352-2005
GB50437-2007
GB 50763-2012
GB 50867-2013
1.3当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效，工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。2适用范围
2.1 本图集适用于社区老年人日间照料中心新建、改建和扩建的工程项目。
2.2托老所，养老设施中的日间照料部分和社区其他公共服务设施用于老年人日间照料服务时可参考本图集。本图集以《社区老年人日间照料中心建设标准》（下简称《建设标准》）为依据，充分体现以人为本，以尊重和关爱老年人为理念，遵循安全、卫生、适用、经济的原则，保证老年人基本生活质量，按照服务功能、规模进行分类编制。4编制内容
4.1本图集对社区老年人日间照料中心的建设规模，项目构成要求进行了说明，给出了针对不同规模日间照料中心的用房配置建议和面积指标，并提供了工程项目投资估算表和建筑安装工期一览表，可作参考使用。4.2根据日间照料中心的设计要求，给出了选址及规划布局示意图，功能关系图示及常见的空间组织关系示例。4.3 根据《建设标准》中要求的主要用房类别，编制了包括生活服务用房、保健康复用房、娱乐用房和辅助用房在内的各类用房设计图示，并提供了相应的设施设备常用尺寸、选型示例及布置要求。
4.4针对沐浴间，公共卫生间等童点空间，给出了室内方案设计深度的平面、立面、剖面图示，以及截水沟、墙面扶手安装等常见节点的造详图。
4.5提供了各类社区老年人日间照料中心设计方案共计8个，并详细说明了各类方案的适用范围及设计特色。这些方案基本涵盖了常见的社区老年人日间照料中心面积规模和配建形式，可供相关专业人员设计时选用或参考。编制说明
图集号
申核张树君一校对周热斑国圣威设计林怡相页
iewrrrkaoeiAaka
14J819
5名词解释
5.1社区老年人日间照料中心：为以生活不能完全自理、日常生活需要一定照料的半失能老年人为主的日托老年人提供膳食供应、个人熙顾、保健康复、娱乐和交通接送等日间服务的设施。
5. 2日托老年人：到社区老年人日间照料中心接受照料和服务的老年人。
5. 3 医疗保健室：为日托老年人提供简单医疗服务和健康指导的用房。
5.4康复训练室：为日托老年人提供康复训练的用房。5.5网络室：供日托老年人上网及通过网络与亲人、期友聊天的用房。
5.6多功能活动室：供日托老年人开展娱乐、讲座等集体活动的用房，
5.7心理疏导室：为日托老年人及老年人家庭照顾者提供心理咨询和情绪疏导服务的用房。6使用说明
6.1本图集中各类用房平面尺寸均采用养老设施常用的开间，进深或柱网尺寸进行设计，以便更好地适应实际项目中的需求。各类用房的进深尺寸尽量保证了统一性，便于灵活组合。6.2图集中虽然给出了多个社区老年人日间照料中心的设计方案，但在具体工程项目中，还应按照本图集及相关规范中所提出的设计要求，从实际的服务对象特征和使用需求出发，综合考虑各项目的地域特征、周边环境、服务特色、运营模式等因素进行具体设计。
6.3本图集重点表达了建筑方案设计及室内方案设计深度的图纸内容，与建筑结构、给排水、暖通、电气等相关专业的设计要求除符合建设标准外，还需满足相应的设计规范要求，相关节点如无障碍坡道、台阶、楼梯、电梯、扶手、防滑措施等的具体构造做法可参见以下国家建筑标准设计图集：06J403-1《楼梯栏杆栏板（--）》12J003
《室外工程》
12J926
《无障碍设计》
13J404
《电梯直动扶梯自动人行道》
尺寸单位
本图集中除注明外，所注尺寸均为毫米（）。索引方法
详图号
14J819
详图所在页
编制说明
审核张树君一影校对周热[至观设计林婧怡格确帽图集号
iewurrkaoeiAaka
14J819
1建设规模
建设规模和项目构成
2建设内容及项目构成
1.1 社区老年人日间照料中心建设规模应以社区居住人口数量为主要依据，兼顾服务半径确定。1.2根据《建设标准》要求，社区老年人日间照料中心建设规模可分为三类，其房屋建筑面积指标宜符合表1规定。人口老龄化水平较离的社区，可根据实际需要适当增加建筑面积，一、二，三类社区老年人日间照料中心房屋建筑面积可分别按老年人人均房屋建筑面积0.26m2、0.32m2、0.39m核定。1.3 一、二、三类社区老年人日简照料中心的服务人数可参照表2中给出的推算人数确定。
表1社区老年人日间照料中心房屋建筑面积指标表类别
社区人口规模（人）
30000~50000
15000~29999
10000-14999
建筑面积（m）
注：1.表中社区人口规模按照《城市居住区规划设计规范》绍50180划分，2. 表中各类别所对应的建筑面积均为上限值，不得超出。3. 平均使用面积系数按0, 65计算。表2社区老年人日间照料中心服务人数推算表类
服务人数（人）
35 ~ 49
注：服务人数推算方法为：建筑面积/人均建筑面积。其中建筑面积参照表1取值；人均建筑面积参照《城镇老年人设施规划规范》GB50437年表3.2.2-2托老所每床建筑面积不应小于20m2”的规定取值，在此基础上：进一步结合实际调研经验，综合确定得出上表数据。2.1社区老年人日间照料中心建设内容包括房屋建筑及建筑设备、场地和基本装备。
2.2社区老年人日间照料中心房屋建筑应根据实际需要，合理设置老年人的生活服务、保键康复、娱乐及辅助用房。2.2.1老年人生活服务用房主要满足日托老年人在休息，进餐、助咨等方面的需要，包括休息室、餐厅（含配餐间）和沐浴间（含理发室）等空间。
2. 2.2老年人保健康复用房是为日托老年人提供简单医疗服务、基本康复训练及心理保健服务的用房，包括医疗保健室康复训练室和心理疏导室等空间。其中，心理蔬导室的设置是为了向有需要的日托老年人和老年人的家庭照顾者提供心理疏导和心理支持服务。
2. 2. 3老年人娱乐用房是供日托老年人开展娱乐活动和进行社会交往的用房，包括阅览室（含书画室），网络室和多功能活动室等空间。多功能活动室的设置一方面可供日托老年人聚会聊天，另--方面也可满足开展娱乐、讲座、培训等集体活动的需要。
2. 2. 4 辅助用房是保障社区老年人日间熙料中心日常管理和后服务工作有序开展所必须设置的基本用房，可包含办公室、厨房、洗衣房、公共卫生间和其他用房（如库房等）。2.3社区老年人日河照料中心当共用其他社区公共服务设施（例如社区医疗站社区老年人活动中心等），可不再单独设置相应的功能用房：
建设规模和项目构成
图集号
审核张树君校对居燕琨阅多统没计林婧怡林页
iewrrrkaoeiAaka
14J819
2.4社区老年人日间照料中心的用房配置宜根据建设规模服务人数、服务内容等实际情况综合考虑。一类，二类、三类社区老年人日间熙料中心的用房配置可参照表3确定表3社区老年人日间照料中心用房配置建议表用房
用房名称
依息室
沫溶间
(含理发室)
(含配餐间）
医疗保健室
康复训练室
用房配置建议
除设置一般的休息区，休息室外，还可为有特殊求或身体状况的老人设置专门的休息室或体息床位沐浴间宜设置专
门的更衣区、洗
浴区、如网区和
理发区
沐浴间宣设置专
门的更衣区、洗
浴区，宜就近设
置网位和理发区
应设置专门的餐厅，并设置配餐台或配餐间
除设医医疗保健
室外，还可附设
其他医疗空间
应设置康复训练
室，并宜根据不
同的康复活动
求分区
应设休息区或休
息室，面积有限
时可与其他空间
合设，分时使用
宜设独立的述浴
间，面积有限时，
可将更衣、洗溶、
如厕功能合资
就餐区可与多功
能活动区合设，
并设置配餐合
宜设置独立的医疗保健室。当由社区医疗站等提供服务时，可不设相应的用房。
宜设置相对独立
的康复训练区或
康复训练室
心理疏导室应设置专门的心理疏导室宜设康复训练区
也可将康复训练
设备设置在其他
用房，分时使用
可与其他用房合
设，分时使用
用房名称
阅览室
(含书画室)
网络室
多功能
活动室
办公室
洗衣房
公共卫生间
其他用房
续表3
用房配置建议
阅览区、网络区宜分散设查在就餐区、多功能活动区附近。阅览室、书画室、网络室等媛乐用房可与多功能活动室合设，并宜进行适当的分区应设置独立的多
功能活动区或多
功能活动室
宜设置独立的多
动能活动区或活
动室，也可与阅
区、书画区、
网络区等合设
应设置办公区和服务台
多功能活动区可
与就餐区惑康复
训练区合设，分
时使用
办公区可结合服
务合设置
应设置厨房，并厨房宜根据运营模式来确定是否设置。当为外部送餐时，可不设厨房宜考虑为周泌社
区居民及设施提
供送餐的需求
只设配餐间或配餐台：当自行供餐时，则应设置相应规模的厨房
应设置独立的洗衣房及晾陋空间洗衣房可与其他
用房合设；并宜
设晾晒空间
应根据服务人数的数量设置相应的卫生洁其设施，并应设置无障碍卫生间或无障碍厕位应根据具体需求，设置储藏间、库房、设备用房、安全监控室，值班室等辅助用房
注：由于三类社区老年人日间照料中心面积规模有限，部分用房宜考虑室多用、分时使用的可能性，从而保证空间的商效利用。建设规模和项目构成
审核 张树君校对周燕虽国鱼镜设计林婧怡 格归西集号
UiewurrrkaoeiAakAa
14J819
2.5 社区老年人日间照料中心的建筑设备应包括供电、给排水、采暖通风、通信、消防和网络等设备。2.6社区老年人目间照料中心的场地应包括道路、停车、绿化和室外活动等场地。
表4 社区老年人目间照料中心设备配置表设备种类
具体设备
洗澡专用椅冕
生活服务
保健康复
交通工具
呼叫器
按摩床(椅）
乎衡杠、肋木，扶梯、手指训练，股四头肌训练器、训练垫
血压计、听诊器
电视机、投影仪、播放设备
计算机及网络设备
监控设备
定位设备
摄录像机
老年人接送车
物品采购车
注：表中所列设备仅供参考。在具体项目中应结合实际的服务内容和需求选配相应的设备。不宜盲目配置，以免造成闲置与浪费。2. 了社区老年人日间照料中心应配备生活服务、保健康复、娱乐、安防等相关设备和必要的交通工具。根据《建设标准》要求，各类社区老年人日间照料中心的相关设备配置可参照表4确定，实际工程中应根据具体的服务内容和功能要求进行灵活选配。
面积指标
根据《建设标准》要求，社区老年人日间照料中心各类用房使用面积所占比例可参照表5确定，各类用房使用面积指标可参照下页表6。在实际项目中应因地制宜，在总建筑面积指标特合要求的前提下，根据不同的项目定位、运营模式服务特色、老年人使用需求，适当调整各类用房的面积分配比例，保证相应的功能要求。
表5社区老年人白间照料中心各类用房使用面积所占比例表用房名称
老年人
生活服务用房
保健康复用房
娱乐用房
辅助用房
使用面积所占比例（%）
注：表中所列各项功能用房使用面积所占比例为参考值，各地可根据实际业务需要在总建筑面积范围内适当调整。建设规模和项目构成
审核张树君校对周燕斑 阅至纸设计林婧怡 不图集号
UiewlrrrKaoeiAak
14J819
老年人用房
表6各类用房使用面积测算表
使用面积（m）
用房名称
休息室
沐浴间（含理发室）
餐厅（含配餐间）
医疗保健室
康复训练室
心理疏导室
阅览室（含书画室）
网路室
多功能活动室
办公室
洗衣房
公共卫生间
其他用房
5投资估算内容
社区老年人日间照料中心项目的投资估算内容可参照表了编制。具体估算费用还需根据项目实际情况确定，表7社区老年人日间照料中心项目投资估算表估算份值
工程费用名称
建筑安装工程费
建安工程费
土建工程费
安装.工程费
电气工程
弱电工程
给排水及消防工程
暖通工程
装修工程费
地下建安工程费
土建及装修工程费
安装工程费
电气工程
工程，
建设规模和项目构成
图集号
审核周燕珉国亚概校对林媒怡标端设计沈立洋纯页
（元/m）
iewlrrKaoeiAakc
14J819
工程费用名称
弱电工程
给排水及消防工程
暖通工程下载标准就来标准下载网
变配电设备
柴油发电机
动力设备工程
水泵房设备
室外工程
道路、广场及雨污水
室外电气，照明，
室外给水及消防
围塔及大门
绿化及景观
续表7
估算价值
建筑设备
（元/m）
工程费用名称
设备费
生活服务设备费
保健康复设备费
娱乐设备费
安肪设备费
交通工具设备费
工程建设其他费用
建设单位管理费
前期工作咨询费
勘察费
设计费
施工监理费
茂工图编制费
续表7
估算价值
建筑设备
建设规模和项目构成
图集号
审核同燕虽们围垂线校对林怡|格编增设计沈立洋 纯美页
（元/㎡）
UiewuirrkaoeiAak
14J819
