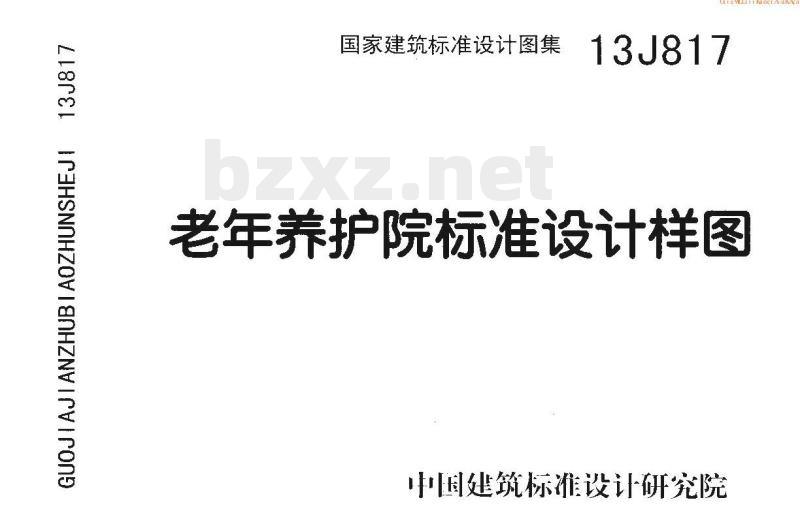

EHSNZNOE
国家建筑标准设计图集
iewliTiKibeiAika
13J817
老年养护院标准设计样图
山国建筑标准设计研究院

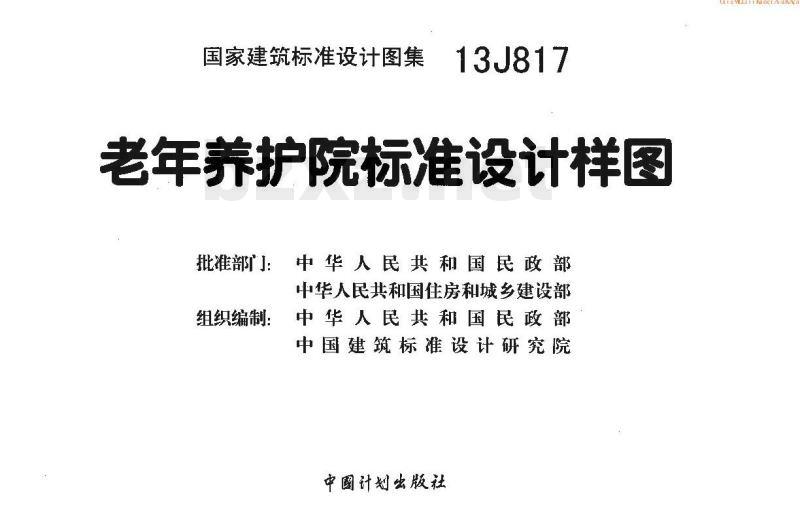

国家建筑标准设计图集
13J817
老年养护院标准设计样图
批准部门：
组织编制：
中华人民共和国民政部
中华人民共和国住房和城乡建设部中华人民共和国民政部
中国建筑标准设计研究院
中国计划出版社
GiewabeiAk

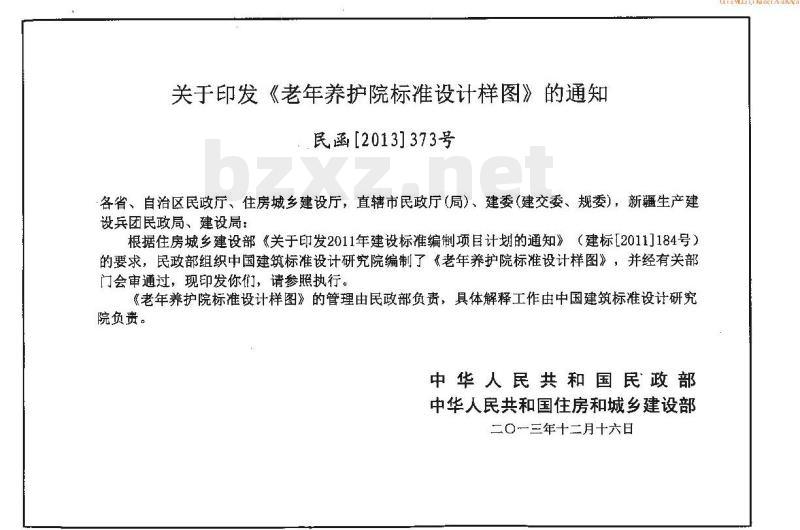

关于印发《老年养护院标准设计样图》的通知民函［2013]】373号
各省、自治区民政厅、住房城乡建设厅，直辖市民政厅（局）、建委（建交委、规委），新疆生产建设兵团民政局、建设局：
根据住房城乡建设部《关于印发2011年建设标准编制项目计划的通知》（建标[2011184号）的要求，民政部组织中国建筑标准设计研究院编制了《老年养护院标准设计样图》，并经有关部门会审通过，现印发你们，请参照执行。《老年养护院标准设计样图》的管理由民政部负责，具体解释工作由中国建筑标准设计研究院负贵。
中华人民共和国民政部
中华人民共和国住房和城乡建设部二〇一三年十三月十六日
iEITiKoiARAa

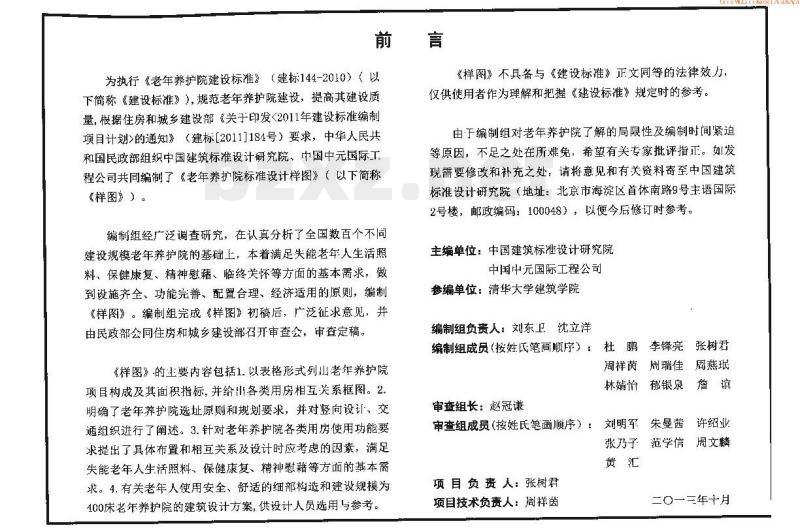

为执行《老年养护院建设标准》（建标144-2010）（以下简称《建设标准》），规范老年养护院建设，提高其建设质量，根据住房和城乡建设部《关于印发<2011年建设标准编制项目计划>的通知》（建标[2011]184号）要求，中华人民共和国民政部组织中国建筑标准设计研究院、中国中元国际工程公司共同编制了《老年养护院标准设计样图》（以下简称截样图势）。
编制组经广泛调查研究，在认真分析了全国数百个不同建设规模老年养护院的基础上，本着满足失能老年人生活照料、保健康复、精神慰藉、临终关怀等方面的基本需求，做到设施齐全、功能完善、配置合理、经济适用的原则，编制《样图》。编制组完成《样图》初稿后，广泛征求意见，并由民政部会同住房和城乡建设部召开审查会，审查定稿。《样图》的主要内容包括1.以表格形式列山老年养护院项目构成及其面积指标，并给山各类用房相互关系框图。2.明确了老年养护院选址原则和规划要求，并对竖向设计、交通组织进行了阐述。3.针对老年养护院各类用房使用功能要求提出了具体布置和相互关系及设计时应考虑的因素，满足失能老年人生活照料、保健康复、精神慰籍等方面的基本需求。4.有关老年人使用安全、舒适的细部构造和建设规模为100床老年养护院的建筑设计方案，供设计人员选用与参考。GiEWTiKOA-KAc
《样图》不具备与《建设标准》正文同等的法律效力仅供使用者作为理解和把握《建设标准》规定时的参考。由于编制组对老年养护院了解的局限性及编制时间紧迫等原因，不足之处在所难免，希望有关专家批评指正。如发现需要修改和补充之处，请将意见和有关资料寄至中国建筑标准设计研究院（地址：北京市海淀区首体南路9号主语国际2号楼，邮政编码：100048），以便今后修订时参考。主编单位：中国建筑标准设计研究院中国中元国际工程公司
参编单位：清华大学建筑学院
编制组负贵人：刘东卫沈立洋
编制组成员（按姓氏笔画顺序）：杜鹏李锋亮张树君周祥茵周瑞佳周燕琅
林怡郁银泉詹谊
审查组长：赵冠谦
许绍业
审查组成员（按姓氏笔画顺序）：刘明军朱曼茜
张乃子范学信
周文麟
项目负贵人：张树君
项目技术负责人：周祥茵
二〇一三年十月

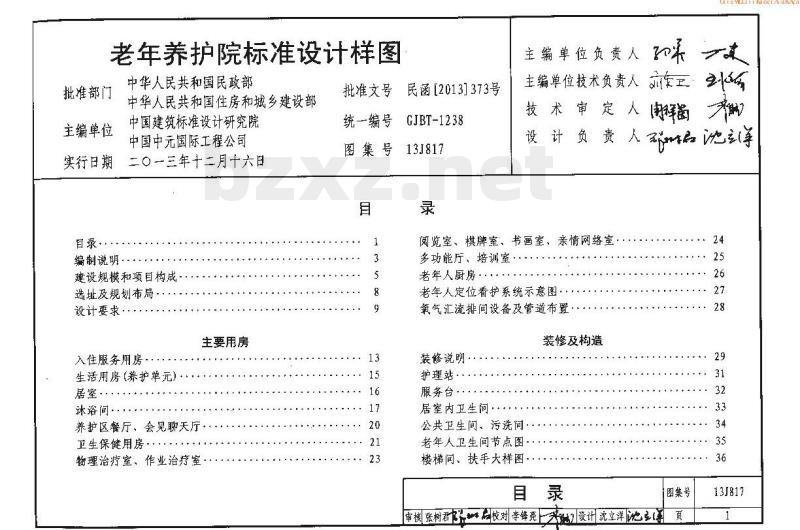

老年养护院标准设计样图
批准部门
主编单位
实行日期
目录·
中华人民共和国民政部
中华人民共和国住房和城乡建设部中国建筑标准设计研究院
中国中元国际工程公司
二〇一三年十二月十六日
编制说明，
建设规模和项目构成-
选址及规划布局
设计要求··
主要用房
入住服务用房
生活用房（养护单元）
居室·
沐浴间
养护区餐厅、会见聊天厅
卫生保健用房
物理治疗室、作业治疗室
批准文号
统一编号
图集号
民函[2013]373号
GJBT-1238
13J817
主编单位负责人
主编单位技术负责人
技术审定人祥镯
eWTiKoiARA
设计 负责人池认
阅览室、棋牌室、书画室、亲情网络室多功能厅，培训室·
老年人厨房··
老年人定位看护系统示意图·
氧气汇流排间设备及管道布置
装修及构造
装修说明··
护理站·
服务台··
居室内卫生间·
公共卫生间、污洗间·
老年人卫生间节点图-
楼梯间、扶手大样图··
图集号
审核张树校对李锋亮上设计沈立洋地页
13J817
常用标识··
安装节点·
基本装备，
助行助厕器·
洗浴用具.
护理床·
康复设备·此内容来自标准下载网
设计说明
常用标识
护理设备及康复设备
400床老年养护院建筑设计方案
总平面图···
1#生活楼一层平面··
1#生活楼二～四层平面
2#生活楼一层平面·.·
2#生活楼二～四层平面·
3#生活楼一层平面··
3#生活楼二～五层平面
保健康复、行政综合楼一层平面保健康复、行政综合楼二层平面保健康复楼三层平面·
附属用房地下一层、一层平面·附属用房二层平面·
审核张树君长
效对李锋亮上实2设计沈立洋能
图葉号
DeWTiKoiARAa
13J817
1编制依据
编制说明
荣誉军人康复医院等机构相关设施建设可参考本图集。1.1本图集依据住房和城乡建设部建标[20111184号《关于印发<二○一一年建设标准编制项目计划>的通知》进行编制。1.2主要标准、规范
《老年养护院建设标准》
《房屋建筑制图统一标准》
《建筑设计防火规范》
建标144-201C
GB/T 50001-2010
GB 50016-2006
《建筑内部装修设计防火规范》GB50222-95（2001年版）《老年人居住建筑设计标准》
《民用建筑设计通则》
《城镇老年人设施规划规范》
《无障碍设计规范》
GB/T 50340-2003
GB 50352-2005
GB 50437-2007
GB50763-2012
《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010《夏热冬冷地区居住建筑节能设计标准》《夏热冬暖地区居住建筑节能设计标准》《综合医院建筑设计规范》
《老年人建筑设计规范》
JGJ 134-2010
JCJ 75-2012
JGJ 49-88
JGJ 122-99
1.3当依据的标准规范修订或有新的标准规范发布实施时，应对本图集相关内容进行复核后选用。2适用范围
本图集适用于老年养护院的新建、改建和扩建工程。老年护理院、老年公寓、农村敬老院、社会福利院、光荣院、本图集针对服务于失能老年人养护院建设的基本功能需求，可供老年养护院建设单位、管理单位、建筑设计、施工、监理、验收等相关专业人员、设施设备厂商直接选用或参考。3主要内容
3.1建设规模和项目构成，是以表格形式列出老年养护院项目构成及面积指标，并给出各类用房相互关系框图。3.2选址及规划布局明确了老年养护院选址原则和规划要求，并对竖向设计、交通组织进行了必要阐述。3.3设计要求中针对老年养护院各类用房的使用功能要求提出了具体布局和相互关系及设计时应考虑的因素，满足失能老年人生活照料、保健康复、精神慰藉等方面的基本需求。3.4装修及构造、常用标识给出了有关老年人使用安全舒适的细部构造及标识。
3.5给出400床老年养护院的建筑设计方案，供相关专业人员参考。
4名词解释
4.1老年养护院：为失能老年人提供生活照料、健康护理、康复娱乐、社会工作等服务的专业熙料机构，4.2失能老年人：至少有一项日常生活自理活动（一般包括吃饭、穿衣、洗澡，上厕所、上下床和室内走动这六项）不能自已独立完成的老年人。按日常生活自理能力的丧失程度，可分为轻度、中度和重度失能三种类型，编制说明
图集号
审核张树君以以校对李锋亮能设计沈立洋多）贝
EWTKoA-RA
13J817
4.3接待服务厅：供老年人及其他人员前来咨询或办理出入院手续时等候、休息，进行资料展示的处所。4.4入住登记室：为老年人办理出入院手续并提供咨询的用房。4.5健康评估室：老年人入住养护院时，对其进行初步健康检查和需求评估的用房。
4.6配餐间：供护理员为入住失能老年人分配、加热、切分食物等的用房。
4.7养护区餐厅：供入住失能老年人在养护区进餐和活动的处所。
4.8会见聊天厅：供入住失能老年人聊天休息及会见亲友的处所。
4.9亲情居室：供入住失能老年人与前来探望的亲人短暂居住、共享天伦之乐的用房。
4.10物理治疗室：供工作人员对入住失能老年人通过运动治疗、徒手治疗和仪器治疗等方法进行功能康复的用房。4.11作业治疗室：供工作人员对入住失能老年人以有目的的。经过选择的作业活动为主要治疗手段进行功能康复的用房。4.12亲情网络室：供入住失能老年人上网娱乐及通过网络与亲人聊天的用房。
4.13心理咨询室：对入住失能老年人进行心理咨询和疏导的用房。
4.14社会工作室：供社会志愿者来院为入住失能老年人服务时工作和休息的用房。
4.15培训室：对院内外护理员进行业务培训的用房。EWITKOTA-RA
4.16养护单元：是老年养护院实现养护职能、保证养护质量的必要设置，养护单元内应包括老年人居室、餐厅、沐浴间、会见聊天厅、亲情网络室、心理咨询室、护理员值班室、护士工作室等用房。
使用说明
本图集依据住房和城乡建设部、国家发展和改革委员会批准的《老年养护院建设标准》建标144-2010提供了部分功能用房平面布置图。在做具体工程设计时，应结合各项目的不同地理位置、气候特征、建设规模以及项自周边环境等因素进行调整，并完善建筑结构、电气给水排水、暖通、动力等相关专业的设计。
6尺寸单位
本图集中除注明外，所注尺寸均为毫米（m）。索引方法
图集号
13J817
编制说明
节点编号
选用页次
图集号
审核张树君校对李锋亮上2]设讯沈立洋池13J817
建设规模
建设规模和项目构成
老年养护院的建设规模，按床位数量分为500床、400床、300床，200床、100床五类。规模在500床以上的宜分点设置，老年养护院的房屋综合建筑面积指标以每床所占房屋建筑面积确定。不同规模老年养护院房屋综合建筑面积指标见表1表1老年养护院房屋综台建筑面积指标表（m㎡/床）建设规模
综合建筑面积指标
500床
400床
300床
200味
100味
注：其中直接用于老年人的入住服务、生活，卫生保健、康复、娱乐、社会
工作用房所占比例不应低于总建筑面积的75%。2项目构成
老年养护院的建设内容包括房屋建筑及建筑设备，场地和基本装备。
老年养护院的房屋建筑包括老年人用房，行政办公用房和附属用房。不同规模老年养护院用房的组成见表2，各类用房使用面积指标见表3。
功能用房
项目构
接待服务厅
入住登记室
健康评估室
总值班室
老年养护院用房组成表
:500床
400床
300床
200床
100床
含监控室
功能用房
项目构战
沐浴间
配簧间
养护区餐厅
会见聊天厅
亲情居室
护理员值班室
诊疗室
化验室
心电图室
B超室
用卫生
房用房
抢救室
消毒室
临终关坏室
医护办公室
物理治疗室
作业治疗室
续表2
400床300床200床
100床
500床
建设规模和项目构成
含卫生间
含更衣室
兼公共活动室
舍医生办公室
和护士办公室
图集号
审核张树君正科校对李锋亮上能设计沈立洋池卖
BiEWIITKAKA
13J817
功能用房
项目构
阅览室
书画室
棋牌室
亲情网络室
心理咨询室
社会工作室
多功能厅
办公室
会议室
接待室
财务室
档策室
文印室
信息室
培训室
警卫室
职工浴室
理发室
洗衣房
500床
400床
续表2
300床
200床
100床
含老年人厨房、职工
厨房和职工餐厅
含消毒、甩干、烘干
室和缝补间、室内晾
西场地等
功能用房
项百构
公共卫生间
设备用房
注：V表示应具备、
500味
续表2
400床300床200床100床
BieWiTiKoiAR
含被服库，器材库、生活
用品库、杂物库等
含配电室、锅炉房、供氧
站、电梯机房、通信机房、
空调机房等
表3老年养护院各类用房使用面积指标表(㎡/床）便用面积指标
用房类别
入住服务用房
生活用房
卫生保健用房
康复用房
娱乐用房
社会工作用房
行政办公用房
附属用房
500床
400床
300床
200床
100床
注：1.老年人用房、其他用房(包括行政办公及附属用房)平均使用面积系数分别接0.60和0.65计算
2.建设规模不足100床的参照100床老年养护院的面积指标执行，建设规模和项目构成
图菜号
审核张树君许校对李锋亮上天设训沈立洋池页
13J817
停车场
入住服务用房
接待服务厅
健康评估室
入往登记室
总值班室
卫生保健用房
诊疗室
化验室
心电图室
临终关怀室
B超室
抢救室
消毒室
医护办公室
社会工作用房
心理咨询社会工作多功能厅
老年人用房
行政办公用房
办公室
接待室
档案室
信息室
■■密切联系
会议室
财务室
文印室
培训室
一般联系
生活用房
居室淋浴间
养护区餐厅
亲情居室
会见聊天厅
护理员值班
康复用房
物理治疗室
作业治疗室
娱乐用房
阅览室
棋牌室
书画室
亲情网络室
附属用房
警卫室
理发室
公共卫生间
各类用房组成与相互关系框图
职工浴室
洗衣房
设备用房
室外活动
衣物晾晒
3布至原
3.1基本项目中各类用房之间既要有明确的功能分区，又要有相互的联系。老年人用房应相对集中，单独成区，附履用房中的老年人厨房餐厅应業近老年人用房，方便老年人使用。行政办公附属用房可以与老年人用房分开设置以减少相互之间的于扰。各类用房之间的联系紧密程度见本页框围，
3.2根据总乎面布局，室外活动场地应靠近老年人用房，停车场宜靠近行政办公用房，衣物晾晒场地应靠近洗衣房。建设规模和项目构成
图集号
申核 张树君以校对|李锋完上|设计沈立洋[地多送页
BiEWTIoiA-kA
131817
选址原则
选址及规划布局
TEWTKAA
设计，当场地有高差时应设置无障碍坡道，并满足无障碍通道新建老年养护院的选址应符合城市规划要求，并满足以下条件：
1.1地形平坦，工程地质和水文地质条件较好，避开自然灾害易发区。
1.2交通便利，供电、给排水、通信等市政条件较好。1. 3 便于利用周边的生活、医疗等社会公共服务设施。1.4避开商业繁华区、公共娱乐场所，与高噪声、污染源的隧护距离符合有关安全卫生规定。2规划要求
老年养护院的建设用地包括建筑、绿化、室外活动、停车和衣物晾晒等用地，并按照建设要求和节约用地的原则确定用地面积。建筑密度不应大于30%，容积率不宜大于0.8，绿地率和停车场的用地面积不应低于当地城市规划要求。3总体布局
老年养护院应根据失能老年人的特点和各项设施的功能要求进行总体布局，合理分区。老年人用房的建筑朝向和间距应充分考虑日照要求。室外活动。衣物晾晒等用地不宜小于400㎡～60啦m（当场地较小时，晾晒衣物可以利用楼上设置的露台）。绿化景观宜多样化，提供休闲、活动、读书的场所，总体布局及流线布置详见本页框图。4交通组织
院内交通应做到人车分流。车行路线需满足消防车通行及防火设计规范的要求。人行路线中无障碍设计贯穿整个总平面的连贯性。
竖向设计
用于养护院建设的场地应较平坦（如建设用地坡度大于8%，应做成台地）。老年人活动场地的纵向坡度宜为0.3%～0.5%。6室外工程
老年养护院外围宜设置通透式围栏，围栏形式宜与所处环境及建筑风格相协调。用于老年人通行的道路宜平整无突起物便于无障碍通行。
晾嗮场地
生活用房生活用房生活用房绿化附属用房
康复用房
卫生保健用房
人行流线
车行线
室外活
动场地
入住服务用房
主入口
娱乐用房
办公用房
停车场
总体布局及流线布置框图
选址及规划布局
次入口
图集号
申该张树君2校对李锋亮上设计沈立洋池烫
131817
