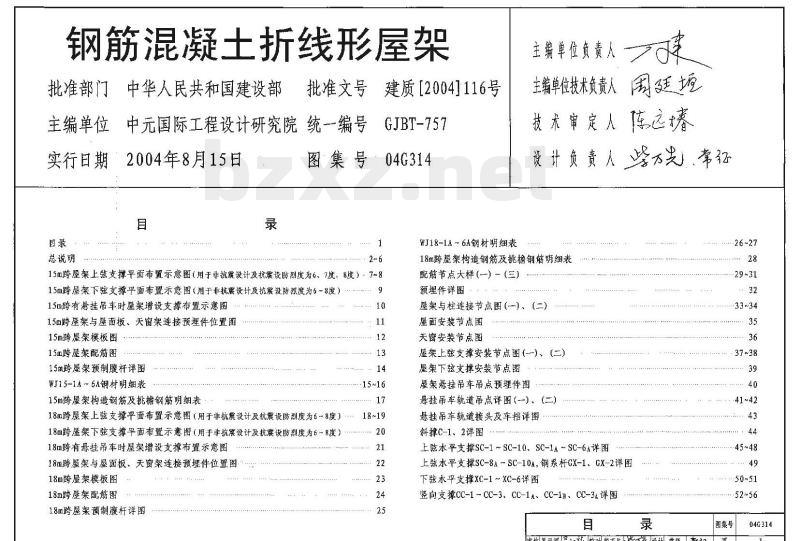

钢筋混凝土折线形屋架
批准部门中华人民共和国建设部主编单位
批准文号
建质[2004]116号
中元国际工程设计研究院统一编号实行日期2004年8月15日
总说明
GJBT-757
图集号·04G314
WJ18-1A~6A钢材明细表
15m跨屋架上弦支撑平面布置示意图（用于非抗震设计及抗震设防烈度为6、7度，8度）~7~815m跨屋架下弦支撑平面布置示意图（用于非抗震设计及抗囊设防烈度为6~8度）15m跨有悬挂吊车时屋架增设支撑布置示意图15m跨屋架与屋面板、天窗架连接预埋件位置图15m跨屋架模板图
15m跨屋架配筋图
15m跨屋架预制腹杆详图
WJ15-1A-6A钢材明细表
15m跨屋架构造钢筋及挑檐钢筋明细表18m跨屋架上弦支撑平面布置示意图（用于非抗震设计及抗震设防烈度为6~8度）：18m跨屋架下弦支撑平面布置示意图（用于非抗震设计及抗震设防烈度为6~8度）18m跨有悬挂吊车时屋架增设支撑布置示意图18m跨屋架与屋面板、天窗架连接预埋件位置图18m跨屋架模板图
18m跨屋架配筋图
18m跨屋架预制腹杆详图
-15~16
主编单位负责人
主编单位技术负责人周廷境
技术审定人陈远捧
设计负责人些岁常32
18m跨屋架构造钢筋及挑檐钢筋明细表配筋节点大样(一)～(三)
预埋件详图
屋架与柱连接节点图(一)、（二)屋面安装节点图
天窗安装节点图
屋架上弦支撑安装节点图（一)、（二）屋架下弦支撑安装节点图
屋架悬挂吊车吊点预埋件图
悬挂吊车轨道吊点详图(一)、(二)悬挂吊车轨道接头及车挡详图
斜撑C-1、2详图
上弦水平支撑SC-1~SC-10、SC-1A ~SC-6A详图上弦水平支撑SC-8A-SC-10A，钢系杆CX-1、CX-2详图下弦水平支撑XC-1~XC-6详图
竖向支撑CC-1~CC-3、CC-14、CC-1F、CC-3A详图目
审核吴汉福医以预校对柴万先设计常征社26~27
.45~48
·52~56
图集号
04G314

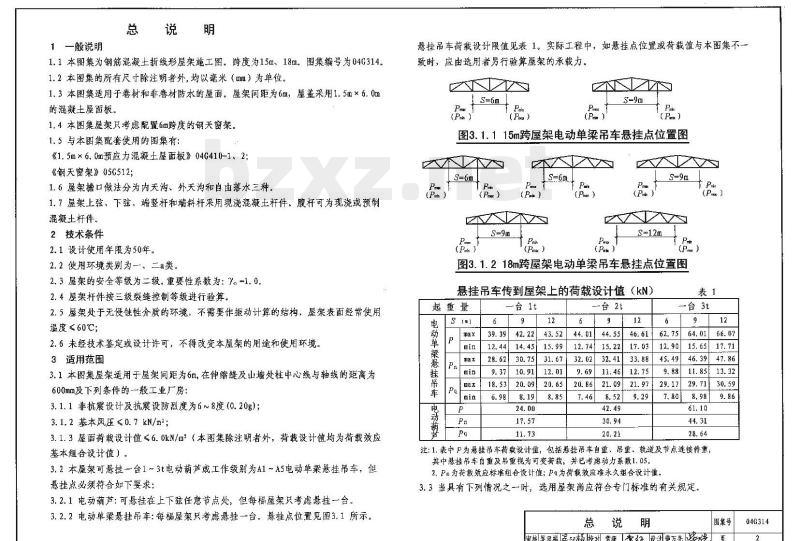

1一般说明
1.1本图集为钢筋混凝土折线形屋架施工图。跨度为15m、18m。图集编号为04G314.1.2本图集的所有尺寸除注明者外,均以毫米（mm）为单位。1.3本图集适用于卷材和非卷材防水的屋面。屋架间距为6ml，屋盖采用1.5m×6.0m的混凝土屋面板。
1.4本图集屋架只考虑配置6m跨度的钢天窗架。1.5与本图集配套使用的图集有：《1.5m×6.0m预应力混凝土屋面板》04G410-1、2；《钢天窗架》05C512；
1.6屋架檐口做法分为内天沟、外天沟和自由落水三种1.7屋架上弦、下弦，端竖杆和端斜杆采用现浇混凝土杆件。腹杆可为现浇或预制混凝土杆件。
2技术条件
2.1设计使用年限为50年。
2.2 使用环境类别为一—、二a类。2.3 屋架的安全等级为二级。重要性系数为：7。=1. 0.2.4屋架杆件按三级裂缝控制等级进行验算。2.5屋架处于无侵蚀性介质的环境，不需要作振动计算的结构，屋架表面经带使用温度≤60℃；
2.6未经技术鉴定或设计许可，不得改变本屋架的用途和使用环境。3适用范围
3.1 本图集屋架适用于屋架间距为6m,在伸缩缝及山墙处柱中心线与轴线的距离为600mm及下列条件的-一般工业厂房：3.1.1非抗震设计及抗震设防烈度为6~8度（0.20g);3. 1, 2 基本风压≤0. 7 kN/m ;3.1.3屋面荷载设计值≤6.0kN/m2（本图集除注明者外，荷载设计值均为荷载效应基本组合设计值）。
3.2本屋架可悬挂一台1～3t电动萌芦或工作级别为A1~A5电动单梁悬挂吊车，但悬挂点必须符合如下要求：
3.2.1电动荫芦：可悬挂在上下弦任意节点处，但每榻屋架只考虑悬挂一合。3.2.2电动单梁悬挂吊车：每榻屋架只考虑悬挂一台。悬挂点位置见图3,1所示。悬挂吊车荷载设计限值见表1。实际工程中，如悬挂点位置或荷载值与本图集不一致时，应由选用者另行验算屋架的承载力。NN
NNNNNN
(Pm）
图3.1.115m跨屋架电动单梁吊车悬挂点位置图Z
( Pma)
LS=6mt
（Pm）
(Pm）
(Pinea）
图3.1.218m跨屋架电动单梁吊车悬挂点位置图悬挂吊车传到屋架上的荷载设计值（kN）起重量
电动单梁悬挂吊车
电动蘸芦
一台1t
一台2t
一台3t
注：1.表中P为悬挂吊车荷裁设计值，包括悬挂吊车自重、吊重，轨道及节点连接件重，其中悬挂吊车自重及吊重视为可变荷载，并已考虑动力系数1.05。2.Pn为荷载效应标准组合设计值；Pa为荷载效应准永久组合设计值。3. 3当具有下列情况之一时，选用屋架尚应符合专门标准的有关规定总
图集号
审核吴汉福医汉崧校对常征常设计柴万先戏页04G314

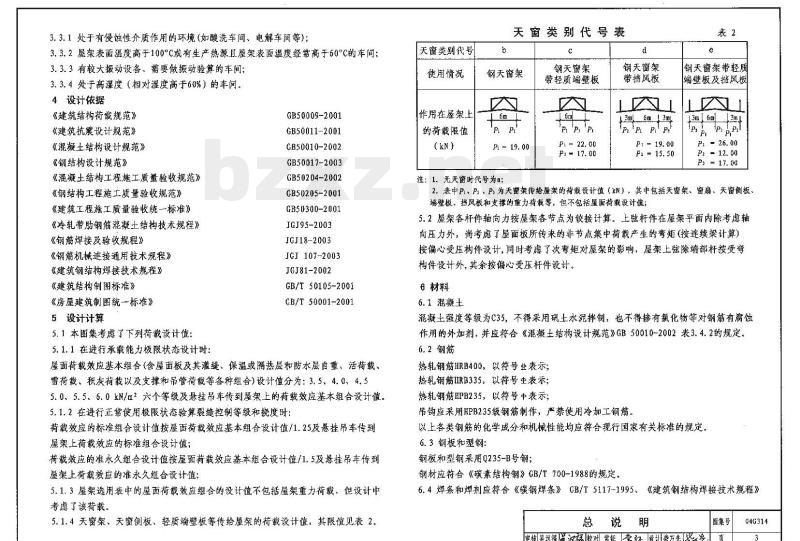

3.3.1处于有侵蚀性介质作用的环境(如酸洗车间、电解车间等)；3.3.2屋架表面温度高于100°C或有生产热源且屋架表面温度经常高于60°C的车间；3.3.3有较大振动设备、需要做振动验算的车间；3.3.4处于高猩度（相对湿度高于60%）的车间。4设计依据
《建筑结构荷载规范》
《建筑抗震设计规范》
《混凝土结构设计规范》
《钢结构设计规范》
《混凝土结构工程施工质量验收规范》《钢结构工程施工质量验收规范》《建筑工程施工质量验收统一标准》《冷轧带肋钢筋混凝土结构技术规程》《钢筋焊接及验收规程》
《钢筋机械连接通用技术规程》《建筑钢结构焊接技术规程》
《建筑结构制图标准》
《房屋建筑制图统一标准》
5设计计算
5.1本图集考虑了下列荷载设计值：5.1.1在进行承载能力极限状态设计时：GB50009-2001
GB50011-2001
GB50010-2002
GB50017-2003
GB50204-2002
GB50205-2001
GB50300-2001
JGJ95-2003
JGJ18-2003
JGJ 107-2003
JGJ81-2002
GB/T 50105-2001Www.bzxZ.net
GB/T 50001-2001
屋面荷载效应基本组合（含屋面板及其灌缝、保温或隔热层和防水层自重、活荷载、需荷载、积灰荷载以及支撑和吊管荷载等各种组合)设计值分为：3.5，4.0、4.55.0、5.5、6.0 kN/m2六个等级及悬挂吊车传到屋架上的荷载效应基本组合设计值。5.1.2在进行正常使用极限状态验算裂缝控制等级和挠度时：荷载效应的标准组合设计值按屋面荷载效应基本组合设计值/1.25及悬挂吊车传到屋架上荷载效应的标准组合设计值；荷载效应的准永久组合设计值按屋面荷载效应基本组合设计值/1.5及悬挂吊车传到屋架上荷载效应的准永久组合设计值；5.1.3屋架选用表中的屋面荷裁效应组合的设计值不包括屋架重力荷载，但设计中考虑了该荷载。
5.1.4天窗架、天窗侧板、轻质端壁板等传给屋架的荷载设计值，其限值见表2。天窗类别代号
使用情况
作用在屋架上
的荷载限值
天窗类别代号表
钢天窗架
P = 19. 00
注：1.无天窗时代号为a;
钢天窗架
带轻质端璧板
P‘P,‘P.
Pt = 22. 00
P - 17. 0
钢天窗架
带挡风板
+ 3ml 60 30
P1 = 19, 00
P1 = 15. 50
钢天窗架带轻质
端壁板及挡风板
13m60|3m
Pl-26. 00
P2 - 12. 00
Ps-17. 00
2.表中Pl、P，P为天密架传给屋的荷裁设计值（kN），其中包括天窗架、窗扇、天密侧板、端壁板、风板和支撑的重力载等，但不包括屋面荷载设计值；5.2屋架各杆件轴向力按屋架各节点为铰接计算。上弦杆件在屋架平面内除考虑轴向压力外，尚考虑了屋面板所传来的非节点集中荀载产生的弯矩(按连续梁计算)按偏心受压构件设计，同时考虑了次弯矩对屋架的影响，屋架上弦除端部杆按受弯构件设计外，其余按偏心受压杆件设计。6材料
6.1 混凝土
混凝土强度等级为C35，不得采用矾土水泥拌制，也不得掺有氯化物等对钢筋有腐蚀作用的外加剂，并应符合《混凝土结构设计规范》GB50010-2002表3.4.2的规定。6.2钢筋
热轧钢筋HRB400，以符号业表示；热轧钢筋IRB335，以符号坐表示；热轧钢筋PB235，以符号中表示；吊钩应采用HPB235级钢筋制作，严禁使用冷加工钢筋。以上各类钢筋的化学成分和机械性能均应符合现行国家有关标准的规定。6.3钢板和型钢：
钢板和型钢采用Q235-B号钢；
钢材应符合《碳素结构钢》GB/T700-1988的规定。《建筑钢结构焊接技术规程》
6.4焊条和焊剂应特合《碳钢焊条》GB/T5117-1995、总
图集号
申核吴汉福关汉校对常征常行设训柴万先坚资页
Q4G314

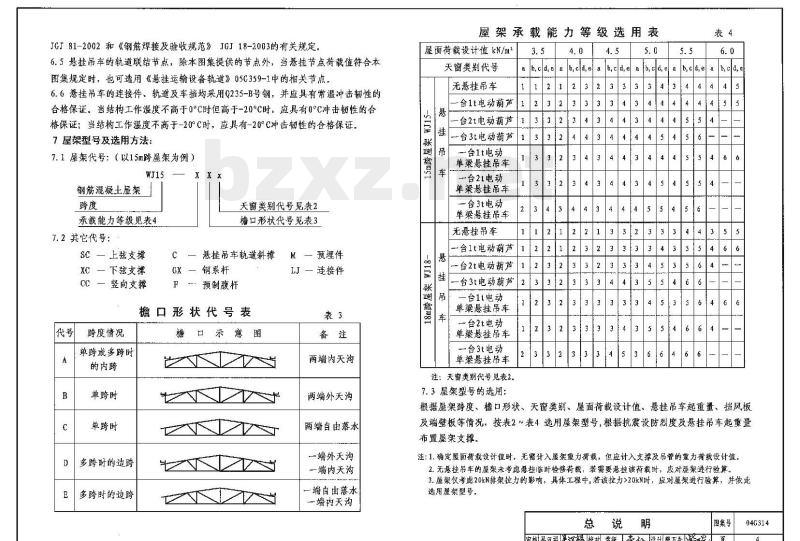

JGJ81-2002和《钢筋焊接及验收规范》JGJ18-2003的有关规定。6.5悬挂吊车的轨道联结节点，除本图集提供的节点外，当悬挂节点荷载值符合本图集规定时，也可选用《悬挂运输设备轨道》05C359-1中的相关节点。6.6悬挂吊车的连接件、轨道及车挡均采用Q235-B号钢，并应具有常温冲击韧性的合格保证。当结构工作温度不高于0°℃时但高于-20°℃时，应具有0°C冲击韧性的合格保证；当结构工作温度不高于-20°C时，应具有-20°C冲击韧性的合格保证。7屋架型号及选用方法：
7.1屋架代号：（以15m跨屋架为例）WJ15
钢筋混凝土屋架
承载能力等级见表4
7.2其它代号：
SC —上弦支撑
XC 一下弦支撑
CC—竖向支撑
天窗类别代号见表2
檐口形状代号见表3
C一悬挂吊车轨遭斜撑
GX一钢系杆
颜制腹杆
檐口形状代号表
跨度情况
单跨或多跨时
的内跨
单跨时
单跨时
多跨时的边跨
多跨时的边跨
檐口示意图
《一预理件
LJ—连接件
两端内天沟
两端外天沟
两端自由落水
一端外天沟
一端内天沟
一端自由落水
一内天沟
屋架承载能力等级选用表
屋面荷载设计值kN/m2
天窗类别代号
无悬挂吊车
台1t电动葫芦
台2t电动萌芦
一台3t电动葫芦
一合1t电动
单梁悬挂吊车
一合2t电动
单梁悬挂吊车
一台3t电动
单梁悬挂吊车
无悬挂吊车
台1t电动葫芦
台2t电动荫芦
台3t电动葫芦
台11电动
单梁悬挂吊车
一台2t电动
单梁悬挂吊车，
一合3t电动
单梁悬挂吊车
注：天窗类别代号见表2.
7. 3屋架型号的选用：
b,cd,e
b,cd,ea
ab,ca,e
b,cd,ea
b,ca,e
根据屋架跨度、檐口形状、天窗类别、屋面荷载设计值、悬挂吊车起重量、挡风板及端壁板等情况，按表2~表4选用屋架型号，根据抗震设防烈度及悬挂吊车起重量布置屋架支撑。
注：1.确定屋面荷裁设计值时，无需计入屋架重力荷裁，但应计入支撑及吊管的重力裁设计值2.无悬挂吊车的屋架未考虑悬挂临时检修荷载，若需要悬挂该莉载时，应对屋架进行验算。3.屋架仅考虑20kN排架拉力的影响；具体工程中，若该拉力>20kN，应对屋架进行验算，并依此选用屋架型号，
总说明
图集号
审核昊汉福美汉播校对常征虚延设计荣万先坚页04G314

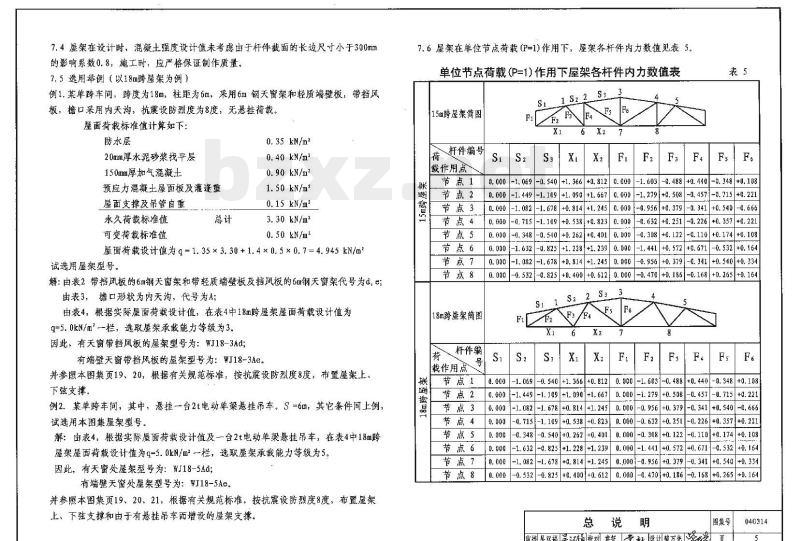

7.4屋架在设计时，混凝土强度设计值未考虑由于杆件截面的长边尺寸小于300mm的影响系数0.8，施工时，应严格保证制作质量。7.5选用举例（以18m跨屋架为例）例1.某单跨车间，跨度为18m，柱距为6m，采用6m钢天窗架和轻质端壁板，带挡风板，檐口采用内天沟，抗震设防烈度为8度，无悬挂荷载。屋面荷载标准值计算如下：
防水层
20mm厚水泥砂浆找平层
150mm厚加气混凝士
预应力混凝土屋面板及灌逢重
屋面支撑及吊管自重
永久荷载标准值
可变荷载标准值
0. 35 kN/m2
0.40kN/m2
0. 90 kN/m2
1. 50 kN/m2
0.15 kN/m2
3. 30 kN/m2
0. 50 kN/m2
屋面荷载设计值为 q = 1. 35 × 3. 30 + 1. 4 ×0. 5 × 0. 7 = 4. 945 kN/m*试选用屋架型号。
解：由表2带挡风板的6m钢天窗架和带轻质端壁板及挡风板的6m钢天窗架代号为d，e；由表3，檐口形状为内天沟，代号为A；由表4，根据实际屋面荷载设计值，在表4中18m跨屋架屋面荷载设计值为q=5.0kN/m2一栏，选取屋架承载能力等级为3。因此，有天窗带挡风板的屋架型号为：WJ18-3Ad；有端壁天窗带挡风板的屋架型号为：WJ18-34e。并参照本图集页19、20，根据有关规范标准，按抗震设防烈度8度，布置屋架上、下弦支撑。
例2.某单跨车间，其中，悬挂一合2t电动单梁悬挂吊车。S=6m，其它条件同上例，试选用本图集屋架型号。
解：由表4，根据实际屋面荷载设计值及一合2t电动单梁悬挂吊车，在表4中18m跨屋架屋面荷载设计值为q=5.0kN/m2一栏，选取屋架承载能力等级为5。因此，有天窗处屋架型号为：WJ18-5Ad;有端壁天窗处屋架型号为：WJ18-5Ae。并参照本图集页19、20、21，根据有关规范标准，按抗震设防烈度8度，布置屋架上、下弦支撑和由于有悬挂吊车而增设的屋架支撑，7. 6 屋架在单位节点荷载(P=1)作用下，屋架各杆件内力数值见表 5.单位节点荷载(P=1)作用下屋架各杆件内力数值表15m跨屋架简图
杆件编号
载作用点
节点5
节点8
18m跨屋架簡图
杆件编
载作用点
节点1
节点2
节点3
节点4
节点5
节点6
节点7
节点8
9-0.540+1, 366+0. 8120.000
0. 000-1. 069
0. 000-1. 449
+1. 090+1. 667
0.000-1. 082
0.000-0.715
+0.538+0.823
-1.6030.488+0.4400. 348
-1.279+0,508
0, 308
0. 540+1. 366
9-1.109+1. 090+1. 667
2-1. 678 +0. 814+1. 245
0,7151.109+0. 538
0. 3480. 540 +0. 262
-1. 632|-0. 825
+1.228+1.239
-1. 082-1. 678
+0.814+1. 245
+0,185
-0.348+0.108
0. 000-1. 6030. 488
0-1.279+0.508
0.956+0.379
-0. 715+0. 221
+0. 5400. 666
0, 226+0. 357 +0. 221
0. 110|+0.174+0. 108
-0. 308+0. 122
-0. 532+0. 164
0. 000-1, 441+0. 572+0. 671
0. 0000. 956 +0. 3790. 341
+0.540+0.334
0.5320. 825+0. 400 +0. 612
0. 0000. 470+0. 1860. 168+0, 265 +0. 1640. 000
图集号
申核吴汉福吴校对常征幸社设计奖万先划页
04G314
8施工制作及安装
8.1受力钢筋的混凝土保护层厚度除注明者外均为25mm。8.2屋架平卧迭层生产时,选层最多为4层,但应设隔离层。下层屋架混凝土强度等级达到C20后，方可浇制上层屋架。8.3浇筑混凝土时，应特别注意屋架端部的密实性，石子粒径不宜大于20mm8.4屋架由平卧扶直或吊装按下列示意图进行，宜采用滑轮装置以保证每点受力均匀，扶直和吊装时，应采取措施临时加固上弦。起吊必须平稳，勿使屋架受扭或歪曲，亦不得急速冲击起吊。
图8.115m跨屋架平卧扶直及吊装示意图图8.118m跨屋架平卧扶直及吊装示意图8.5屋架存放及运输应呈垂直状态，并应设置临时支撑以防倾倒，扭曲。8.6所有钢构件在制作检验合格后，应对其表面进行除锈和涂装，具体做法根据使用环境确定。涂装应采用与除锈方法相匹配的除锈底漆和面漆。涂装遍数、涂装厚度及涂装施工环境等应满足现行《钢结构工程施工质量验收规范》GB 50205-2001中所规定的要求。当有防火、防腐要求时，还必须涂装具体工程，设计所要求的防火、防腐涂料。8.7其它要求应符合《混凝土结构工程施工质量验收规范》GB50204-2002的规定。8.8屋面板安装：屋面板与屋架的焊接应不少于三点，且焊缝长度不小于60mm靠柱列的焊缝长度不宜小于80mm，焊缝厚度不小于5mm，其它其体要求见《1.5m×6.0m预应力混凝土屋面板》04G410-1、2图集。9屋架技术经济指标
屋架技术经济指标
屋架型号
WJ15 - 1
WJ15 - 2
WJ15 - 3
WJ15— 4
WJ15 - 5
WJ15 -- 6
屋架型号
WF18— 1
WI18 - 2
WJ18-3
WJ18 - 4
WJ18-5
WJ18 - 6
混凝土体积
混凝土体积
混凝土
强度等级
混凝土
强度等级
重量(kg)
重量 (kg)
注：1.本表钢材用量按内天沟和无悬挂吊车的方案统计；2.本表不包括预埋件的用量。
10屋架质量检验
含钢量(kg/m3)
含钢量(kg/m3)
10.1屋架应按照《建筑工程施工质量验收统一标准》GB50300-2001和《混凝土结构工程施工质量验收规范》GB50204一2002进行检验总说明
图集号
审核吴汉福溪汉橱校对常征孝社设计柴万先发页04G314
50009m
屋架上弦支撑平面布置示意图
1．厂房单元长度大于66m时，在柱间支撑处的屋架端部增设一道整向支排CC-1B，克图中虚线所示，2.ac为防震睡的宽度.
0009xu
15m跨屋架上孩支撑平面布置示意图图集号（用于非抗建设计及抗震设防烈度为6，7度）串核吴汉福美汉商校对常征常活设计樂万劳之页O
040314
0009xu
0009xu
注：1.本图天窗架从厂房单元端部第二开间开始设置，不间时，选用者自行考虑支拯布蛋。3
2.防风往不在支撑的节点位置时，见页34注215000
046314
图集号
审核吴汉福美汉校洲常征富招设计巢方先15m跨屋架上弦支撑平面布置示意图用于抗露设防烈度为8度
屋架上弦支撑平面布置示意图
屋架下弦支撑平面布置示意图
(无下弦横向水平支撑）
有托架时屋架下弦纵向水平支撑平面布置示意图15000
L cou9
L 0009
ao0gxu
2.当柱间支撑处的屋渠增部设有坚向支撑CC-1A或CC-1时，将该处的GX-2取消，040314
图集号
4.其它需要设置下弦纵向水平支撑时，应视具体工程情况，自行设计。页
3,当厂房设置托架时，星架下弦纵向水平支摔布暨参黯上图市罩审核吴汉福医汉校对常征常强设计染万先不15m跨屋架下弦支撑平面布置示意图（用于非抗震设计及抗凝设防熟度为6~8度）1.剖面3—3详克7、8页，
屋架下弦支撑平面布置示意图
(设下弦横向水平文撑时）
见注1
八见注1
[见注1
c-2术
有悬挂吊车时增设支撑平面布置示意图用于无上弦及下弦
横向水平支撑时
000gxu
0009xu
1.下兹支撑XC-1、XC-3见更50,XC-3的节点板②)可相应小,2.增设斜支撑C1的间鹿不大于36m。t5m跨有悬挂吊车时屋架增设支撑布置示意图图葉号审核昊汉福医汉福校对常征法设巢方先戏页04G314
正、反
屋面板安装示意图
(无天窗）
100100
屋架上弦预埋件数量表
天密类别
无天窗
有天窗
有天窗带端壁板
无天窗
有天窗
有天密带端壁板c、e
100100
无天窗（代号为）
100270
有天窗（代号为、d)
有天窗带轻质端壁板（代导为C、e）内天沟屋架上弦预埋件位置图
预理件数量表
M-1M-2M-3M-4M-5M-6
天密类别代号
b～e详见
总说明表2
1.预理件M—1~M5详见,页32
屋面板安装示意图
（无天窗）
100100
无天窗（代号为 a）
100270
有天窗（代号为b，d）
有天窗带轻质端壁板（代寻为c、e）外天沟屋架上弦预埋件位置图
2.在厂房两端(或伸缩缝)与天沟板连接的屋架预埋件M一5均改为M—1
3.自由落水屋案上离除预埋件M-5距预理件M-1的距离810改为900(见右图)外，其它均同外天沟屋架的埋件位置图。4.悬挂带车预理件位置详见页40。M
自由落水屋架端部埋件
15m跨屋架与屋面板、天窗架连接预埋件位置图图集号审核吴汉福医汉福校对颗万先坚设计常征「常”商
04G314
2850 1500,3000
2906/1530/3015
屋架几何简图
预理钢警中31x2.5
1-200（共12处）
外天沟上弦端节点
±16带钩（居中））
共4个
模板图
(内天瀚)
自由落水上弦端节点
100|60100
120x120
YF-40,4b
1,腹杆厚度与上下弦杆不一致时，腹杆轴线应与弦杆轴线位于同一平面内，预制两端伸入节点不得小于100mm2.屋架与屋面板，天窗架连接用预埋件位置图见页11。3.当抗风柱不在支撑节点位置时，在抗风柱位置相应的屋架上弦增设预埋钢套管，同时应增设辅助杆，见页34注2。15m跨屋架模板图
审核昊汉福医 校对万先路设讯常征常征图集号
040314
