国家建筑标准设计图集
回家建
16J110-2
16G333
玉家（替代08SJ110-2、08SG333国家建筑标准设计
国家建筑标准设计
预制混凝土外墙挂板（一）
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院

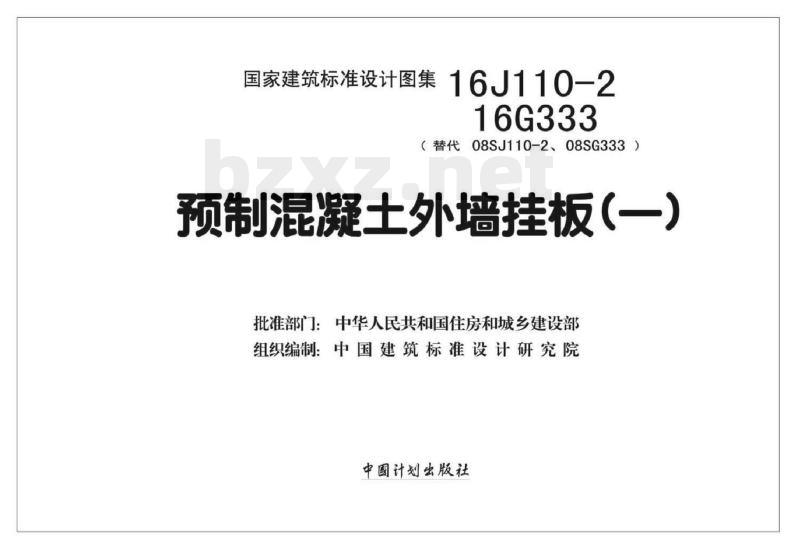

国家建筑标准设计图集
16J110-2
16G333
（替代08SJ110-2、08SG333）
预制混凝土外墙挂板（一）
批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社

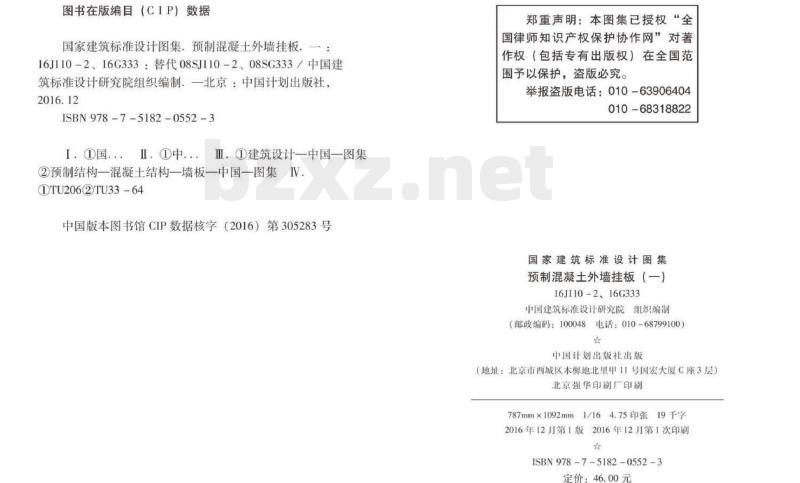

图书在版编目（CIP）数据
国家建筑标准设计图集预制混凝土外墙挂板：一：16JI10-216G333：替代08SJ110-208SG333/中国建筑标准设计研究院组织编制一北京：中国计划出版社，2016.12
ISBN978-7-5182-0552-3
I.国..Ⅱ.①中.·.Ⅲ，①建筑设计一中国一图集②预制结构一混凝土结构一墙板一中国一图集IV.DTU2062TU33-64
中国版本图书馆CIP数据核字（2016）第305283号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
预制混凝土外墙挂板（一）
16J110-2、16C333
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木桥地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/164.75印张19千字2016年12月第1版2016年12月第1次印刷★
ISBN978-7-5182-0552-3
定价：46.00元

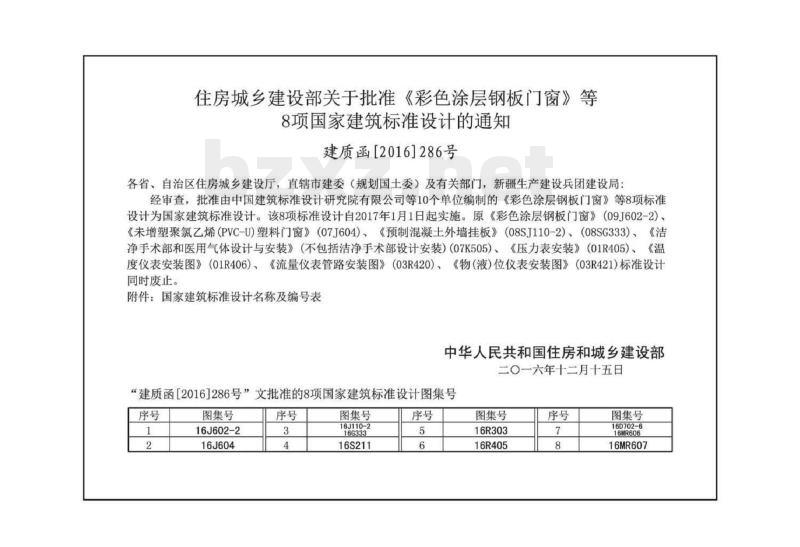

住房城乡建设部关于批准《彩色涂层钢板门窗》等8项国家建筑标准设计的通知
建质函[20161286号
各省、自治区住房城乡建设厅，直辖市建委（规划国土委）及有关部门，新疆生产建设兵团建设局：经审查，批准由中国建筑标准设计研究院有限公司等10个单位编制的《彩色涂层钢板门窗》等8项标准设计为国家建筑标准设计。该8项标准设计自2017年1月1日起实施。原《彩色涂层钢板门窗》（09J602-2）、《未增塑聚氯乙烯（PVC-U）塑料门窗》（07J604）、《预制混凝土外墙挂板》（08SJ110-2）、（08SG333）、《洁净手术部和医用气体设计与安装》（不包括洁净手术部设计安装）（07K505）、《压力表安装》（01R405）、《温度仪表安装图》（01R406），《流量仪表管路安装图》（03R420）、《物（液）位仪表安装图》（03R421）标准设计同时废止。
附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一六年十二月十五日
“建质函【2016]286号”文批准的8项国家建筑标准设计图集号序号
图集号
16J602-2
16J604
图集号
16S211
图集号
16R303
16R405
图集号
180708
16MR607

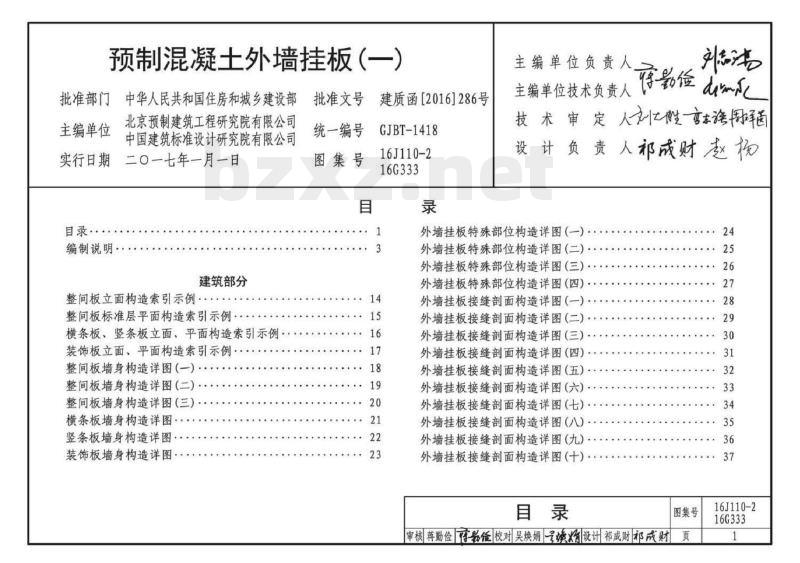

预制混凝土外墙挂板（一）
批准部门中华人民共和国住房和城乡建设部主编单位
北京预制建筑工程研究院有限公司中国建筑标准设计研究院有限公司实行日期二〇一七年一月一日
编制说明·
建筑部分
整间板立面构造索引示例·www.bzxz.net
整间板标准层平面构造索引示例横条板、竖条板立面、平面构造索引示例装饰板立面、平面构造索引示例整间板墙身构造详图（一）：
整间板墙身构造详图（二）·
整间板墙身构造详图（三）
横条板墙身构造详图：
坚条板墙身构造详图··
装饰板墙身构造详图·
批准文号
统一编号
图集号
建质函[2016]286号
GJBT-1418
16J110-2
16G333
主编单位负责人
主编单位技术负责人存影位认记技术审定人胜考毯
设计负责人祁成财教构
外墙挂板特殊部位构造详图（一）：外墙挂板特殊部位构造详图（二）外墙挂板特殊部位构造详图（三）：外墙挂板特殊部位构造详图（四）：外墙挂板接缝剖面构造详图（一）外墙挂板接缝剖面构造详图（二）：外墙挂板接缝部面构造详图（三）·外墙挂板接缝剖面构造详图（四）·外墙挂板接缝剖面构造详图（五）：外墙挂板接缝剖面构造详图（六）外墙挂板接缝剖面构造详图（七）：外墙挂板接缝剖面构造详图（八）外墙挂板接缝面构造详图（九）外墙挂板接缝面构造详图（十）：目录
审核蒋勤俭传器俊校对吴焕娟婚设计祁成财祁成财图集号
16J110-2
16G333
整间板连接构造示意（一）
结构部分
整间板连接构造示意（二）·
整间板连接构造示意（三）：
横条板连接构造示意
竖条板连接构造示意·
装饰板连接构造示意··
整间板模板示意图（—）·
整间板配筋示意图（一）·
整间板模板示意图（二）·
整间板配筋示意图（二）
整间板模板示意图（三）
整间板配筋示意图（三）
横条板模板示意图
横条板配筋示意图·
竖条板模板示意图
竖条板配筋示意图，
装饰板模板示意图·
装饰板配筋示意图·
主要预理件、连接件一览表（一）主要预理件、连接件一览表（二）相关技术资料
审核蒋勤俭 传器俊校对吴焕娟三婚设计祁成财祁成财图集号
16J110-2
16G333
1编制依据
编制说明
图集相关内容进行复核后选用。1.1本图集根据中华人民共和国住房和城乡建设部建质函[2016]195号文“关于印发《二O一五年国家建筑标准设计编制工作计划》的通知”进行编制。
1.2本图集编制依据下列国家现行标准规范：《混凝土结构设计规范》（2015年版）《建筑结构荷载规范》
《建筑抗震设计规范》（2016年版）《钢结构设计规范》
《混凝土结构工程施工规范》
《混凝土结构工程施工质量验收规范》《钢结构工程施工质量验收规范》《公共建筑节能设计标准》
《民用建筑热工设计规范》
《建筑设计防火规范》
《建筑模数协调标准》
《装配式混凝土建筑技术标准》《装配式混凝土结构技术规程》《轻骨料混凝土结构技术规程》《高层建筑混凝土结构技术规程》《高层民用建筑钢结构技术规程》《金属与石材幕墙工程技术规范》《钢筋焊接网混凝土结构技术规程》《冷轧带肋钢筋混凝土结构技术规程》GB50010-2010
GB50009-2012
GB50011-2010
GB50017-2003
GB50666-2011
GB50204-2015
GB50205-2001
GB50189-2015
GB50176-2016
GB50016-2014
GB/T50002-2013
GB/T51231-2016
JGJ1-2014
JGJ 12-2006
JGJ3-2010
JGJ99-2015
JGJ133-2001
JGJ114-2014
JGJ95-2011
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品视为无效：工程技术人员在参考使用时，应注意加以区分，并应对本2适用范围
2.1本图集所编入的预制混凝土外墙挂板（以下简称“外墙挂板”）是装配在钢结构或混凝土结构上的非承重外墙围护板或装饰板。
2.2本图集编制的外墙挂板适用于抗震设防烈度<8度地区。3编制内容
本图集主要内容包括外墙挂板的建筑构造、结构连接构造及典型板构件图。其中建筑构造部分内容可参考选用，结构连接构造及外墙挂板构件部分内容则必须通过结构计算或验算采用。4建筑设计
4.1建筑立面划分及板型设计
4.1.1采用外墙挂板的建筑立面，应根据工程设计要求进行深化和优化设计，满足构件尺寸协调要求，便于制作和施工安装。4.1.2外墙挂板按照建筑外墙功能定位可分为围护板系统和装饰板系统，其中围护板系统又可按建筑立面特征划分为整间板系统、横条板系统、竖条板系统等；各系统的板型划分及设计参数要求参考表1规定。
16J110-2
编制说明
图集号
审核蒋勤俭传器俊校对吴焕娟尽换设计祁成财祁成财页
16G333
外墙挂板
立面划分
围护板
系统之
整间板
整间板
常用尺寸
围护板
系统之
横条板
横条板
常用尺寸
立面特征简图
注：FL表示楼层标高。
板宽B≤6.0m
板高H<5.4m
板宽B≤9.0m
板高H≤2.5m
表1板型划分及设计参数要求
模型简图
外墙挂板
立面划分
围护板
系统之
竖条板
竖条板
常用尺寸
装饰板
装饰板
常用尺寸
立面特征简图
编制说明
板宽B<2.5m
板高H<6.0m
板宽B<4.0m
板高H≤4.0m
审核蒋勤俭 传器俊校对吴焕娟换设计祁成财祁成财模型简图
图集号
16J110-2
16G333
4.2饰面
4.2.1面砖饰面的外墙挂板装饰面应采用反打一次成型工艺制作，面砖的背面宜设置燕尾槽，其粘结性能应满足《建筑工程饰面砖粘结强度检验标准》JGJ110-2008要求。4.2.2石材饰面的外墙挂板装饰面应采用反打一次成型工艺制作，石材厚度应不小于25mm，石材背面应采用不锈钢卡件与混凝土进行机械锚固，石材的质量及连接件固定数量应满足设计要求。4.2.3涂料饰面的外墙挂板装饰面应采用装饰性强、耐久性好的涂料。
4.2.4装饰混凝土饰面的外墙挂板设计时应要求生产企业制作样品，确认其表面颜色、质感、图案及表面防护要求等。4.3保温节能设计
4.3.1外墙挂板工程的墙身构造按保温类型可分为：夹心保温系统、内保温系统和外保温系统三种类型，墙身构造详见图1所示。4.3.2外墙挂板应采用预制外墙主断面的平均传热系数作为其热工设计值，其热工性能指标见表2～表4所示。4.3.3在严寒地区设计时，外墙挂板应尽可能减少混凝土肋、金属件等热桥影响，避免内墙面或墙体内部结露。4.3.4装饰外墙挂板通常是用在混凝土剪力墙或砌体墙外，仅用于装饰功能。
4.3.5复合保温外墙挂板是由内外混凝土层和内置夹心保温层通过连接件组合而成，具有围护、防火、保温、隔热、隔声、装饰等功能。
装饰面层
外叶板
内叶板
保温层
816483
装饰面层
外墙挂板
保温层
装饰面层
聚苯板
外墙挂板
保温层
8618785
装饰面层
聚苯板
主体结构
外墙挂板
外保温
(a）夹心保温系统（b）内保温系统一（c）内保温系统二（d）外保温系统图1墙身构造
表2夹心保温系统墙身的热工性能指标外墙挂板墙身
保温系统
(mm）
热阻值R
(m2k/w)
保温层类型
编制说明
传热系数K
[W/ (m2K)]
保温层类型
图集号
审核蒋勤俭传器促校对吴焕娟尽换设计祁成财祁成财顶
16J110-2
16G333
内保温系统
内保温系统一
表3内保温系统墙身的热工性能指标外墙挂板墙身
外墙挂
外墙挂板墙身
热阻值R
(m-K/W)
保温层类型
热阻值R
(m2-k/w)
保温层类型
传热系数K
[W/ (m2K)]
保温层类型
传热系数K
[W/ (m2K)]
保温层类型
温系统
表4外保温系统墙身的热工性能指标外墙挂板墙身
热阻值R
(m2K/w)
保温层类型
传热系数K
[W/(m2K)]
保温层类型
注：1.表4外保温系统中聚苯板材料为挤塑聚苯板（XPS），是外墙挂板构件成型时使用，热工计算已将此厚度计入热工性能计算之内；2.表2~4中普通混凝土入=1.74W/(m·K），发泡聚苯乙烯（EPS）入=0.041W/(mK)，挤塑聚苯乙烯（XPS）入=0.030W/（m-K），岩棉保温层千密度为70~200的岩棉板，入=0.045W/（m·k）；3.外墙挂板保温系统（c）、（d)）的热工计算，应依据具体工程肋宽设计要求确定平均热阻值R和传热系数K值；4.表2~4中围护墙热阻值也可依据具体工程进行修正。4.3.6外墙挂板也可以采用内保温墙身构造，由于梁柱及楼板周围与外墙挂板内侧一般要求留有30~50mm调整间隙，内保温可以和防火做法结合实现连续铺设，详见本图集第28页，可以杜绝热桥影响。
4.3.7外墙挂板的保温层厚度可根据工程所在地节能设计要求确定。表2~4提供的热工性能指标供设计参考。编制说明
审核蒋勤俭 存器俊 校对吴焕娟焕设计祁成财祁成财图集号
16J110-2
16G333
4.4防水设计
4.4.1外墙挂板自身防水性能良好，薄弱部位是门窗洞口周边接缝和外墙挂板接缝处，设计时要根据使用环境和使用年限要求选用合理的防水构造及防水材料。
4.4.2外墙挂板板缝应采用两道材料防水和构造防水结合做法，应根据工程所在地具体设计。装饰板采用开缝设计时，外墙挂板内侧应设置完整的防水层。
4.4.3板缝宽度应根据极限温度变形、风荷载及地震作用下的层间位移、密封材料最大拉伸-压缩变形量及施工安装误差等因素设计计算，并宜在10～30mm范围内，密封胶的厚度应按缝宽尺寸的1/2且不小于8mm设计。
4.5防火设计
外墙挂板的外保温系统、夹心保温系统和内保温系统的防火设计均应符合《建筑设计防火规范》GB50016的相关规定。5结构设计
5.1外墙挂板与主体结构宜采用柔性连接，确保在地震作用下外墙挂板能够满足主体结构最大层间位移角的1.5倍的位移要求。外墙挂板与主体结构连接的最大层间位移角限值尚应符合下列规定：5.1.1对混凝土结构，不应小于1/200。5.1.2对钢结构，不应小于1/100。5.2外墙挂板及连接节点的承载力计算时，荷载组合效应设计值应按现行国家标准《装配式混凝土结构技术规程》JGJ1的规定确定。5.3外墙挂板应按现行国家标准《混凝土结构设计规范》GB50010进行构件设计，正常使用极限状态应按二级裂终控制等级计算。5.4外墙挂板施工阶段验算应按现行国家标准《混凝土结构工程施工规范》GB50666的有关规定计算。5.5外墙挂板最外层钢筋的混凝土保护层厚度除有专门要求外，尚应符合下列规定：
5.5.1对石材或面砖饰面，不应小于15mm。5.5.2对清水混凝土，不应小于20mm。5.5.3对露骨料混凝土，应从最凹处混凝土表面计起，且不应小于20mm。
5.6外墙挂板与主体结构的节点包括支撑牛腿、连接件、预埋件、螺栓（母）、焊缝等的设计应分别按现行国家标准《混凝土结构设计规范》GB50010和《钢结构设计规范》GB50017的有关规定进行设计计算。
5.7外墙挂板与主体结构连接节点的位移原理及选型原则可参考表5。
6材料
6.1混凝王
外墙挂板应采用普通混凝土或轻骨料混凝土制作，混凝土强度等级不低于C30或LC25。清水混凝土的强度等级不应低于C40，且应做表面防护处理。
6.2钢筋及吊装配件
6.2.1外墙挂板钢筋宜采用HPB300、HRB335、HRB400级钢筋，钢筋网片可采用冷轧带肋钢筋或冷拔低碳钢丝焊接网片。编制说明
图集号
审核蒋勤俭停影俊校对吴焕娟尽换设计祁成财祁成财页
16J110-2
16G333
表5外墙挂板位移原理及选型原则位移方式
平移+转
注：△一自重支点；
位移简图
适用系统
整间板
①整间板
竖条板
整间板
①横条板
①装饰板
1、一中一滚轴：O一销轴
适用条件
板宽大于板高
板宽小于等于
6.2.2外墙挂板的吊环可采用未经冷加工处理的HPB300钢筋或Q235B圆钢，也可采用符合规范或设计要求的专用吊杆或预埋内螺纹类吊装配件。吊装配件的设计应满足相关规范的设计要求，并应确保吊装配件在混凝土中的锚固有效。6.3连接件和预埋件
6.3.1外墙挂板与主体结构用预埋件、安装用连接件应采用碳素结构钢、低合金结构钢或耐候钢等材料制作，也可以根据工程要求采用不锈钢材料制作。
6.3.2焊接采用的焊条，应符合现行国家标准《碳钢焊条》GB/T5117、《低合金钢焊条》GB/T5118等标准的规定。6.3.3金属件设计应考虑环境类别的影响，所有金属件（连接件、墙板埋件和结构埋件）应在设计时提出防腐措施，明确工程应用的材质选择和防腐做法，并应考虑在长期使用条件下金属件锈蚀的安全量储备。
6.4饰面层材料
饰面包面砖饰面、石材饰面、涂料饰面、装饰混凝土饰面等类型。其中饰面材料应具有良好的耐久性和安全环保性。6.5保温层材料
保温层材料应采用符合国家现行相关标准要求的材料。6.6夹心保温连接件材料
保温连接件材料可采用非金属连接件，也可采用金属材质连接件。连接件的性能应符合其产品标准要求。编制说明
审核蒋勤俭传器俊校对吴焕娟尽换设计祁成财祁成财图集号
16J110-2
16G333
