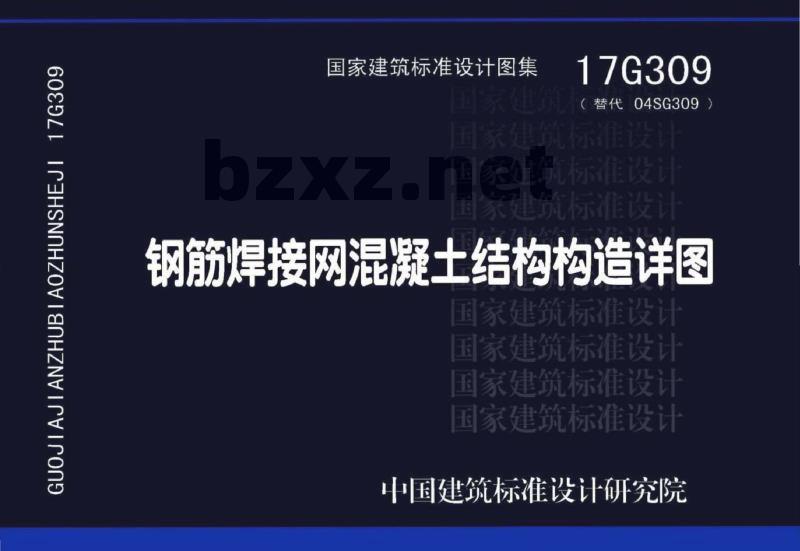

国家建筑标准设计图集
17G309
王家建城（替代04SG309
玉家建筑标准设计
国家建筑标准设计
国家建筑标准设计
钢筋焊接网混凝土结构构造详图国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院
国家建筑标准设计图集
17G309
（替代04SG309）

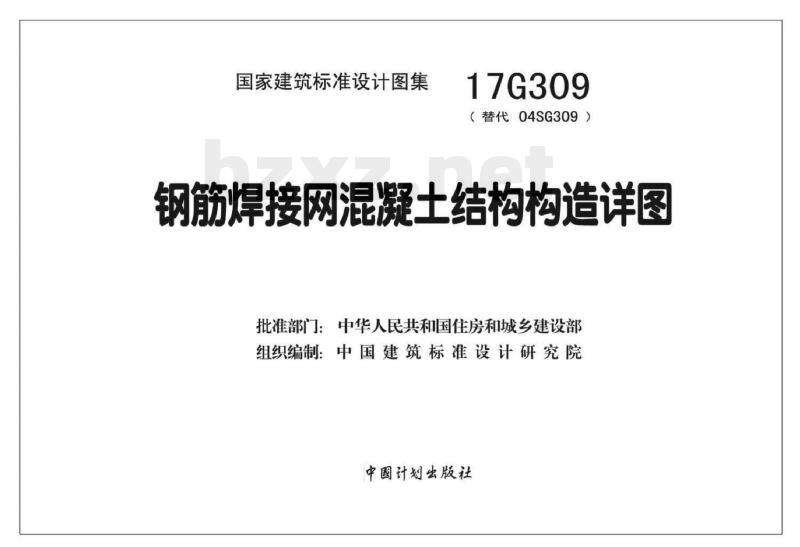

钢筋焊接网混凝土结构构造详图批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社

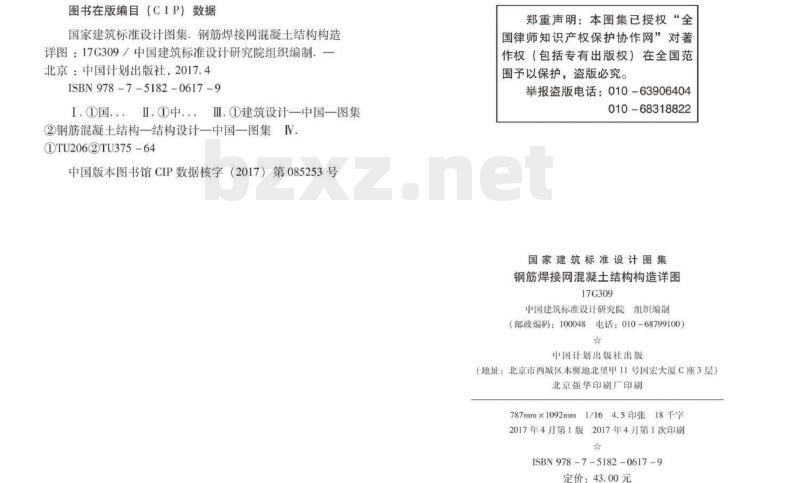

图书在版编目（CIP）数据
国家建筑标准设计图集，钢筋焊接网混凝土结构构造详图：17C309/中国建筑标准设计研究院组织编制.-北京：中国计划出版社，2017.4ISBN978-7-5182-0617-9
I①国..Ⅱ.①中Ⅲ.①建筑设计一中国一图集②钢筋混凝土结构一结构设计一中国一图集IV.DTU2062TU375-64
中国版本图书馆CIP数据核字（2017）第085253号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
钢筋焊接网混凝土结构构造详图17G309
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/164.5印张18千字2017年4月第1版2017年4月第1次印刷★
ISBN978-7-5182-0617-9
定价：43.00元

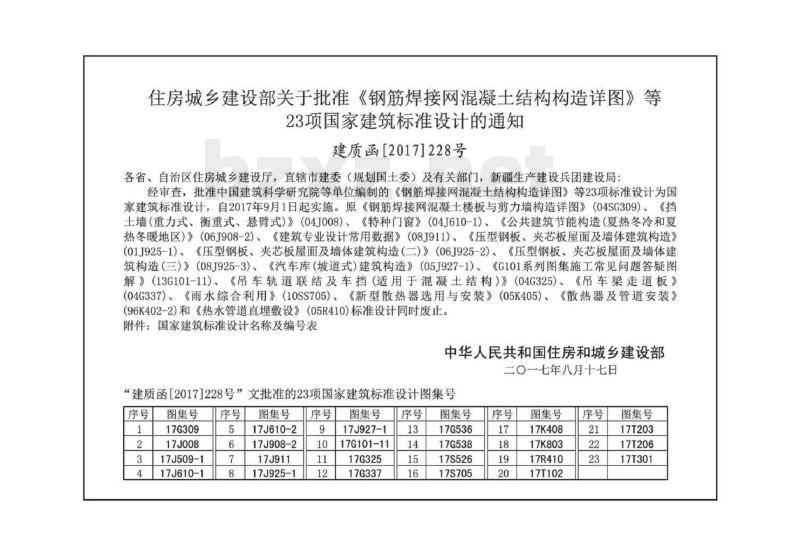

房城乡建设部关干批准《钢筋焊接网混凝士结构构造详图》等23项国家建筑标准设计的通知
建质函【2017228号
各省、自治区住房城乡建设厅，直辖市建委（规划国土委）及有关部门，新疆生产建设兵团建设局：经审查，批准中国建筑科学研究院等单位编制的《钢筋焊接网混凝土结构构造详图》等23项标准设计为国家建筑标准设计，自2017年9月1日起实施。原《钢筋焊接网混凝土楼板与剪力墙构造详图》（04SG309）、《挡土墙（重力式、衡重式、悬臂式）》（04J008）、《特种门窗》（04J610-1）、《公共建筑节能构造（夏热冬冷和夏热冬暖地区）》（06J908-2）、《建筑专业设计常用数据》（08J911）、《压型钢板、夹芯板屋面及墙体建筑构造》（01J925-1）、《压型钢板、夹芯板屋面及墙体建筑构造（二）》（06J925-2）、《压型钢板、夹芯板屋面及墙体建筑构造（三）》（08J925-3）、《汽车库（坡道式）建筑构造》（05J927-1）、《G101系列图集施工常见问题答疑图解》（13G101-11）、《吊车轨道联结及车挡（适用于混凝土结构）》（04G325）、《吊车梁走道板》（04G337）、《雨水综合利用》（10SS705）、《新型散热器选用与安装》（05K405）、《散热器及管道安装》（96K402-2）和《热水管道直埋敷设》（05R410）标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一七年八月十七日
“建质函[2017]228号”文批准的23项国家建筑标准设计图集号序号
图集号
17G309
17J008
17J509-1
17J610-1
图集号
17J610-2
17J908-2
17J911
17J925-1
图集号
17J927-1
17G101-11
17G325
17G337
图集号
17G536
17G538
17S526
17S705
图集号
17K408
17K803
17R410
17T102
图集号
17T203
17T206
17T301
钢筋焊接网混凝土结构构造详图批准部门中华人民共和国住房和城乡建设部主编单位
中国建筑科学研究院
中国建筑标准设计研究院有限公司实行日期二〇一七年九月一日

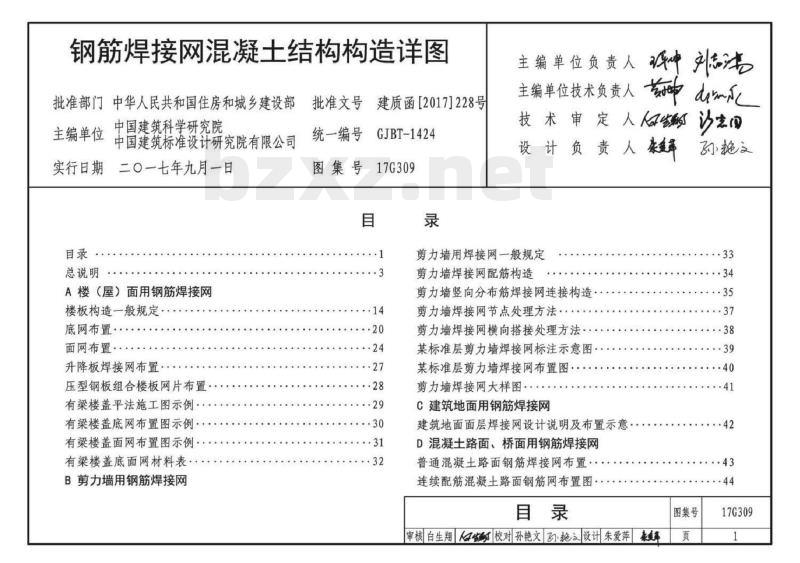

总说明
A楼（屋）面用钢筋焊接网
楼板构造一般规定
底网布置··
面网布置
升降板焊接网布置
压型钢板组合楼板网片布置·
有梁楼盖平法施工图示例
有梁楼盖底网布置图示例·
有梁楼盖面网布置图示例
有梁楼盖底面网材料表·
B剪力墙用钢筋焊接网
批准文号建质函[2017]228号
统一编号
GJBT-1424
图集号17G309
主编单位负责人
主编单位技术负责人a
技术审定人沙
设计负责人康爱部
孙艳文
剪力墙用焊接网一般规定
剪力墙焊接网配筋构造
剪力墙竖向分布筋焊接网连接构造剪力墙焊接网节点处理方法
剪力墙焊接网横向搭接处理方法某标准层剪力墙焊接网标注示意图某标准层剪力墙焊接网布置图··剪力墙焊接网大样图·
C建筑地面用钢筋焊接网
建筑地面面层焊接网设计说明及布置示意D混凝土路面、桥面用钢筋焊接网普通混凝土路面钢筋焊接网布置·连续配筋混凝土路面钢筋网布置图目录
审核白生翔校对孙艳文引艳设计朱爱萍年图集号
17G309
普通混凝土路面接缝构造图
水泥混凝土路面与沥青路面相接段构造图桥面混凝土板钢筋网布置图：
E城市路面及桥面
城市路面及桥面设计说明
简支混凝土梁桥面连续铺装构造图（一）简支混凝土梁桥面连续铺装构造图（二）现浇混凝土连续梁桥面铺装构造图（一）现浇混凝土连续梁桥面铺装构造图（二）F箱涵、管廊用钢筋焊接网
箱涵、管廊用焊接网设计说明
箱涵、管廊单舱钢筋焊接网布置示意图（一箱涵、管廊单舱钢筋焊接网布置示意图（二）箱涵、管廊双舱钢筋焊接网布置示意图（一）箱涵、管廊双舱钢筋焊接网布置示意图（二）三舱管廊钢筋焊接网布置示意图（一）三舱管廊钢筋焊接网布置示意图（二）箱涵、管廊角隅及顶、底板处钢筋构造·附录一定型钢筋焊接网型号
附录二每米板宽不同钢筋间距的钢筋截面面积及重量表63
相关技术资料，
审核白生翔校对孙艳文引艳设计朱爱萍年图集号
17G309
1编制依据
总说明
1.1本图集根据住房和城乡建设部建质[2014]119号文“关于印发2014年国家建设标准设计编制工作计划的通知”进行编制。
1.2主要设计依据
《钢筋焊接网混凝土结构技术规程》《混凝土结构设计规范》（2015年版）《建筑抗震设计规范》（2016年版）《混凝土结构工程施工质量验收规范》《混凝土结构工程施工规范》
《钢筋混凝土用钢第3部分：钢筋焊接网》JGJ114-2014
GB50010-2010
GB50011-2010
GB50204-2015
GB50666-2011
GB/T1499.3-2010
《高层建筑混凝土结构技术规程》《冷轧带肋钢筋混凝土结构技术规程》《公路水泥混凝土路面设计规范》《公路桥涵设计通用规范》
JGJ3-2010
JGJ95-2011
JTGD40-2011
JTGD60-2015
《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-2004
《公路隧道设计规范》
《公路桥隧设计细则》
《城镇道路工程施工与质量验收规范》《城市桥梁设计规范》
《城镇道路路面设计规范》
《城市综合管廊工程技术规范》《给水排水构筑物结构设计规范》JTG D70-2004
JTG/TD70-2010
CJJ1-2008
CJJ11-2011
CJJ-169-2012
GB50838-2015
GB50069-2002
《给水排水工程管道结构设计规范》GB50332-2002
《室外给水排水和燃气热力工程抗震设计规范》GB50032-2003
《冷轧带肋钢筋》
GB13788-2017
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。2适用范围
2.1本图集适用于一般工业与民用建筑中采用钢筋焊接网的楼（屋）面板、剪力墙和地面。2.2本图集适用于公路及市政路面、桥面中采用钢筋焊接网配筋的水泥混凝土结构构造详图。2.3本图集适用于采用钢筋焊接网的市政给排水混凝土结构、综合管廊。
3材料要求
3.1混凝土
3.1.1房屋建筑和一般构筑物混凝土的各项力学指标应按照现行国家标准《混凝土结构设计规范》GB50010的有关规定执行。
3.1.2市政水泥混凝土路面、桥面及给排水混凝土结构，公路混凝土路面及桥面的混凝土力学性能指标应符合相关行业标准的有关规定。
总说明
图集号
审核白生翔校对孙艳文小艳设计朱爱萍年页
17G309
3.1.3采用钢筋焊接网的混凝土结构，其耐久性设计应符合现行国家标准《混凝土结构设计规范》GB50010的有关规定。3.1.4所采用的混凝土强度等级应满足设计要求。3.2钢筋
3.2.1制作钢筋焊接网的钢筋宜采用CRB550、CRB600H、HRB400、HRBF400、HRB500、HRBF500；CPB550钢筋仅用于构造焊接网。
3.2.2钢筋的强度标准值应具有不小于95%的保证率，钢筋的强度标准值应按表1采用，抗拉强度设计值和抗压强度设计值应按相关规范采用。
钢筋牌号
CRB550
CRB600H
HRB400
HRBF400
HRB500
HRBF500
CPB550
钢筋强度标准值（N/mm2）
钢筋直径
(mm）
4钢筋焊接网（以下简称焊接网）4.1焊接网：具有相同或不同直径的纵向和横向钢筋分别以一定间距垂直排列，全部交叉点均用电阻点焊焊在一起的焊接网（见图1）。有关技术和质量要求均应符合国家标准《钢筋混凝土用钢第3部分：钢筋焊接网》GB/T1499.3的要求。与制作方向垂直的钢筋
制作方向钢筋
图1焊接网示意
注：u~u4为钢筋伸出长度。
总说明
图集号
审核白生翔校对孙艳文引艳设计朱爱萍年页
17G309
焊接网制作方向的钢筋中心之间的间距b宜为50mm整倍数，垂直于制作方向的钢筋中心线之间的间距bz宜为10mm整倍数，bzb均不宜小于50mm。焊接网钢筋伸出长度u~ua不应小于25mm。
4.2按网孔尺寸及钢筋直径，焊接网可分为定型焊接网和非定型焊接网。
4.2.1定型焊接网在同一方向应采用相同牌号和直径的钢筋，并应具有相同的间距和长度。定型焊接网的代号和选用见本图集附录一（第61、62页）。
4.2.2非定型焊接网的形状、尺寸应根据设计和施工要求，由供需双方协商确定。
4.2.3设计和使用中应优先按照本图集附录一选用定型焊接网，也可根据计算结果按本图集附录二（第63页）分别选定纵向和横向钢筋直径，间距，构造非定型焊接网。4.3底网和面网
4.3.1底网是指有两层或两层以上的焊接网时，最下面的一层焊接网。
4.3.2面网是指有两层或两层以上的焊接网时，最上面的一层焊接网。
5构造规定
5.1混凝土保护层
5.1.1焊接网受力钢筋的混凝土保护层厚度不应小于钢筋的公称直径。
5.1.2房屋建筑及一般构筑物的板、墙、壳，设计使用年限为50年时，其墙、板、壳最外层钢筋的保护层厚度尚应符合表2的规定；一类环境中，设计使用年限为100年时，最外层钢筋的保护层厚度不应小于表2数值的1.4倍。二、三类环境中，设计使用年限100年的混凝土结构应采取专门的有效措施。5.1.3路面焊接网钢筋的混凝土保护层厚度不应小于60mm桥面的混凝土保护层厚度不应小于30mm。5.1.4综合管廊钢筋的混凝土保护厚度，结构迎水面不应小于50mm。
5.1.5市政给排水结构钢筋的混凝土保护层厚度按相关规范执行。
表2房屋及一般构筑物墙、板、壳的混凝土保护层最小厚度c（mm）环境类别
混凝土强度等级
注：1.表中环境类别系指混凝土结构构件暴露的环境，其划分详见现行国家标准《混凝土结构设计规范》GB500102.钢筋混凝土基础宜设置混凝土垫层，基础中钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于40mm总说明
审核白生翔 校对孙艳文引艳设计朱爱萍年图集号
17G309wwW.bzxz.Net
5.2最小配筋率
5.2.1房屋建筑及一般构筑物的最小配筋率应满足下列规定：1）除悬臂板外的焊接网混凝土板类受弯构件，其纵向受拉钢筋最小配筋百分率应取0.15和45f/f两者中的较大值。悬臂板的纵向受拉钢筋最小配筋百分率应取0.20和45ft/f,两者中的较大值。
2）一、二、三级抗震等级的剪力墙水平和竖向分布钢筋配筋率均不应小于0.25%；四级抗震等级剪力墙配筋率不应小于0.20%。
3）部分框支剪力墙结构的落地剪力墙底部加强部位，水平和竖向分布钢筋的配筋率均不应小于0.30%。4）对高度小于24m且剪压比很小的四级抗震等级剪力墙，其竖向分布钢筋最小配筋率可按0.15%采用。5）房屋顶层剪力墙、长矩形平面房屋的楼梯间和电梯间剪力墙、端开间纵向剪力墙以及端山墙的水平和竖向分布钢筋的配筋率均不应小于0.25%，间距均不应大于200mm。5.2.2连续配筋混凝土路面最小配筋百分率应符合表3的规定。
表3连续配筋混凝土路面最小配筋百分率（%）冰冻地区
非冰冻地区
影响因素一般隧道复合式路面
一般隧道复合式路面
的下层
配筋百分率0.70
00.600.60(0.50)
的下层
0.50(0.40）
注：1.复合式路面中，沥青混凝土上面层厚度不应小于80mm；2.表中括号内数值仅用于隧道内5.2.3市政给排水混凝土结构的最小配筋率应符合下列规定：1）受力钢筋的最小配筋率应符合现行国家标准《混凝土结构设计规范》GB50010的有关规定2）当构件截面厚度不大于500mm时，其里、外侧构造钢筋配筋率均不小于0.15%；当构件截面厚度大于500mm时，其里，外侧构造钢筋配筋率可取0.15%。5.3钢筋的锚固
5.3.1房屋建筑和一般构筑物中，板、墙构件焊接网纵向受拉钢筋的锚固长度l应符合本图集第12页表4的规定，并应符合下列规定：
1）当锚固长度内有横向钢筋时，锚固长度范围内的横向钢筋不应少于1根，且此横向钢筋至计算截面的距离不应小于50mm（见图2）。
2）当焊接网中的纵向钢筋为并筋时，锚固长度应按单根等效钢筋计算，等效钢筋的直径按截面面积相等的原则换算确定，两根等直径并筋的锚固长度应按表4中数值乘以系数1.4后取用。
横向钢筋
>la且>200
1计算截面
→拉力
纵向受拉钢筋的锚固
总说明
审核白生翔 校对孙艳文引艳设计朱爱萍年图集号
17G309
3）当锚固区内无横筋，焊接网中的纵向钢筋净距不小于5d且纵向钢筋保护层厚度不小于3d时，表4中钢筋的锚固长度可乘以0.8的修正系数，但不应小于200mm。d为锚固钢筋的直径。
4）在任何情况下的锚固长度不应小于200mm。5）焊接网的受拉钢筋，当采用附加绑扎带肋钢筋锚固时，其锚固长度应符合锚固长度内无横筋的有关规定。5.3.2市政，公路等钢筋的锚固尚应符合相关行业标准的规定。
5.4焊接网的搭接
5.4.1焊接网的搭接接头宜设置在结构受力较小处。5.4.2焊接网之间可采用叠搭法、扣搭法或平搭法进行搭接如图3所示。
5.4.3当直径不同的钢筋搭接时，按直径较小的钢筋计算搭接长度。
5.4.4房屋建筑和一般构筑物中焊接网的搭接尚应符合下列规定：
1）在受力方向的搭接（图4）其搭接长度不应小于本图集第12页表5规定的数值。
(a）叠搭法
(b）扣搭法
搭接前
搭接后
(c）平搭法
图3焊接网的搭接
1-纵向钢筋：2-横向钢筋
总说明
审核白生翔 校对孙艳文引艳设计朱爱萍年图集号
17G309
（搭接前）
网片端部横筋
>域lE，
（a）叠搭法
>lE，
网片端部横筋
《分布钢筋间距
（搭接后）
（c）平搭法
网片端部横筋
>或，
（b）扣搭法
图4焊接网受力方向搭接
1-受力钢筋；2-分布钢筋
注：1．当直径不同的钢筋搭接时，按直径较小的钢筋计算搭接长度。2.当搭接区内受力钢筋的直径d>12mm时，其搭接长度应增加5d取用，d为较大受力钢筋直径总说明
网片端部横筋
图集号
审核白生翔校对孙艳文孙艳设计朱爱萍年页
17G309
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
